Вібромасажна бігова доріжка

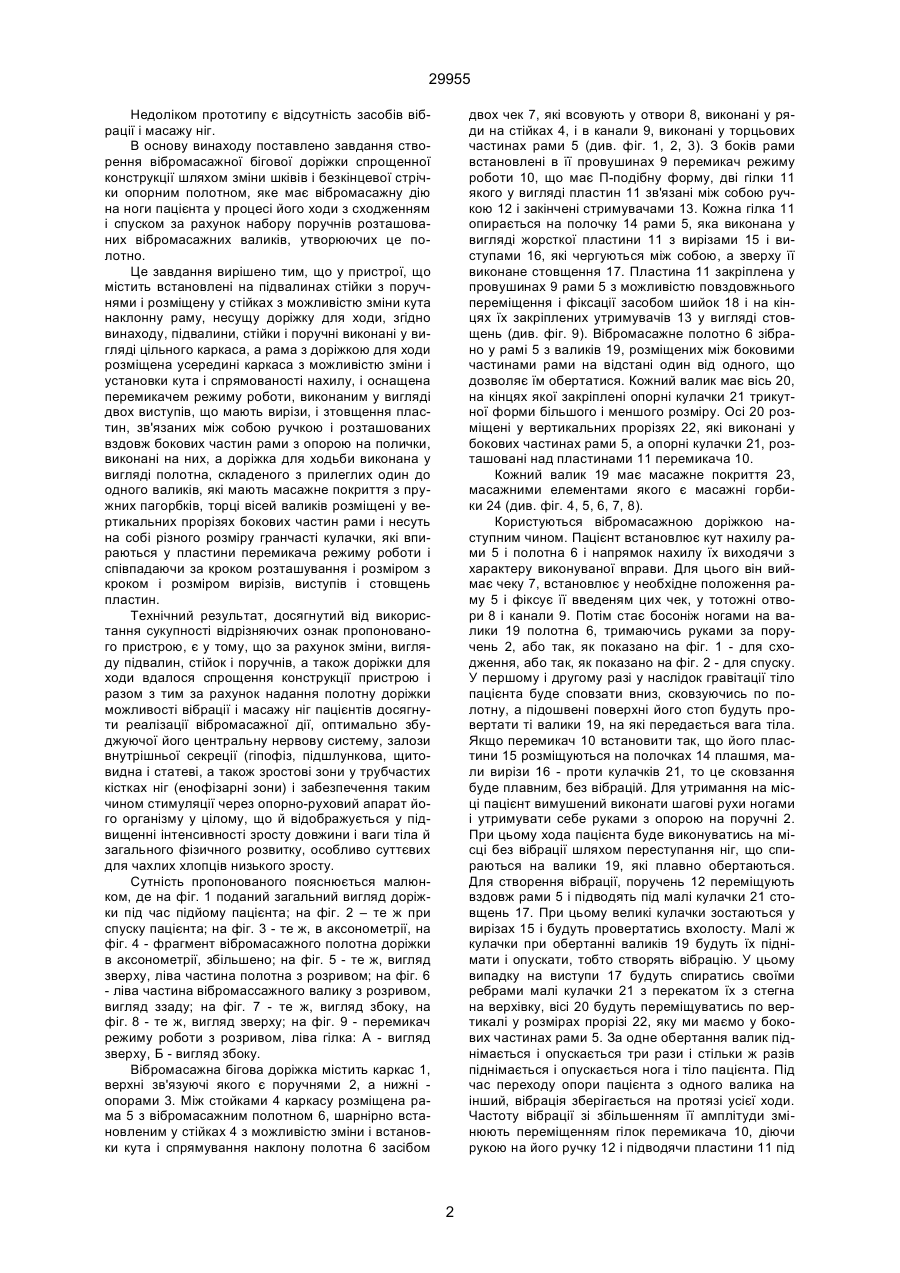

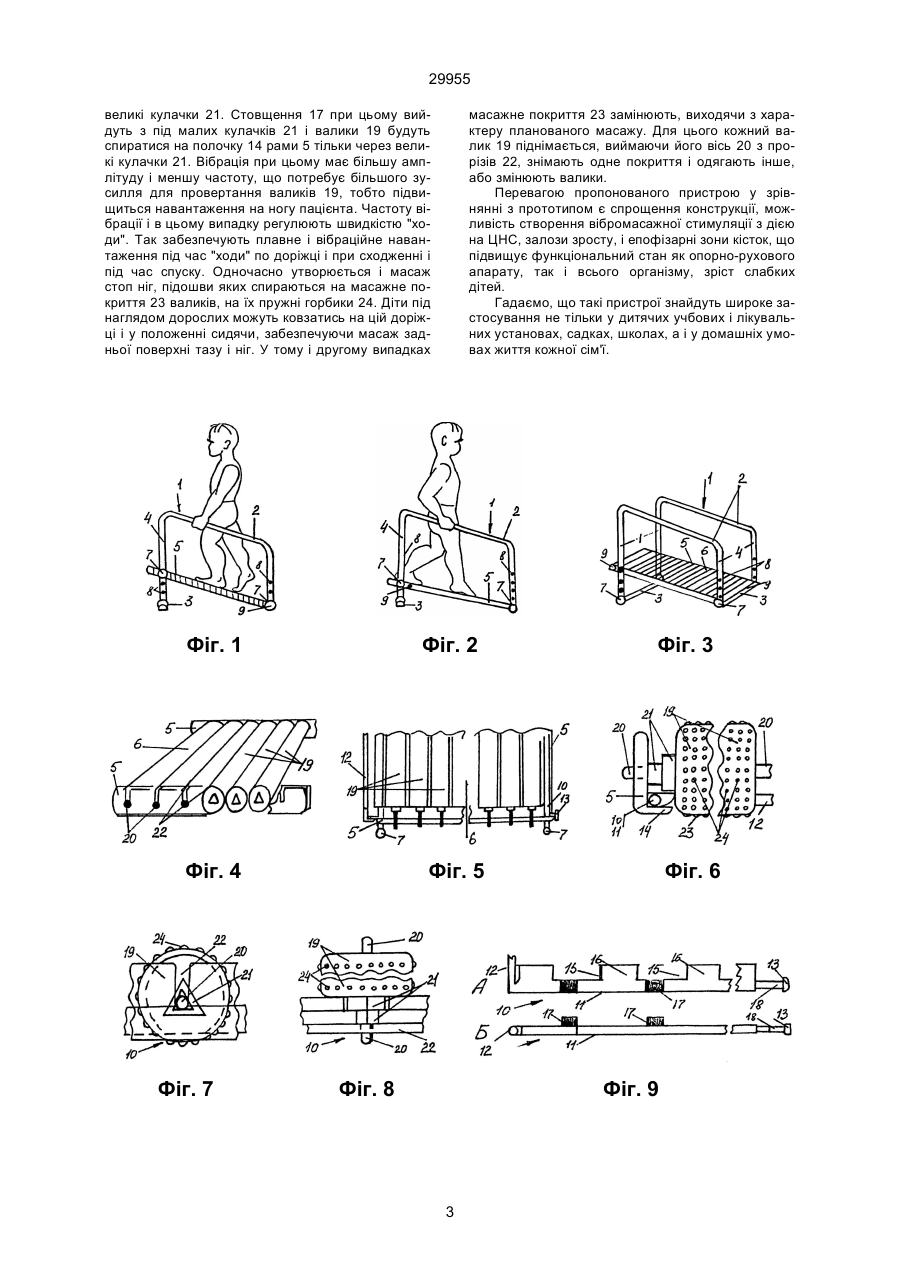

Вібромасажна бігова доріжка, що містить встановлені на підвалинах стійки з поручнями і розміщену у стійках, з можливістю зміни кута нахилу рами, несучу доріжку для ходьби, яка відрізняється тим, що підвалини, стійки і поручні виконані у ви 29955 Недоліком прототипу є відсутність засобів вібрації і масажу ніг. В основу винаходу поставлено завдання створення вібромасажної бігової доріжки спрощенної конструкції шляхом зміни шківів і безкінцевої стрічки опорним полотном, яке має вібромасажну дію на ноги пацієнта у процесі його ходи з сходженням і спуском за рахунок набору поручнів розташованих вібромасажних валиків, утворюючих це полотно. Це завдання вирішено тим, що у пристрої, що містить встановлені на підвалинах стійки з поручнями і розміщену у стійках з можливістю зміни кута наклонну раму, несущу доріжку для ходи, згідно винаходу, підвалини, стійки і поручні виконані у вигляді цільного каркаса, а рама з доріжкою для ходи розміщена усередині каркаса з можливістю зміни і установки кута і спрямованості нахилу, і оснащена перемикачем режиму роботи, виконаним у вигляді двох виступів, що мають вирізи, і зтовщення пластин, зв'язаних між собою ручкою і розташованих вздовж бокових частин рами з опорою на полички, виконані на них, а доріжка для ходьби виконана у вигляді полотна, складеного з прилеглих один до одного валиків, які мають масажне покриття з пружних пагорбків, торці вісей валиків розміщені у вертикальних прорізях бокових частин рами і несуть на собі різного розміру гранчасті кулачки, які впираються у пластини перемикача режиму роботи і співпадаючи за кроком розташування і розміром з кроком і розміром вирізів, виступів і стовщень пластин. Технічний результат, досягнутий від використання сукупності відрізняючих ознак пропонованого пристрою, є у тому, що за рахунок зміни, вигляду підвалин, стійок і поручнів, а також доріжки для ходи вдалося спрощення конструкції пристрою і разом з тим за рахунок надання полотну доріжки можливості вібрації і масажу ніг пацієнтів досягнути реалізації вібромасажної дії, оптимально збуджуючої його центральну нервову систему, залози внутрішньої секреції (гіпофіз, підшлункова, щитовидна і статеві, а також зростові зони у трубчастих кістках ніг (енофізарні зони) і забезпечення таким чином стимуляції через опорно-руховий апарат його організму у цілому, що й відображується у підвищенні інтенсивності зросту довжини і ваги тіла й загального фізичного розвитку, особливо суттєвих для чахлих хлопців низького зросту. Сутність пропонованого пояснюється малюнком, де на фіг. 1 поданий загальний вигляд доріжки під час підйому пацієнта; на фіг. 2 – те ж при спуску пацієнта; на фіг. 3 - те ж, в аксонометрії, на фіг. 4 - фрагмент вібромасажного полотна доріжки в аксонометрії, збільшено; на фіг. 5 - те ж, вигляд зверху, ліва частина полотна з розривом; на фіг. 6 - ліва частина вібромассажного валику з розривом, вигляд ззаду; на фіг. 7 - те ж, вигляд збоку, на фіг. 8 - те ж, вигляд зверху; на фіг. 9 - перемикач режиму роботи з розривом, ліва гілка: А - вигляд зверху, Б - вигляд збоку. Вібромасажна бігова доріжка містить каркас 1, верхні зв'язуючі якого є поручнями 2, а нижні опорами 3. Між стойками 4 каркасу розміщена рама 5 з вібромасажним полотном 6, шарнірно встановленим у стійках 4 з можливістю зміни і встановки кута і спрямування наклону полотна 6 засібом двох чек 7, які всовують у отвори 8, виконані у ряди на стійках 4, і в канали 9, виконані у торцьових частинах рами 5 (див. фіг. 1, 2, 3). З боків рами встановлені в її провушинах 9 перемикач режиму роботи 10, що має П-подібну форму, дві гілки 11 якого у вигляді пластин 11 зв'язані між собою ручкою 12 і закінчені стримувачами 13. Кожна гілка 11 опирається на полочку 14 рами 5, яка виконана у вигляді жорсткої пластини 11 з вирізами 15 і виступами 16, які чергуються між собою, а зверху її виконане стовщення 17. Пластина 11 закріплена у провушинах 9 рами 5 з можливістю повздовжнього переміщення і фіксації засобом шийок 18 і на кінцях їх закріплених утримувачів 13 у вигляді стовщень (див. фіг. 9). Вібромасажне полотно 6 зібрано у рамі 5 з валиків 19, розміщених між боковими частинами рами на відстані один від одного, що дозволяє їм обертатися. Кожний валик має вісь 20, на кінцях якої закріплені опорні кулачки 21 трикутної форми більшого і меншого розміру. Осі 20 розміщені у вертикальних прорізях 22, які виконані у бокових частинах рами 5, а опорні кулачки 21, розташовані над пластинами 11 перемикача 10. Кожний валик 19 має масажне покриття 23, масажними елементами якого є масажні горбики 24 (див. фіг. 4, 5, 6, 7, 8). Користуються вібромасажною доріжкою наступним чином. Пацієнт встановлює кут нахилу рами 5 і полотна 6 і напрямок нахилу їх виходячи з характеру виконуваної вправи. Для цього він виймає чеку 7, встановлює у необхідне положення раму 5 і фіксує її введеням цих чек, у тотожні отвори 8 і канали 9. Потім стає босоніж ногами на валики 19 полотна 6, тримаючись руками за поручень 2, або так, як показано на фіг. 1 - для сходження, або так, як показано на фіг. 2 - для спуску. У першому і другому разі у наслідок гравітації тіло пацієнта буде сповзати вниз, сковзуючись по полотну, а підошвені поверхні його стоп будуть провертати ті валики 19, на які передається вага тіла. Якщо перемикач 10 встановити так, що його пластини 15 розміщуються на полочках 14 плашмя, мали вирізи 16 - проти кулачків 21, то це сковзання буде плавним, без вібрацій. Для утримання на місці пацієнт вимушений виконати шагові рухи ногами і утримувати себе руками з опорою на поручні 2. При цьому хода пацієнта буде виконуватись на місці без вібрації шляхом переступання ніг, що спираються на валики 19, які плавно обертаються. Для створення вібрації, поручень 12 переміщують вздовж рами 5 і підводять під малі кулачки 21 стовщень 17. При цьому великі кулачки зостаються у вирізах 15 і будуть провертатись вхолосту. Малі ж кулачки при обертанні валиків 19 будуть їх піднімати і опускати, тобто створять вібрацію. У цьому випадку на виступи 17 будуть спиратись своїми ребрами малі кулачки 21 з перекатом їх з стегна на верхівку, вісі 20 будуть переміщуватись по вертикалі у розмірах прорізі 22, яку ми маємо у бокових частинах рами 5. За одне обертання валик піднімається і опускається три рази і стільки ж разів піднімається і опускається нога і тіло пацієнта. Під час переходу опори пацієнта з одного валика на інший, вібрація зберігається на протязі усієї ходи. Частоту вібрації зі збільшенням її амплітуди змінюють переміщенням гілок перемикача 10, діючи рукою на його ручку 12 і підводячи пластини 11 під 2 29955 великі кулачки 21. Стовщення 17 при цьому вийдуть з під малих кулачків 21 і валики 19 будуть спиратися на полочку 14 рами 5 тільки через великі кулачки 21. Вібрація при цьому має більшу амплітуду і меншу частоту, що потребує більшого зусилля для провертання валиків 19, тобто підвищиться навантаження на ногу пацієнта. Частоту вібрації і в цьому випадку регулюють швидкістю "ходи". Так забезпечують плавне і вібраційне навантаження під час "ходи" по доріжці і при сходженні і під час спуску. Одночасно утворюється і масаж стоп ніг, підошви яких спираються на масажне покриття 23 валиків, на їх пружні горбики 24. Діти під наглядом дорослих можуть ковзатись на цій доріжці і у положенні сидячи, забезпечуючи масаж задньої поверхні тазу і ніг. У тому і другому випадках Фіг. 1 Фіг. 2 Фіг. 4 Фіг. 7 масажне покриття 23 замінюють, виходячи з характеру планованого масажу. Для цього кожний валик 19 піднімається, виймаючи його вісь 20 з прорізів 22, знімають одне покриття і одягають інше, або змінюють валики. Перевагою пропонованого пристрою у зрівнянні з прототипом є спрощення конструкції, можливість створення вібромасажної стимуляції з дією на ЦНС, залози зросту, і епофізарні зони кісток, що підвищує функціональний стан як опорно-рухового апарату, так і всього організму, зріст слабких дітей. Гадаємо, що такі пристрої знайдуть широке застосування не тільки у дитячих учбових і лікувальних установах, садках, школах, а і у домашніх умовах життя кожної сім'ї. Фіг. 3 Фіг. 5 Фіг. 8 Фіг. 6 Фіг. 9 3 29955 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
