Монтажна платформа превентора

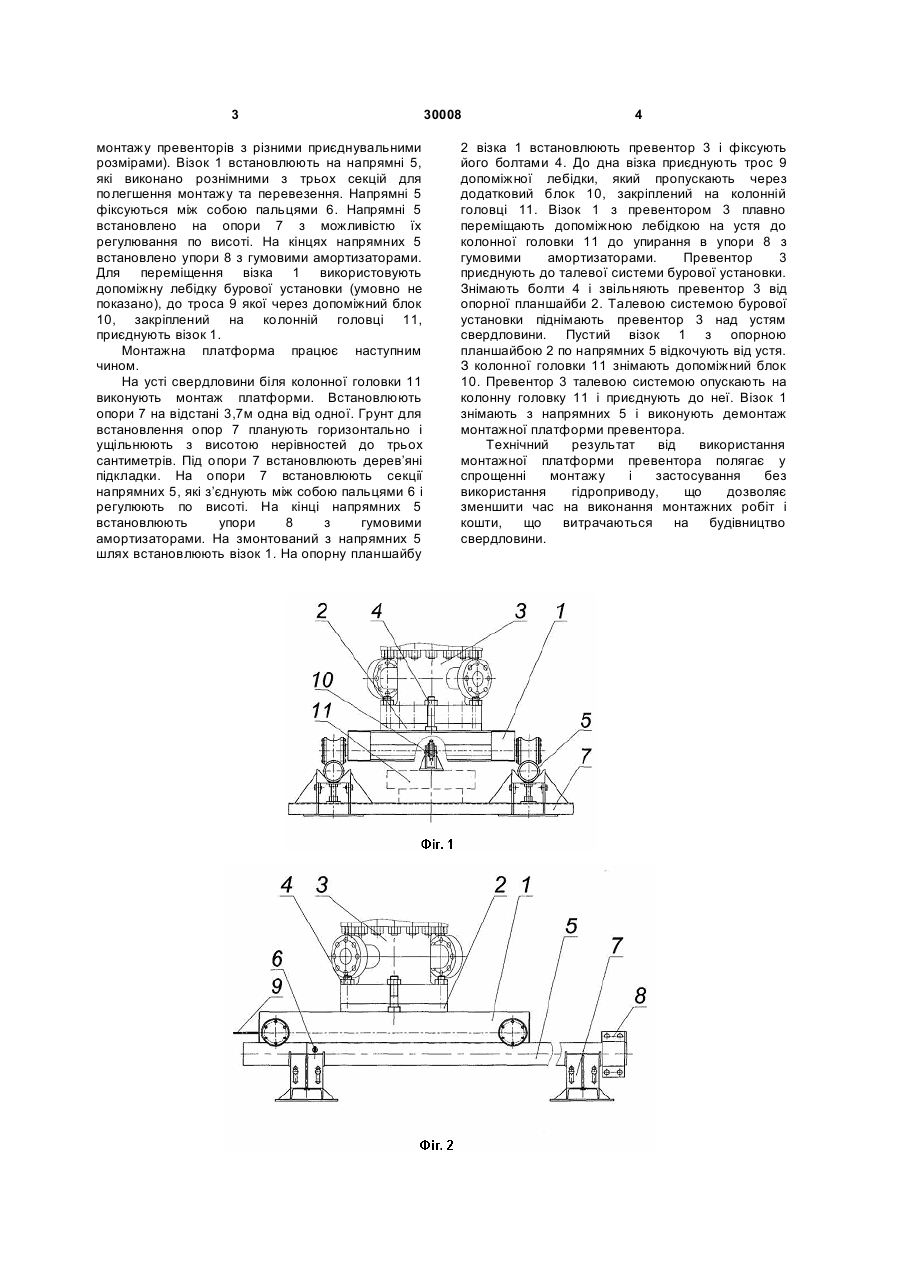

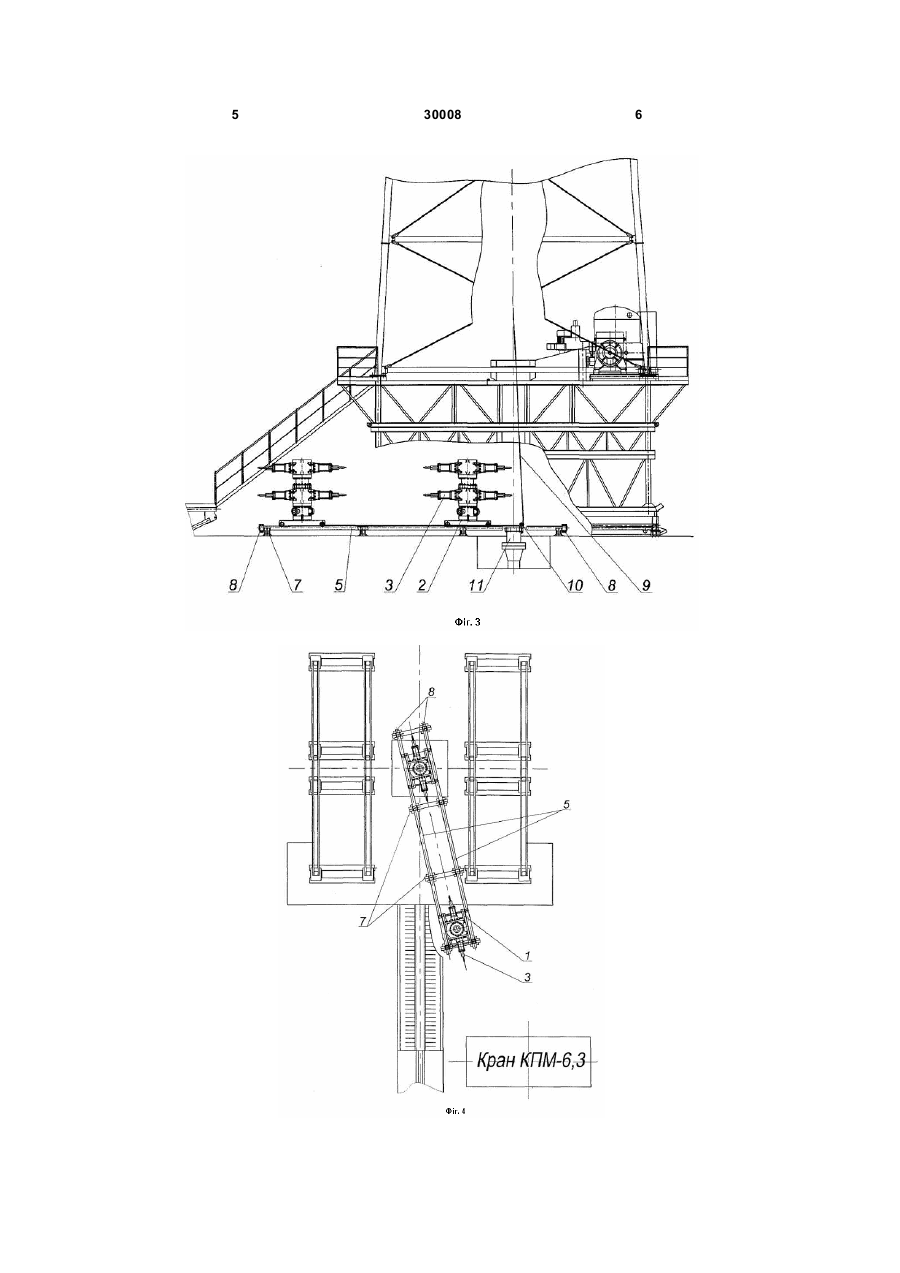

Монтажна платформа превентора, що містить візок з опорною планшайбою, який виконаний з можливістю переміщення по двох напрямних, 3 монтажу превенторів з різними приєднувальними розмірами). Візок 1 встановлюють на напрямні 5, які виконано рознімними з трьох секцій для полегшення монтажу та перевезення. Напрямні 5 фіксуються між собою пальцями 6. Напрямні 5 встановлено на опори 7 з можливістю їх регулювання по висоті. На кінцях напрямних 5 встановлено упори 8 з гумовими амортизаторами. Для переміщення візка 1 використовують допоміжну лебідку бурової установки (умовно не показано), до троса 9 якої через допоміжний блок 10, закріплений на колонній головці 11, приєднують візок 1. Монтажна платформа працює наступним чином. На усті свердловини біля колонної головки 11 виконують монтаж платформи. Встановлюють опори 7 на відстані 3,7м одна від одної. Грунт для встановлення опор 7 планують горизонтально і ущільнюють з висотою нерівностей до трьох сантиметрів. Під опори 7 встановлюють дерев’яні підкладки. На опори 7 встановлюють секції напрямних 5, які з’єднують між собою пальцями 6 і регулюють по висоті. На кінці напрямних 5 встановлюють упори 8 з гумовими амортизаторами. На змонтований з напрямних 5 шлях встановлюють візок 1. На опорну планшайбу 30008 4 2 візка 1 встановлюють превентор 3 і фіксують його болтами 4. До дна візка приєднують трос 9 допоміжної лебідки, який пропускають через додатковий блок 10, закріплений на колонній головці 11. Візок 1 з превентором 3 плавно переміщають допоміжною лебідкою на устя до колонної головки 11 до упирання в упори 8 з гумовими амортизаторами. Превентор 3 приєднують до талевої системи бурової установки. Знімають болти 4 і звільняють превентор 3 від опорної планшайби 2. Талевою системою бурової установки піднімають превентор 3 над устям свердловини. Пустий візок 1 з опорною планшайбою 2 по напрямних 5 відкочують від устя. З колонної головки 11 знімають допоміжний блок 10. Превентор 3 талевою системою опускають на колонну головку 11 і приєднують до неї. Візок 1 знімають з напрямних 5 і виконують демонтаж монтажної платформи превентора. Технічний результат від використання монтажної платформи превентора полягає у спрощенні монтажу і застосування без використання гідроприводу, що дозволяє зменшити час на виконання монтажних робіт і кошти, що витрачаються на будівництво свердловини. 5 30008 6 7 Комп’ютерна верстка Д. Шеверун 30008 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
