Обмежувач перенапруг для електроустановок високої напруги при проведенні робіт під напругою

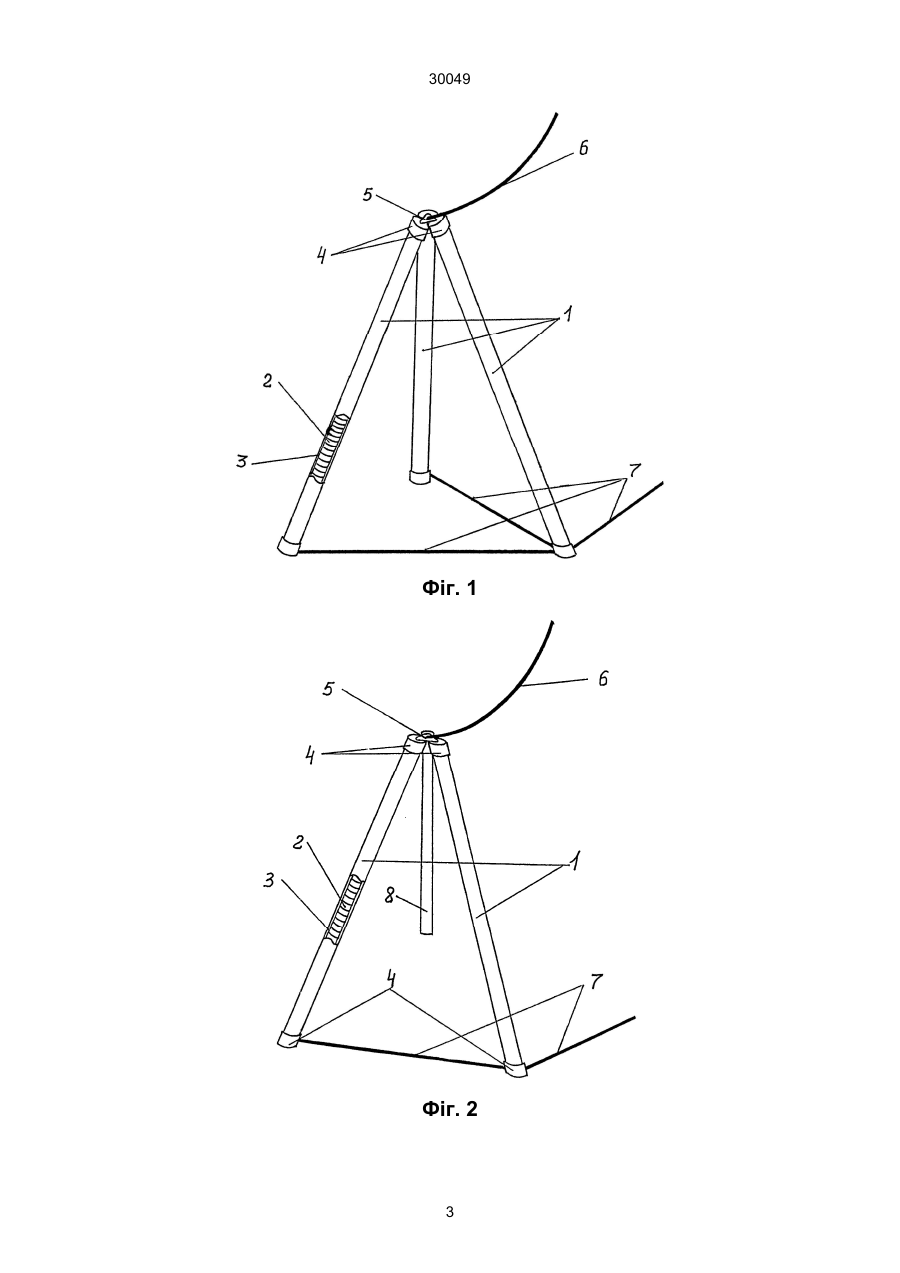

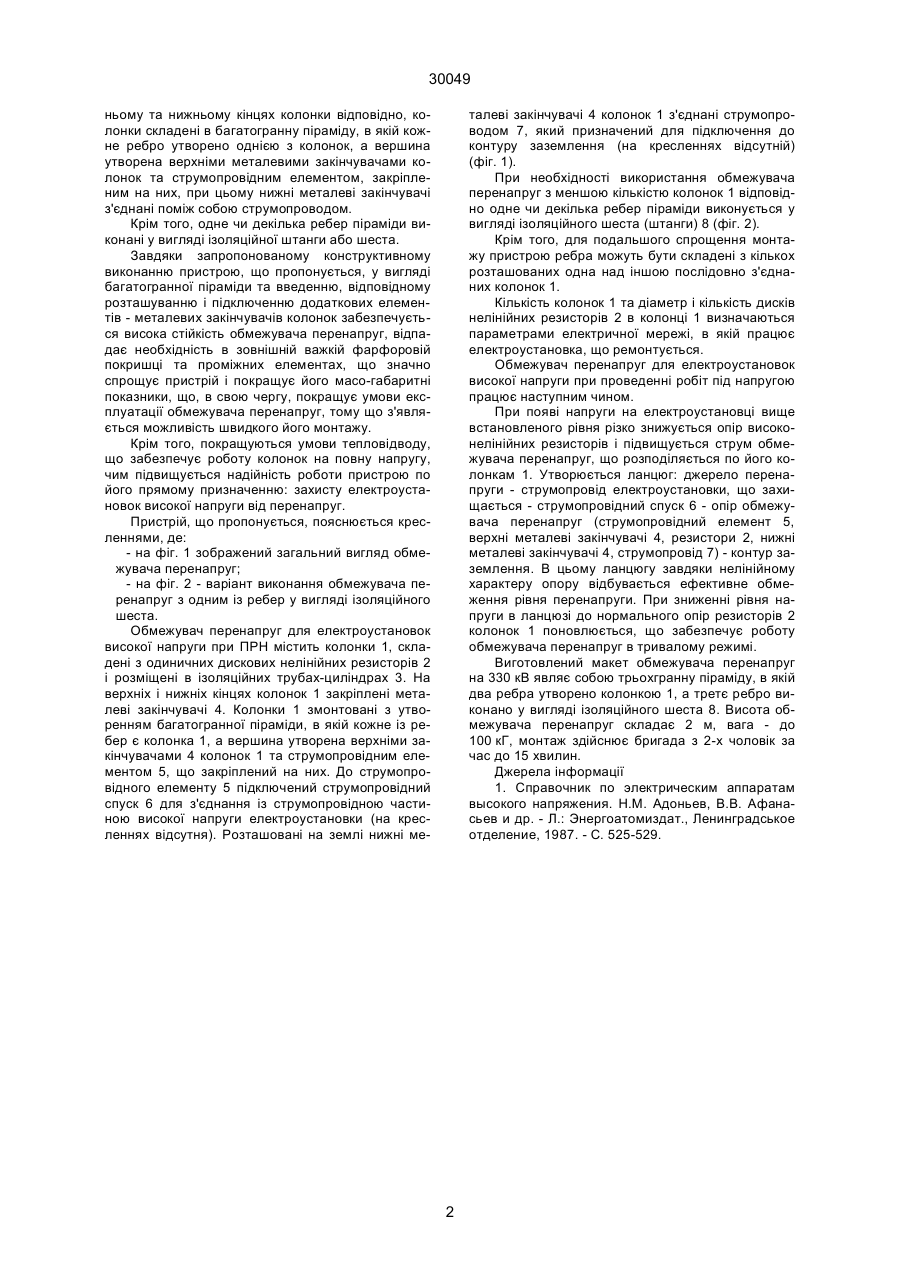

1. Обмежувач перенапруг для електроустановок високої напруги при проведенні робіт під напругою, який містить ряд колонок високонелінійних резисторів, кожна з колонок розташована в ізоля 30049 ньому та нижньому кінцях колонки відповідно, колонки складені в багатогранну піраміду, в якій кожне ребро утворено однією з колонок, а вершина утворена верхніми металевими закінчувачами колонок та струмопровідним елементом, закріпленим на них, при цьому нижні металеві закінчувачі з'єднані поміж собою струмопроводом. Крім того, одне чи декілька ребер піраміди виконані у вигляді ізоляційної штанги або шеста. Завдяки запропонованому конструктивному виконанню пристрою, що пропонується, у вигляді багатогранної піраміди та введенню, відповідному розташуванню і підключенню додаткових елементів - металевих закінчувачів колонок забезпечується висока стійкість обмежувача перенапруг, відпадає необхідність в зовнішній важкій фарфоровій покришці та проміжних елементах, що значно спрощує пристрій і покращує його масо-габаритні показники, що, в свою чергу, покращує умови експлуатації обмежувача перенапруг, тому що з'являється можливість швидкого його монтажу. Крім того, покращуються умови тепловідводу, що забезпечує роботу колонок на повну напругу, чим підвищується надійність роботи пристрою по його прямому призначенню: захисту електроустановок високої напруги від перенапруг. Пристрій, що пропонується, пояснюється кресленнями, де: - на фіг. 1 зображений загальний вигляд обмежувача перенапруг; - на фіг. 2 - варіант виконання обмежувача перенапруг з одним із ребер у вигляді ізоляційного шеста. Обмежувач перенапруг для електроустановок високої напруги при ПРН містить колонки 1, складені з одиничних дискових нелінійних резисторів 2 і розміщені в ізоляційних трубах-циліндрах 3. На верхніх і нижніх кінцях колонок 1 закріплені металеві закінчувачі 4. Колонки 1 змонтовані з утворенням багатогранної піраміди, в якій кожне із ребер є колонка 1, а вершина утворена верхніми закінчувачами 4 колонок 1 та струмопровідним елементом 5, що закріплений на них. До струмопровідного елементу 5 підключений струмопровідний спуск 6 для з'єднання із струмопровідною частиною високої напруги електроустановки (на кресленнях відсутня). Розташовані на землі нижні ме талеві закінчувачі 4 колонок 1 з'єднані струмопроводом 7, який призначений для підключення до контуру заземлення (на кресленнях відсутній) (фіг. 1). При необхідності використання обмежувача перенапруг з меншою кількістю колонок 1 відповідно одне чи декілька ребер піраміди виконується у вигляді ізоляційного шеста (штанги) 8 (фіг. 2). Крім того, для подальшого спрощення монтажу пристрою ребра можуть бути складені з кількох розташованих одна над іншою послідовно з'єднаних колонок 1. Кількість колонок 1 та діаметр і кількість дисків нелінійних резисторів 2 в колонці 1 визначаються параметрами електричної мережі, в якій працює електроустановка, що ремонтується. Обмежувач перенапруг для електроустановок високої напруги при проведенні робіт під напругою працює наступним чином. При появі напруги на електроустановці вище встановленого рівня різко знижується опір високонелінійних резисторів і підвищується струм обмежувача перенапруг, що розподіляється по його колонкам 1. Утворюється ланцюг: джерело перенапруги - струмопровід електроустановки, що захищається - струмопровідний спуск 6 - опір обмежувача перенапруг (струмопровідний елемент 5, верхні металеві закінчувачі 4, резистори 2, нижні металеві закінчувачі 4, струмопровід 7) - контур заземлення. В цьому ланцюгу завдяки нелінійному характеру опору відбувається ефективне обмеження рівня перенапруги. При зниженні рівня напруги в ланцюзі до нормального опір резисторів 2 колонок 1 поновлюється, що забезпечує роботу обмежувача перенапруг в тривалому режимі. Виготовлений макет обмежувача перенапруг на 330 кВ являє собою трьохгранну піраміду, в якій два ребра утворено колонкою 1, а третє ребро виконано у вигляді ізоляційного шеста 8. Висота обмежувача перенапруг складає 2 м, вага - до 100 кГ, монтаж здійснює бригада з 2-х чоловік за час до 15 хвилин. Джерела інформації 1. Справочник по электрическим аппаратам высокого напряжения. Н.М. Адоньев, В.В. Афанасьев и др. - Л.: Энергоатомиздат., Ленинградськое отделение, 1987. - С. 525-529. 2 30049 Фіг. 1 Фіг. 2 3 30049 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
