Генератор

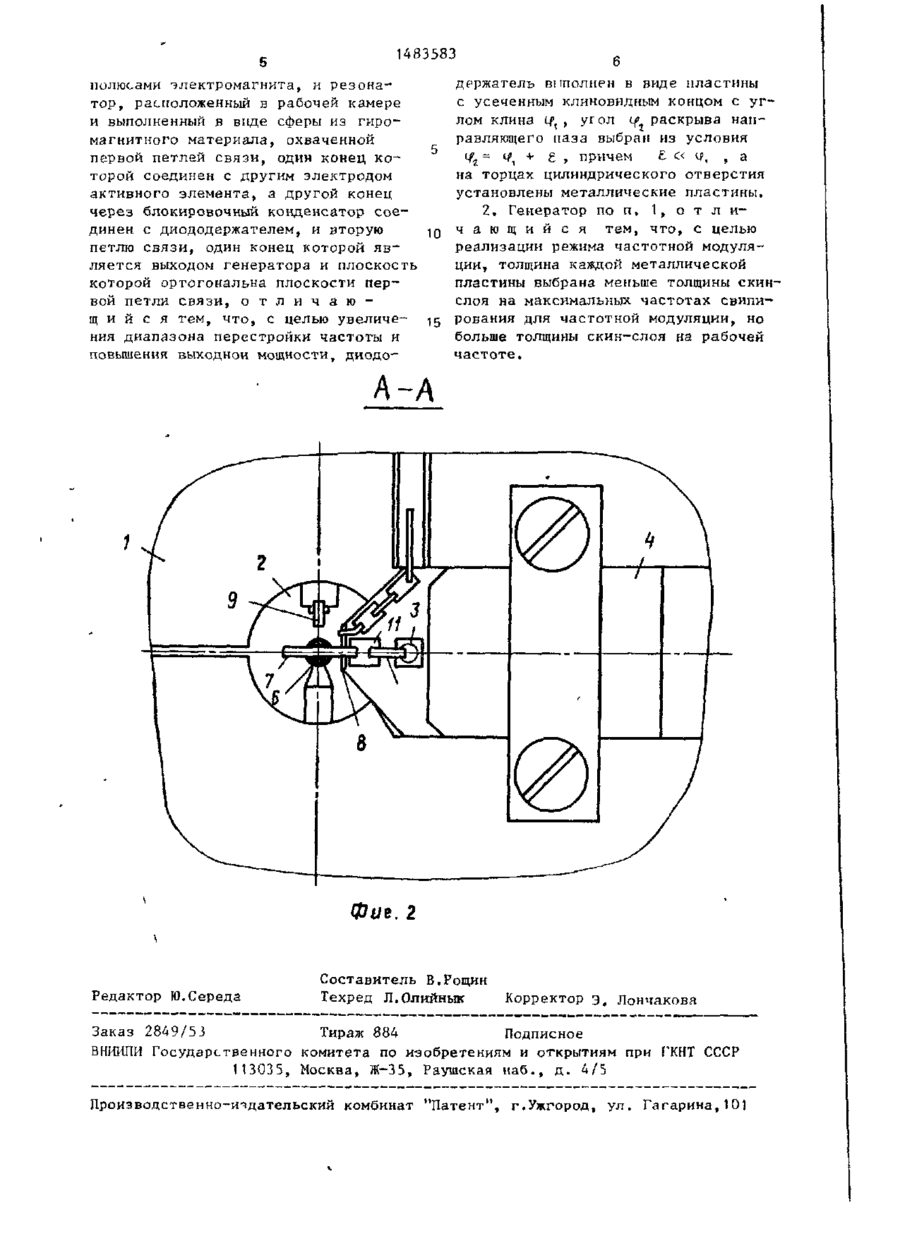

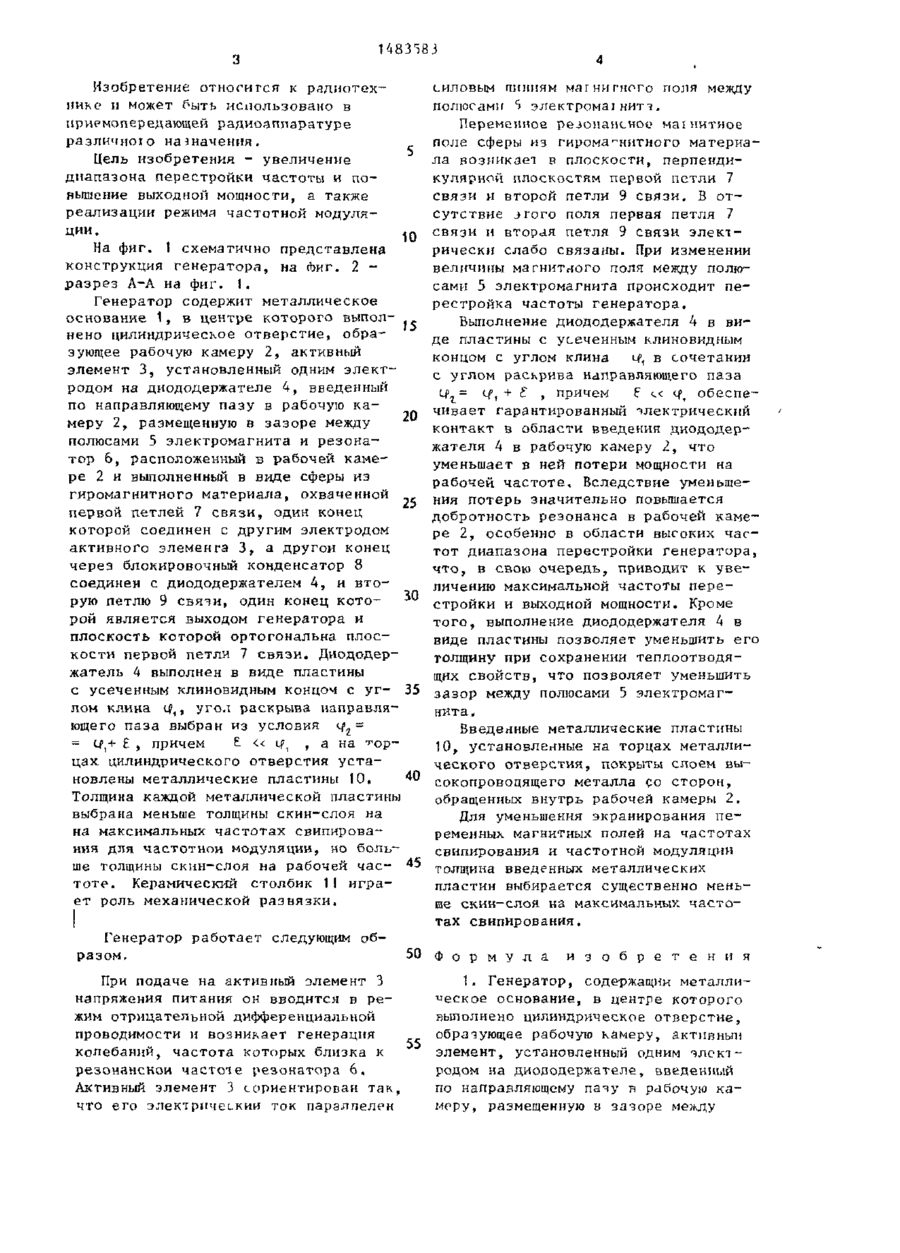

Изобретение относится к радиотехнике. Цель изобретения - расширение диапазона перестройки частоты и повышение выходной мощности, а также реализации режима частотной модуляции. Генератор содержит металлическое основание 1, в центре которого выполнено цилиндрическое отверстие, обращующее рабочую камеру (РК) 2, активный элемент 3, диододержатель (ДД) 4, полюса 5 электромагнита, резонатор 6, выполненный в виде ЖИГ сферы, охваченный петлей связи 7, блокировочный конд-р 8, вторую петлю связи 9. Выполнение ДД 4 в виде пластины с усеченным клиновидным концом с углом клина в сочетании с углом раскрыва направляющего паза * ?= -2 1 - i + Є , причем f £ ее Ч , , обеспечивает гарантированный электрический контакт в области введения ДД 4 в РК 2, что уменьшает в ней потери мощности на рабочей частоте. Вследствие уменьшения потерь значительно повышается добротность резонанса в РК 2, особенно в области высоких частот диапазона перестройки г-ра, что, в свою очередьг приводит к увеличению максим, частоты перестройки и выходной мощности. Для уменьшения экранирования переменных магнитных полей на частотах свипирования и частотной модуляции толщина введенных металлических пластин 10 выбирается существенно меньше скин-слоя на максим, частотах свипирования. 1 з.п. ф-лы, 2 ил. Физ1 С 148358 Изобретение относится к радиотехнике и может быть использовано в приемопередающей радиоаппаратуре различного назначения. Цель изобретения - увеличение диапазона перестройки частоты и повышение выходной мощности, а также реализации режима частотной модуляции. 10 На фиг. 1 схематично представлена конструкция генератора, на Лиг. 2 разрез А-А на фиг. 1. Генератор содержит металлическое основание 1, в центре которого выполJ5 нено цилиндрическое отверстие, образующее рабочую камеру 2, активный элемент 3, установленный одним электродом на диододержателе 4, введенный по направляющему пазу в рабочую ка20 меру 2, размещенную в зазоре между полюсами 5 электромагнита и резонатор 6, расположенный в рабочей камере 2 и выполненный в виде сферы из гиромагнитного материала, охваченной 25 первой петлей 7 связи, один конец которой соединен с другим электродом активного элемента 3, а другой конец через блокировочный конденсатор 8 соединен с диододержателем 4, и вторую петлю 9 связи, один конец которой является выходом генератора и плоскость которой ортогональна плоскости первой петли 7 связи. Диододержатель 4 выполнен в виде пластины с усеченным клиновидным концом с уг- 35 лом клина ср,, угол раскрьгоа направляющего паза выбран из условия t = / = (р+ £ у причем -, £ электромаг нитэ. Переменное резонансное маг нитное поле сферы из гиромагнитного материала возникает в плоскости, перпендикулярной плоскостям первой петли 7 связи и второй петли 9 связи. В отсутствие з того поля первая петля 7 связи и вторая петля 9 связи электрически слабо связаны. При изменении величины магнитного поля между полюсами 5 электромагнита происходит перестройка частоты генератора. Выполнение диододержателя 4 в виде пластины с усеченным клиновидным концом с углом клина i , в сочетании f с углом расьрива направляющего паза = + п ич ^г ^1 ^ > Р е м £ « Ч, обеспечивает гарантированный электрический контакт в области введения диододержателя 4 в рабочую камеру 2, что уменьшает в ней потери мощности на рабочей частоте. Вследствие уменьшения потерь значительно повышается добротность резонанса в рабочей каме~ ре 2, особенно в области высоких частот диапазона перестройки генератора, что, в свою очередь, приводит к увеличению максимальной частоты перестройки и выходной мощности. Кроме того, выполнение диододержателя 4 в виде пластины позволяет уменьшить его толщину при сохранении теплоотводящих свойств, что позволяет уменьшить зазор между полюсами 5 электромагнита , Введенные металлические пластины 10, установленные на торцах металлического отверстия, покрыты слоем высокопровоцящего металла со сторон, обращенных внутрь рабочей камеры 2. Для уменьшения экранирования переменных магнитных полей на частотах свипирования и частотной модуляции толщина введенных металлических пластин выбирается существенно меньше скин-слоя на максимальных частотах свипирования. 50 Ф о р м у л а и з о б р е т е н и я 1, Генератор, содержащий металлическое основание, в центре которого выполнено цилиндрическое отверстие, образующее рабочую камеру, активный элемент, установленный одним элоктродом на диододержателе, введенный по направляющему пачу в рабочую камору, размещенную в зазоре мевду 1483583 б держатель виполнен в виде пластины полюсами электромагнита, и резонас усеченным клиновидным концом с угтор, расположенный в рабочей камере лом клина ц , , угол tf раскрыва нап> и выполненный в виде сферы из гироравляющего паза выбран из условия магнитного материала, охваченной + 4j - ^, £ » причем Z с< у, , а первой петлей связи, один конец кона торцах цилиндрического отверстия торой соединен с другим электродом установлены металлические пластины. активного элемента, а другой конец 2. Генератор по п, 1, о т л и через блокировочный конденсатор соеч а ю щ и й с я тем, что, с целью динен с диододержателем, и вторую 10 реализации режима частотной модуляпетлю связи, один конец которой яв~ ции, толщина каждой металлической ляется выходом генератора и плоскость пластины выбрана меньше толщины скинкоторой ортогональна плоскости перслоя на максимальных частотах свипивой петли связи, о т л и ч а ю щ и й с я тем, что, с целью увеличе- 15 рования для частотной модуляции, но больше толщины скин-слоя на рабочей ния диапазона перестройки частоты и частоте. повышения выходной мощности, диодо А-А Фаг, г Редактор Ю.Середа Составитель В.Рощин Техред Л.Олийнык Корректор э, Лончакова Заказ 2849/53 Тираж 884 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-иядательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
