Пральна машина

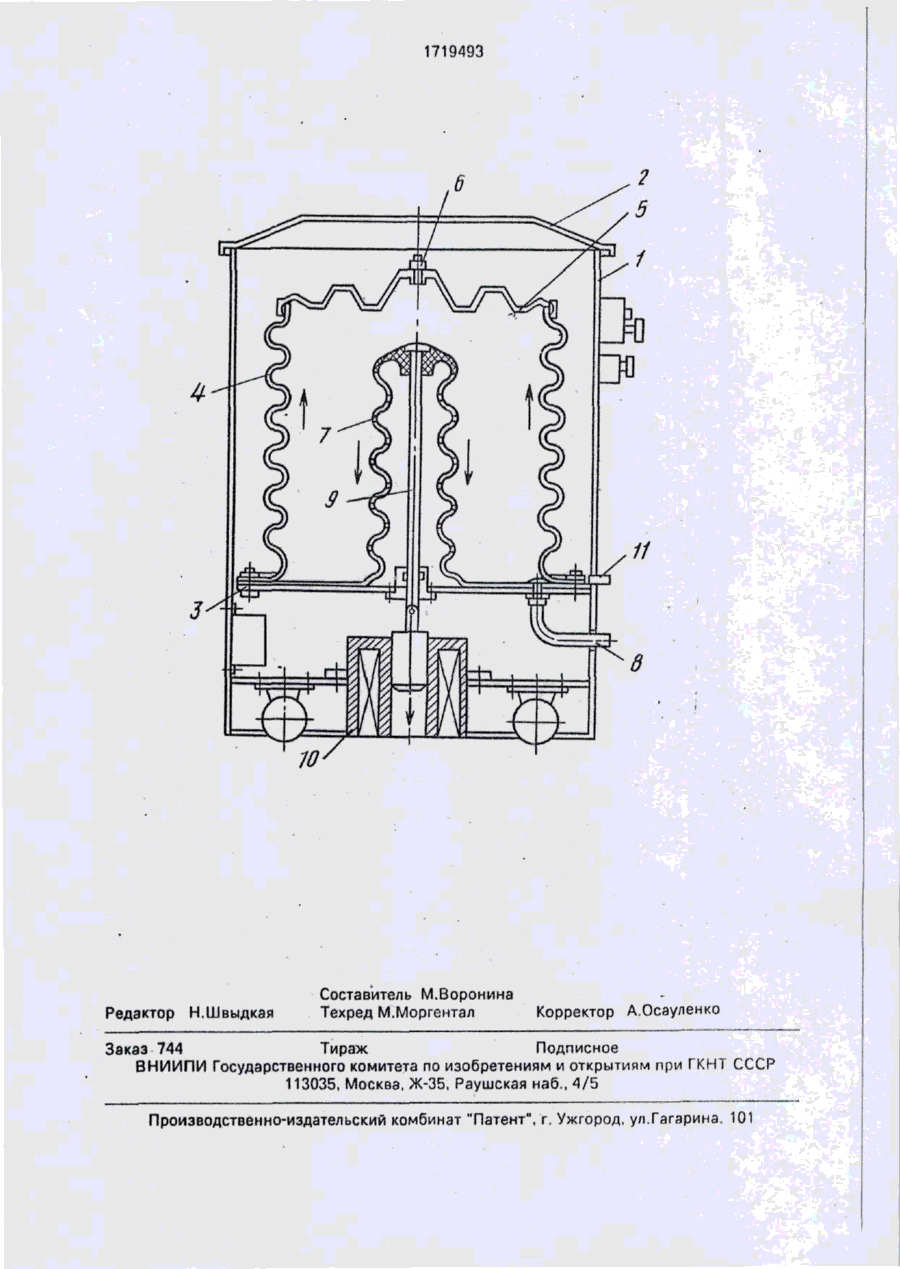

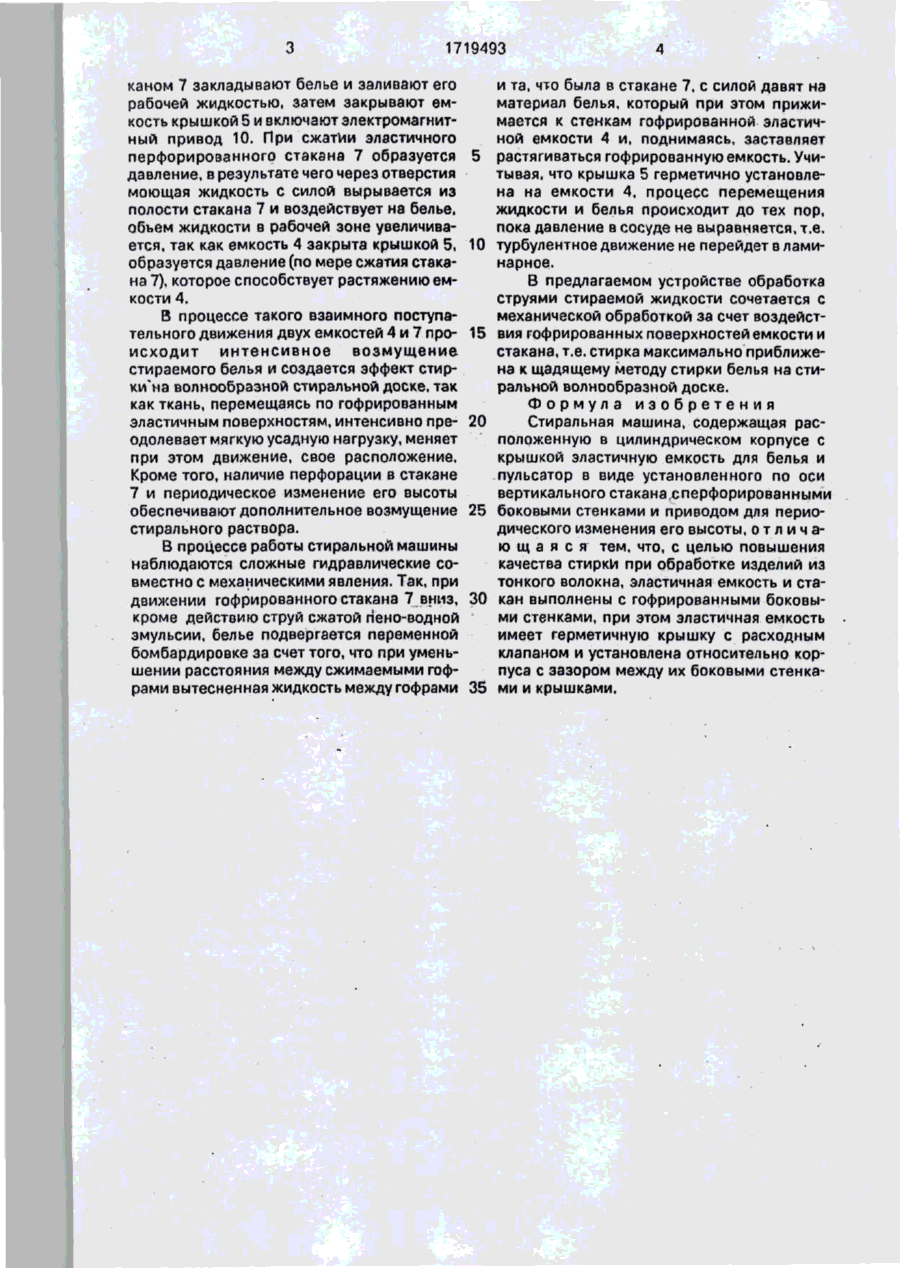

Изобретение относится к бытовой технике, в частности к устройствам для стирки белья. Цель изобретения - повышение качества стирки тонких ажурных тканей из синтетического волокна при минимальных энергозатратах. Эластичная емкость выполнена гофрированной. В емкости по ее оси Изобретение относится к бытовой технике, в частности к устройствам для стирки белья. Наиболее близкой к изобретению является стиральная машина, содержащая расположенную в корпусе цилиндрическую емкость для изделий, в которой концентрично установлен вертикальный стакан, имеющий перфорацию на боковой поверхности. В известной машине возможно повреждение изделий из тонких ажурных тканей из синтетического волокна. Целью изобретения является повышение качества стирки при обработке изделий из тонкого волокна. На чертеже схематически представлено предлагаемое устройство для стирки. установлен вертикальный эластичный гофрированный стакан с перфорированными стенками. Донная часть стакана соединена со штоком электромагнитного привод? обеспечивающего периодические изменение высоты стакана. Струи жидкости, о силой вытесняемые из стакана при его сжатии. будут способствовать появлению гидравлического удара. При сжимании гофр стакана, особенно в конце такта, поток жидкости увеличивается и устремляется снизу вверх, вы тесняя вместе с жидкостью и белье, которое сначала устремляется вверх, з затем устремляется за гофрированным стаканом. В это время белье и жидкость, встречая на пути гофрированную поверхность емкости, ударяются об нее, заставляя ее растягиваться При обратном ходе стакана за счет его пружинистых свойств цикл повторяется р обратной последовательности. 1 ил. Устройство содержит вертикальный цилиндрический корпус 1 с крышкой 2 и перегородкой 3, на которой установлена гофрированная эластичная емкость А с герметичной крышкой 5, снабженной расходным клапаном 6, внутри емкости 4 по оси установлен пульсатор, представляющий собой также гофрированный эластичный спакан 7 с перфорированными боковыми стенками. Перегородка 3 снабжома славным патрубком 8. В донной части эластичного стакана 7 закреплен шток 9 электромагнитного привода 10 для периодического изменения высоты стакана. Корпус 1 снабжен патрубком 11 для слива конденсата. В рабочую зону между подвижной емкостью 4 и эластичным перфорированным ста" 1 1719493 каном 7 закладывают белье и заливают его рабочей жидкостью, затем закрывают емкость крышкой 5 и включают электромагнитный привод 10. При сжатии эластичного перфорированного стакана 7 образуется давление, в результате чего через отверстия моющая жидкость с силой вырывается из полости стакана 7 и воздействует на белье, объем жидкости в рабочей зоне увеличивается, так как емкость 4 закрыта крышкой 5, образуется давление (по мере сжатия стакана 7), которое способствует растяжению емкости 4. В процессе такого взаимного поступательного движения двух емкостей 4 и 7 происходит интенсивное возмущение стираемого белья и создается эффект стирки'на волнообразной стиральной доске, так как ткань, перемещаясь по гофрированным эластичным поверхностям, интенсивно преодолевает мягкую усадную нагрузку, меняет при этом движение, свое расположение. Кроме того, наличие перфорации в стакане 7 и периодическое изменение его высоты обеспечивают дополнительное возмущение стирального раствора. В процессе работы стиральной машины наблюдаются сложные гидравлические совместно с механическими явления. Так, при движении гофрированного стакана 7 вниз, кроме действию струй сжатой пено-водной эмульсии, белье подвергается переменной бомбардировке за счет того, что при уменьшении расстояния между сжимаемыми гофрами вытесненная жидкость между гофрами 5 10 15 20 25 30 35 и та, что была в стакане 7. с силой давят на материал белья, который при этом прижимается к стенкам гофрированной эластичной емкости 4 и, поднимаясь, заставляет растягиваться гофрированную емкость. Учитывая, что крышка 5 герметично установлена на емкости 4, процесс перемещения жидкости и белья происходит до тех пор, пока давление в сосуде не выравняетсн, т.е. турбулентное движение не перейдет в ламинарное. В предлагаемом устройстве обработка струями стираемой жидкости сочетается с механической обработкой за счет воздействия гофрированных поверхностей емкости и стакана, т.е. стирка максимально приближена к щадящему методу стирки белья на стиральной волнообразной доске. Формула изобретения Стиральная машина, содержащая расположенную в цилиндрическом корпусе с крышкой эластичную емкость для белья и пульсатор в виде установленного по оси вертикального стакана с перфорированными боковыми стенками и приводом для периодического изменения его высоты, о т л и ч а ю щ а я с я тем, что, с целью повышения качества стирки при обработке изделий из тонкого волокна, эластичная емкость и стакан выполнены с гофрированными боковыми стенками, при этом эластичная емкость имеет герметичную крышку с расходным клапаном и установлена относительно корпуса с зазором между их боковыми стенками и крышками. 1719493 В Редактор Н.Швыдкая Составитель М.Воронина Техред М.Моргентал Корректор А.Осауленко Заказ 744 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
