Спосіб і машина для виробництва плетених предметів одягу, що містять основну частину і халявки, одним етапом виробництва та єдиним предметом

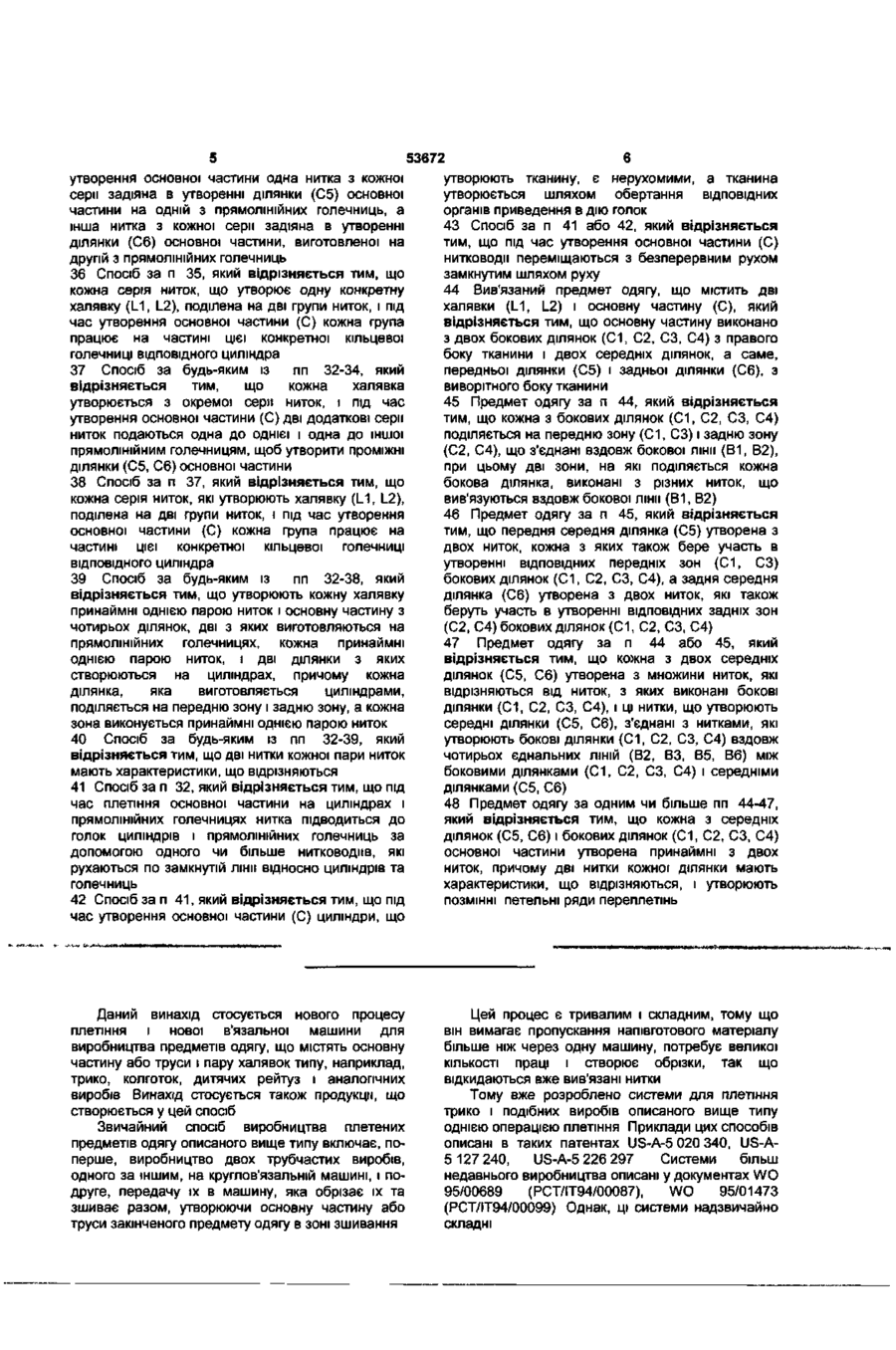

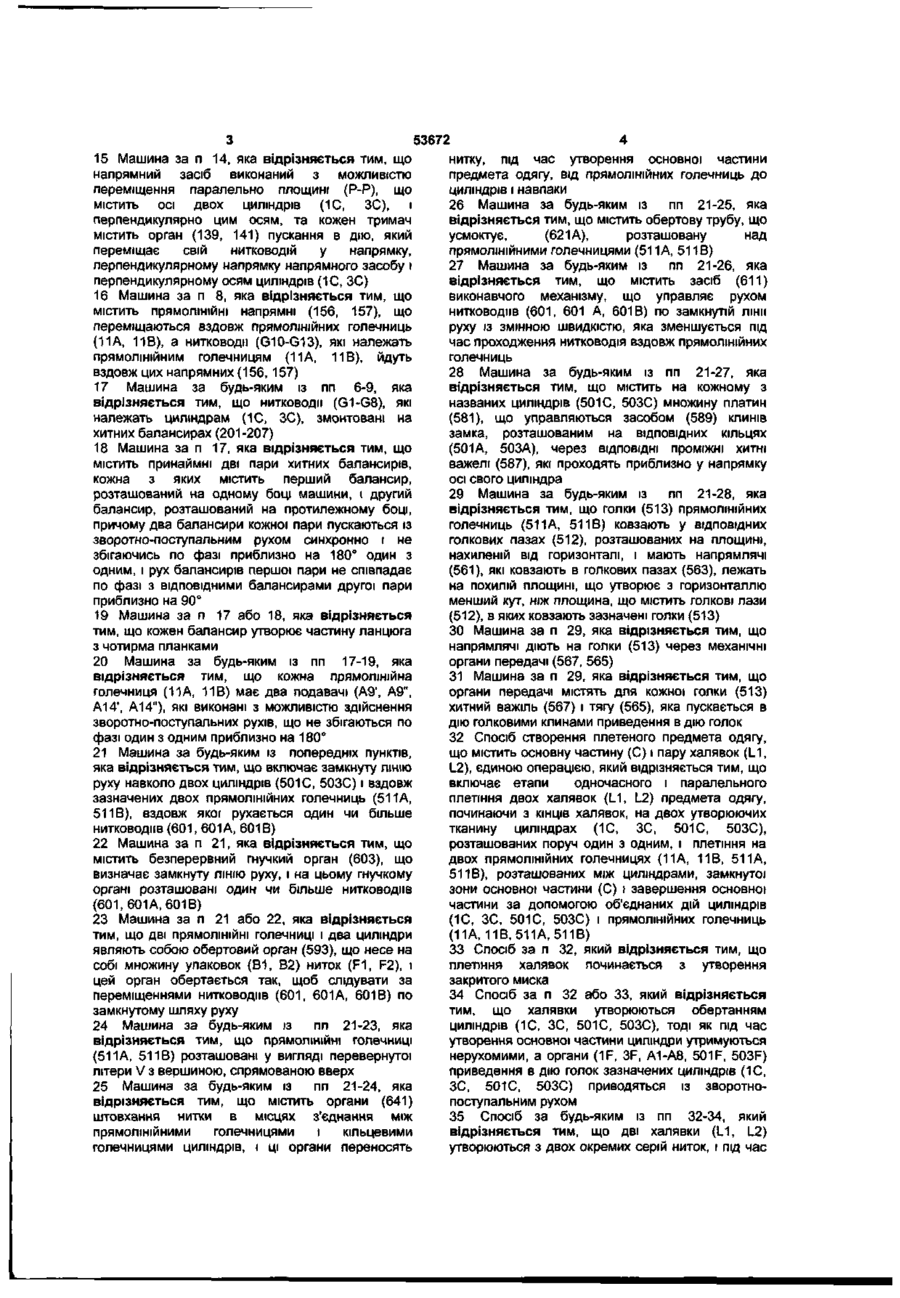

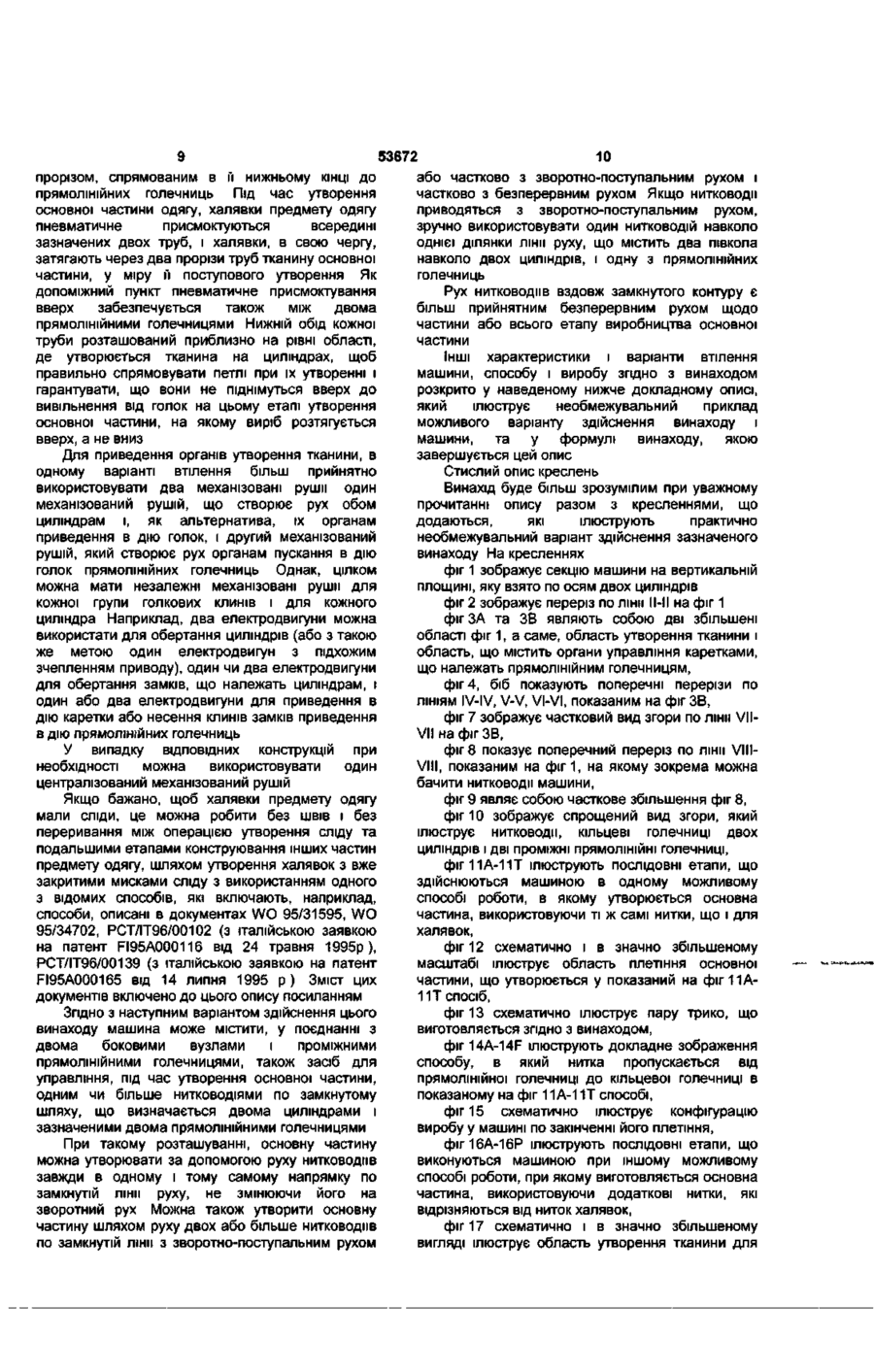

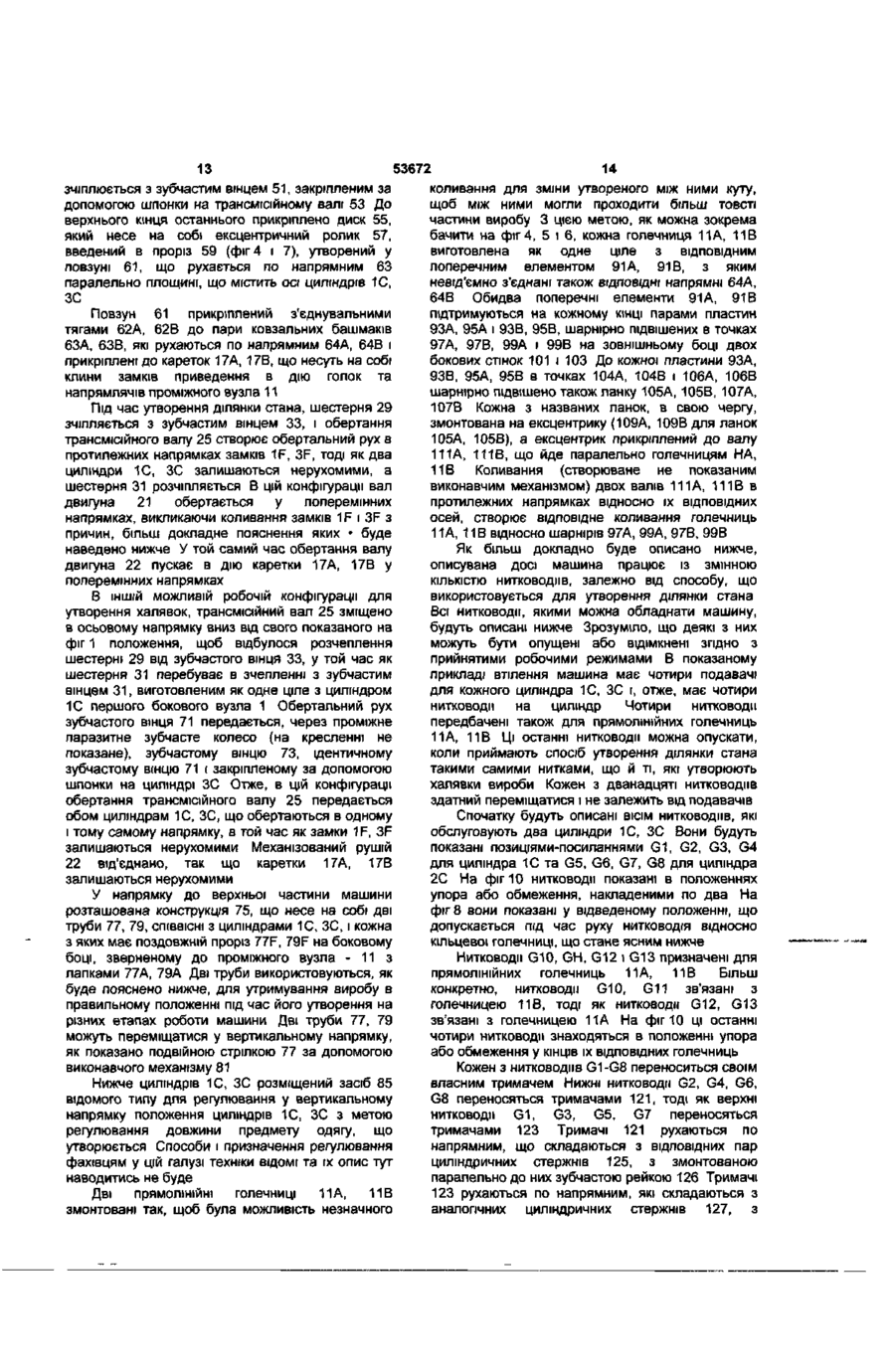

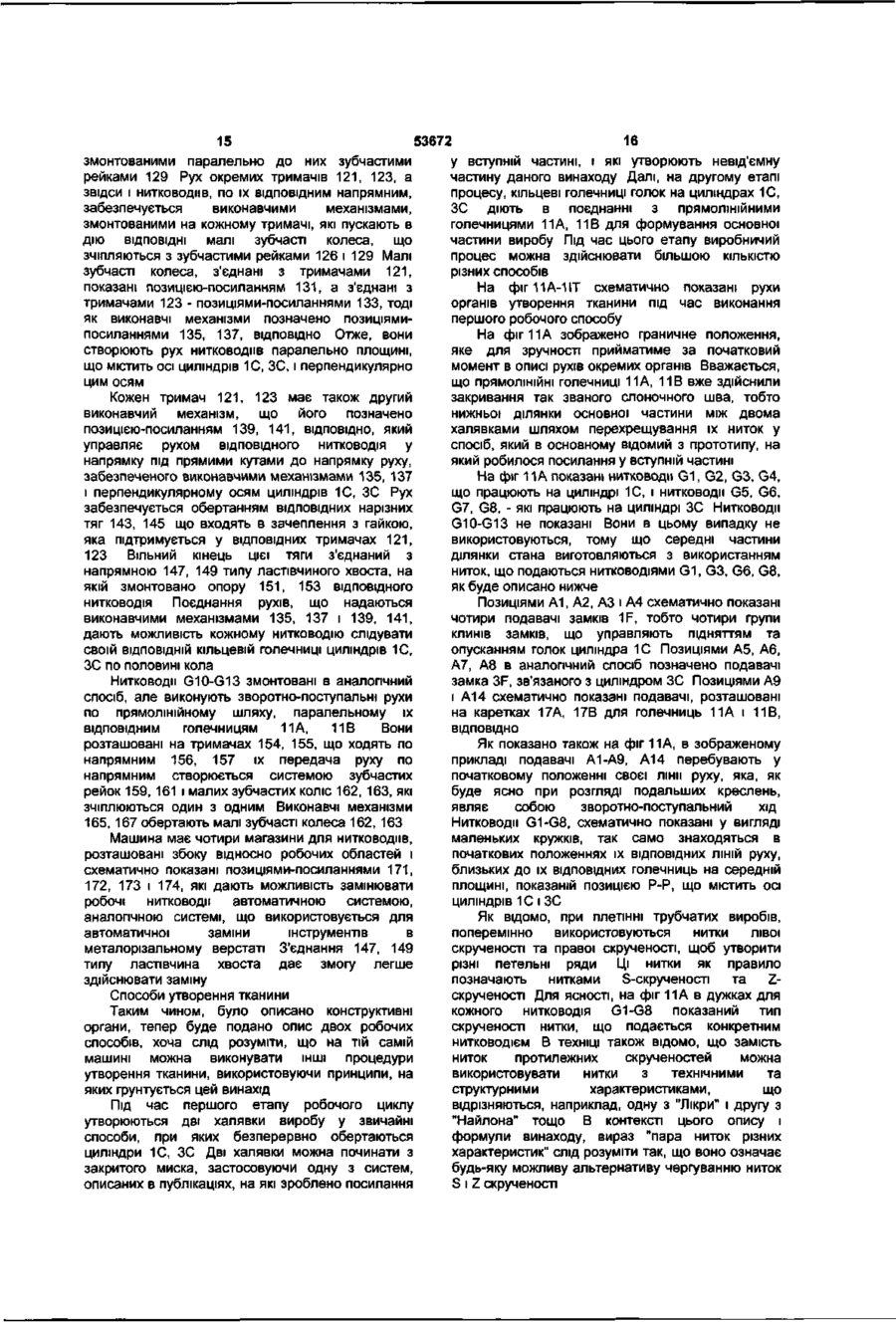

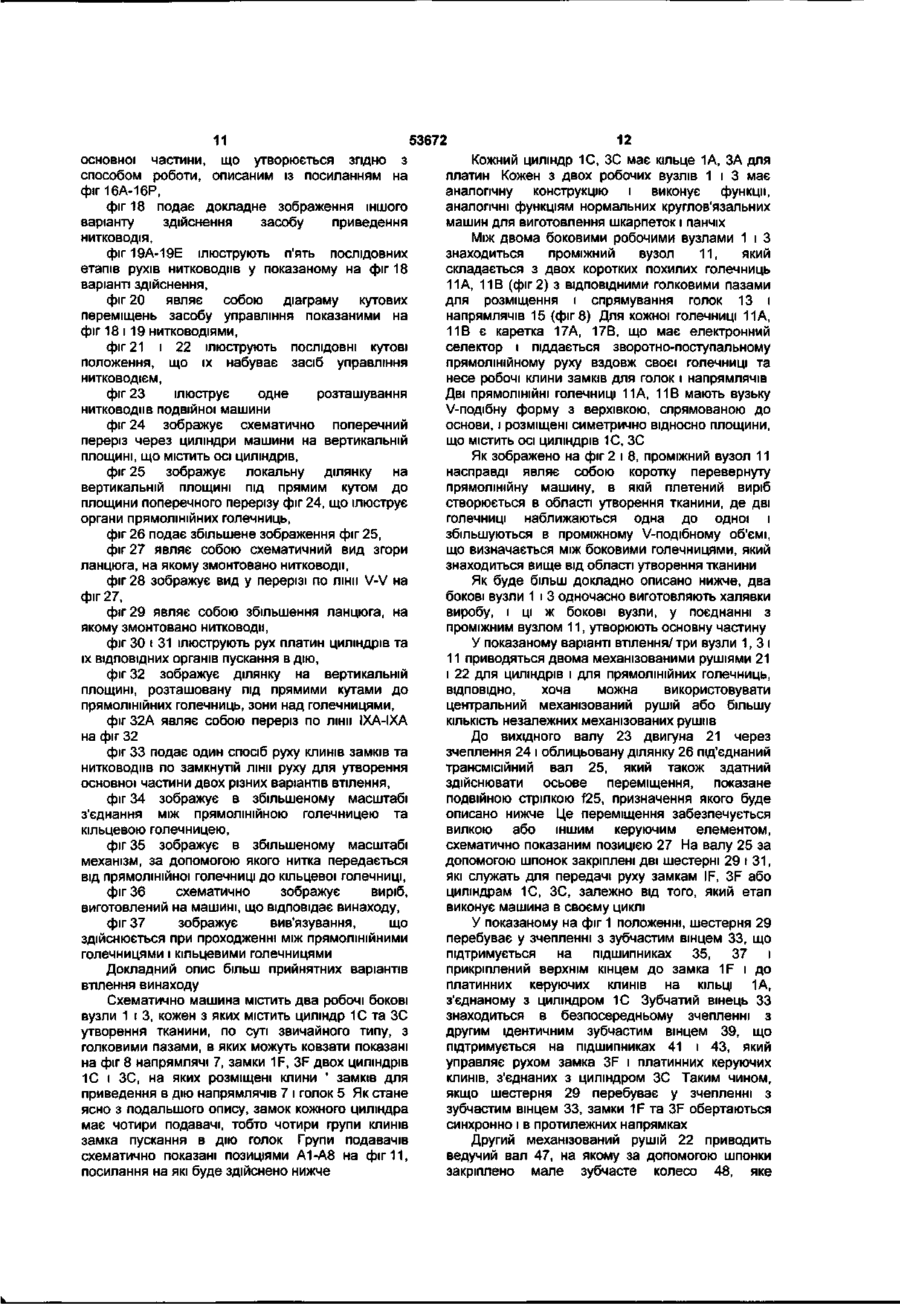

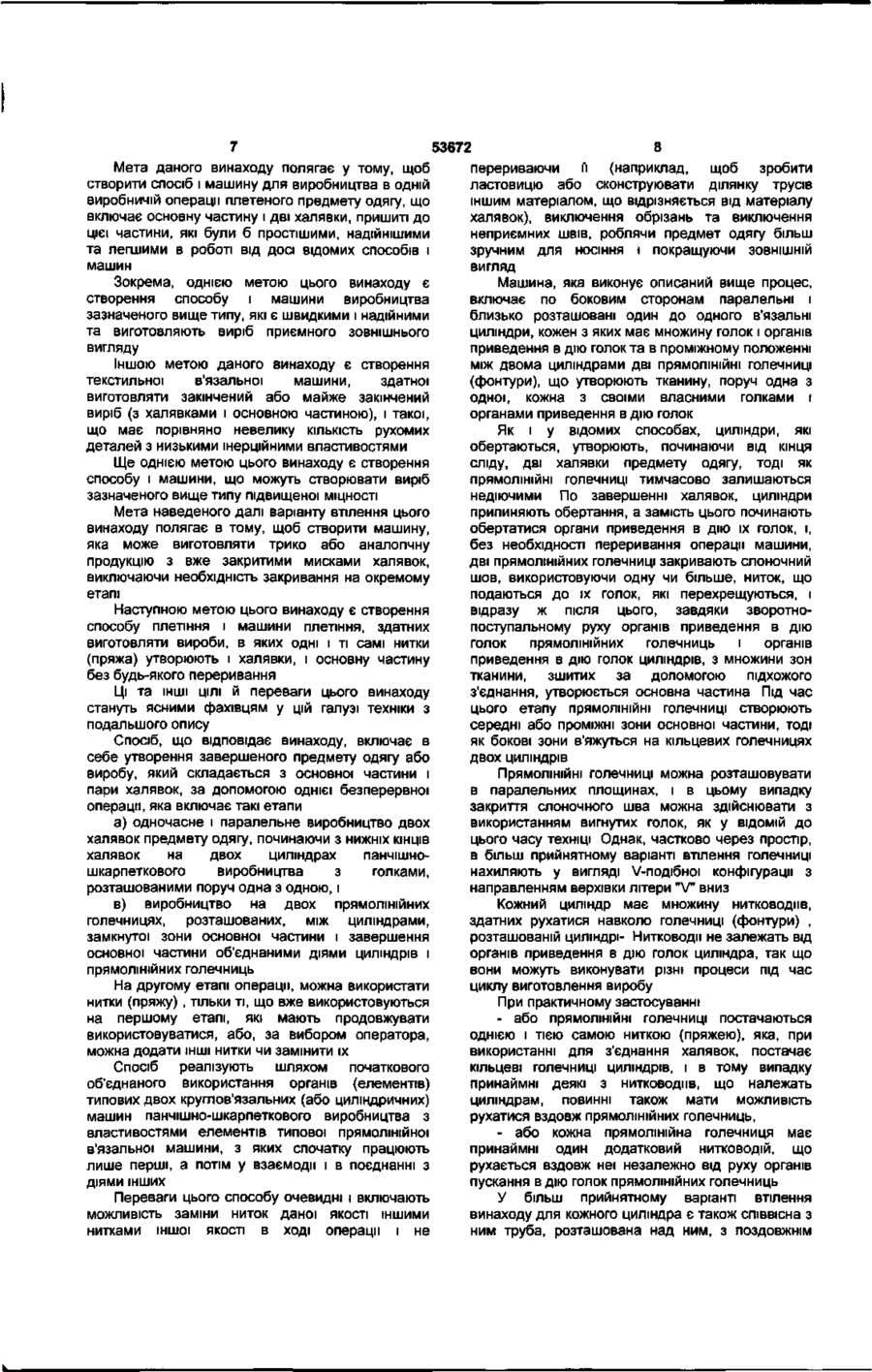

1 В'язальна машина для виробництва предмету одягу з основною частиною (С) і парою халявок (L1, L2), яка відрізняється тим, що містить два бокові вузли (1, 3, 501, 503), кожнен з яких має власний циліндр (1С, ЗС, 501 С, 503С) утворення тканини з множиною голок і органів (1F, 3F, А1-А8, 501F, 503F, А) пускання в дію голок, при цьому циліндри розташовані паралельно і близько один до одного, а в проміжному положенні між двома циліндрами (1С, ЗС, 501, 503) розміщені дві прямолінійні голечниці (11 А, 11В, 511 А, 511В), поруч одна з одною, кожна з своїми власними голками і органами (17А, 17В, А9, А17, 517А, 517В) для пускання в дію голок голечниць 2 Машина за п 1, яка відрізняється тим, що прямолінійні голечниці (11 А, 11В) розташовані похило одна відносно одної у формі літери V з вершиною, спрямованою вниз 3 Машина за п 1, яка відрізняється тим, що прямолінійні голечниці (11 А, 11В) розташовані паралельно одна одній 4 Машина за будь-яким із пп 1-3, яка відрізняється тим, що засіб (21) приводу, який поперемінно здійснює безперервне і необов'язково зворотно-поступальне обертання циліндрів (1С, ЗС) при підтриманні нерухомими органів (1F, 3F, А1-А8) приведення в дію голок циліндра або зворотно-поступальне обертання органів пускання в дію голок при підтриманні нерухомими циліндрів 5 Машина за п 4, яка відрізняється тим, що, коли органи (1F, 3F, А1-А8) приведення в дію голок циліндра здійснюють зворотно-поступальний обертальний рух, органи (17А, 17В, А9, А14) пускання в дію голок прямолінійних голечниць (11 А, 11В) переміщаються з зворотнопоступальним прямолінійним рухом 6 Машина за будь-яким із попередніх пунктів, яка відрізняється тим, що кожен циліндр (1С, ЗС) має множину нитководив (G1-G8), які здатні рухатися навколо кільцевої голечниці ВІДПОВІДНОГО циліндра і які не залежать від органів (1F, 3F, А1-А8) приведення в дію голок циліндра 7 Машина за п 6, яка відрізняється тим, що принаймні деякі з нитководив, які належать циліндрам, також здатні переміщатися вздовж прямолінійних голечниць (11 А, 11В) 8 Машина за будь-яким із попередніх пунктів, яка відрізняється тим, що кожна прямолінійна голечниця (11 А, 11В) має принаймні один нитководій (G10-G13), здатний переміщатися вздовж голечниці 9 Машина за п 8, яка відрізняється тим, що кожен нитководій (G10-G13), який належить прямолінійним голечницям (11 А, 11В), здатний переміщатися незалежно від рухів органів (17А, 17В, А9, А14) приведення в дію голок прямолінійних голечниць 10 Машина за будь-яким із попередніх пунктів, яка відрізняється тим, що кожному циліндру (1С, ЗС) відповідає трубчастий елемент (77, 79), СПІВВІСНИЙ з циліндром і розташований над ним 11 Машина за п 9 або 10, яка відрізняється тим, що трубчасті елементи (77, 79) містять ВІДПОВІДНІ ПОЗДОВЖНІ прорізи (77F, 79F) в області, оберненій до прямолінійних голечниць 12 Машина за будь-яким із пп 9 - 1 1 , яка відрізняється тим, що трубчасті елементи (77, 79) проходять своїм нижнім кінцем вниз до висоти, яка приблизно відповідає області утворення тканини на циліндрах (1С, ЗС) 13 Машина за будь-яким із попередніх пунктів, яка відрізняється тим, що прямолінійні голечниці (11 А, 11В) здатні повертатися так, щоб вони могли переміщатися одна до одної або одна від одної 14 Машина за п 6 або 7, яка відрізняється тим, що містить напрямні засоби (125, 127) з тримачами (121, 123), здатними направляти вздовж цих засобів та нести нитководи CM О CM со со ю 53672 15 Машина за п 14, яка відрізняється тим, що нитку, під час утворення основної частини напрямний засіб виконаний з можливістю предмета одягу, від прямолінійних голечниць до переміщення паралельно площині (Р-Р), що циліндрів і навпаки містить осі двох циліндрів (1С, ЗС), і 26 Машина за будь-яким із пп 21-25, яка перпендикулярно цим осям, та кожен тримач відрізняється тим, що містить обертову трубу, що містить орган (139, 141) пускання в дію, який усмоктує, (621 А), розташовану над переміщає свій нитководій у напрямку, прямолінійними голечницями (511А, 511 В) перпендикулярному напрямку напрямного засобу і 27 Машина за будь-яким із пп 21-26, яка перпендикулярному осям циліндрів (1С, ЗС) відрізняється тим, що містить засіб (611) виконавчого механізму, що управляє рухом 16 Машина за п 8, яка відрізняється тим, що нитководив (601, 601 А, 601В) по замкнутій лінії містить прямолінійні напрямні (156, 157), що руху із змінною швидкістю, яка зменшується під переміщаються вздовж прямолінійних голечниць час проходження нитководія вздовж прямолінійних (11А, 11В), а нитководп (G10-G13), які належать голечниць прямолінійним голечницям (11 А, 11В), йдуть вздовж цих напрямних (156, 157) 28 Машина за будь-яким із пп 21-27, яка 17 Машина за будь-яким із пп 6-9, яка відрізняється тим, що містить на кожному з відрізняється тим, що нитководп (G1-G8), які названих циліндрів (501 С, 503С) множину платин належать циліндрам (1С, ЗС), змонтовані на (581), що управляються засобом (589) клинів хитних балансирах (201-207) замка, розташованим на ВІДПОВІДНИХ КІЛЬЦЯХ (501А, 503А), через ВІДПОВІДНІ проміжні хитні 18 Машина за п 17, яка відрізняється тим, що важелі (587), які проходять приблизно у напрямку містить принаймні дві пари хитних балансирів, осі свого циліндра кожна з яких містить перший балансир, розташований на одному боці машини, і другий 29 Машина за будь-яким із пп 21-28, яка балансир, розташований на протилежному боці, відрізняється тим, що голки (513) прямолінійних причому два балансири кожної пари пускаються із голечниць (511 А, 511В) ковзають у ВІДПОВІДНИХ зворотно-поступальним рухом синхронно і не голкових пазах (512), розташованих на площині, збігаючись по фазі приблизно на 180° один з нахиленій від горизонталі, і мають напрямлячі одним, і рух балансирів першої пари не співпадає (561), які ковзають в голкових пазах (563), лежать по фазі з ВІДПОВІДНИМИ балансирами другої пари на похилій площині, що утворює з горизонталлю приблизно на 90° менший кут, ніж площина, що містить голкові пази (512), в яких ковзають зазначені голки (513) 19 Машина за п 17 або 18, яка відрізняється тим, що кожен балансир утворює частину ланцюга 30 Машина за п 29, яка відрізняється тим, що з чотирма планками напрямлячі діють на голки (513) через механічні органи передачі (567, 565) 20 Машина за будь-яким із пп 17-19, яка 31 Машина за п 29, яка відрізняється тим, що відрізняється тим, що кожна прямолінійна органи передачі містять для кожної голки (513) голечниця (11 А, 11В) має два подавачі (А9\ А9", хитний важіль (567) і тягу (565), яка пускається в А14', А14"), які виконані з можливістю здійснення дію голковими клинами приведення в дію голок зворотно-поступальних рухів, що не збігаються по фазі один з одним приблизно на 180° 32 Спосіб створення плетеного предмета одягу, що містить основну частину (С) і пару халявок (L1, 21 Машина за будь-яким із попередніх пунктів, L2), єдиною операцією, який відрізняється тим, що яка відрізняється тим, що включає замкнуту ЛІНІЮ включає етапи одночасного і паралельного руху навколо двох циліндрів (501 С, 503С) і вздовж плетіння двох халявок (L1, L2) предмета одягу, зазначених двох прямолінійних голечниць (511А, починаючи з КІНЦІВ халявок, на двох утворюючих 511В), вздовж якої рухається один чи більше тканину циліндрах (1С, ЗС, 501 С, 503С), нитководив (601, 601 А, 601В) розташованих поруч один з одним, і плетіння на 22 Машина за п 21, яка відрізняється тим, що двох прямолінійних голечницях (11 А, 11В, 511 А, містить безперервний гнучкий орган (603), що 511В), розташованих між циліндрами, замкнутої визначає замкнуту ЛІНІЮ руху, і на цьому гнучкому зони основної частини (С) і завершення основної органі розташовані один чи більше нитководив частини за допомогою об'єднаних дій циліндрів (601, 601 А, 601В) (1С, ЗС, 501 С, 503С) і прямолінійних голечниць 23 Машина за п 21 або 22, яка відрізняється (11А, 11В, 511А, 511В) тим, що дві прямолінійні голечниці і два циліндри являють собою обертовий орган (593), що несе на 33 Спосіб за п 32, який відрізняється тим, що собі множину упаковок (В1, В2) ниток (F1, F2), і плетіння халявок починається з утворення цей орган обертається так, щоб слідувати за закритого миска переміщеннями нитководив (601, 601 А, 601В) по 34 Спосіб за п 32 або 33, який відрізняється замкнутому шляху руху тим, що халявки утворюються обертанням циліндрів (1С, ЗС, 501 С, 503С), тоді як під час 24 Машина за будь-яким із пп 21-23, яка утворення основної частини циліндри утримуються відрізняється тим, що прямолінійні голечниці нерухомими, а органи (1F, 3F, А1-А8, 501F, 503F) (511 А, 511В) розташовані у вигляді перевернутої приведення в дію голок зазначених циліндрів (1С, літери V з вершиною, спрямованою вверх ЗС, 501 С, 503С) приводяться із зворотно25 Машина за будь-яким із пп 21-24, яка поступальним рухом відрізняється тим, що містить органи (641) штовхання нитки в місцях з'єднання між 35 Спосіб за будь-яким із пп 32-34, який прямолінійними голечницями і кільцевими відрізняється тим, що дві халявки (L1, L2) голечницями циліндрів, і ці органи переносять утворюються з двох окремих серій ниток, і під час 6 53672 утворюють тканину, є нерухомими, а тканина утворюється шляхом обертання ВІДПОВІДНИХ органів приведення в дію голок 43 Спосіб за п 41 або 42, який відрізняється тим, що під час утворення основної частини (С) нитководи переміщаються з безперервним рухом замкнутим шляхом руху 44 Вив'язаний предмет одягу, що містить дві халявки (L1, L2) і основну частину (С), який відрізняється тим, що основну частину виконано з двох бокових ділянок (С1, С2, СЗ, С4) з правого боку тканини і двох середніх ділянок, а саме, передньої ділянки (С5) і задньої ділянки (С6), з виворітного боку тканини 45 Предмет одягу за п 44, який відрізняється тим, що кожна з бокових ділянок (С1, С2, СЗ, С4) поділяється на передню зону (С1, СЗ) і задню зону (С2, С4), що з'єднані вздовж бокової лінії (В1, В2), при цьому дві зони, на які поділяється кожна бокова ділянка, виконані з різних ниток, що вив'язуються вздовж бокової лінії (В1, В2) 46 Предмет одягу за п 45, який відрізняється тим, що передня середня ділянка (С5) утворена з двох ниток, кожна з яких також бере участь в ВІДПОВІДНОГО циліндра утворенні ВІДПОВІДНИХ передніх зон (С1, СЗ) бокових ділянок (С1, С2, СЗ, С4), а задня середня 39 Спосіб за будь-яким із пп 32-38, який ділянка (С6) утворена з двох ниток, які також відрізняється тим, що утворюють кожну халявку беруть участь в утворенні ВІДПОВІДНИХ задніх зон принаймні однією парою ниток і основну частину з (С2, С4) бокових ділянок (С1, С2, СЗ, С4) чотирьох ділянок, дві з яких виготовляються на прямолінійних голечницях, кожна принаймні 47 Предмет одягу за п 44 або 45, який однією парою ниток, і дві ділянки з яких відрізняється тим, що кожна з двох середніх створюються на циліндрах, причому кожна ділянок (С5, С6) утворена з множини ниток, які ділянка, яка виготовляється циліндрами, відрізняються від ниток, з яких виконані бокові поділяється на передню зону і задню зону, а кожна ділянки (С1, С2, СЗ, С4), і ці нитки, що утворюють зона виконується принаймні однією парою ниток середні ділянки (С5, С6), з'єднані з нитками, які утворюють бокові ділянки (С1, С2, СЗ, С4) вздовж 40 Спосіб за будь-яким із пп 32-39, який чотирьох єднальних ЛІНІЙ (В2, ВЗ, В5, В6) МІЖ відрізняється тим, що дві нитки кожної пари ниток боковими ділянками (С1, С2, СЗ, С4) і середніми мають характеристики, що відрізняються ділянками (С5, С6) 41 Спосіб за п 32, який відрізняється тим, що під час плетіння основної частини на циліндрах і 48 Предмет одягу за одним чи більше пп 44-47, прямолінійних голечницях нитка підводиться до який відрізняється тим, що кожна з середніх голок циліндрів і прямолінійних голечниць за ділянок (С5, С6) і бокових ділянок (С1, С2, СЗ, С4) допомогою одного чи більше нитководив, які основної частини утворена принаймні з двох рухаються по замкнутій лінії відносно циліндрів та ниток, причому дві нитки кожної ділянки мають голечниць характеристики, що відрізняються, і утворюють ПОЗМІННІ петельні ряди переплетінь 42 Спосіб за п 41, який відрізняється тим, що під час утворення основної частини (С) циліндри, що утворення основної частини одна нитка з кожної серії задіяна в утворенні ділянки (С5) основної частини на одній з прямолінійних голечниць, а інша нитка з кожної сери задіяна в утворенні ділянки (С6) основної частини, виготовленої на другій з прямолінійних голечниць 36 Спосіб за п 35, який відрізняється тим, що кожна серія ниток, що утворює одну конкретну халявку (L1, L2), поділена на дві групи ниток, і під час утворення основної частини (С) кожна група працює на частині цієї конкретної кільцевої голечниці ВІДПОВІДНОГО циліндра 37 Спосіб за будь-яким із пп 32-34, який відрізняється тим, що кожна халявка утворюється з окремої сери ниток, і під час утворення основної частини (С) дві додаткові серп ниток подаються одна до однієї і одна до іншої прямолінійним голечницям, щоб утворити проміжні ділянки (С5, С6) основної частини 38 Спосіб за п 37, який відрізняється тим, що кожна серія ниток, які утворюють халявку (L1, L2), поділена на дві групи ниток, і під час утворення основної частини (С) кожна група працює на частині цієї конкретної кільцевої голечниці Даний винахід стосується нового процесу плетіння і нової в'язальної машини для виробництва предметів одягу, що містять основну частину або труси і пару халявок типу, наприклад, трико, колготок, дитячих рейтуз і аналогічних виробів Винахід стосується також продукції, що створюється у цей спосіб Звичайний спосіб виробництва плетених предметів одягу описаного вище типу включає, поперше, виробництво двох трубчастих виробів, одного за іншим, на круглов'язальній машині, і подруге, передачу їх в машину, яка обрізає їх та зшиває разом, утворюючи основну частину або труси закінченого предмету одягу в зоні зшивання Цей процес є тривалим і складним, тому що він вимагає пропускання напівготового матеріалу більше ніж через одну машину, потребує великої КІЛЬКОСТІ праці і створює обрізки, так що відкидаються вже вив'язані нитки Тому вже розроблено системи для плетіння трико і подібних виробів описаного вище типу однією операцією плетіння Приклади цих способів описані в таких патентах US-A-5 020 340, US-A5 127 240, US-A-5 226 297 Системи більш недавнього виробництва описані у документах WO 95/00689 (РСТ/ІТ94/00087), WO 95/01473 (РСТ/ІТ94/00099) Однак, ці системи надзвичайно складні Мета даного винаходу полягає у тому, щоб створити спосіб і машину для виробництва в одній виробничій операції плетеного предмету одягу, що включає основну частину і дві халявки, пришиті до цієї частини, які були б простішими, надійнішими та легшими в роботі від досі відомих способів і машин Зокрема, однією метою цього винаходу є створення способу і машини виробництва зазначеного вище типу, які є швидкими і надійними та виготовляють виріб приємного зовнішнього вигляду Іншою метою даного винаходу є створення текстильної в'язальної машини, здатної виготовляти закінчений або майже закінчений виріб (з халявками і основною частиною), і такої, що має порівняно невелику КІЛЬКІСТЬ рухомих деталей з низькими інерційними властивостями Ще однією метою цього винаходу є створення способу і машини, що можуть створювати виріб зазначеного вище типу підвищеної МІЦНОСТІ Мета наведеного далі варіанту втілення цього винаходу полягає в тому, щоб створити машину, яка може виготовляти трико або аналогічну продукцію з вже закритими мисками халявок, виключаючи необхідність закривання на окремому етапі Наступною метою цього винаходу є створення способу плетіння і машини плетіння, здатних виготовляти вироби, в яких одні і ті самі нитки (пряжа) утворюють і халявки, і основну частину без будь-якого переривання Ці та ІНШІ ЦІЛІ й переваги цього винаходу стануть ясними фахівцям у цій галузі техніки з подальшого опису Спосіб, що відповідає винаходу, включає в себе утворення завершеного предмету одягу або виробу, який складається з основної частини і пари халявок, за допомогою однієї безперервної операції, яка включає такі етапи а) одночасне і паралельне виробництво двох халявок предмету одягу, починаючи з нижніх КІНЦІВ халявок на двох циліндрах панчішношкарпеткового виробництва з голками, розташованими поруч одна з одною, і в) виробництво на двох прямолінійних голечницях, розташованих, між циліндрами, замкнутої зони основної частини і завершення основної частини об'єднаними діями циліндрів і прямолінійних голечниць На другому етапі операції, можна використати нитки (пряжу) , тільки ті, що вже використовуються на першому етапі, які мають продовжувати використовуватися, або, за вибором оператора, можна додати ІНШІ НИТКИ ЧИ замінити їх Спосіб реалізують шляхом початкового об'єднаного використання органів (елементів) типових двох круглов'язальних (або циліндричних) машин панчішно-шкарпеткового виробництва з властивостями елементів типової прямолінійної в'язальної машини, з яких спочатку працюють лише перші, а потім у взаємодії і в поєднанні з діями інших Переваги цього способу очевидні і включають можливість заміни ниток даної якості іншими нитками іншої якості в ході операції і не 8 53672 перериваючи її (наприклад, щоб зробити ластовицю або сконструювати ділянку трусів іншим матеріалом, що відрізняється від матеріалу халявок), виключення обрізань та виключення неприємних швів, роблячи предмет одягу більш зручним для носіння і покращуючи ЗОВНІШНІЙ вигляд Машина, яка виконує описаний вище процес, включає по боковим сторонам паралельні і близько розташовані один до одного в'язальні циліндри, кожен з яких має множину голок і органів приведення в дію голок та в проміжному положенні між двома циліндрами дві прямолінійні голечниці (фонтури), що утворюють тканину, поруч одна з одної, кожна з своїми власними голками і органами приведення в дію голок Як і у відомих способах, циліндри, які обертаються, утворюють, починаючи від кінця сліду, дві халявки предмету одягу, тоді як прямолінійні голечниці тимчасово залишаються недіючими По завершенні халявок, циліндри припиняють обертання, а замість цього починають обертатися органи приведення в дію їх голок, і, без необхідності переривання операції машини, дві прямолінійних голечниці закривають слоночний шов, використовуючи одну чи більше, ниток, що подаються до їх голок, які перехрещуються, і відразу ж після цього, завдяки зворотнопоступальному руху органів приведення в дію голок прямолінійних голечниць і органів приведення в дію голок циліндрів, з множини зон тканини, зшитих за допомогою підхожого з'єднання, утворюється основна частина Під час цього етапу прямолінійні голечниці створюють середні або проміжні зони основної частини, тоді як бокові зони в'яжуться на кільцевих голечницях двох циліндрів Прямолінійні голечниці можна розташовувати в паралельних площинах, і в цьому випадку закриття слоночного шва можна здійснювати з використанням вигнутих голок, як у ВІДОМІЙ до цього часу техніці Однак, частково через простір, в більш прийнятному варіанті втілення голечниці нахиляють у вигляді V-подібноі конфігурації з направленням верхівки літери "V" вниз Кожний циліндр має множину нитководпв, здатних рухатися навколо голечниці (фонтури) , розташованій циліндрі- Нитководи не залежать від органів приведення в дію голок циліндра, так що вони можуть виконувати різні процеси під час циклу виготовлення виробу При практичному застосуванні - або прямолінійні голечниці постачаються однією і тією самою ниткою (пряжею), яка, при використанні для з'єднання халявок, постачає кільцеві голечниці циліндрів, і в тому випадку принаймні деякі з нитководпв, що належать циліндрам, повинні також мати можливість рухатися вздовж прямолінійних голечниць, - або кожна прямолінійна голечниця має принаймні один додатковий нитководій, що рухається вздовж неї незалежно від руху органів пускання в дію голок прямолінійних голечниць У більш прийнятному варіанті втілення винаходу для кожного циліндра є також співвісна з ним труба, розташована над ним, з поздовжнім 10 53672 або частково з зворотно-поступальним рухом і прорізом, спрямованим в м нижньому КІНЦІ ДО частково з безперервним рухом Якщо нитководп прямолінійних голечниць Під час утворення приводяться з зворотно-поступальним рухом, основної частини одягу, халявки предмету одягу зручно використовувати один нитководій навколо пневматичне присмоктуються всередині однієї ділянки лінії руху, що містить два півкола зазначених двох труб, і халявки, в свою чергу, навколо двох циліндрів, і одну з прямолінійних затягають через два прорізи труб тканину основної голечниць частини, у міру її поступового утворення Як Рух нитководнв вздовж замкнутого контуру є допоміжний пункт пневматичне присмоктування більш прийнятним безперервним рухом щодо вверх забезпечується також між двома частини або всього етапу виробництва основної прямолінійними голечницями Нижній обід кожної частини труби розташований приблизно на рівні області, де утворюється тканина на циліндрах, щоб Інші характеристики і варіанти втілення правильно спрямовувати петлі при їх утворенні і машини, способу і виробу згідно з винаходом гарантувати, що вони не піднімуться вверх до розкрито у наведеному нижче докладному описі, вивільнення від голок на цьому етапі утворення який ілюструє необмежувальний приклад основної частини, на якому виріб розтягується можливого варіанту здійснення винаходу і вверх, а не вниз машини, та у формулі винаходу, якою завершується цей опис Для приведення органів утворення тканини, в одному варіанті втілення більш прийнятно Стислий опис креслень використовувати два механізовані руш 1 один 1 Винахід буде більш зрозумілим при уважному механізований рушій, що створює рух обом прочитанні опису разом з кресленнями, що циліндрам і, як альтернатива, їх органам додаються, які ілюструють практично приведення в дію голок, і другий механізований необмежувальний варіант здійснення зазначеного рушій, який створює рух органам пускання в дію винаходу На кресленнях голок прямолінійних голечниць Однак, цілком фіг 1 зображує секцію машини на вертикальній можна мати незалежні механізовані руши для площині, яку взято по осям двох циліндрів кожної групи голкових клинів і для кожного фіг 2 зображує переріз по лінії 11-І І на фіг 1 циліндра Наприклад, два електродвигуни можна фіг ЗА та ЗВ являють собою дві збільшені використати для обертання циліндрів (або з такою області фіг 1, а саме, область утворення тканини і же метою один електродвигун з підхожим область, що містить органи управління каретками, зчепленням приводу), один чи два електродвигуни що належать прямолінійним голечницям, для обертання замків, що належать циліндрам, і фіг 4, біб показують поперечні перерізи по один або два електродвигуни для приведення в ЛІНІЯМ IV-IV, V-V, VI-VI, показаним на фіг ЗВ, дію каретки або несення клинів замків приведення фіг 7 зображує частковий вид згори по лінії VIIв дію прямолінійних голечниць VII на фіг ЗВ, У випадку ВІДПОВІДНИХ конструкцій при фіг 8 показує поперечний переріз по лінії VIIIнеобхідності можна використовувати один VIII, показаним на фіг 1, на якому зокрема можна централізований механізований рушій бачити нитководн машини, Якщо бажано, щоб халявки предмету одягу фіг 9 являє собою часткове збільшення фіг 8, мали сліди, це можна робити без швів і без фіг 10 зображує спрощений вид згори, який переривання між операцією утворення сліду та ілюструє нитководн, кільцеві голечниці двох подальшими етапами конструювання інших частин циліндрів і дві проміжні прямолінійні голечниці, предмету одягу, шляхом утворення халявок з вже фіг 11А-11Т ілюструють ПОСЛІДОВНІ етапи, що закритими мисками сліду з використанням одного здійснюються машиною в одному можливому з відомих способів, які включають, наприклад, способі роботи, в якому утворюється основна способи, описані в документах WO 95/31595, WO частина, використовуючи ті ж самі нитки, що і для 95/34702, РСТ/ІТ96/00102 (з італійською заявкою халявок, на патент FI95A000116 від 24 травня 1995р), фіг 12 схематично і в значно збільшеному РСТ/ІТ96/00139 (з італійською заявкою на патент масштабі ілюструє область плетіння основної FI95A000165 від 14 липня 1995 р) Зміст цих частини, що утворюється у показаний на фіг НАдокументів включено до цього опису посиланням Н Т спосіб, Згідно З наступним варіантом здійснення цього фіг 13 схематично ілюструє пару трико, що винаходу машина може містити, у поєднанні з виготовляється згідно з винаходом, двома боковими вузлами і проміжними фіг 14A-14F ілюструють докладне зображення прямолінійними голечницями, також засіб для способу, в який нитка пропускається від управління, під час утворення основної частини, прямолінійної голечниці до кільцевої голечниці в одним чи більше нитководіями по замкнутому показаному на фіг 11А-11Т способі, шляху, що визначається двома циліндрами і фіг 15 схематично ілюструє конфігурацію зазначеними двома прямолінійними голечницями виробу у машині по закінченні його плетіння, При такому розташуванні, основну частину фіг16А-16Р ілюструють ПОСЛІДОВНІ етапи, що можна утворювати за допомогою руху нитководив виконуються машиною при іншому можливому завжди в одному і тому самому напрямку по способі роботи, при якому виготовляється основна замкнутій лінії руху, не змінюючи його на частина, використовуючи додаткові нитки, які зворотний рух Можна також утворити основну відрізняються від ниток халявок, частину шляхом руху двох або більше нитководив фіг 17 схематично і в значно збільшеному по замкнутій лінії з зворотно-поступальним рухом вигляді ілюструє область утворення тканини для 11 53672 12 основної частини, що утворюється згідно з Кожний циліндр 1С, ЗС має кільце 1А, ЗА для способом роботи, описаним із посиланням на платин Кожен з двох робочих вузлів 1 і 3 має фіП6А-16Р, аналогічну конструкцію і виконує функції, аналогічні функціям нормальних круглов'язальних фіг 18 подає докладне зображення іншого машин для виготовлення шкарпеток і панчіх варіанту здійснення засобу приведення нитководія, Між двома боковими робочими вузлами 1 і З фіг19А-19Е ілюструють п'ять послідовних знаходиться проміжний вузол 11, який етапів рухів нитководмв у показаному на фіг 18 складається з двох коротких похилих голечниць варіанті здійснення, 11 А, 11В (фіг 2) з ВІДПОВІДНИМИ голковими пазами для розміщення і спрямування голок 13 і фіг 20 являє собою діаграму кутових напрямлячів 15 (фіг 8) Для кожної голечниці 11 А, переміщень засобу управління показаними на 11В є каретка 17А, 17В, що має електронний фіг 18 і 19 нитководіями, селектор і піддається зворотно-поступальному фіг 21 і 22 ілюструють ПОСЛІДОВНІ кутові прямолінійному руху вздовж своєї голечниці та положення, що їх набуває засіб управління несе робочі клини замків для голок і напрямлячів нитководієм, Дві прямолінійні голечниці 11 А, 11В мають вузьку фіг 23 ілюструє одне розташування V-подібну форму з верхівкою, спрямованою до нитководив подвійної машини основи, і розміщені симетрично відносно площини, фіг 24 зображує схематично поперечний що містить осі циліндрів 1С, ЗС переріз через циліндри машини на вертикальній площині, що містить осі циліндрів, Як зображено на фіг 2 і 8, проміжний вузол 11 фіг 25 зображує локальну ділянку на насправді являє собою коротку перевернуту вертикальній площині під прямим кутом до прямолінійну машину, в якій плетений виріб площини поперечного перерізу фіг 24, що ілюструє створюється в області утворення тканини, де дві органи прямолінійних голечниць, голечниці наближаються одна до одної і збільшуються в проміжному V-подібному об'ємі, фіг 26 подає збільшене зображення фіг 25, що визначається між боковими голечницями, який фіг 27 являє собою схематичний вид згори знаходиться вище від області утворення тканини ланцюга, на якому змонтовано нитководи, фіг 28 зображує вид у перерізі по лінії V-V на Як буде більш докладно описано нижче, два фіг 27, боковівузли 1 і 3 одночасно виготовляють халявки виробу, і ці ж бокові вузли, у поєднанні з фіг 29 являє собою збільшення ланцюга, на проміжним вузлом 11, утворюють основну частину якому змонтовано нитководи, фіг ЗО і 31 ілюструють рух платин циліндрів та У показаному варіанті втілення/ три вузли 1, 3 і їх ВІДПОВІДНИХ органів пускання в дію, 11 приводяться двома механізованими рушіями 21 і 22 для циліндрів і для прямолінійних голечниць, фіг 32 зображує ділянку на вертикальній ВІДПОВІДНО, хоча можна використовувати площині, розташовану під прямими кутами до центральний механізований рушій або більшу прямолінійних голечниць, зони над голечницями, КІЛЬКІСТЬ незалежних механізованих рушив фіг 32А являє собою переріз по лінії ІХА-ІХА на фіг 32 До вихідного валу 23 двигуна 21 через фіг 33 подає один спосіб руху клинів замків та зчеплення 24 і облицьовану ділянку 26 під'єднаний нитководив по замкнутій лінії руху для утворення трансмісійний вал 25, який також здатний основної частини двох різних варіантів втілення, здійснювати осьове переміщення, показане подвійною стрілкою f25, призначення якого буде фіг 34 зображує в збільшеному масштабі описано нижче Це переміщення забезпечується з'єднання між прямолінійною голечницею та вилкою або іншим керуючим елементом, кільцевою голечницею, схематично показаним позицією 27 На валу 25 за фіг 35 зображує в збільшеному масштабі допомогою шпонок закріплені дві шестерні 29 і 31, механізм, за допомогою якого нитка передається які служать для передачі руху замкам IF, 3F або від прямолінійної голечниці до кільцевої голечниці, циліндрам 1С, ЗС, залежно від того, який етап фіг 36 схематично зображує виріб, виконує машина в своєму циклі виготовлений на машині, що відповідає винаходу, У показаному на фіг 1 положенні, шестерня 29 фіг 37 зображує вив'язування, що перебуває у зчепленні з зубчастим вінцем 33, що здійснюється при проходженні між прямолінійними підтримується на підшипниках 35, 37 і голечницями і кільцевими голечницями прикріплений верхнім кінцем до замка 1F і до Докладний опис більш прийнятних варіантів платинних керуючих клинів на КІЛЬЦІ 1А, втілення винаходу з'єднаному з циліндром 1С Зубчатий вінець 33 Схематично машина містить два робочі бокові знаходиться в безпосередньому зчепленні з вузли 1 і 3, кожен з яких містить циліндр 1С та ЗС другим ідентичним зубчастим вінцем 39, що утворення тканини, по суті звичайного типу, з підтримується на підшипниках 41 і 43, який голковими пазами, в яких можуть ковзати показані управляє рухом замка 3F і платинних керуючих на фіг 8 напрямлячі 7, замки 1F, 3F двох циліндрів клинів, з'єднаних з циліндром ЗС Таким чином, 1С і ЗС, на яких розміщені клини ' замків для якщо шестерня 29 перебуває у зчепленні з приведення в дію напрямлячів 7 і голок 5 Як стане зубчастим вінцем 33, замки 1F та 3F обертаються ясно з подальшого опису, замок кожного циліндра синхронно і в протилежних напрямках має чотири подавачі, тобто чотири групи клинів замка пускання в дію голок Групи подавачів Другий механізований рушій 22 приводить схематично показані позиціями А1-А8 на фіг 11, ведучий вал 47, на якому за допомогою шпонки посилання на які буде здійснено нижче закріплено мале зубчасте колесо 48, яке 13 53672 14 зчіплюється з зубчастим вінцем 51, закріпленим за коливання для зміни утвореного між ними куту, допомогою шпонки на трансмісійному валі 53 До щоб між ними могли проходити більш товсті верхнього кінця останнього прикріплено диск 55, частини виробу 3 цією метою, як можна зокрема який несе на собі ексцентричний ролик 57, бачити на фіг 4, 5 і 6, кожна голечниця 11 А, 11В введений в проріз 59 (фіг 4 і 7), утворений у виготовлена як одне ціле з ВІДПОВІДНИМ повзуні 61, що рухається по напрямним 63 поперечним елементом 91 А, 91В, з яким паралельно площині, що містить осі циліндрів 1С, невід'ємно з'єднані також ВІДПОВІДНІ напрямні 64А, ЗС 64В Обидва поперечні елементи 91 А, 91В підтримуються на кожному КІНЦІ парами пластин Повзун 61 прикріплений з'єднувальними 93А, 95А і 93В, 95В, шарнірно підвішених в точках тягами 62А, 62В до пари ковзальних башмаків 97А, 97В, 99А і 99В на зовнішньому боці двох 63А, 63В, які рухаються по напрямним 64А, 64В і бокових стінок 101 і 103 До кожної пластини 93А, прикріплені до кареток 17А, 17В, що несуть на собі 93В, 95А, 95В в точках 104А, 104В і 106А, 106В клини замків приведення в дію голок та шарнірно підвішено також ланку 105А, 105В, 107А, напрямлячів проміжного вузла 11 107В Кожна з названих ланок, в свою чергу, Під час утворення ділянки стана, шестерня 29 змонтована на ексцентрику (109А, 109В для ланок зчіпляється з зубчастим вінцем 33, і обертання 105А, 105В), а ексцентрик прикріплений до валу трансмісійного валу 25 створює обертальний рух в 111 А, 111В, що йде паралельно голечницям НА, протилежних напрямках замків 1F, 3F, тоді як два 11В Коливання (створюване не показаним циліндри 1С, ЗС залишаються нерухомими, а виконавчим механізмом) двох валів 111 А, 111В в шестерня 31 розчіпляється В цій конфігурації вал протилежних напрямках відносно їх ВІДПОВІДНИХ двигуна 21 обертається у поперемінних осей, створює відповідне коливання голечниць напрямках, викликаючи коливання замків 1F і 3F з 11А, 11В відносно шарнірів 97А, 99А, 97В, 99В причин, більш докладне пояснення яких • буде наведено нижче У той самий час обертання валу Як більш докладно буде описано нижче, двигуна 22 пускає в дію каретки 17А, 17В у описувана досі машина працює із змінною поперемінних напрямках КІЛЬКІСТЮ нитководпв, залежно від способу, що використовується для утворення ділянки стана В ІНШІЙ можливій робочій конфігурації для Всі НИТКОВОДІІ, ЯКИМИ можна обладнати машину, утворення халявок, трансмісійний вал 25 зміщено будуть описані нижче Зрозуміло, що деякі з них в осьовому напрямку вниз від свого показаного на можуть бути опущені або відімкнені згідно з фіг 1 положення, щоб відбулося розчеплення прийнятими робочими режимами В показаному шестерні 29 від зубчастого вінця 33, у той час як прикладі втілення машина має чотири подавачі шестерня 31 перебуває в зчепленні з зубчастим для кожного циліндра 1С, ЗС і, отже, має чотири вінцем 31, виготовленим як одне ціле з циліндром НИТКОВОДІІ на циліндр Чотири НИТКОВОДІІ 1С першого бокового вузла 1 Обертальний рух передбачені також для прямолінійних голечниць зубчастого вінця 71 передається, через проміжне 11 А, 11В Ці останні НИТКОВОДІІ можна опускати, паразитне зубчасте колесо (на кресленні не коли приймають спосіб утворення ділянки стана показане), зубчастому вінцю 73, ідентичному такими самими нитками, що й ті, які утворюють зубчастому вінцю 71 і закріпленому за допомогою халявки вироби Кожен з дванадцяті нитководпв шпонки на циліндрі ЗС Отже, в цій конфігурації здатний переміщатися і не залежить від подавачів обертання трансмісійного валу 25 передається обом циліндрам 1С, ЗС, що обертаються в одному Спочатку будуть описані ВІСІМ НИТКОВОДПВ, ЯКІ і тому самому напрямку, в той час як замки 1F, 3F обслуговують два циліндри 1С, ЗС Вони будуть залишаються нерухомими Механізований рушій показані позиціями-посиланнями G1, G2, G3, G4 22 від'єднано, так що каретки 17А, 17В для циліндра 1С та G5, G6, G7, G8 для циліндра залишаються нерухомими 2С На фіг 10 нитководіі показані в положеннях упора або обмеження, накладеними по два На У напрямку до верхньої частини машини фіг 8 вони показані у відведеному положенні, що розташована конструкція 75, що несе на собі дві допускається під час руху нитководія відносно труби 77, 79, СПІВВІСНІ з циліндрами 1С, ЗС, і кожна кільцевої голечниці, що стане ясним нижче з яких має поздовжній проріз 77F, 79F на боковому боці, зверненому до проміжного вузла - 11 з НИТКОВОДІІ G10, GH, G12 і G13 призначені для лапками 77А, 79А Дві труби використовуються, як прямолінійних голечниць 11 А, 11В Більш буде пояснено нижче, для утримування виробу в конкретно, НИТКОВОДІІ G10, G11 зв'язані з правильному положенні під час його утворення на голечницею 11В, тоді як НИТКОВОДІІ G12, G13 різних етапах роботи машини Дві труби 77, 79 зв'язані з голечницею 11А На фіг 10 ці останні можуть переміщатися у вертикальному напрямку, чотири НИТКОВОДІІ знаходяться в положенні упора як показано подвійною стрілкою 77 за допомогою або обмеження у КІНЦІВ їх ВІДПОВІДНИХ голечниць виконавчого механізму 81 Кожен з нитководпв G1-G8 переноситься своїм власним тримачем Нижні НИТКОВОДІІ G2, G4, G6, Нижче циліндрів 1С, ЗС розміщений засіб 85 G8 переносяться тримачами 121, тоді як верхні відомого типу для регулювання у вертикальному нитководіі G1, G3, G5, G7 переносяться напрямку положення циліндрів 1С, ЗС з метою тримачами 123 Тримачі 121 рухаються по регулювання довжини предмету одягу, що напрямним, що складаються з ВІДПОВІДНИХ пар утворюється Способи і призначення регулювання циліндричних стержнів 125, з змонтованою фахівцям у цій галузі техніки ВІДОМІ та їх опис тут паралельно до них зубчастою рейкою 126 Тримачі наводитись не буде 123 рухаються по напрямним, які складаються з Дві прямолінійні голечниці 11 А, 11В аналогічних циліндричних стержнів 127, з змонтовані так, щоб була можливість незначного 15 53672 16 у вступній частині, і які утворюють невід'ємну змонтованими паралельно до них зубчастими частину даного винаходу Далі, на другому етапі рейками 129 Рух окремих тримачів 121, 123, а процесу, кільцеві голечниці голок на циліндрах 1С, звідси і нитководіїв, по їх ВІДПОВІДНИМ напрямним, ЗС діють в поєднанні з прямолінійними забезпечується виконавчими механізмами, голечницями 11 А, 11В для формування основної змонтованими на кожному тримачі, які пускають в частини виробу Під час цього етапу виробничий дію ВІДПОВІДНІ малі зубчасті колеса, що процес можна здійснювати більшою КІЛЬКІСТЮ зчіпляються з зубчастими рейками 126 і 129 Малі різних способів зубчасті колеса, з'єднані з тримачами 121, показані позицією-посиланням 131, а з'єднані з На фіг11А-1ІТ схематично показані рухи тримачами 123 - позиціями-посиланнями 133, тоді органів утворення тканини під час виконання як виконавчі механізми позначено позиціямипершого робочого способу посиланнями 135, 137, ВІДПОВІДНО Отже, вони На фіг 11А зображено граничне положення, створюють рух нитководіїв паралельно площині, яке для зручності прийматиме за початковий що містить осі циліндрів 1С, ЗС, і перпендикулярно момент в описі рухів окремих органів Вважається, цим осям що прямолінійні голечниці 11 А, 11В вже здійснили закривання так званого слоночного шва, тобто Кожен тримач 121, 123 має також другий нижньої ділянки основної частини між двома виконавчий механізм, що його позначено халявками шляхом перехрещування їх ниток у позицією-посиланням 139, 141, ВІДПОВІДНО, ЯКИЙ спосіб, який в основному відомий з прототипу, на управляє рухом ВІДПОВІДНОГО НИТКОВОДІЯ у який робилося посилання у вступній частині напрямку під прямими кутами до напрямку руху, забезпеченого виконавчими механізмами 135, 137 На фіг 11А показані нитководи G1, G2, G3, G4, і перпендикулярному осям циліндрів 1С, ЗС Рух що працюють на циліндрі 1С, і нитководи G5, G6, забезпечується обертанням ВІДПОВІДНИХ нарізних G7, G8, - які працюють на циліндрі ЗС Нитководи тяг 143, 145 що входять в зачеплення з гайкою, G10-G13 не показані Вони в цьому випадку не яка підтримується у ВІДПОВІДНИХ тримачах 121, використовуються, тому що середні частини 123 Вільний кінець цієї тяги з'єднаний з ділянки стана виготовляються з використанням напрямною 147, 149 типу ластівчиного хвоста, на ниток, що подаються нитководіями G1, G3, G6, G8, якій змонтовано опору 151, 153 ВІДПОВІДНОГО як буде описано нижче НИТКОВОДІЯ Поєднання рухів, що надаються Позиціями А1, А2, A3 і А4 схематично показані виконавчими механізмами 135, 137 і 139, 141, чотири подавачі замків 1F, тобто чотири групи дають можливість кожному нитководію слідувати клинів замків, що управляють підняттям та своїй ВІДПОВІДНІЙ кільцевій голечниці циліндрів 1С, опусканням голок циліндра 1С Позиціями А5, А6, ЗС по половині кола А7, А8 в аналогічний спосіб позначено подавачі замка 3F, зв'язаного з циліндром ЗС Позиціями А9 Нитководм G10-G13 змонтовані в аналогічний і А14 схематично показані подавачі, розташовані спосіб, але виконують зворотно-поступальні рухи на каретках 17А, 17В для голечниць 11А і 11В, по прямолінійному шляху, паралельному їх ВІДПОВІДНИМ голечницям 11 А, 11В Вони ВІДПОВІДНО розташовані на тримачах 154, 155, що ходять по Як показано також на фіг 11А, в зображеному напрямним 156, 157 їх передача руху по прикладі подавачі А1-А9, А14 перебувають у напрямним створюється системою зубчастих початковому положенні своєї лінії руху, яка, як рейок 159, 161 і малих зубчастих коліс 162, 163, які буде ясно при розгляді подальших креслень, зчіплюються один з одним Виконавчі механізми являє собою зворотно-поступальний хід 165, 167 обертають малі зубчасті колеса 162, 163 Нитководп G1-G8, схематично показані у вигляді маленьких кружків, так само знаходяться в Машина має чотири магазини для нитководіїв, початкових положеннях їх ВІДПОВІДНИХ ЛІНІЙ руху, розташовані збоку відносно робочих областей і близьких до їх ВІДПОВІДНИХ голечниць на середній схематично показані позиціями-посиланнями 171, площині, показаній позицією Р-Р, що містить осі 172, 173 і 174, які дають можливість замінювати циліндрів 1С і ЗС робочі нитководи автоматичною системою, аналогічною системі, що використовується для Як відомо, при плетінні трубчатих виробів, автоматичної заміни інструментів в поперемінно використовуються нитки лівої скрученості та правої скрученості, щоб утворити металорізальному верстаті З'єднання 147, 149 різні петельні ряди Ці НИТКИ ЯК правило типу ластівчина хвоста дає змогу легше позначають нитками S-скрученості та Zздійснювати заміну скрученості Для ясності, на фіг 11А в дужках для Способи утворення тканини кожного нитководія G1-G8 показаний тип Таким чином, було описано конструктивні скрученості нитки, що подається конкретним органи, тепер буде подано опис двох робочих нитководієм В техніці також відомо, що замість способів, хоча слід розуміти, що на тій самій ниток протилежних скрученостей можна машині можна виконувати ІНШІ процедури використовувати нитки з технічними та утворення тканини, використовуючи принципи, на структурними характеристиками, що яких грунтується цей винахід відрізняються, наприклад, одну з "Лікри" і другу з Під час першого етапу робочого циклу "Найлона" тощо В контексті цього опису і утворюються дві халявки виробу у звичайні формули винаходу, вираз "пара ниток різних способи, при яких безперервно обертаються характеристик" слід розуміти так, що воно означає циліндри 1С, ЗС Дві халявки можна починати з будь-яку можливу альтернативу чергуванню ниток закритого миска, застосовуючи одну з систем, S і Z скрученості описаних в публікаціях, на які зроблено посилання 17 53672 18 На фіг 11В зображено початок рухів подавачів спричинює повернення подавачів А9 і А14 до їх А1-А8, а звідси і замків 1F, 3F, на яких вони початкових положень При цьому русі, хоча розташовані На цьому етапі обертання подавач А9 все ще є пасивним, подавач А14 здійснюється по годинниковій ' стрілці, у випадку утворює другий ряд переплетінь вздовж голечниці подавачів А1-А4, розташованих на замку 1F 11В при розподілі нитки нитководієм G3 Нитки (стрілка f1), і проти годинникової стрілки, у випадку нитководнв G3 і G8 мають протилежні скрученості подавачів А5-А8, розташованих на замку 3F (S для G3 і Z для G8), так що два ПОСЛІДОВНІ ряди (стрілка f3) Під час цього етапу подавачі А9 і А14 переплетінь на голечниці 11В утворюються все ще нерухомі, тоді як ІНШІ подавачі починають нитками поперемінної скрученості При двох рухатися Спочатку вони зображують неробочу описаних з посиланням на фіг 11 Д-11Г рухах нитки ЛІНІЮ руху, яку показано на фіг11А і яка нитководнв G3 і G8 пройшли від кільцевих закінчується за межами площини, позначеної голечниць циліндрів 1С і ЗС, ВІДПОВІДНО, до позицією Р-Р, що містить осі циліндрів 1С, ЗС В прямолінійної голечниці 11В Це можна легко цьому положенні вони починають працювати на відрегулювати, гарантуючи, що кінець ВІДПОВІДНОГО голках, що відповідають кільцевим НИТКОВОДІЯ рухається між кільцевою голечницею та прямолінійною голечницею дещо після площини напівголечницям, за їх рухом прямують нитководм голок прямолінійної голечниці 11В На фіг 11В показано, що подавач А1 знаходиться приблизно на відстані двох третіх частин своєї Від положення, показаного на фіг 11F, активної лінії пересування по нижній (якщо подавачі А9 і А14 здійснюють неробочий хід дивитися на малюнок) кільцевій напівголечниці, справа наліво (фіг 11G), після чого йде наступний тоді як голки, які він піднімає і опускає, знову хід зліва направо (що закінчується в кінцевому постачаються ниткою нитководієм G1, що положенні, показаному на фіг 11Н), під час якого рухається від положення на середній площині Р-Р подавач А14 утворює ряд переплетінь вздовж разом з подавачем А1 Рух кінчика нитководія голечниці 11В ниткою, яка розподіляється прямує по кільцевій лінії голечниці внаслідок нитководієм G8, тоді як подавач А9 знову виконує подвійного переміщення (паралельного і неробочий хід При наступному ході справа наліво перпендикулярного площині Р-Р), що надається (перехід від фіг 11Н до фіг 111), нитководій G3 кожному нитководію G1-G8, як описано вище прямує за подавачем А14 від циліндра ЗС до Подавач А2 описує приблизно одну третю частину циліндра 1С, з метою утворення ряду переплетінь своєї власної лінії руху, за яким прямує нитководій вздовж голечниці 11В, тоді як подавач А9 G2 Подавачі A3 і А4 разом з нитководіями G3 і залишається пасивним G4, ВІДПОВІДНО, проходять по верхній кільцевій Отже, в ПОСЛІДОВНОСТІ етапів, що йде від напівголечниці циліндра 1С Положення на фіг11А до фіг 111, на прямолінійній голечниці циліндрі ЗС являє собою дзеркальне утворюються чотири петельні ряди переплетінь з відображення описаного положення, де подавачі використанням ниток, що розподіляються А5 і А6 діють на нижній кільцевій напівголечниці з нитководіями G3 і G8, тоді як на голечниці НА нитководіями G5 і G6, в той час як подавачі А7 і А8 переплетіння не утворюються з нитководіями G7 і G8 рухаються по верхній Проходження від фіг 111 до ф і г і и завершує кільцевій напівголечниці Рух триває, доки не активну ЛІНІЮ руху подавачів А2, А4 навколо буде досягнуто показаної на фіг 11Д конфігурації циліндра 1С і А5, А7 навколо циліндра ЗС, де тут подавачі A3 і А8 закінчили активну ділянку кожен нитководій досягає діаметрально своїх ЛІНІЙ руху і починають рухатися по нижнім протилежного положення відносно початкового напівголечницям, не утворюючи переплетінь, положення, показаного на фіг 11А оскільки їх нитководи G3 і G8 зупинилися В цей момент відбувається зміна на зворотний приблизно на середній площині Р-Р Подавачі А1 і рух замків 1F, 3F, а звідси і їх подавачів А1-А8, де А6 аналогічним чином закінчили свою активну подавачі А1-А4 починають обертатися проти ЛІНІЮ руху і починають рухатися по верхнім годинникової стрілки, а подавачі А5-А8 - по напівголечницям, не утворюючи переплетінь, годинниковій стрілці навколо їх ВІДПОВІДНИХ оскільки нитководи G1 і G6 зупинилися приблизно циліндрів На фіг 11К подавач А2 почав утворення на площині Р-Р Подавачі А2 і А4 на циліндрі 1С і переплетінь на нижній напівголечниці циліндра 1С, подавачі А5 і А7 на циліндрі ЗС все ще використовуючи нитку, що розподіляється знаходяться в проміжному положенні на своїй нитководієм G1, тоді як подавач А4 почав активній лінії руху навколо ВІДПОВІДНИХ утворення переплетінь на верхній напівголечниці напівголечниць Подавачі А1 і A3 досягли приблизно площини Р-Р, звідки починається їх активна ЛІНІЯ руху Ситуація В цей момент каретки 17А, 17В з їх на циліндрі ЗС виявляється дзеркальним ВІДПОВІДНИМИ подавачами А9 і А14 здійснюють рух відображенням цієї ситуації, коли подавач А5 справа наліво (фіг 11Е) На цій лінії руху подавач починає утворення переплетіння ниткою, що А9 пасивний, тоді як подавач А144 утворює ряд розподіляється нитководієм G6 на нижній переплетінь вздовж прямолінійної голечниці 11В з голечниці, а подавач А7 починає утворення свого подачею нитки нитководієм G8, який рухається по власного петельного ряду переплетінь на верхній прямолінійній голечниці від свого місця напівголечниці, використовуючи нитку, що розташування, показаного на фіг11Д, до свого розподіляється нитководієм G8 Подавачі А6, А8 місця розташування, показаного на фіг 11Е завершують свій неробочий хід, щоб почати При подальшому проходженні від конфігурації, утворення переплетінь від моменту, коли вони показаної на фіг 11Е, до конфігурації, показаної на проходять площину Р-Р фіг 11F, зворотний рух каретки 17А, 17В 19 53672 20 На фіг 11L усі ВІСІМ подавачів А1-А8 працюють створюваними на двох напівголечницях циліндра на своїх ВІДПОВІДНИХ голечницях Можна легко 1С, СЗ і С4 являють собою дві ділянки, що перевірити, що нитки розподіляються таким чином, створюються двома напівголечницями циліндра що на кожній напівголечниці утворюються петельні ЗС, а С5 і С6 є ділянками/ які утворюються ряди поперемінно нитками Z і S скрученості прямолінійними голечницями 11А і 11В, ВІДПОВІДНО Позиціями В1-В6 показані Ліни ділення На фіг11М, на циліндрі 1С подавачі А4 і А2 між шістьма зазначеними вище ділянками Слід пройшли за межі кінця свого дійсного активного зазначити, що вздовж ЛІНІЙ В1 І В4 створюється ходу і їх ВІДПОВІДНІ нитководп G3 і G1 виявляються з'єднання між ВІДПОВІДНИМИ ділянками С1, С2 і СЗ, нерухомими приблизно на середній площині, тоді С4 просто подачею кожної нитки не тільки до цієї як на циліндрі ЗС подавачі А7 і А5 приблизно конкретної напівголечниці, але також до перших завершують свій активний хід, в КІНЦІ ЯКОГО кількох голок сусідньої напівголечниці Таким нитководп G8 і G6 будуть ліворуч на середній чином, наприклад нитка, що розподіляється площині, як можна бачити на наступній фіг 11N нитководієм G1, подається також до перших При проходженні від фіг 11М до ф і г і Ш кількох крайніх лівих голок верхньої напівголечниці відбувається також рух подавачів А9 і А14 зліва циліндра 1С (порівняйте фіг 11С і 11Д) направо У цей час подавач А14 виконує неробочий хід, тоді як подавач А9 утворює ряд Перехід нитки від кільцевої голечниці до переплетінь вздовж прямолінійної голечниці 11 А, прямолінійної голечниці не створює проблем використовуючи нитку, що розподіляється Однак, перехід ґі у зворотному напрямку вимагає нитководієм G1, який рухається від кільцевої забезпечення ВІДПОВІДНОГО НИТКОВОДІЯ додатковим голечниці циліндра 1С до прямолінійної голечниці напрямним елементом, що виконує функцію, 11А і прямує за рухом подавача А9 з метою показану на фіг14А-14Р, які ілюструють спосіб, у досягнення положення, показаного на фіг 11N який спільний нитководій G переходить з своєю спільною ниткою F від прямолінійної голечниці 11В Після ЦЬОГО, ДЛЯ одержання показаної на до напівкільцевої голечниці 1С, де голечниці фіг 11Р конфігурації, подавачі А9 і А14 здійснюють зображені їх ВІДПОВІДНИМИ голками На фіг14А хід справа наліво, причому подавач А14 виконує нитководій розподіляє свою нитку по голках неробочий хід, тоді як подавач А9 утворює прямолінійної голечниці На фіг 14В нитководій петельний ряд переплетінь вздовж голечниці 11А, знаходиться між прямолінійною голечницею 11А і використовуючи нитку, що розподіляється кільцевою напівголечницею циліндра 1С та нитководієм G6, який в результаті рухається рухається між двома голечницями (фіг 14С) В цей справа наліво Після цього (перехід до момент напрямний орган G1, що належить конфігурації на фігНО.), подавачі А9 і А14 спільному нитководію G, тимчасово залишається в здійснюють неробочий хід справа наліво, а потім положенні, досягнутому на фіг 14С, хоча (переходячи від фігНО, до фіг 11R) хід зліва нитководій G рухається назад (фіг 14Д) , обидва направо, при якому подавач А9 використовує органи G і G' переміщаються аж до кільцевої нитку з нитководія G1 з метою утворення третього голечниці 1С, а нитководій G потім продовжує своє петельного ряду переплетінь вздовж голечниці проходження по цій кільцевій голечниці 1С 11 А, тоді як подавач А14 виконує неробочий хід (фіг 14F), дозволяючи, таким чином, голкам Таким чином, нитководій G1 повертається до кільцевої голечниці захопити нитку F, що вихідного положення, показаного на фіг11М При розподіляється через напрямний орган G', який подальшому русі до конфігурації, показаної на потім прямує за нитководієм G і повертається до фігИБ, подавачі А9, А14 повертаються зліва свого боку направо, причому подавач А14 здійснює неробочий хід, а подавач А9 утворює четвертий фіг 12 ілюструє частину плетеної тканини, петельний ряд переплетінь, використовуючи одержаної у описаний вище спосіб Позиціями С1, нитку, що розподіляється нитководієм G6, який, СЗ та С5 і тут позначені ділянки основної частини, таким чином, вертається до вихідного положення, створюваної на кільцевих напівголечницях показаного на фіг 11N циліндрів 1С і ЗС і на прямолінійній голечниці 11А Все зображення являє собою зону, зменшену до Подальше поновлення обертання подавачів петельних рядів трьох переплетінь, але слід А1-А8 (фіг 11Т) пускає в рух органи утворення розуміти, що утворена тканина поширюється на тканини (подавачі А1-А8 і нитководп G1-G8) назад значно більше число переплетінь Схематично до початкового показаного на фіг 11А положення, показані на фіг 12 петельні ряди служать для щоб почати новий цикл Робота циклічно демонстрування шляхів окремих ниток, які повторюється, доки не буде закінчено ділянку утворюють різні зони Нитки, позначені позицією F, стана, включаючи необов'язкове створення після якої йде цифра, що відповідає нитководію, еластичного поясу з використанням відомої від якого вони були розподілені (наприклад, нить техніки F1 була розподілена нитководієм G1 і так далі) На фіг 13 схематично показано виріб, Заради простоти, нитки Z-скрученості показані створюваний цією дією утворення тканини L1 і L2 чорним кольором, а нитки S-скрученості білим являють собою дві халявки, а С являє собою кольором Як ясно з цієї фігури, у той час як основну частину Остання створюється, в частини С1-С4 утворені лицевою тканиною, основному, в шести зонах або ділянках, які частини С5 і С6 утворені виворітною тканиною Це утворюються, ВІДПОВІДНО, чотирма становить характерну особливість виробу, напівголечницями циліндрів 1С, ЗС (тобто кожною створюваного машиною, що відповідає цьому з голок половини циліндра) і двома винаходу, де певні ділянки С5 і С6 основної прямолінійними голечницями С1 і С2 є ділянками, 21 53672 22 частини створюються прямолінійними нерухомими голечницями, які працюють в зворотній При продовженні обертання (фіг 16С) подавачі конфігурації відносно кільцевих голечниць, що А2, А4, А5, А7 також починають утворювати утворюють бокові ділянки основної частини ВІДПОВІДНІ петельні ряди, використовуючи нитки, що розподіляються нитководіями G2, G4, G5 і G7 Під час утворення основної частини, виріб Потім подавачі А9, А14 здійснюють хід зліва всередині машини набуває положення, направо (стрілка 111 на фіг 16Д), під час якого вони схематично показаного на фіг 15 Халявки L1 і L2, утворюють ряд переплетінь вздовж голечниць утворені на попередньому етапі голками 5 11 А, 11В нитками, що розподіляються циліндрів 1С і ЗС, усмоктуються всередину труб 77 нитководіями G11 і G13, ВІДПОВІДНО На фіг 16Д і 79, в яких створено вакуум Нижні КІНЦІ ДВОХ труб нитководій G11 розташовується над нитководієм знаходяться поблизу площини, на якій G10 На фіг 16Е показано кінцеве положення, що утворюється тканина на циліндрах 1С, ЗС Пара досягається нитководіями прямолінійних лапок або виступів 77А і 79А проходить від двох труб 77 і 79 у напрямку до прямолінійних голечниць, коли подавачі циліндрів продовжують голечниць для утримання тканини, що обертатися утворюється, в правильному положенні Проміжні На фіг 16F показано початок зворотного ходу ділянки С5 і С6 основної частини, що утворюються подавачів А9, А14 справа наліво Під час цього прямолінійними голечницями 11А і 11В, ходу лодавач А9 утворює петельний ряд усмоктуються в середню зону між двома трубами переплетінь вздовж голечниці 11А, 77 і 79 Прорізи 77F і 79F вздовж двох труб 77 і 79 використовуючи нитку, що розподіляється дають можливість тканині створюваної основної нитководієм G12, який здійснює рух справа наліво частини рухатися вгору, щоб правильно м У подібний спосіб подавач А14 створює петельний утворили голки 5 циліндрів 1С і ЗС і голки 13 ряд переплетінь вздовж голечниці 11В ниткою голечниць 11 А, 11В В той час, як халявки L1, L2 нитководія G10, який слідує справа наліво На збільшуються від площини голок 5 у напрямку фіг 16G показано кінцеве положення, що вниз, середні ділянки С5 і С6 основної частини досягається проміжними подавачами А9, А14 в збільшуються від голечниць 11 А, 11В вверх і, КІНЦІ цього ходу Подавачі А1-А8 продовжують свої отже, виявляються у виворітній тканині власні лінії руху На фіг 16G подавачі А6 і А8 закінчили активну частину свого ходу і їх ВІДПОВІДНІ На фіг16А-16Р показаний другий спосіб нитководи G6 і G8 зупинені приблизно на середній утворення тканини машиною, що відповідає цьому площині Р-Р, діаметрально протилежній винаходу На цих фігурах так само, як і на фіг НАположенням, що вони займають на фіг16А При НТ, позиціями-посиланнями А1-А8 показані ВІСІМ продовженні обертання (фіг 16Н), решта подавачів подавачів навколо двох циліндрів 1С і ЗС А1-А5, А7 також досягають середньої площини і (подавачі А1-А4 для циліндра 1С, подавачі А5-А8 у кінця їх активного ходу, залишаючи нитководп в випадку циліндра ЗС) І тут позиціями G1-G4 діаметрально протилежних положеннях, які вони показані нитководи, які належать циліндру 1С, а займали на фіг 16А Кожен подавач А1-А8 виконує G5-G8 - нитководи, що належать циліндру ЗС додатковий неробочий хід, щоб вивести їх з дії Позиції А9 і А14 показують подавачі, що належать перед зміною на зворотний їх рух прямолінійним голечницям 11 А, 11В, тоді як G10G13 являють собою чотири додаткові нитководи, Між фіг 16Н і фіг 161, подавачі А1-А8 змінюють які належать двом прямолінійним голечницям на зворотний свій напрям руху, як показано нитководи G12, G13 (з нитками S і Z скрученості, стрілками f1, f3 Подавачі А9 і А14 тимчасово ВІДПОВІДНО) ДЛЯ голечниць 11 А, і нитководи G10, залишаються нерухомими Подавачі А9, А14 також G11 (з нитками S і Z скрученості) для голечниць послідовно здійснюють неробочий хід зліва 11В направо і потім активний хід справа наліво, під час якого вони утворюють петельний ряд переплетінь На фіг 16А показано граничне положення, яке вздовж голечниці 11 А, використовуючи нитку, що зазвичай прийматиметься як початковий момент розподіляється нитководієм G13 і петельний ряд робочого циклу, зображеного подальшими переплетінь вздовж голечниці 11В, фігурами, і під час якого будуть утворені чотири петельні ряди переплетінь на кожній частині використовуючи нитку, що розподіляється голечниці В показаній на фіг 16А конфігурації (яка нитководієм G11 Отже, на фіг 161 всі нитководи по суті відповідає конфігурації на фіг11А) замки G10-G13 знаходяться між прямолінійними 1F, 3F, що належать двом циліндрам 1С, ЗС, голечницями і циліндром 1С починають обертатися по годинниковій стрілці На фіг 16J можна бачити, що на цій стадії дії, (стрілка f1) і проти годинникової стрілки (стрілка окремі подавачі А1-А8 утворюють ВІДПОВІДНІ f3), відповідно Подавачі А1-А8 спочатку описують петельні ряди переплетінь нитками, які неробочу частину ходу, що приводить кожен з них відрізняються від ниток попереднього етапу до середньої площини, показаної позицією Р-Р подавач А1 утворює переплетіння ниткою, що Спочатку подавачі А1, A3 і А6, А8 проходять за розподіляється нитководієм G2 і так далі Як і в межі середньої площини При проходженні цього способі, описаному з посиланням на фіг 11А-11Т, положення, вони починають свій активний хід, під так і в цьому випадку нитководн G1-G4 та G5-G8 час якого вони утворюють переплетіння вздовж розподіляють нитки з поперемінними Z і S ВІДПОВІДНИХ кільцевих напівголечниць нитками, що скрученостями таким чином, що наприкінці розподіляються їх ВІДПОВІДНИМИ нитководіями А1, робочого циклу на кожній кільцевій напівголечниці A3, А6, А8 Цю конфігурацію зображено на утворюються чотири петельні ряди переплетіння з фіг 16В Подавачі А9 і АІ4 тимчасово виявляються поперемінними нитками S і Z скрученостей 24 23 53672 На фіг 16J показано також початок наступного На фіг 19А-19Е подано вид згори послідовних ходу зліва направо подавачів А9 і А14 Кожен з них положень двох пар балансирів при утворенні утворює один петельний ряд переплетінь вздовж чотирьох послідовних петельних рядів переплетінь голечниць 11А і 11В нитками нитководмв G10 і для основної частини С одягу На фіг 19А видно ли G12 Проходячи через показане на фіг 16К два протилежні балансири, розташовані в одній і положення, де подавачі А9 і А14 завершують свій тій самій площині, тому що балансири другої пари хід, вони досягають показаного на фіг 16L знаходяться нижче і вище, і тому їх не видно положення кінця ходу, де нитководп G10 і G12 Обидві пари балансирів можна бачити відділеними виявляються у кінця циліндра ЗС в пасивному одна від одної на фіг 19В і фіг 19Д положенні, тоді як нитководп G11 і G13 Два балансири 201, 203 і 205, 207 двох пар виявляються у кінця циліндра 1С змонтовані на ВІДПОВІДНИХ спарених хитних важелях 209, 211, які повертаються на спільних На фіг16М подавачі А9 і А14 здійснюють осях Х1, Х2 Чотири балансири і чотири спарені неробочий хід справа наліво, щоб досягнути хитні важелі разом визначають чотири показане на фіг 16N положення, тоді як подавачі чотиристержневі ланцюги А1-А8 продовжують обертатися до показаного на фіг 16Р положення В цьому положенні всі Нитководп на одній і тій самій системі подавачі і нитководм займають положення, пронумеровані так, як прийнято на фіг 10 показане на фіг 16А Нитководп G1 і G5 змонтовані на балансирі 207, нитководп G2 і G6 на балансирі 203, нитководп G3 На фіг16А-16Р кожен нитководій показаний з та G7 - на балансирі 205 і нитководм G4 та G8 -на своєю конкретною ниткою Рухи нитководп в G10балансирі 201 3 метою спрощення креслення, G13 в бокові положення здійснюються таким подавачі циліндрів опущені, але слід розуміти, що чином, щоб спричинити перехрещування ниток, вони здійснюють зворотно-поступальні рухи і що вони розподіляють, нитками, які синхронізовані з рухом нитководив G1-G8, як вже розподіляються нитководіями G1-G8, так що було показане у варіанті, наведеному на фіг 16Ачастини тканини, утвореної на прямолінійних 16Р На фіг 19А нитководп накладені парами один голечницях 11 А, 11В, з'єднуються з частинами, що на одного, і на цій фігурі цю обставину відзначено утворюються на чотирьох кільцевих використанням подвійної нумерації напівголечницях На фіг 17 показано частину виробу, який На протилежність попереднім варіантам виготовляється у цей спосіб Ті Ж самі міркування, втілення, кожна з прямолінійних голечниць 11 А, які були висловлені щодо фіг 12, застосовні також і 11В має два подавачі, позначені позиціями А9', А" тут Позиціями F10 і F11 показані нитки, що і А14', А14", ВІДПОВІДНО, а не лише один Рухи двох розподіляються нитководіями G10 і G11, які пар подавачів здійснюються в протилежних утворюють проміжну задню частину С6 Позиціями напрямках, в тому значенні, що вони рухаються F3 і F4 показані нитки, що розподіляються водночас зворотнопоступальне, але в нитководіями G3 і G4 для утворення частини С2, протилежних напрямках Прямолінійні голечниці тоді як позиціями F7, F8 позначені нитки, які також мають нитководп G10-G13, які в цьому розподіляються нитководіями G7 і G8 для випадку пересуваються подавачами А9', А9", А14', утворення частини С4 А14" так само, як і в прямолінійній машині, і в ПОСЛІДОВНОСТІ, що її буде описано нижче Щойно описаний спосіб має перевагу порівняно з попереднім способом, яка полягає в Посилаючись на фіг19А-19Е, спочатку буде тому, що в ньому можна використовувати іншу наведено опис ПОСЛІДОВНОСТІ ДІЙ, завдяки яким нитку для середньої частини ділянки стана, що утворюється основна частина, тоді як механізми, відрізняється від нитки, яка використовується для що пускають в дію балансири, будуть описані бокових частин Це означає, що, наприклад, пізніше В подальшому описі, коли робиться ластовицю можна робити Іншою ниткою посилання на певні кутові переміщення, ці переміщення слід розуміти як приблизні та Варіант втілення з балансирами, що показові, а звідси не обмежуючими, якщо не коливаються (фіг 18-23) зазначено особливо На фіг 18-23 зображений інший спосіб руху нитководпв В зображеній на фіг 19А конфігурації, У цьому варіанті втілення, нитководп, що нитководп перебувають у граничному положенні, належать двом циліндрам 1С і ЗС, рухаються на що відповідає положенню фіг 16А Спарені хитні двох парах протилежних балансирів 201, 203 і 205, важелі 209, 211 починають повертатися з 207 Показаний на фіг 18 переріз ілюструє чотири відносним кутовим переміщенням на 90°, так що пари накладених балансирів, тому що цей варіант коли хитні важелі 211 здійснюють кутове втілення забезпечує можливість отримати багато переміщення на 180° проти годинникової стрілки пар балансирів для вибору великої КІЛЬКОСТІ різних (фіг 19В), хитні важелі 209 здійснюють ниток на різних етапах процесу утворення виробу переміщення лише на 90° в тому самому Однак, в інший частині опису посилання напрямку У показаному на фіг 19В положенні, робитиметься лише на дві пари балансирів, нитководп G1, G3, G5, G7 утворили повний причому слід розуміти, що коли використовуються петельний ряд переплетінь своїми ВІДПОВІДНИМИ більше накладених пар (завжди парна КІЛЬКІСТЬ), нитками навколо своїх власних кільцевих способи роботи залишаються по суті такими напівголечниць, тоді як нитководп G2, G4, G6 і G8 самими, за винятком того, що як альтернативу утворили приблизно половину петельного ряду можна використовувати велику КІЛЬКІСТЬ своїми нитками У той самий час створено балансирів з ВІДПОВІДНИМИ НИТКОВОДІЯМИ петельний ряд переплетінь вздовж прямолінійних 25 53672 26 голечниць 11 А, 11В, використовуючи нитки від але в протифазі, можна використовувати дві нитководив G11 і G12 за допомогою подавачів А9' і каретки, прикріплені, наприклад, до ременя, який А14', в той час як нитководи G10 і G13 все ще рухається навколо двох ШКІВІВ, ДЛЯ отримання не розподіляють нитки на подавачі А9" і А14", які ще співпадаючих по фазі рухів, а не дві каретки 17А, не скінчили свій хід 17В, об'єднані одна з одною, або які в інший спосіб пускаються в дію в одному і тому самому Далі, на фіг 19С балансири 205, 207 все ще напрямку знаходяться в положенні, показаному на фіг 19В, тоді як балансири 201, 203, що були під кутом 90° Тепер буде описано можливий механізм для за ними на фіг 19В, тепер завершили перший 180° управління синхронним рухом спарених хитних хід, так що нитки нитководив G2, G4 G6 і G8 важелів 209, 211, а звідси і балансирів 201-207, з завершили свої ВІДПОВІДНІ петельні ряди посиланням на фіг 18, 20 і 21 В цьому переплетінь У той самий час нитководи G10 і G13 ілюстративному варіанті втілення рух одержується та їх ВІДПОВІДНІ подавачі А9" і А14' також скінчили від валу 25, для чого на його верхньому КІНЦІ за свій хід Отже, в цій конфігурації, на кожній допомогою шпонки закріплено малу шестерню кільцевій напівголечниці утворено два петельні 221, що зчіпляється з зубчастим вінцем 223, ряди переплетінь, а вздовж кожної прямолінійної прикріпленим за допомогою шпонки до порожнього голечниці також утворено два петельні ряди валу 225, який підтримується боковим блоком 227 переплетінь На фіг 19С петельні ряди позначено Порожній вал 225 закінчується в циліндричній штрихами і ЛІНІЯМИ у вигляді ланцюжка втулковій частині 229, яка підтримує два маленькі поршні 231, 233, горизонтальні осі яких центровані У цей момент напрям обертання хитних у вертикальній площині, що містить ось валу 225 важелів 209 і 211 реверсується На фіг19Д Два поршні 231, 233 підтримуються балансири 205 і 207 знову виявляються у центрифуговим способом двома циліндричними, вихідному положенні, показаному на фіг 19А, працюючими на стискання пружинами, здійснивши 180° хід в протилежному напрямку спричинюючи їх стискання через два ВІДПОВІДНИХ відносно попереднього ходу, в той час як ролика 235, 237 відносно внутрішньої поверхні балансири 201, 203 відстають на 90° Внаслідок ВІДПОВІДНИХ коливальних ексцентриків, форму яких цього, кожна нитка, що розподіляється можна бачити на фіг 21 і 22 Два ексцентрики 241, нитководіями G1, G3, G5 і G7, створила один 243, зв'язані з верхнім поршнем 231, визначають повний петельний ряд навколо ВІДПОВІДНИХ (фіг 21А) активну внутрішню поверхню кільцевих напівголечниць, тоді як нитководи G2, циліндричної форми, поділену на дві частини G4, G6 і G8 все ще рухаються і здійснили різної довжини, де два ексцентрики є не приблизно половину ходу з метою утворення однаковими Більш конкретно, ексцентрик 241 має приблизно половини петельного ряду своїми довжину по колу, що дорівнює приблизно 270°, нитками Подавачі А9', А9", А14', А14" та їх різні тоді як ексцентрик 243 має довжину по колу, яка нитководи G10-G13 виконують хід в протилежному дорівнює приблизно 90° Позиціями 241Х та 243Х напрямку до вже описаного напрямку, нитководи показані дві вертикальних осі повороту двох G11 і G12 досягли кінця своїх ходів, тоді як ексцентриків 241, 243 Коливанням ексцентриків нитководи G10 та G13 знаходяться ще в управляють виконавчі механізми, які не показано проміжному положенні На фіг 19Е органи Як видно на фіг21А-21Д, коливання ексцентриків утворення тканини повернуті в положення початку 241, 243 створює радіальний рух поршнів 231 циклу, що його показано на фіг 19А Як ясно з поданої на фіг 19А-19Е ПОСЛІДОВНОСТІ, два 180° ходи хитного важелю 209 і хитного важелю 211 забезпечують два ходи балансирам 201-207, з утворенням чотирьох петельних рядів переплетінь вздовж прямолінійних голечниць 11 А, 11В і по чотирьом кільцевим напівголечницям, що визначаються двома циліндрами 1С, ЗС Маючи альтернативні нитки в нитководіях (наприклад нитки S- та Zскрученостей, ВІДПОВІДНО), петельні ряди утворюються поперемінне нитками S і Z скрученостей Буде показано, що тільки-но описаний варіант має конкретну перевагу, яка полягає в тому, що він сильно спрощує робочий механізм нитководив У той час як нитководи G10-G13 можна рушити, як в звичайних прямолінійних машинах, нитководи G1G8, що належать двом циліндрам, пускаються в рух синхронно шляхом дії на чотири спарені хитні важелі 209, 211 Всі рухи обох спарених хитних важелів і кареток, на яких розміщені подавачі А9', А9", А141, А14", можна здійснити від • руху замків, що несуть подавачі циліндрів 1С і ЗС Оскільки подавачі А9', А9" з одного боку і подавачі А14', А14" з іншого боку пускаються в дію синхронно, СПІВВІСНО з циліндричною втулковою частиною 229 знаходяться два накладені диски 245, 247, перший з яких виготовлений як одне ціле з валом 249, який, діючи через відповідне шпонкове з'єднання, повертає спарений хитний важіль 211, і отже викликає коливання балансирів 205, 207, тоді як другий диск 247 невід'ємно з'єднаний з порожнім валом 251, який, діючи через шпонкову систему, повертає спарений хитний важіль 209, а звідси спричинює коливання балансирів 201, 203 Внутрішній вал 249 з'єднаний з селектором 253, який може зсувати в осьовому напрямку вал 249 і порожній вал 251 таким чином, що він може зчіплятися з іншим хитним важелем, під'єднаним до інших балансирів з іншими нитководіями, що несуть ІНШІ типи ниток Диск 245 містить дві групи тангенціальних вирізів, рознесених на 135° один від одного і які простягаються по колу приблизно на 45° Тангенціальні вирізи 245А, 245В діють в поєднанні з поршнем 231 для встановлення тимчасового механічного крутильного зв'язку між втулковою частиною 229 і диском 245 для передачі обертання ведучого валу 25 валу 249, а звідси хитному важелю 211 27 53672 28 В аналогічній компоновці навколо поршня 233 247, які лежать нижче розташовані два ексцентрики 261 і 263, які На фіг 22А-22Д показані різні положення, до їх визначають активну циліндричну поверхню набувають під час одного і того самого робочого Названі ексцентрики повертаються відносно двох циклу, поршень 233, ексцентрики 261, 263 та диск вертикальних штифтів 261Х, 263Х, які зміщені на 247 Для зручності ілюстрування, на фіг22А-22Д 90° від штифтів 241Х, 243Х Ексцентрики 261, 263 показані приклади зміщення на кути 90° від мають ідентичну форму, диск 247 має два вирізи показаних кутів на ВІДПОВІДНИХ фіг21А-21Д 247А, 247В на протилежних бокових сторонах з Наприклад, на фіг 22А зображено стан, при якому протягом, дещо більшим від 90° Вони діють разом втулка 229 вже виконала перші 90° свого ходу від з поршнем 233, щоб тимчасово з'єднувати вал 251 початкового моменту, показаного на фіг21А для обертання з циліндричною втулкою 229, а циклу Від початку кутового ходу, протягом перших звідси і для передання обертального руху хитному 135° обертання валу 225 і втулки 229, диск 247 важелю 209 залишається нерухомим У цей момент поршень упирається в торцеву поверхню вирізу 247В і На фіг 21А-21Д показані рухи ексцентриків починає переносити диск 247 навколо разом з 241, 243, поршня 231 і диску 245 протягом одного собою до показаного на фіг 22В положення, тобто робочого циклу, під час якого балансири 201-207 і на 180° В цій конфігурації вирізи 245А, 245В після хитні важелі 209, 211 здійснюють рухи, описані з цього змінили своє положення порівняно з фіг 22А посиланням на фіг19А-19Е Фіг21А відповідає Ексцентрики повертаються, щоб змусити поршень положенню балансирів на фіг19А Поршень 231 233 вийти з вирізу 245В і дати змогу циліндричній знаходиться всередині вирізу 245В Обертання втулці 229 завершити свій кутовий хід на останні проти годинникової стрілки валу 225, а звідси і 45° (положення не показано), в той час як циліндричної втулки 229, не передається валу 249 зв'язаний хитний важіль утримується нерухомо У протягом наступних 45°, тому що це становить цей момент вал 225 і циліндрична втулка 229 кутовий протяг вирізу 245В В КІНЦІ ЦЬОГО повороту реверсують свої напрямки обертання На фіг22С на 45° поршень 231 упирається в торцеву показано конфігурацію системи після повороту на поверхню вирізу 245В і супроводжує диск 245 до 90° в зворотному напрямку Ексцентрики 261, 263 положення, показаного на фіг 21В, змушуючи диск повернуто до положення, в якому вони штовхають 245 (а звідси і вал 249 та прикріплений до нього поршень 233 у доцентровому радіальному спарений хитний важіль 211) здійснити поворот на напрямку Після повороту на 135° від положення, кут 180° Це відповідає поворотному руху на 180°, де напрям обертання було реверсовано, поршень що здійснюється при проходженні від положення 233 знову стикається з торцевою поверхнею вирізу на фіг 19А до положення на фіг 19В При 247В і, "при продовженні обертання циліндричної подальшому повороті на 135° циліндричної втулки втулки 229, диск 247 знову встановлює обертання, 229, диск 245 залишається нерухомим, оскільки доки не досягне показаної на фіг22Д конфігурації, поршень 231 виходить в радіальному напрямку де ексцентрики 261, 263 повертаються, щоб На фіг 21С вал 225, а звідси і втулка 229, змусити поршень вийти з вирізу 247В Подальший завершили поворот на 360°, і тепер їх рух поворот на 45° переводить систему в свою змінюється на зворотний, внаслідок реверсування початкову конфігурацію, готову для нового циклу напрямку обертання валу 25, а звідси і подавачів циліндрів 1С і ЗС (які В цьому варіанті втілення На фіг 20 наведено діаграму, що ілюструє обертаються, в одному і тому самому напрямку кутові ходи різних органів По осі х подано кутове один з одним) Коли циліндрична втулка 229, а положення обертання валу 225 і циліндричної звідси і поршень 231, досягають показаного на втулки 229, тоді як по осі у відкладається кут фіг 21С положення, ексцентрики 241, 243 повороту циліндричної втулки 229, диску 245 і повертаються у початкове положення, щоб диску 247 Позиціями-посиланнями f1, f2 і f3 штовхати поршень у виріз 245А Потім вони показані три діаграми, які стосуються валу 225, слідують за поворотом на 45° втулкою 229, під час диску 245 і диску 247 якого відсутнє механічне з'єднання з диском 245, і Описаний вище варіант також дає можливість в результаті хитний важіль 211 все ще конструювати велику КІЛЬКІСТЬ машин для залишається нерухомим, доки поршень 231 не одночасного утворення множини виробів На упреться в торцеву поверхню вирізу 245А, і- після фіг 23 показано конфігурацію з двома парами цього почне штовхати диск 245 навколо разом з циліндрів 1С, ЗС та 1С, ЗС з двома парами собою в обертальному русі Це обертання диску прямолінійних голечниць 11,11' В цьому випадку 245 триває на 180° до показаного на фіг 21Д кожний балансир несе чотири нитководи положення, де ексцентрики повертаються, щоб Переміщення синхронізується по двом секціям спричинити радіальний центрифуговий рух машин 1С, ЗС, 11 та 1С, ЗС , 11' поршня 231 і, отже, від'єднати диск 245 Варіант втілення, показаний на фіг 24-28 (нерухомий) від циліндричної втулки 229 Втулка Схематично машина містить два робочі бокові продовжує обертатися, доки не закінчить 360° хід, вузли 501, 503, кожен з яких має циліндр 501С, тобто доки вона не повернеться у показане на 503С утворення тканини по суті звичайного типу з фіг 21А положення, де здійснюється реверсування голковими пазами, в яких можуть ковзати голки руху і коливання ексцентриків 241, 243 505, напрямлячі 507 (фіг ЗО), замки 501F, 503F • двох циліндрів 501 С, 503С, що несуть на собі Спарені хитні важелі 209 і 211 з'єднані з клини замків управління рухом напрямляча 507 ВІДПОВІДНИМ засобом 210 гальмування (фіг 18), що голок 505 в потрібний момент зупиняє їх рух, так що їх сила інерції не переносить їх за межі рухів дисків 245, Кожен циліндр 501 С, 503С має кільце 501 А, ЗО 29 53672 503A для платин Кожен з двох робочих блоків 501 пластиною 537 нарізний штифт 555 Гвинт 547 і 503 має аналогічну конструкцію і виконує функції, проходить через машину і, при симетричному аналогічні функціям циліндра звичайної розташуванні пар конічних шестерень 549, 551, діє круглов'язальної машини для виробництва панчіх на пластину 537 іншої прямолінійної голечниці 511В Шляхом обертання гвинта 547 можна Між двома робочими боковими вузлами 501 і змінювати положення обох пластин 537, 503 розташований проміжний вузол 511, що викликаючи їх рух по їх ВІДПОВІДНИМ напрямним складається з двох коротких похилих голечниць 531 Це забезпечує засіб регулювання відстані між 511 А, 511В (фіг 25), кожна з яких має свій власний прямолінійними голечницями 511 А, 511В, щоб при голковий паз 512 для розміщення і спрямування необхідності можна було пропустити більш товсті голок 513, та напрямлячі, які більш докладно буде частини виробу, наприклад еластифіковану поясну описано нижче Для кожної голечниці 511А, 511В є тасьму каретка 517А, 517В з електронним селектором, вона пускається в зворотно-поступальний рух по Розташування органів приведення в дію голок прямій лінії вздовж відповідної голечниці і несе на і платин обох прямолінійних голечниць 511 А, 511В собі голку і клини замка управління напрямлячем тепер буде більш докладно описано з посиланням Дві прямокутні голечниці 511 А, 511В змонтовані на фіг 25 і 28 На фіг 25 зображені напрямлячі 561, подібно перевернутій літері V, верхівка якої які ковзають в індивідуальних пазах 563 в пластині спрямована вниз, і розміщені симетрично площині, 537 На протилежність тому, що відбувається в що містить осі циліндрів 501 С, 503С звичайних машинах, напрямлячі 561 діють не безпосередньо на п'ятки голок 513, а на стержні Як буде пояснено нижче, два циліндри 501, 565, які передають рух голкам 513 через хитні 503 утворюють халявки виробу, а пізніше ці ж важелі 567 (див , зокрема, збільшене зображення циліндри в поєднанні з двома прямолінійними на фіг 26), кожен з яких повертається відносно осі голечницями 5 11 А, 511В утворюють ділянку 567А на пластині 537 і з'єднаний в точках 567В і основну частину 567С із зв'язаними стержнями 565 і зв'язаною Обертання кожного циліндра здійснюється голкою 513, ВІДПОВІДНО Стержні 565 мають спільним ременем 521 (показаним лише частково виступи або п'ятки 565А (фіг 25), які пускаються в на фіг 24), який проходить навколо двох ШКІВІВ дію кулачками, розташованими на ВІДПОВІДНІЙ 523А, 523В, з'єднаних з двома циліндрами 501С, каретці 517А або 517В для управління голками 503С Підшипники 525 підтримують циліндри 513, тоді як напрямлячі 561 пускаються в дію 501 С, 503С на нерухомій конструкції 526 машини іншими керуючими кулачками, розташованими на Замки 501F, 503F мають підшипники 527 тих самих каретках для підняття голок 513 Однак, Замки 501F, 503F обертаються за допомогою рух голок 513 створюється через кінематичний ВІДПОВІДНИХ ременів (на кресленні не показані), які ланцюг, утворений стержнями 565 і хитними проходять навколо ШКІВІВ 528, виготовлених за важелями 567 Це тому, що каретки 517А, 517В одне ціле з самими замками Механізований рушій мають значно менший нахил до горизонталі, ніж замків є незалежним від рушія циліндрів, щоб голки 513, щоб залишити вільний простір під ними' забезпечити можливість або обертання циліндрів для кільцевих голечниць циліндрів 501 С, 503С при утриманні нерухомими замків, або обертання замків при утриманні нерухомими циліндрів На фіг 25 і 26 можна бачити також нерухомі На конструкції 526 змонтовані також дві платини 571 і рухомі платини 573 прямолінійних напрямні 531, одну з яких можна бачити на фіг 25, голечниць 511 А, 511В Рухомими платинами 573 причому інша розташована симетрично відносно управляють кулачки, розташовані на каретці 517А середньої площини машини, паралельно або 517В, що діють безпосередньо на зазначені прямолінійним голечницям 511 А, 511В По кожній платини На фіг 26 голки 513 голечниці 511А напрямній 531 переміщається штовхач (повзун) опущені, а їх платини 573 відведені, тоді як голки 533, виготовлений як одне ціле з іншою голечниці 511В ПІДНЯТІ, а платини 573 знаходяться напрямною 535, перпендикулярною напрямній в висунутому положенні 531 За одне ціле з штовхачем 533 виготовлено На фіг ЗО і 31 схематично показані органи також пластину 537, яка містить голкові пази, в приведення в дію платин циліндрів 501 С, 503С На яких можуть ковзати робочі напрямлячі голок 513 фіг ЗО видно також одну з голок 505 з її п'яткою даної конкретної прямолінійної голечниці, як буде 505А та її напрямлячем 507 Органи пускання в більш докладно описано нижче дію голок і напрямлячів циліндрів, розташовані в замках 501F, являють собою звичайний тип і на Пластина 537 підтримує також електричний кресленні не показані Однак, робота платин двигун 539 з малим зубчастим колесом 541, що змінена з причини простору Кожна платина, зчіпляється з зубчастою рейкою 543, позначена позицією-посиланням 531, виготовленою за одне ціле з кареткою 517А або з кареткою 517В Обертання валу двигуна 539 повертається на шарнірі 581А у відповідному ГНІЗДІ переміщає відповідну каретку 517А або 517В по в КІЛЬЦІ 583, виготовленому за одне ціле з напрямній 535 з метою приведення в дію голок 513 ВІДПОВІДНИМ циліндром 501С На фіг ЗО і 31 відповідної прямолінійної голечниці платини показані в двох положеннях, у висунутому і відведеному, ВІДПОВІДНО, відносно області Положення пластини 537 відносно нерухомої утворення тканини, тоді як голка 505 завжди конструкції 526 машини можна регулювати за показана у піднятому положенні Слід розуміти, що допомогою установочного гвинта 547, який через у показаному на фіг 31 положенні вона повинна пару конічних шестерень 549 і додаткову пару ковзати вниз, як позначено стрілкою конічних шестерень 551, обертає гайку 553, в якій зчіпляється виготовлений за одне ціле з Порівняно із звичайними машинами, платинне 32 31 53672 кільце 501 А, тобто орган що містить ексцентрики Описана таким чином машина працює так для управління платинами 581, встановлюються Виріб починається з мисків, які спочатку на більш низькому рівні таким чином, що можуть бути відкритими або закритими одним з поворотний рух передається платинам 581 через відомих пристроїв типу, наприклад, пристроїв, ВІДПОВІДНИЙ хитний важіль 587, який повертається описаних в документах WO 95/31595, WO відносно шарніра 587А у відповідному ГНІЗДІ І 95/34702, РСТ/ІТ96/00102 (з пріоритетом від зв'язаний за допомогою шарніра 587В з італійської заявки на патент F195A000116, ВІДПОВІДНОЮ платиною 581 Виступ 587С на зареєстрованої 24 травня 1995р ), РСТ/ІТ96/00139 хитному важелі пускається в дію ексцентриками (з пріоритетом від італійської заявки на патент 589 (фіг 30} кільця 501А На практиці хитний F195A000165, зареєстрованої 14 липня 1995р) важіль 587 являє собою засіб передачі руху від Положення цих документів включено до цього платинних клинів управління самим платинам, і це опису шляхом посипання означає, що платинні кільця 501 А, 503А можна Халявки в'яжуться замками 501F, 503F розташовувати нижче нормального положення, нерухомих бокових вузлів 501, 503 утворення щоб залишити простір для пластин 537 і кареток тканини і циліндрів 501 С, 503С, що обертаються з 517Д, 517В, які несуть органи приведення в дію безперервним і (або) зворотно-поступальним голок прямолінійних голечниць 511 А, 511В рухом Прямолінійні голечниці 511 А, 511В виявляються тимчасово пасивними Халявки Нерухома конструкція 526 (фіг 24) машини утворюються шляхом вже відомих і проходить вверх вище прямолінійних голечниць використовуваних у цей час способів для окремого 511 А, 511В і вище циліндрів 501 С, 503С, для утворення халявок панчішно-шкарпеткового утворення кільцевого голкового пазу 591, в якому виробу на круглов'язальних машинах На кожен обертається обертовий елемент 593 Ось циліндр можна подавати відповідну КІЛЬКІСТЬ обертання обертового елементу 593 є ниток, наприклад чотири Один з чотирьох вузлів, вертикальною і проходить через центр що подають, кожного циліндра 501 С, 503С прямолінійних голечниць 511 А, 511В Обертовий складається з однієї з ниток F1, F2, що подаються елемент 593 підтримує ряд упаковок ниток, дві з через нитководп 601 від паковок В1, В2, яких можна бачити на фіг 24 і їх позначено позиці розташованих зверху обертового елементу 593, ями-посиланнями В1 і В2 Нитки F1, F2, що який на цьому етапі процесу утворення тканини подаються упаковками В1, В2, проходять через залишається нерухомим отвори 595, утворені в основі обертового елементу 593 і подаються вниз до органів утворення По закінченні халявок, циліндри 501 С, 503С тканини Як можна зокрема бачити на фіг 32, в бокових вузлів 501, 503 зупиняються, три подачі випадку нитки F2, вона подається до нитководія до кожного з циліндрів перериваються, голки 601 що знаходиться на ланцюзі 603, який прямолінійних голечниць 511 А, 511В піднімаються рухається в горизонтальній площині і утворює і перехрещуються, щоб утворити зону закривання замкнуту ЛІНІЮ руху, по якій йдуть дві прямолінійніслоночного шва, і два нитководп 601 починають голечниці 511 А, 511В і дві кільцеві голечниці на безперервний рух, кожен з яких продовжує циліндрах 501 С, 503С ЛІНІЮ руху ланцюга можна подавати свою власну нитку F1, F2, тоді як ІНШІ бачити зокрема на фіг 27 ЛІНІЯ руху ланцюга три подачі до кожного циліндра, що визначається голковим пазом 605 (фіг 28), використовуються для утворення халявок, виготовленим за одне ціле з пластиною 607, перериваються Рух нитководив створюється за підтримуваною конструкцією 526 машини У допомогою рушія ланцюга 603, що рухається по показаному прикладі, пластина 607 підтримується замкнутому шляху, подібному до цифри ВІСІМ, кронштейнами 609, показаними з метою індикації показаної на фіг 27 Замки 501F, 503F бокових на фіг 24 На фіг 27 і 28 показано також ланцюгове вузлів 501, 503 рухаються з безперервним колесо 611, що передає рух ланцюга 603 за обертальним рухом, тоді як каретки 517А, 517В, допомогою виконавчого механізму (на кресленні клини, що несуть, замків пускання в дію голок 513 не показаний) прямолінійних голечниць 511 А, 511В, переміщаються з зворотнопоступальним рухом У показаному прикладі ланцюг 603 несе на собі два ідентичні нитководп 601, які знаходяться Голки 505 обох циліндрів 501 С, 503С і голки не в фазі один з одним на підхожу величину, як 513 обох прямолінійних голечниць 511 А, 511И буде описано нижче, для подачі двох ниток F1, F2 практично утворюють на цьому етапі одну від двох упаковок В1, В2, змонтованих на голечницю, форма якої відповідає, по суті, формі обертовому елементі 593, але на ланцюзі можна лінії руху, по якій йде ланцюг 603 і, шляхом подачі також розмістити більше двох нитководмв з двох ниток F1, F2 через нитководп 601 до цих підхожими проміжками голок, утворюється основна частина виробу Ясно, що під час цього етапу можна використовувати Кожним нитководієм 601 управляє важіль 613, більше двох подавачів, наприклад, чотири який, діючи через ВІДПОВІДНИЙ ексцентрик у подавачі одночасно відомий спосіб, опускає нитководій або піднімає його і, отже, вилучає його з голечниці, коли Вище циліндрів 501 С, 503С і вище закінчується плетений виріб і вимагає вилучення прямолінійних голечниць 511 А, 511В розташована Коли це трапляється, нитководп піднімаються і труба, що всмоктує 621, нижня частина якої є нитки обрізаються та утримуються в затискачах, як плоскою в середній частині і паралельною це відомо фахівцям у цій галузі техніки, щоб прямолінійним голечницям 511А, 511В Ця частина забезпечити можливість вилучити виріб і почати проходить вверх до місця з'єднання з наступний виріб циліндричною верхньою частиною 621В По мірі 33 53672 34 виготовлення, виріб усмоктується в трубу 621, щоб встановлені чотири механізми передачі, показані не заважати розташованим нижче органам на фіг 32, 34 і 35 Більш конкретно, на фіг 35 утворення тканини Як можна бачити зокрема на можна бачити механізм для проходження нитки від фіг 32, середня частина 621А, плоскої нижньої прямолінійної голечниці до кільцевої голечниці частини труби 621 обертається, щоб рухатися (голечниці циліндра 501С в цьому конкретному назад в кожному циклі від тієї голечниці 511, голки випадку) Механізм має важіль 641, шарнірно якої піднімаються, як показано на фіг 32, де голки підвішений до осі 643, виготовленої за одне ціле з голечниці 511А ПІДНЯТІ, а частина 621А труби, що нерухомою конструкцією машини, або до усмоктує, переміщена до голечниці 511А поворотної середньої частини 621А труби, що усмоктує 621 Важіль 641 має підвішений на гачку У той час як нитководп 601 переміщаються з нижнім кінцем, і керується гнучким, виском 645, безперервним рухом по лінії руху ланцюга 603, нижній кінець якого прикріплений до важелю 641, у обертовий орган 593 обертається відносно той час як його верхній кінець приєднаний до власної вертикальної осі, спрямований по штовхача 647, що ковзає в клині замка 649 типу кільцевій лінії 591 руху, щоб нитки F1 і F2 не прорізу (фіг 32 і 9А) , утвореному в КІЛЬЦІ 651, сплутувались виготовленому за одне ціле з обертовим Рухи нитководмв 601 і, отже, ланцюга 603 і елементом 593 Профіль клину замка типу прорізу клинів пускання в дію голок прямолінійних такий, щоб спричинити коливання важелю 641 та голечниць 511 А, 511В та циліндрів 501 С, 503С інших трьох важелів, подібно розташованим в повинні бути правильно синхронізовані для чотирьох з'єднаннях між прямолінійними досягнення необхідної ПОСЛІДОВНОСТІ руху На голечницями і кільцевими голечницями фіг 33 показаний один можливий спосіб управління нитководіями і пров'язуючими замками, На фіг 34 схематично зображено кілька голок в яких використовуються два нитководп і, отже, 505 від кільцевої голечниці циліндра 503С і голок два подавачі, а два нитководи 601 А, 601В 513, сусідніх із ними, від двох прямолінійний проходять вздовж прямолінійних голечниць 511А, голечниць 511 А, 511В Товстими ЛІНІЯМИ показані і 511В, не збігаючись по фазі на 90° один з одним позначені позиціями 641 А, 641В маршрути, якими Коли нитководій 601В проходить від циліндра прямують два важелі 641, що допомагають 503С до голечниці 511В, нитководій 601А переносу від прямолінійної голечниці 511А до знаходиться приблизно під кутом 90° поза кільцевої голечниц/ циліндра 503С і від останньої положенням, де він проходить від циліндра 501С до прямолінійної голечниці 511В, відповідно до прямолінійної голечниці 511А Зображено Практично, коли нитководій прямує по кривій, миттєве положення пров'язуючого замка, який позначеній позицією X, що визначається ЛІНІЄЮ взаємодіє з нитководієм 601А руху, по якій йде ланцюг 603, важіль 641А бере свою нитку від голок 513 голечниці 511А і З цього положення нитководій 601В рухається підштовхує її до голок 505 циліндра 503С, які з дещо зменшеною швидкістю вздовж знаходяться в проміжній області між двома прямолінійної голечниці 511В, в кінцевому прямолінійними голечницями Для протилежної дії/ підсумку досягаючи положення 601В' на циліндрі коли нитководій проходить по кривій У від 501С У той самий час нитководій 601А досяг циліндра 503 до голечниці 511В, важіль 641В положення 601 А', а його пров'язуючий замок досяг підштовхує нитку до середини двох прямолінійних положення А' Кутова відстань між нитководієм голечниць 601А і замком А зменшилася через уповільнення руху ланцюга 603, яким пускається в рух Виріб, який виготовляється на описаній тут нитководій (хоча замки обох циліндрів машині, має конструкцію, схематично подану на обертаються з постійною швидкістю) 3 положення фіг 36, де позиціями L1 і L2 позначено халявки, 601А' нитководій 601А починає рухатися через вивтязані циліндрами 501 С, 503С, у той час як голечницю 511А із зменшеною швидкістю, у той прямолінійні голечниці 511 А, 511В утримуються час як нитководій 601В починає свій шлях навколо неактивними Літера С є загальною позицієюциліндра 501С, що пускається в дію тим самим посиланням для основної частини виробу, яка, в пров'язуючим замком, який вже знаходиться в свою чергу, виготовлена з чотирьох ділянок, С1, положенні А' СЗ, С5 і С6, що виготовлені голками циліндра 501С, голками циліндра 503С та голками Використовуючи більшу КІЛЬКІСТЬ подавачів, голечниць - 511А і 511В, ВІДПОВІДНО ПОЗИЦІЯМИ В2, можна обійтися без необхідності уповільнення ВЗ, В5 і В6 позначені лінії з'єднання, одержувані руху нитководпв по їх лінії руху при проходженні між прямолінійними голечницями З попереднього опису ясно, що кожна нитка і кільцевими голечницями циліндрів 501 С, 503С Ці F1, F2 подається до обох циліндричних голечниць зони показані на діаграмі фіг 37, де позиціями F1 і циліндрів 501С, 503С і до обох прямолінійних F2 позначено дві нитки, з яких вив'язується голечниць 511А, 511В Це стає можливим завдяки основна частина, позиціями С1, СЗ і С5 позначені тому, що нитководп 601 йдуть по замкнутій лінії ділянки основної частини як на фіг 36 Як можна руху, яка по суті проходить по обрису голечниць бачити на фіг 37, вся основна частина Проте, при проходженні від прямолінійної виготовляється з тканини правого боку голечниці до кільцевої голечниці і навпаки, можуть з'явитися проблеми, тому що ланцюг, який несе Слід розуміти, що на фігурі подано лише нитководп, не може дотримуватися точної лінії ілюстративний варіант втілення, виключно як руху голечниць Згідно З ЦИМ, щоб зробити практичну демонстрацію винаходу, конструкцію можливим точний прохід нитки від одного типу якого можна змінювати щодо форм і розташувань, голечниці до іншого, в чотирьох місцях з'єднань не виходячи при цьому за рамки концепції, що 35 53672 36 лежить в основі названого винаходу Наявність читання формули винаходу з посиланням на опис будь-яких позицій-посилань у формулі винаходу, та креслення, і не обмежує обсяг охорони що що додається, призначена для полегшення подається формулою винаходу ФІГ.1 38 53672 37 /65 165 дміф ffsot fflOl 41 53672 42 706В 64В Фіг.7 VSb ЄіЬ ZL9Z9 8Ц.-НФ (Н-НФ ZZ9C9 лш. 47 53672 ФІГ.11Р ФІГ.11С 48 "ІПЛІІФ ІЦ.-ІІФ 09 ZL9Z9 51 53672 52 4» f*ba *v ,Д Zp- Sll'-ИФ ttT^ < ^ 8tr Sf 2Z9S9 56 55 (Шг.13 П'-ИФ річ •ІМІІІІІШ. '••нищи/ 4 (7 'WnilltllUHtl ЧОІСЦІІІіиіІІ в 89 ZLSZS у 59 53672 ФІГ.16Е 60
