Фільтр

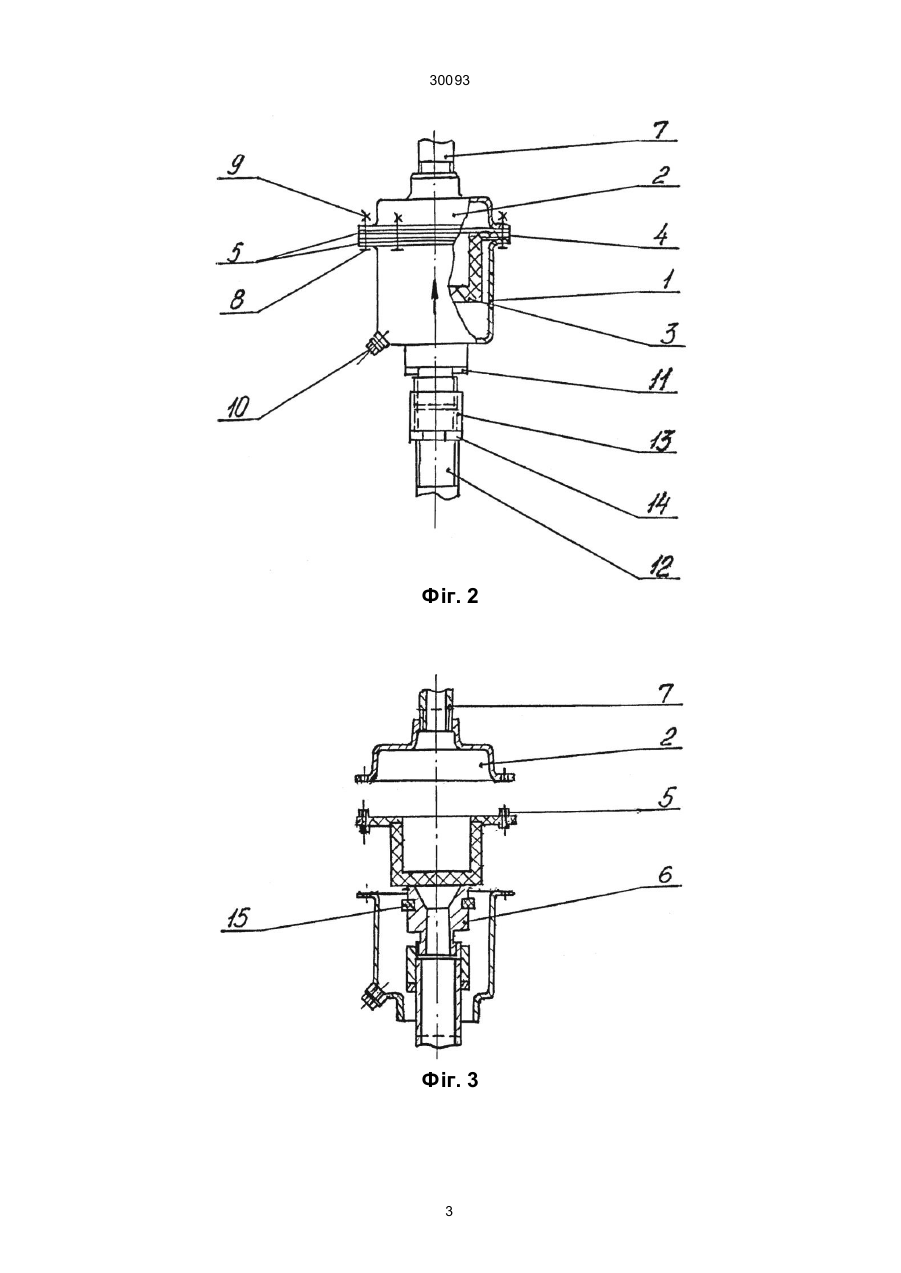

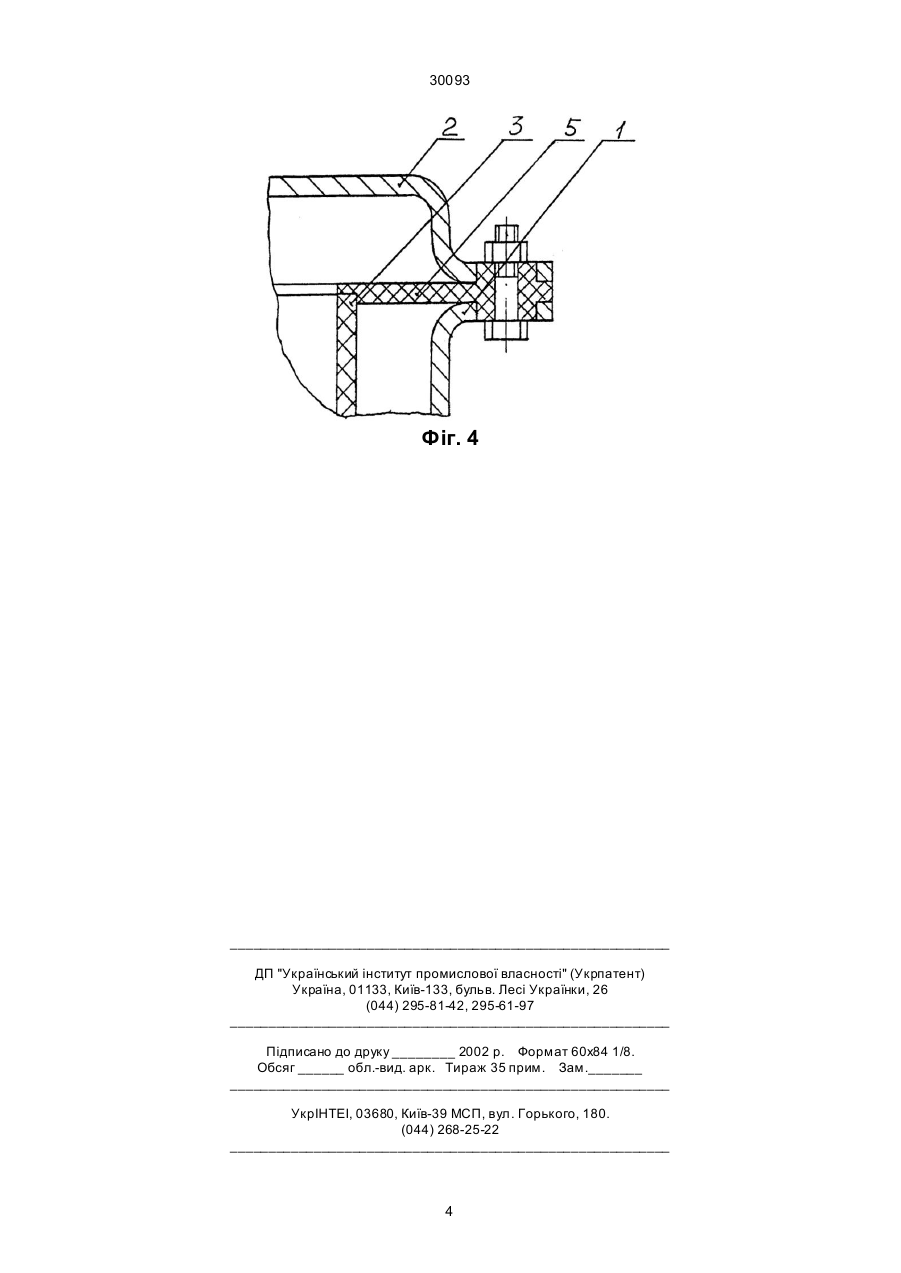

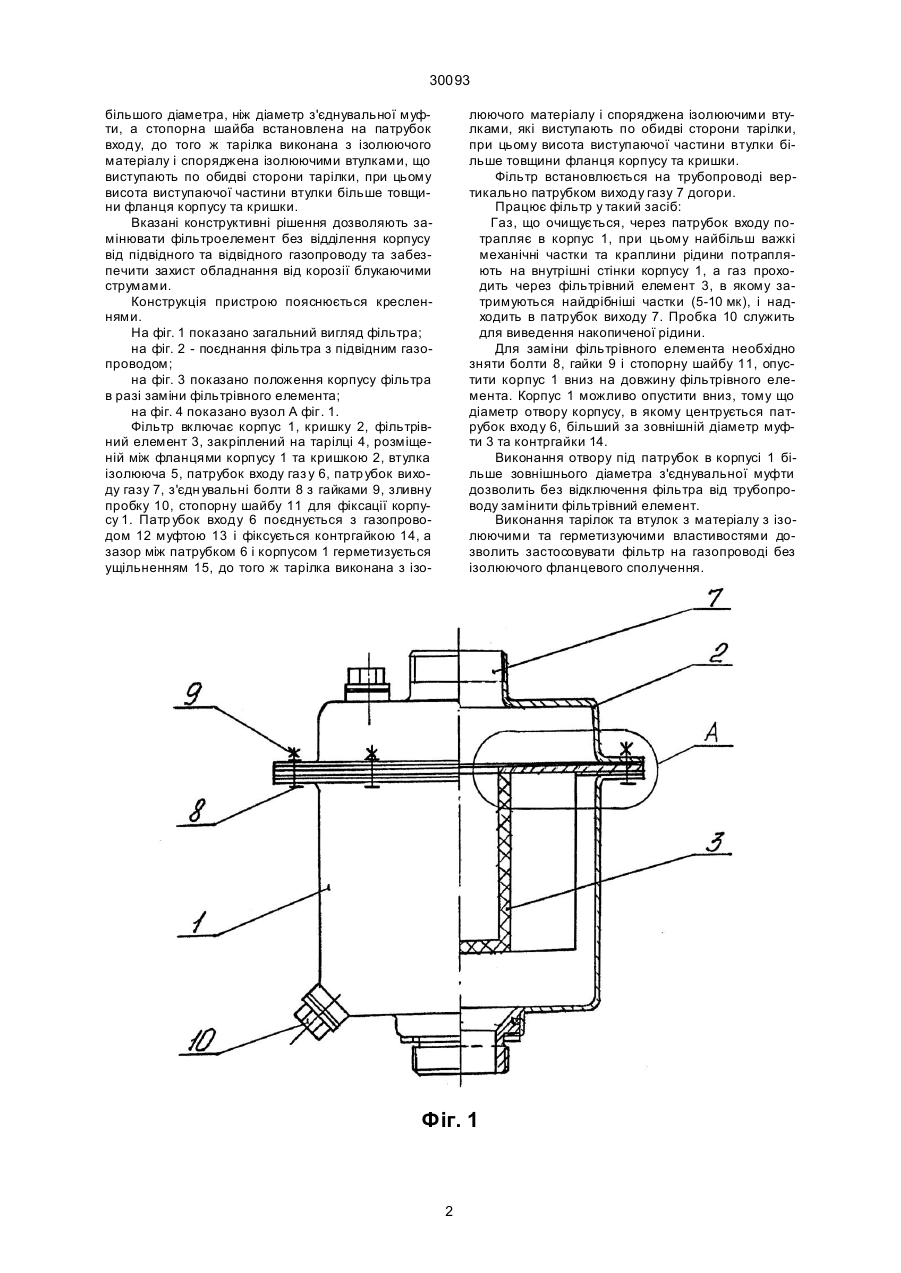

Фільтр, що включає корпус, кришку, фільтрівний елемент, розташований в середині корпуса з зазором і установлений на тарілці, яка розташована між корпусом і кришкою, вхідний та ви хідний 30093 більшого діаметра, ніж діаметр з'єднувальної муфти, а стопорна шайба встановлена на патрубок входу, до того ж тарілка виконана з ізолюючого матеріалу і споряджена ізолюючими втулками, що виступають по обидві сторони тарілки, при цьому висота виступаючої частини втулки більше товщини фланця корпусу та кришки. Вказані конструктивні рішення дозволяють замінювати фільтроелемент без відділення корпусу від підвідного та відвідного газопроводу та забезпечити захист обладнання від корозії блукаючими струмами. Конструкція пристрою пояснюється кресленнями. На фіг. 1 показано загальний вигляд фільтра; на фіг. 2 - поєднання фільтра з підвідним газопроводом; на фіг. 3 показано положення корпусу фільтра в разі заміни фільтрівного елемента; на фіг. 4 показано вузол А фіг. 1. Фільтр включає корпус 1, кришку 2, фільтрівний елемент 3, закріплений на тарілці 4, розміщеній між фланцями корпусу 1 та кришкою 2, втулка ізолююча 5, патрубок входу газ у 6, патр убок виходу газу 7, з'єдн увальні болти 8 з гайками 9, зливну пробку 10, стопорну шайбу 11 для фіксації корпусу 1. Патр убок входу 6 поєднується з газопроводом 12 муфтою 13 і фіксується контргайкою 14, а зазор між патрубком 6 і корпусом 1 герметизується ущільненням 15, до того ж тарілка виконана з ізо люючого матеріалу і споряджена ізолюючими втулками, які виступають по обидві сторони тарілки, при цьому висота виступаючої частини втулки більше товщини фланця корпусу та кришки. Фільтр встановлюється на трубопроводі вертикально патрубком виходу газу 7 догори. Працює фільтр у такий засіб: Газ, що очищується, через патрубок входу потрапляє в корпус 1, при цьому найбільш важкі механічні частки та краплини рідини потрапляють на внутрішні стінки корпусу 1, а газ проходить через фільтрівний елемент 3, в якому затримуються найдрібніші частки (5-10 мк), і надходить в патрубок виходу 7. Пробка 10 служить для виведення накопиченої рідини. Для заміни фільтрівного елемента необхідно зняти болти 8, гайки 9 і стопорну шайбу 11, опустити корпус 1 вниз на довжину фільтрівного елемента. Корпус 1 можливо опустити вниз, тому що діаметр отвору корпусу, в якому центрується патрубок входу 6, більший за зовнішній діаметр муфти 3 та контргайки 14. Виконання отвору під патрубок в корпусі 1 більше зовнішнього діаметра з'єднувальної муфти дозволить без відключення фільтра від трубопроводу замінити фільтрівний елемент. Виконання тарілок та втулок з матеріалу з ізолюючими та герметизуючими властивостями дозволить застосовувати фільтр на газопроводі без ізолюючого фланцевого сполучення. Фіг. 1 2 30093 Фіг. 2 Фіг. 3 3 30093 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
