Перетворювач енергії змінного струму на вході в енергію постійного струму на виході для живлення дугового навантаження
Номер патенту: 3021
Опубліковано: 26.12.1994
Автори: Бродський Гелій Михайлович, Саньков Сергій Анатолійович, Маш'янов Володимир Гаврилович, Магда Володимир Васильович
Формула / Реферат
Преобразователь энергии переменного тока на входе в энергию постоянного тока на выходе для питания дуговой нагрузки, содержащий первую и вторую трехфазные нулевые управляемые вентильные группы, выводы переменного тока которых предназначены для соединения через вторичные обмотки питающего трансформатора, и уравнительный реактор с первым выводом для подключения нагрузки, трехфазную мостовую неуправляемую вентильную группу, выводы переменного тока которой предназначены для соединения с вторичными обмотками дополнительного трансформатора, и датчик тока нагрузки, соединенный выходом с первым входом блока сравнения, второй вход которого соединен с выходом блока задания, а выход — через регулятор тока с входом системы импульсно-фазового управления, две трехканальные группы выводов которой соединены с соответствующими управляющими выводами первой и второй нулевых управляемых вентильных групп, отличающийся тем, что, с целью уменьшения установленной мощности преобразователя, в него введены балластный резистор и дополнительная третья трехфазная управляемая нулевая вентильная группа, выводы переменного тока которой соединены с выводами переменного тока одной из указанных трехфазных нулевых вентильных групп, а вывод постоянного тока соединен с первым выводом постоянного тока включенной согласно с ней трехфазной мостовой неуправляемой вентильной группы, второй вывод которой соединен с вторым выводом для подключения нагрузки через балластный резистор, а система импульсно-фазового управления снабжена третьей трехканальной группой выводов и вторым входом, соединенным с выходом датчика тока нагрузки, а третья группа выводов подключена к управляющим выводам введенной трехфазной нулевой управляемой вентильной группы.
Текст

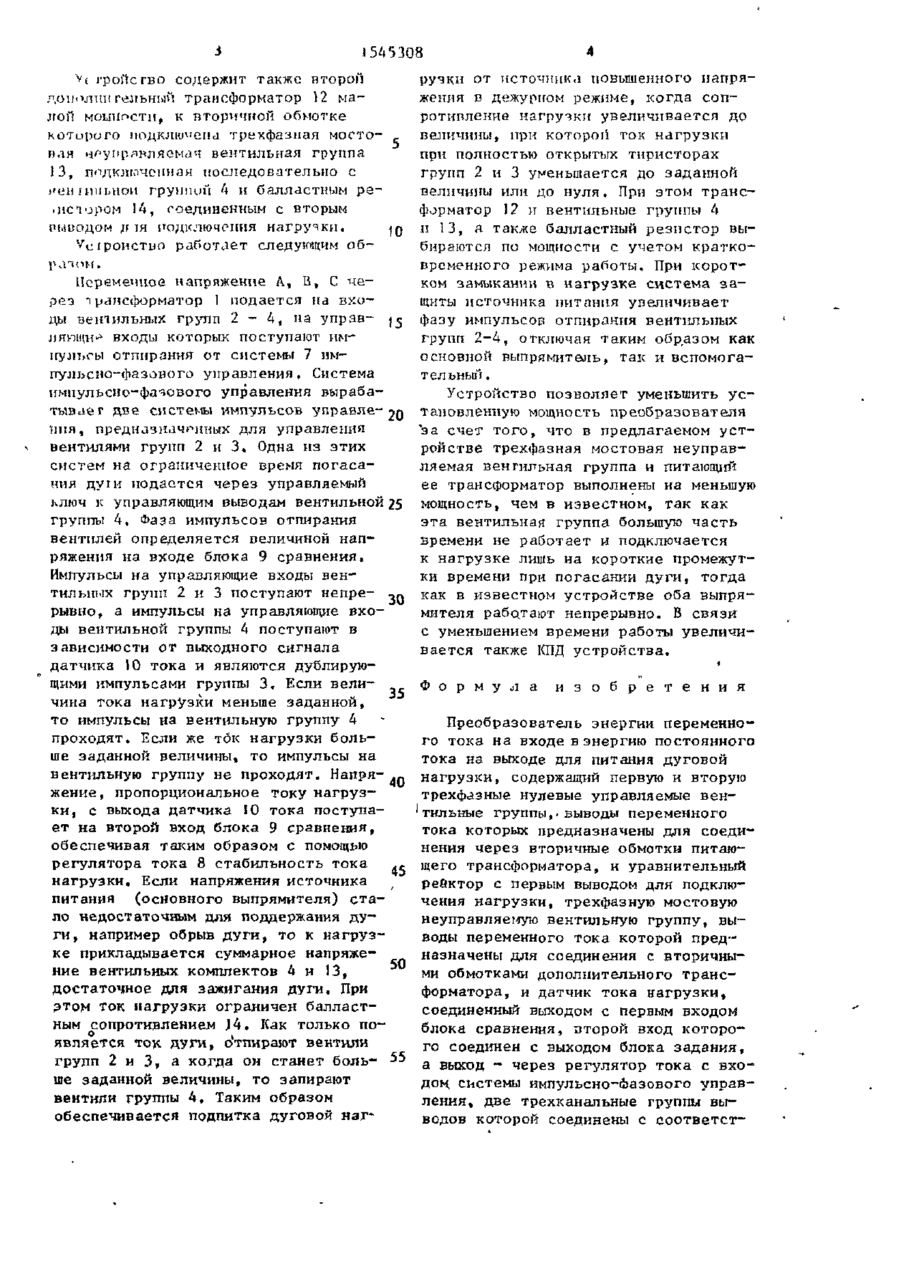

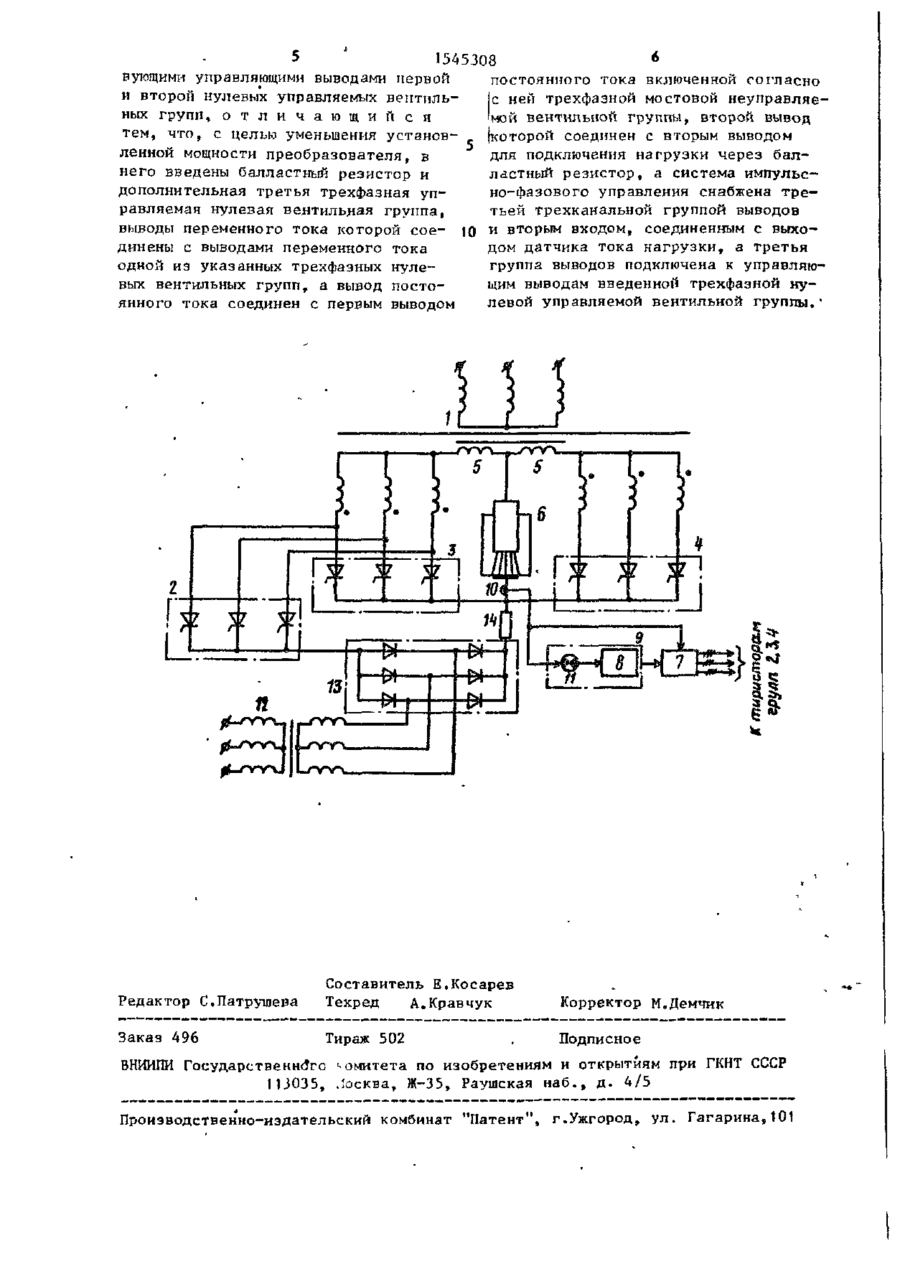

Изобретение относится к электротехнике. Цель изобретения - уменьшение установленной мощности преобразователя. Устройством обеспечивается подпитка дуговой нагрузки от источника повышенного напряжения в дежурном режиме, когда сопротивление нагрузки увеличивается до величины, при которой ток нагрузки уменьшается До заданной величины. При этом оборудование выбирается по мощности с учетом кратковременного режима работы. 1 ил. if8™1 Изобретение относится к электротехнике и может быть использовано в преобразователях переменного напряжения в по стоянное, выполненных по шестифазной схеме с уравнительным реактором и предназначенных для питания дуговой нагрузки, например, вакуумно-дуговой печи. Цель изобретения - уменьшение установленной мощности трансформаторного оборудования и вентильной части, повышение коэффициента полезного действия. На чертеже представлена электрическая принципиальная схема устройства. Устройство содержит питающий трансформатор і, ко вторичным обмоткам которого подключены нулевые управляемые вентильные группы 2, 3 и дополнитель ная 4. Нулевые точки вторичных обмоток трансформатора 1 соединены через уравнительный реактор 5 с первым выводом для подключения нагрузки. Выводы постоянного тока вентильных групп 2 и 3 соединены между собой и с вторым выводом для подключения нагрузки (печи) 6. Управляющие входы вентильных групп 2-4 подключены к соответствующим трехканальным группам выводов системы 7 импульсио-фазового управления, первый вход которого через регулятор 3 тока и блок 9 сравнения соединен с выходом датчика )0 тока, второй вход блока 9 сравнения подключен к выходу блока 11 задания. Выход датчика 10 тока соединен также с вторым входом системы 7 импульснофазового управления, . оо 56 5308 "v* і'ройсгво содержит также пторой л,оп
ДивитисяДодаткова інформація
Назва патенту англійськоюAc energy converter in input to dc energy in output for arc load supply
Автори англійськоюMash'ianov Volodymyr Havrylovych, Sankov Serhii Anatoliiovych, Mahda Volodymyr Vasyliovych, Brodskyi Helii Mykhailovych
Назва патенту російськоюПреобразователь энергии переменного тока на входе в энергию постоянного тока на выходе для питания дуговой нагрузки
Автори російськоюМашьянов Владимир Гаврилович, саньков Сергей Анатольевич, Магда Владимир Васильевич, Бродский Гелий Михайлович
МПК / Мітки
МПК: H02M 7/10, H05B 7/144
Мітки: перетворювач, енергію, дугового, вході, постійного, струму, енергії, виході, живлення, змінного, навантаження
Код посилання
<a href="https://ua.patents.su/4-3021-peretvoryuvach-energi-zminnogo-strumu-na-vkhodi-v-energiyu-postijjnogo-strumu-na-vikhodi-dlya-zhivlennya-dugovogo-navantazhennya.html" target="_blank" rel="follow" title="База патентів України">Перетворювач енергії змінного струму на вході в енергію постійного струму на виході для живлення дугового навантаження</a>
