Пристрій для керування електричним режимом дугової сталеплавильної печі постійного струму

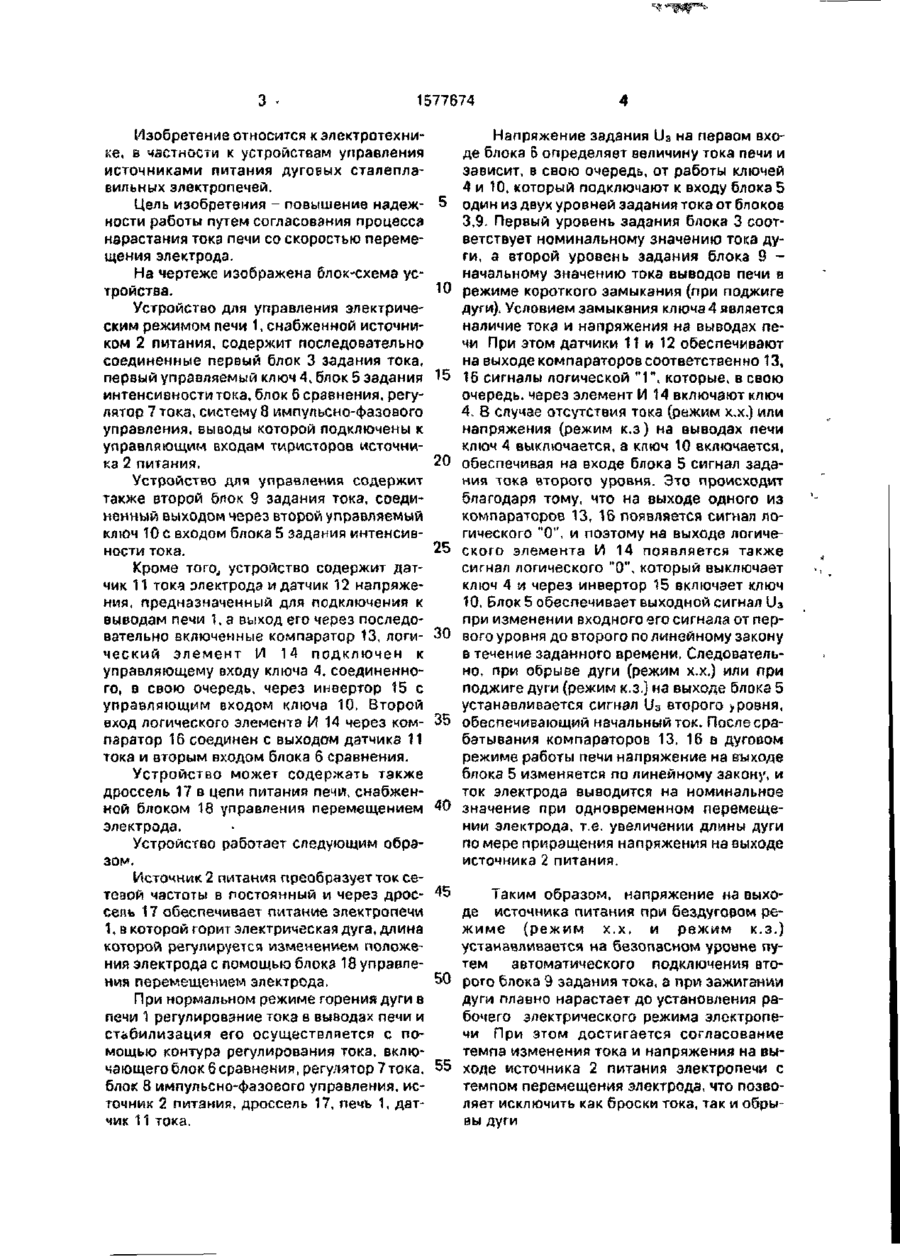

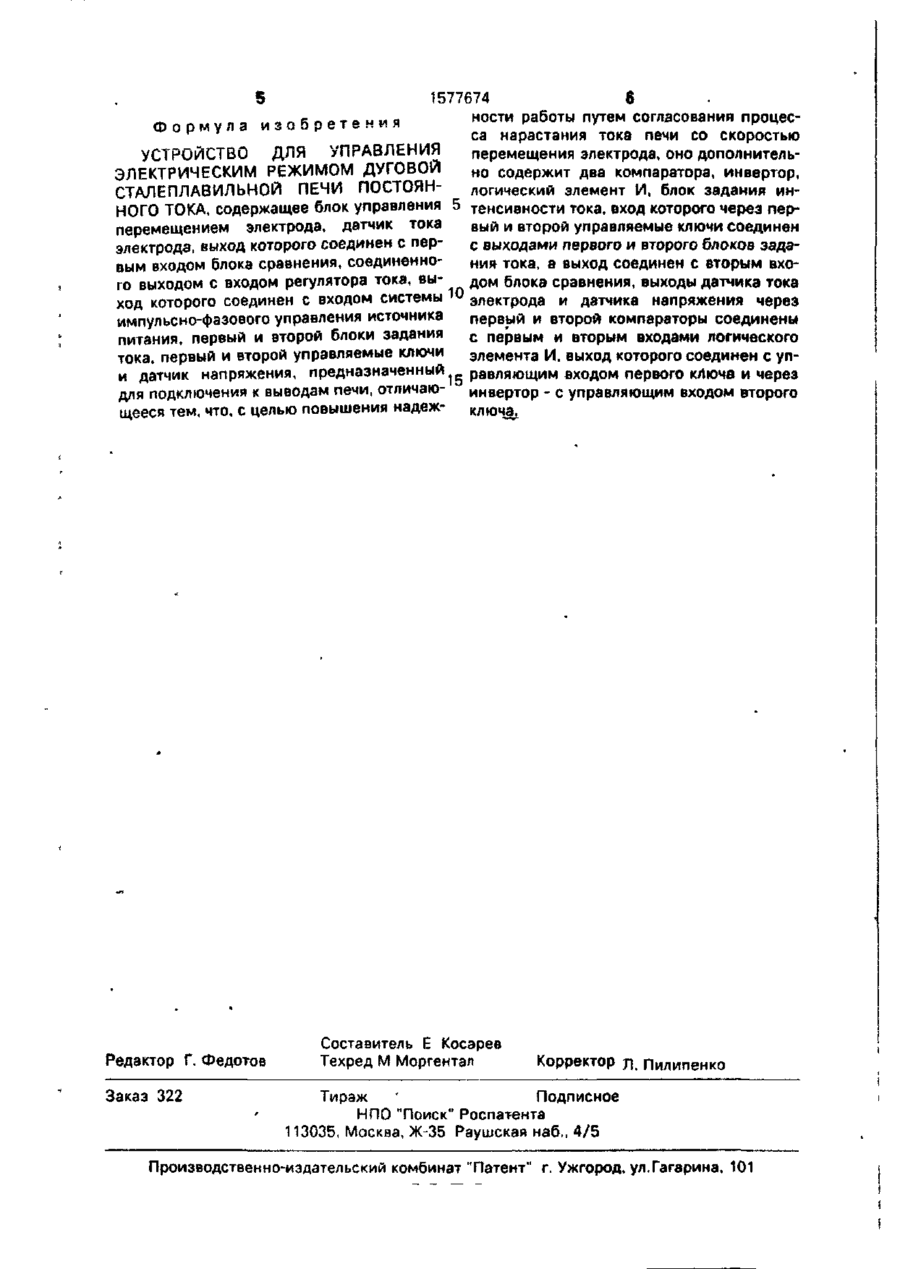

Изобретение относится к электротехнике Цепь изобретения - повышение производитель ности печи путем согласования процесса нарастания тока печи со скоростью перемещения электрода В устройство введен блок 5 задания интенсивности тока с помощью которого скорость нарастания тока нагрузки задается соответствующей скорости подъема электрода печи от подины, которую обеспечивает блок 18 управления перемещением электрода При этом нарастание тока нагрузки начинается только тогда, когда датчик 11 тока ч датчик 12 напряжения зафиксируют некоторые первоначальные ток и напряжение дуги, сигнал с которых через компараторы 13.16 и элемент И 14 подключает через управляемый ключ 4 блок 5 задания интенсивности тока к блоку 3 задания тика с большим значением задающего сигнала 1 ил з • 1577674 Изобретение относится к электротехнике, в частности к устройствам управления источниками питания дуговых сталеплавильных электропечей. Цель изобретения - повышение надежности работы путем согласования процесса нарастания тока печи со скоростью перемещения электрода. На чертеже изображена блок-схема устройства. Устройство для управления электрическим режимом печи 1, снабженной источником 2 питания, содержит последовательно соединенные первый блок 3 задания тока, первый управляемый ключ 4, блок 5 задания интенсивности тока, блок 6 сравнения, регулятор 7 токз, систему 8 импульсно-фазового управления, выводы которой подключены к управляющим входам тиристоров источника 2 питания. Устройство для управления содержит также второй блок 9 задания тока, соединенный выходом через второй управляемый ключ 10 с входом блока 5 задания интенсивности тока. Кроме того,, устройство содержит датчик 11 тока электрода и датчик 12 напряжения, предназначенный для подключения к выводам печи 1, а выход его через последовательно включенные компаратор 13, логич е с к и й э л е м е н т И 14 п о д к л ю ч е н к управляющему входу ключа 4, соединенного, в свою очередь, через инвертор 15 с управляющим входом ключа 10. Второй вход логического элемента И 14 через компаратор 16 соединен с выходом датчика 11 тока и вторым входом блока 6 сравнения. Устройство может содержать также дроссель 17 в цепи питания печя, снабженной блоком 18 управления перемещением электрода. Устройство работает следующим образом. Источник 2 питания преобразует ток сетевой частоты в постоянный и через дроссель 17 обеспечивает питание электропечи 1, в которой горит электрическая дуга, длина которой регулируется изменением положения электрода с помощью блока 18 управления перемещением электрода. При нормальном режиме горения дуги в печи 1 регулирование тока в выводах печи и стабилизация его осуществляется с помощью контура регулирования тока, включающего блок 6сравнения, регулятор 7тока. блок 8 импульсно-фазоеого управления, источник 2 питания, дроссель 17, печь 1, датчик 11 тока. 5 10 15 20 25 30 35 40 45 Напряжение задания U 3 на первом входе блока 6 определяет величину тока печи и зависит, в свою очередь, от работы ключей 4 и 10. который подключают к входу блока 5 один из двух уровней задания тока от блоков 3,9. Первый уровень задания блока 3 соответствует номинальному значению тока дуги, а второй уровень задания блока 9 начальному значению тока выводов печи в режиме короткого замыкания (при поджиге дуги). Условием замыкания ключа 4 является наличие тока и напряжения на выводах печи При этом датчики 11 и 12 обеспечивают на выходе компараторов соответственно 13, 16 сигналы логической " 1 " , которые, в свою очередь, через элемент И 14 включают ключ 4. 8 случае отсутствия тока (режим х.х.) или напряжения (режим к.з) на выводах печи ключ 4 выключается, а ключ 10 включается, обеспечивая на входе блока 5 сигнал задания тока второго уровня. Это происходит благодаря тому, что на выходе одного из компараторов 13, 16 появляется сигнал логического "0", и поэтому на выходе логического элемента И 14 появляется также сигнал логического "0". который выключает ключ 4 и через инвертор 15 включает ключ 10. Блок 5 обеспечивает выходной сигнал из при изменении входного его сигнала от первого уровня до второго по линейному закону в течение заданного времени. Следовательно, при обрыве дуги (режим х.х.) или при поджиге дуги (режим к.з.) на выходе блока 5 устанавливается сигнал U 3 второго уровня, обеспечивающий начальный ток. После срабатывания компараторов 13, 16 в дугоеом режиме работы печи напряжение на выходе блока 5 изменяется по линейному закону, и ток электрода выводится на номинальное значение при одновременном перемещении электрода, т.е. увеличении длины дуги по мере приращения напряжения на выходе источника 2 питания. Таким образом, напряжение на выходе источника питания при бездуговом реж и м е ( р е ж и м х.х, и р е ж и м к.з.) устанавливается на безопасном уровне путем автоматического подключения вто50. рого блока 9 задания тока, а при зажигании дуги плавно нарастает до установления рабочего электрического режима электропечи При этом достигается согласование темпа изменения тока и напряжения на вы55 ходе источника 2 питания электропечи с темпом перемещения электрода, что позволяет исключить как броски тока, так и обрывы дуги 5 1577674 6 нос Формула изобретения ™ Р а б о т ы путем согласования процес^ ' са нарастания тока печи со скоростью УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ перемещения электрода, оно дополнительЭЛЕКТРИЧЕСКИМ РЕЖИМОМ ДУГОВОЙ содержит два компаратора, инвертор, н 0 СТАЛЕПЛАВИЛЬНОЙ ПЕЧИ ПОСТОЯНлогический элемент И, блок задания инНОГО ТОКА, содержащее блок управления 5 тенсивности тока, вход которого через перперемещением электрода, датчик тока в ы и и второй управляемые ключи соединен электрода, выход которого соединен с пер- с выходами первого и второго блоков задавым входом блока сравнения, соединенно- н и я тока, а выход соединен с вторым вхого выходом с входом регулятора тока, вы- д о м блока сравнения, выходы датчика тока ход которого соединен с входом системы 1 0 электрода и датчика напряжения через импульсно-фазового управления источника первый и второй компараторы соединены питания, первый и второй блоки задания с первым и вторым входами логического тока, первый и второй управляемые ключи элемента И, выход которого соединен с упи датчик напряжения, предназначенный^ равляющим входом первого ключа и через для подключения к выводам печи, отличаю- инвертор - с управляющим входом второго щееся тем, что, с целью повышения надеж- ключд, Редактор Г. Федотов Заказ 322 Составитель Е Косарев Техред М Моргентал Корректор j\ Пилипенко Тираж ' Подписное НПО "Поиск" Роспатента 113035, Москва, Ж-35 Раушская наб., 4/5 Производственно-издательский комбинат "Патент" г. Ужгород, ул.Гагарина, 101
