Пристрій для виявлення біологічно активних точок

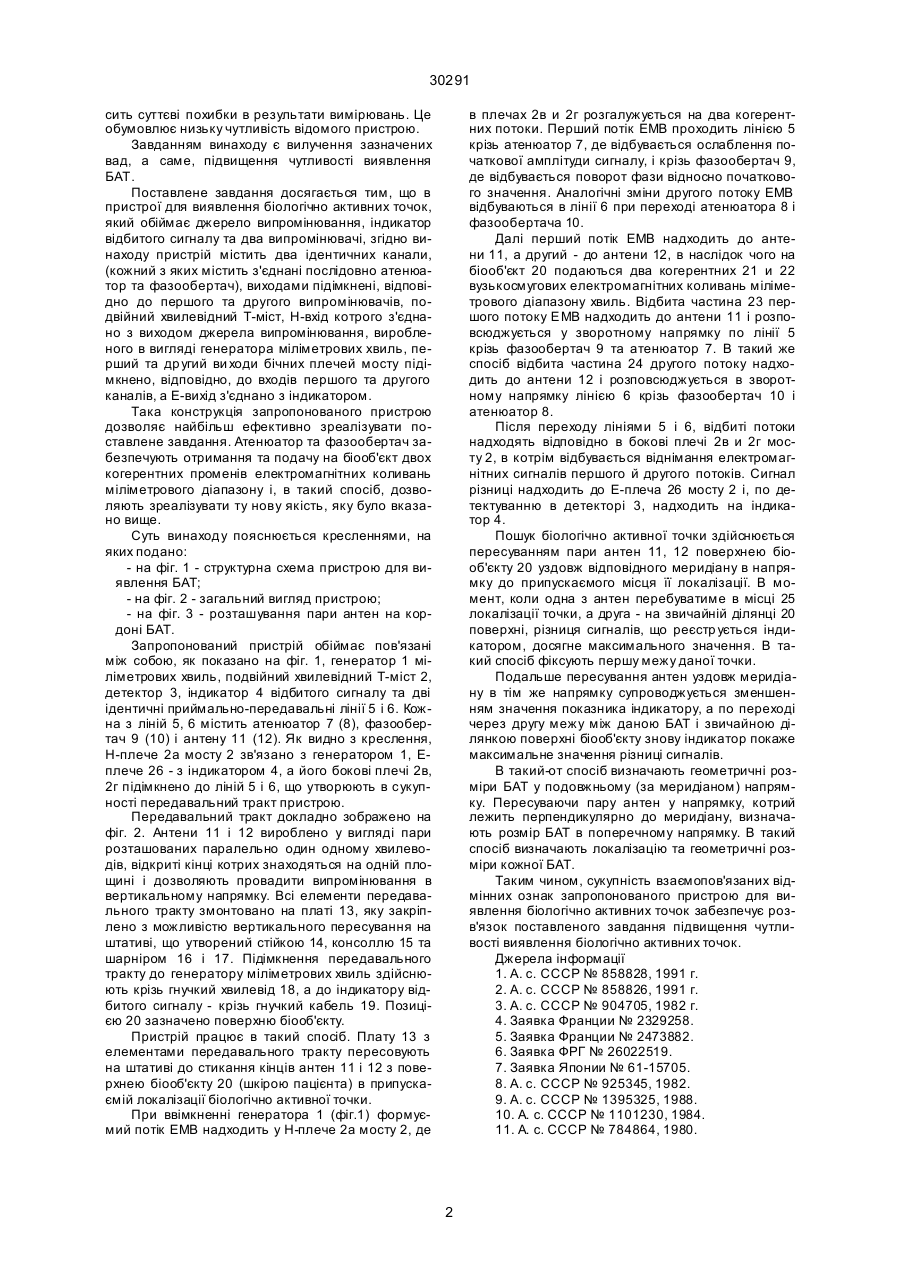

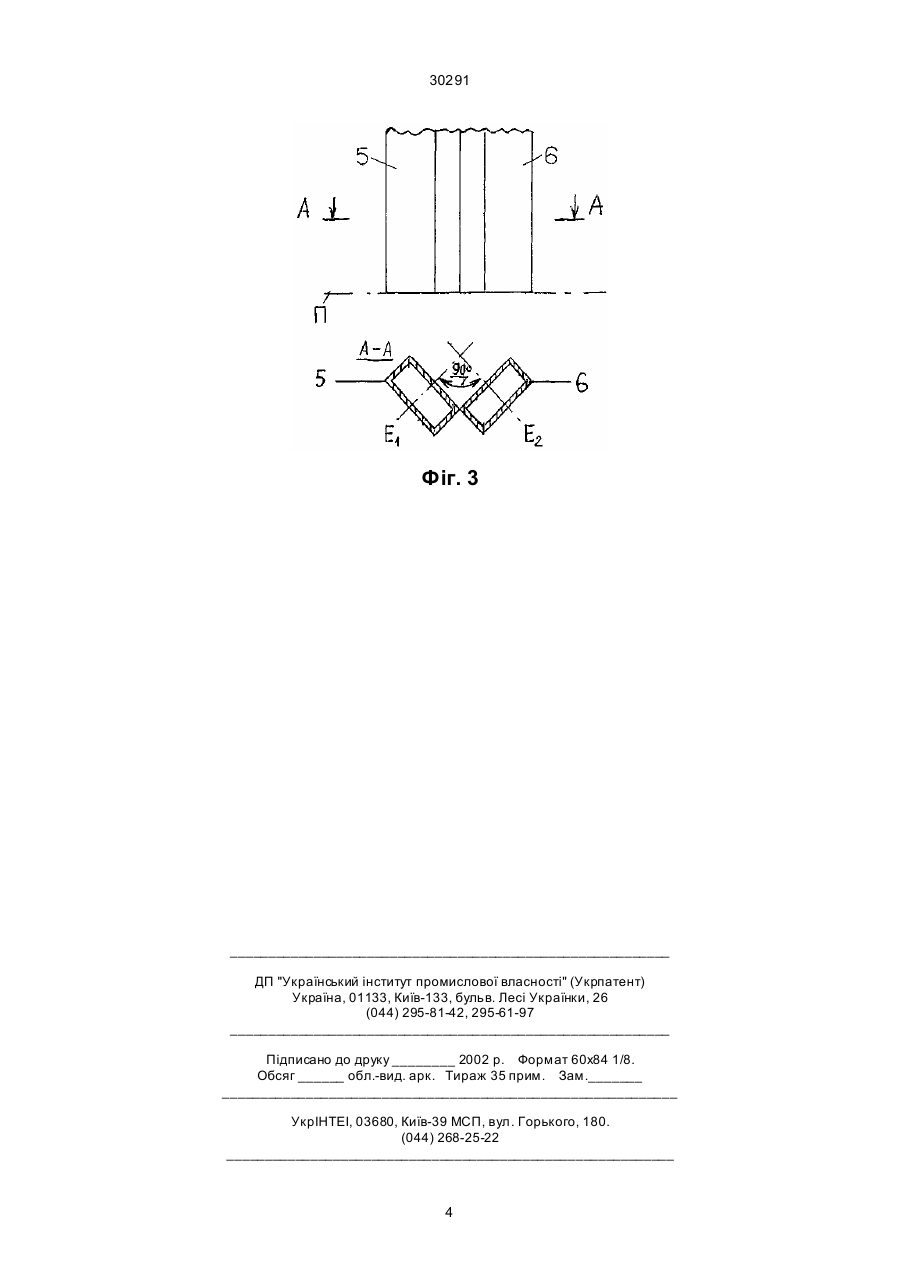

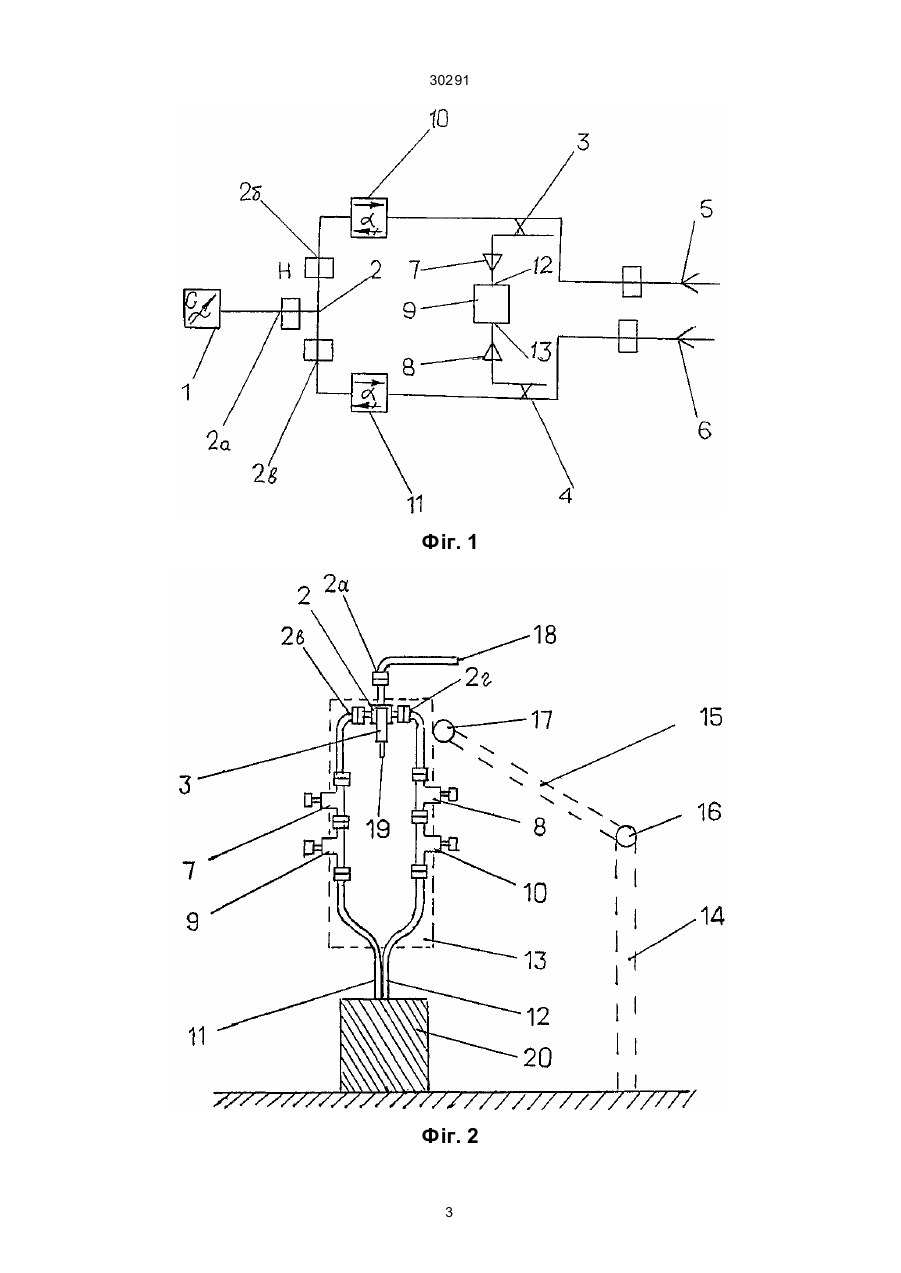

Пристрій для виявлення біологічно активних точок, що містить джерело випромінювання, індикатор та два випромінювачі, який відрізняється 30291 сить суттєві похибки в результати вимірювань. Це обумовлює низьку чутливість відомого пристрою. Завданням винаходу є вилучення зазначених вад, а саме, підвищення чутливості виявлення БАТ. Поставлене завдання досягається тим, що в пристрої для виявлення біологічно активних точок, який обіймає джерело випромінювання, індикатор відбитого сигналу та два випромінювачі, згідно винаходу пристрій містить два ідентичних канали, (кожний з яких містить з'єднані послідовно атенюатор та фазообертач), виходами підімкнені, відповідно до першого та другого випромінювачів, подвійний хвилевідний Т-міст, Н-вхід котрого з'єднано з виходом джерела випромінювання, виробленого в вигляді генератора міліметрових хвиль, перший та др угий ви ходи бічних плечей мосту підімкнено, відповідно, до входів першого та другого каналів, а Е-вихід з'єднано з індикатором. Така конструкція запропонованого пристрою дозволяє найбільш ефективно зреалізувати поставлене завдання. Атенюатор та фазообертач забезпечують отримання та подачу на біооб'єкт двох когерентних променів електромагнітних коливань міліметрового діапазону і, в такий спосіб, дозволяють зреалізувати ту нову якість, яку було вказано вище. Суть винаходу пояснюється кресленнями, на яких подано: - на фіг. 1 - структурна схема пристрою для виявлення БАТ; - на фіг. 2 - загальний вигляд пристрою; - на фіг. 3 - розташування пари антен на кордоні БАТ. Запропонований пристрій обіймає пов'язані між собою, як показано на фіг. 1, генератор 1 міліметрових хвиль, подвійний хвилевідний Т-міст 2, детектор 3, індикатор 4 відбитого сигналу та дві ідентичні приймально-передавальні лінії 5 і 6. Кожна з ліній 5, 6 містить атенюатор 7 (8), фазообертач 9 (10) і антену 11 (12). Як видно з креслення, Н-плече 2а мосту 2 зв'язано з генератором 1, Еплече 26 - з індикатором 4, а його бокові плечі 2в, 2г підімкнено до ліній 5 і 6, що утворюють в сукупності передавальний тракт пристрою. Передавальний тракт докладно зображено на фіг. 2. Антени 11 і 12 вироблено у вигляді пари розташованих паралельно один одному хвилеводів, відкриті кінці котрих знаходяться на одній площині і дозволяють провадити випромінювання в вертикальному напрямку. Всі елементи передавального тракту змонтовано на платі 13, яку закріплено з можливістю вертикального пересування на штативі, що утворений стійкою 14, консоллю 15 та шарніром 16 і 17. Підімкнення передавального тракту до генератору міліметрових хвиль здійснюють крізь гнучкий хвилевід 18, а до індикатору відбитого сигналу - крізь гнучкий кабель 19. Позицією 20 зазначено поверхню біооб'єкту. Пристрій працює в такий спосіб. Плату 13 з елементами передавального тракту пересовують на штативі до стикання кінців антен 11 і 12 з поверхнею біооб'єкту 20 (шкірою пацієнта) в припускаємій локалізації біологічно активної точки. При ввімкненні генератора 1 (фіг.1) формуємий потік ЕМВ надходить у Н-плече 2а мосту 2, де в плечах 2в и 2г розгалужується на два когерентних потоки. Перший потік ЕМВ проходить лінією 5 крізь атенюатор 7, де відбувається ослаблення початкової амплітуди сигналу, і крізь фазообертач 9, де відбувається поворот фази відносно початкового значення. Аналогічні зміни другого потоку ЕМВ відбуваються в лінії 6 при переході атенюатора 8 і фазообертача 10. Далі перший потік ЕМВ надходить до антени 11, а другий - до антени 12, в наслідок чого на біооб'єкт 20 подаються два когерентних 21 и 22 вузькосмугових електромагнітних коливань міліметрового діапазону хвиль. Відбита частина 23 першого потоку ЕМВ надходить до антени 11 і розповсюджується у зворотному напрямку по лінії 5 крізь фазообертач 9 та атенюатор 7. В такий же спосіб відбита частина 24 другого потоку надходить до антени 12 і розповсюджується в зворотному напрямку лінією 6 крізь фазообертач 10 і атенюатор 8. Після переходу лініями 5 і 6, відбиті потоки надходять відповідно в бокові плечі 2в и 2г мосту 2, в котрім відбувається віднімання електромагнітних сигналів першого й другого потоків. Сигнал різниці надходить до Е-плеча 26 мосту 2 і, по детектуванню в детекторі 3, надходить на індикатор 4. Пошук біологічно активної точки здійснюється пересуванням пари антен 11, 12 поверхнею біооб'єкту 20 уздовж відповідного меридіану в напрямку до припускаємого місця її локалізації. В момент, коли одна з антен перебуватиме в місці 25 локалізації точки, а друга - на звичайній ділянці 20 поверхні, різниця сигналів, що реєстр ується індикатором, досягне максимального значення. В такий спосіб фіксують першу межу даної точки. Подальше пересування антен уздовж меридіану в тім же напрямку супроводжується зменшенням значення показника індикатору, а по переході через другу межу між даною БАТ і звичайною ділянкою поверхні біооб'єкту знову індикатор покаже максимальне значення різниці сигналів. В такий-от спосіб визначають геометричні розміри БАТ у подовжньому (за меридіаном) напрямку. Пересуваючи пару антен у напрямку, котрий лежить перпендикулярно до меридіану, визначають розмір БАТ в поперечному напрямку. В такий спосіб визначають локалізацію та геометричні розміри кожної БАТ. Таким чином, сукупність взаємопов'язаних відмінних ознак запропонованого пристрою для виявлення біологічно активних точок забезпечує розв'язок поставленого завдання підвищення чутливості виявлення біологічно активних точок. Джерела інформації 1. А. с. СССР № 858828, 1991 г. 2. А. с. СССР № 858826, 1991 г. 3. А. с. СССР № 904705, 1982 г. 4. Заявка Франции № 2329258. 5. Заявка Франции № 2473882. 6. Заявка ФРГ № 26022519. 7. Заявка Японии № 61-15705. 8. А. с. СССР № 925345, 1982. 9. А. с. СССР № 1395325, 1988. 10. А. с. СССР № 1101230, 1984. 11. А. с. СССР № 784864, 1980. 2 30291 Фіг. 1 Фіг. 2 3 30291 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
