Мундштук для куріння

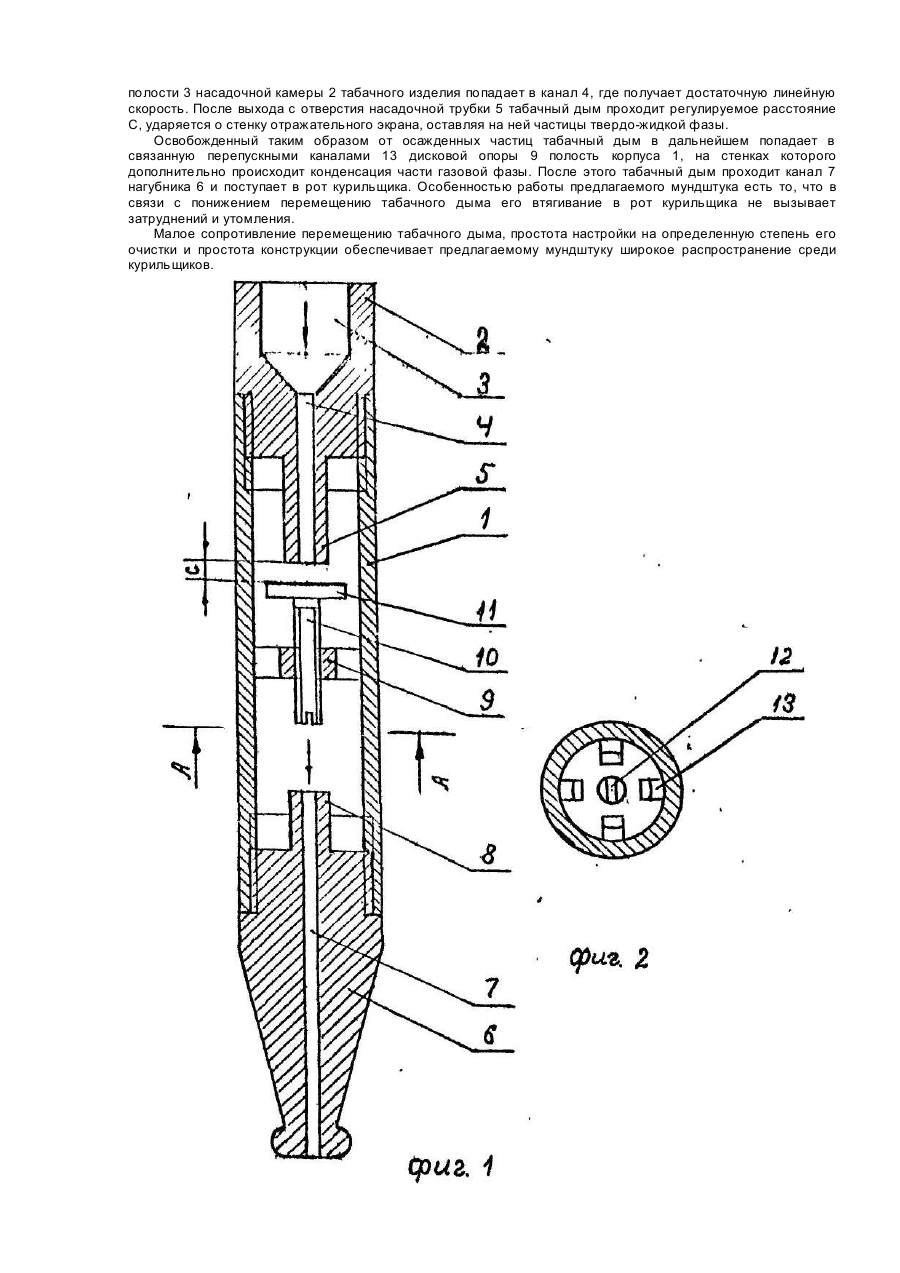

Изобретение относится к курительным принадлежностям, а более конкретно - к, снабженным отражательным экраном фильтрующим мундштукам. В настоящее время уже известен (см. авт.св. СССР № 925301, М. Кл.З А 24 F 13/06, опублик. 07.05.82 г. БИ № 17) такой, содержащий отражательный экран мундштук. Несмотря на ряд положительностей отмеченной конструкции мундштука в связи .с использованием отражательного экрана, в нем не предусмотрена весьма существенная для курильщика возможность осуществлять индивидуальную настройку мундштука на желательную степень очистки вдыхаемого табачного дыма. Возможностью осуществления отмеченного желательного изменения степени очистки табачного дыма обладает мундштук для курения, описание которого излагается в авт.св. СССР № 1674780 А 24 F 13/06 (опублик. 07.09.1991 г. в БИ № 33). Как прототип настоящего изобретения данный мундштук содержит цилиндрический полый корпус с одного торца которого расположена, снабженная полостью для размещения табачного изделия и продольным каналом для прохождения табачного дыма насадочная камера, а с другого торца - снабженный каналом для прохождения табачного дыма нагубник. Каждый из отмеченных каналов соосно связан с выступающей внутрь корпуса соответственно насадочной трубкой и нагубниковой трубкой. Конструктивной особенностью прототипного мундштука есть то, что в последнем внутренняя поверхность корпуса имеет кольцевой эксцентрический выступ, внутренняя поверхность которого образует, охватывающий насадочную камеру, отражательный экран. При этом, обращенный к корпусу конец насадочной трубки, снабжен заглушкой и пропускающим табачный дым поперечным боковым отверстием (в стенке трубки), а для обеспечения возможности изменения расстояния между отмеченным поперечным отверстием в стенке насадочной трубки и отражательным экраном насадочная камера установлена с возможностью поворота относительно ее продольной оси. Путем изменения отмеченного расстояния здесь обеспечивается курильщиком изменение степени очистки табачного дыма: чем меньше значение такого расстояния, тем выше интенсивность осаждения твердожидкой фазы табачного дыма. Важнейшим недостатком прототипного мундштука есть его повышенное сопротивление перемещению табачного дыма. При этом втягивание табачного дыма а рот для курильщика становится затруднительным и утомительным. Данное, весьма не желательное явление, вызывается здесь не только наличием обычного местного сопротивления в связи с поперечным (т.е. на 90°) изменением направления дымового потока в насадочной трубке, но и с наличием еще второго, весьма существенного местного сопротивления. Последнее появляется в связи с тем, что при вдохе куриль щика заглушка насадочной трубки дополнительно становится отражательным экраном на котором осаждаются частицы твердожидкой фазы табачного дыма. Такое осаждение частиц вызывает у заглушки местное сужение дымового потока, а следовательно, дополнительное существенное повышение сопротивления перемещению табачного дыма в мундштуке. В основу изобретения поставлена задача усовершенствования известного мундштука для курения, в котором, путем полного исключения наиболее существенных в продольном канале насадочной камеры местных сопротивлений обеспечивается желаемое понижение сопротивления перемещению табачного дыма в рот курильщика. Поставленная задача решается тем, что в мундштуке для курения, содержащем цилиндрический полый корпус, с одного торца которого расположена, снабженная полостью для размещения табачного изделия, каналом для прохождения табачного дыма и соосной каналу, выступающей внутрь корпуса трубкой, насадочная камера, а с другого торца - снабженный каналом для прохождения табачного дыма и соосный каналу, выступающий внутрь корпуса трубкой, нагубник, расположенный в полости корпуса отражательный экран с регулируемым расстоянием до выходного отверстия насадочной камеры, согласно изобретению на всем протяжении канала насадочной камеры дымовой поток имеет только продольное направление движения, внутри корпуса неподвижно установлена, снабженная по периферии пропускными каналами, направляющая дисковая опора с кинематически связанным соосным корпусу регулирующим винтом, обращенный к каналу насадочной камеры конец которого жестко связан, имеющим форму диска, отражательным экраном, а, обращенный к нагубнику конец, снабжен поперечным отверточным пазом. На фиг. 1 представлен продольный разрез предлагаемого мундштука; на фиг. 2 -сечение А-А фиг. 1. · Предлагаемый мундштук содержит цилиндрический полый корпус 1, с одного торца которого расположена насадочная камера 2 (с полостью 3 для размещения табачного изделия, продольным каналом 4 для прохождения табачного дыма и соосной каналу, выступающей внутрь корпуса, насадочной трубкой 5), а с другого торца - нагубник 6 (с каналом 7 для прохождения дыма и соосной каналу, выступающей внутрь корпуса, нагубниковой трубкой 8), неподвижно установленную внутри корпуса направляющую дисковую опору 9, кинематически связанным с направляющей дисковой опорой, регулирующий винт 10, обращенный к насадочной трубке конец которого жестко связан с имеющим форму диска отражательным экраном 11, а обращенный к нагубниковой трубке конец снабжен поперечным отверточным пазом 12. Для обеспечения неподвижности соединения корпус -направляющая дисковая опора используются, например, радиально установленные (с натягом) цилиндрические штифты (на фиг. они не показаны). Для обеспечения же прохождения табачного дыма от насадочной камеры к нагубнику направляющая дисковая опора снабжена периферийными перепускными каналами 13, а значение диаметра отражательного экрана меньше значения диаметра цилиндрической полости корпуса 1. Насадочная камера и. нагубник связаны корпусом, например, при помощи резьбовых соединений. Регулируемое расстояние между отражательным экраном и отверстием насадочной трубки на фиг, 1 обозначено буквой С. При регулировании расстояния С нагубник 6 снимается с корпуса 1 и с помощью отвертки производится вращение в соответствующую сторону снабженного поперечным отверточным пазом 12, связанного с дисковым экраном 11 регулирующего винта 10. При этом интенсивность осаждения частиц твердо-жидкой фазы табачного дыма будет тем выше, чем меньше значение расстояния С. Настроенный таким образом на определенную степень очистки табачного дыма предлагаемый мундштук работает следующим образом. Πри вдохе куриль щика за счет разрежения табачный дым от размещенного в полости 3 насадочной камеры 2 табачного изделия попадает в канал 4, где получает достаточную линейную скорость. После выхода с отверстия насадочной трубки 5 табачный дым проходит регулируемое расстояние С, ударяется о стенку отражательного экрана, оставляя на ней частицы твердо-жидкой фазы. Освобожденный таким образом от осажденных частиц табачный дым в дальнейшем попадает в связанную перепускными каналами 13 дисковой опоры 9 полость корпуса 1, на стенках которого дополнительно происходит конденсация части газовой фазы. После этого табачный дым проходит канал 7 нагубника 6 и поступает в рот курильщика. Особенностью работы предлагаемого мундштука есть то, что в связи с понижением перемещению табачного дыма его втягивание в рот курильщика не вызывает затруднений и утомления. Малое сопротивление перемещению табачного дыма, простота настройки на определенную степень его очистки и простота конструкции обеспечивает предлагаемому мундштуку широкое распространение среди куриль щиков.
