Підземне сховище для поховання малорадіоактивних будівельних відходів (рав)

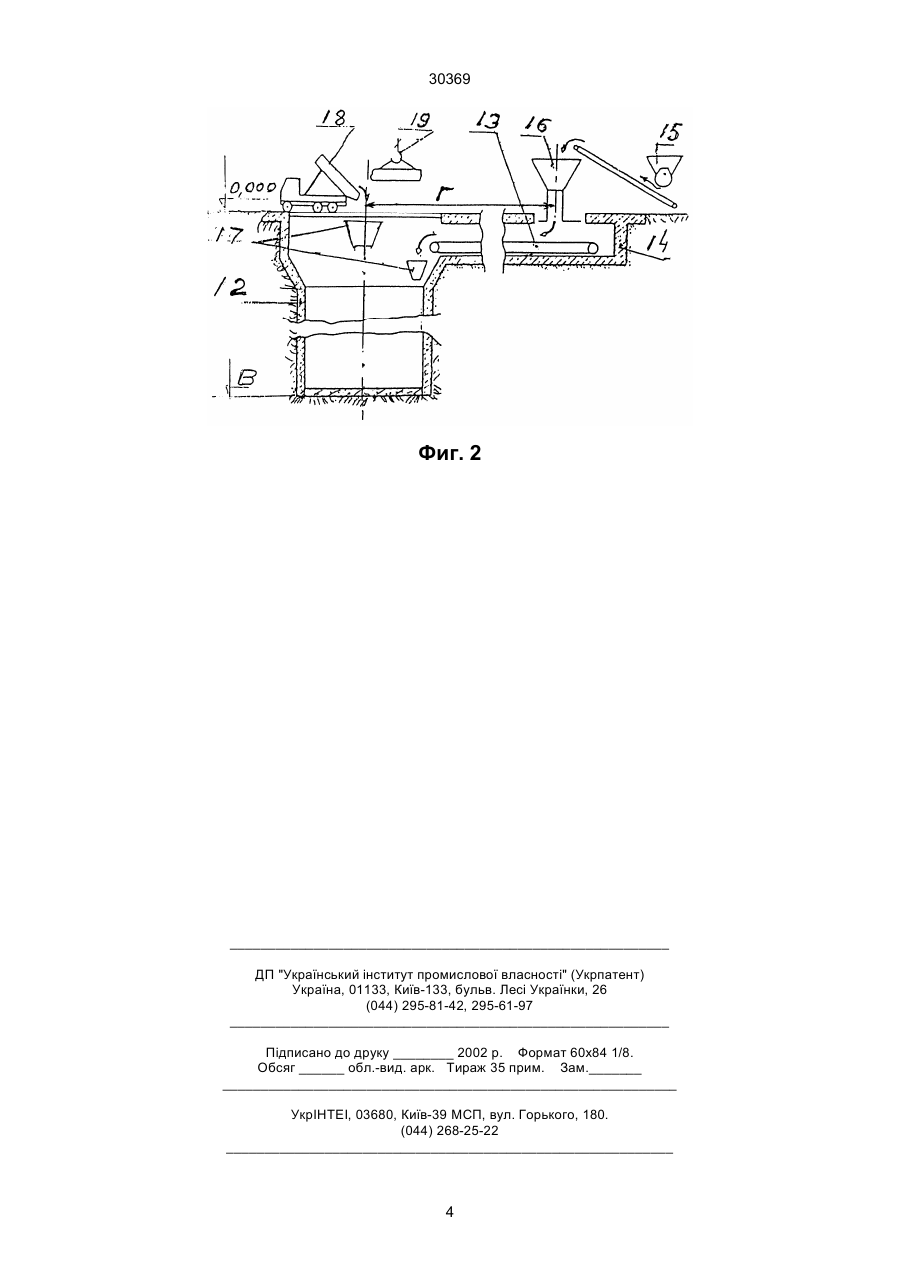

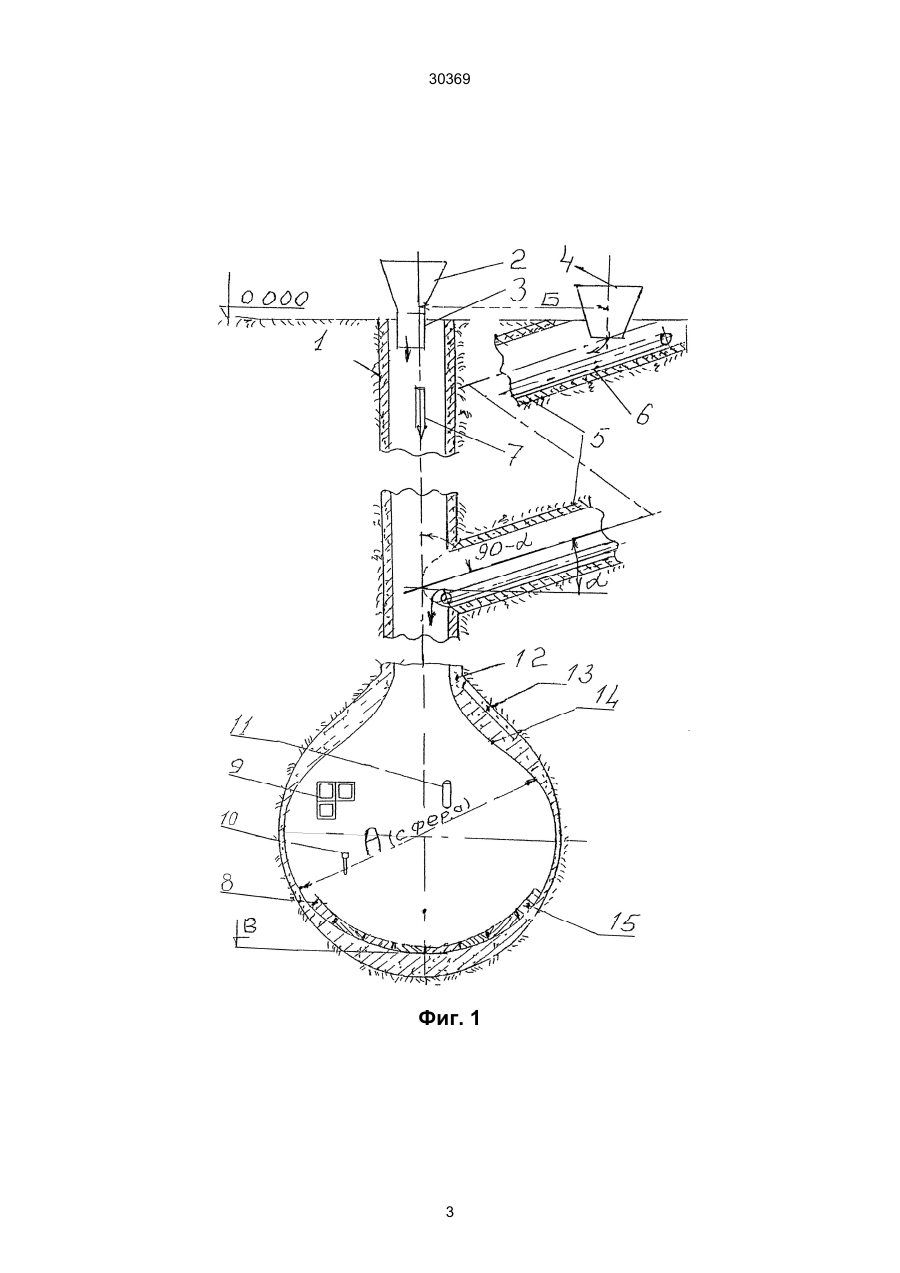

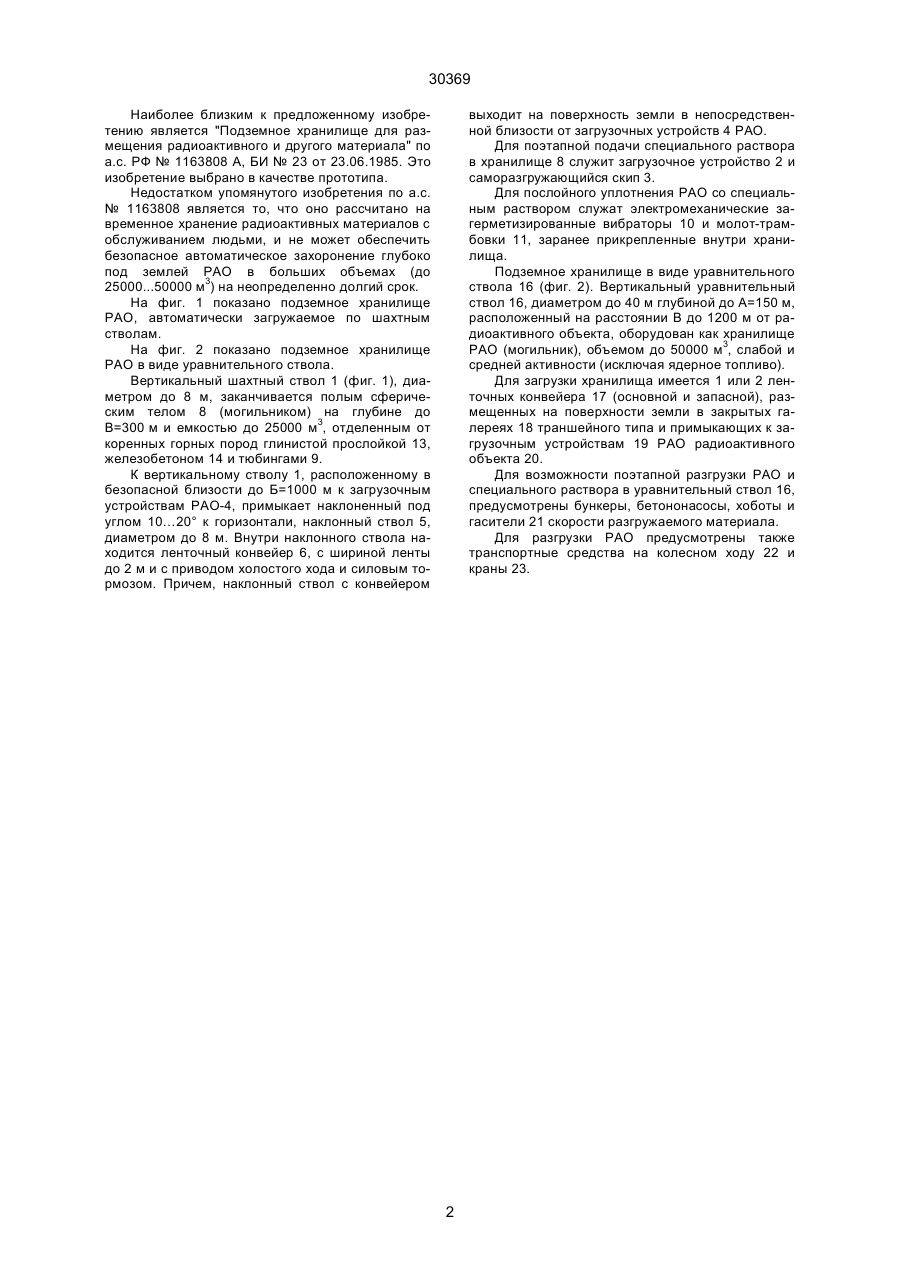

1. Підземне сховище для поховання малорадіоактивних будівельних відходів (РАВ), що містить вертикальний шахтний ствол, який закінчується порожнистим сховищем (могильником), яке відрізняється тим, що сховище (могильник) має діаметр до 35 м, ємкість до 25000 м3 і розташований на глибині до 300 м, при цьому до вертикаль 30369 Наиболее близким к предложенному изобретению является "Подземное хранилище для размещения радиоактивного и другого материала" по а.с. РФ № 1163808 А, БИ № 23 от 23.06.1985. Это изобретение выбрано в качестве прототипа. Недостатком упомянутого изобретения по а.с. № 1163808 является то, что оно рассчитано на временное хранение радиоактивных материалов с обслуживанием людьми, и не может обеспечить безопасное автоматическое захоронение глубоко под землей РАО в больших объемах (до 25000...50000 м3) на неопределенно долгий срок. На фиг. 1 показано подземное хранилище РАО, автоматически загружаемое по шахтным стволам. На фиг. 2 показано подземное хранилище РАО в виде уравнительного ствола. Вертикальный шахтный ствол 1 (фиг. 1), диаметром до 8 м, заканчивается полым сферическим телом 8 (могильником) на глубине до В=300 м и емкостью до 25000 м3, отделенным от коренных горных пород глинистой прослойкой 13, железобетоном 14 и тюбингами 9. К вертикальному стволу 1, расположенному в безопасной близости до Б=1000 м к загрузочным устройствам РАО-4, примыкает наклоненный под углом 10…20° к горизонтали, наклонный ствол 5, диаметром до 8 м. Внутри наклонного ствола находится ленточный конвейер 6, с шириной ленты до 2 м и с приводом холостого хода и силовым тормозом. Причем, наклонный ствол с конвейером выходит на поверхность земли в непосредственной близости от загрузочных устройств 4 РАО. Для поэтапной подачи специального раствора в хранилище 8 служит загрузочное устройство 2 и саморазгружающийся скип 3. Для послойного уплотнения РАО со специальным раствором служат электромеханические загерметизированные вибраторы 10 и молот-трамбовки 11, заранее прикрепленные внутри хранилища. Подземное хранилище в виде уравнительного ствола 16 (фиг. 2). Вертикальный уравнительный ствол 16, диаметром до 40 м глубиной до А=150 м, расположенный на расстоянии В до 1200 м от радиоактивного объекта, оборудован как хранилище РАО (могильник), объемом до 50000 м3, слабой и средней активности (исключая ядерное топливо). Для загрузки хранилища имеется 1 или 2 ленточных конвейера 17 (основной и запасной), размещенных на поверхности земли в закрытых галереях 18 траншейного типа и примыкающих к загрузочным устройствам 19 РАО радиоактивного объекта 20. Для возможности поэтапной разгрузки РАО и специального раствора в уравнительный ствол 16, предусмотрены бункеры, бетононасосы, хоботы и гасители 21 скорости разгружаемого материала. Для разгрузки РАО предусмотрены также транспортные средства на колесном ходу 22 и краны 23. 2 30369 Фиг. 1 3 30369 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
