Секція аеротенка

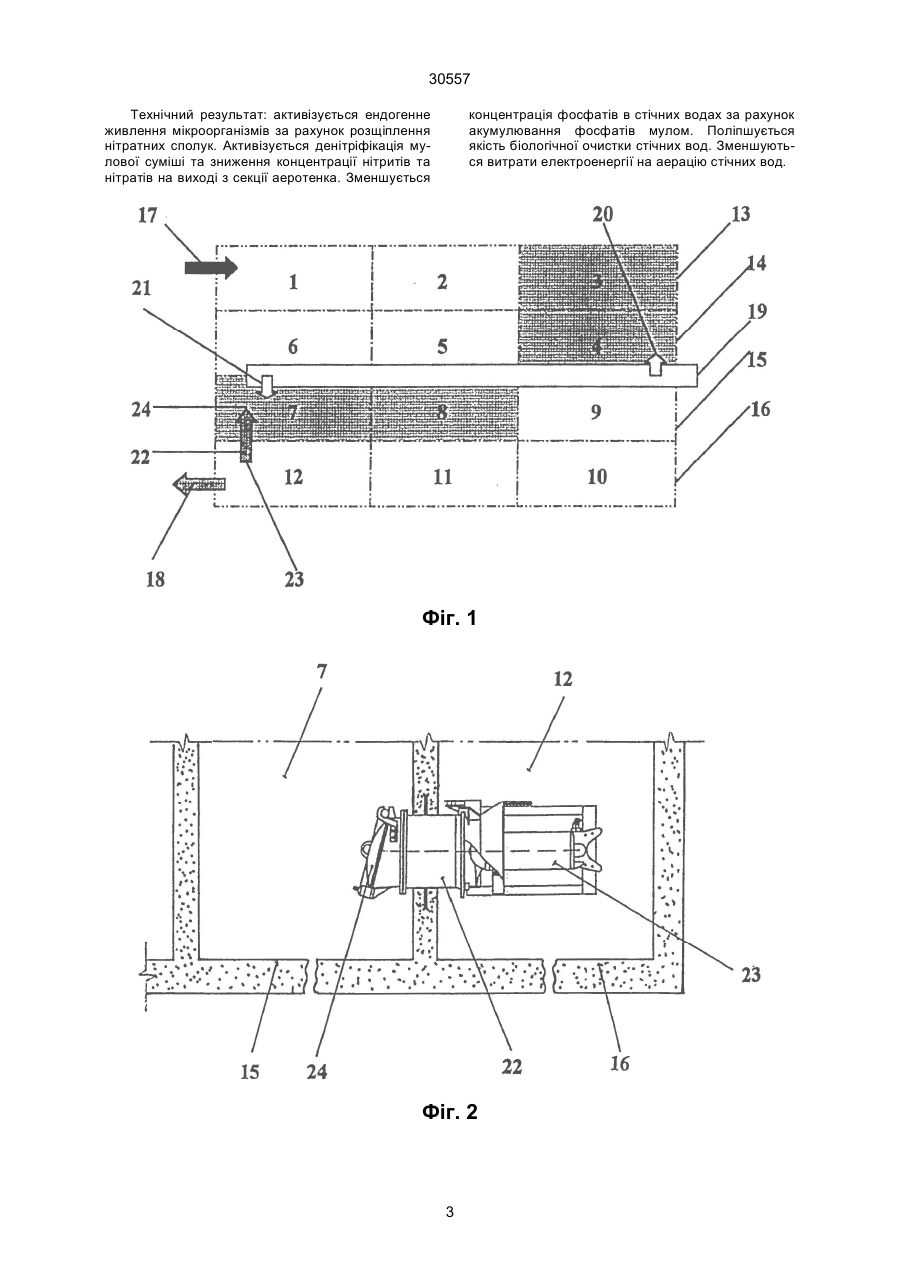

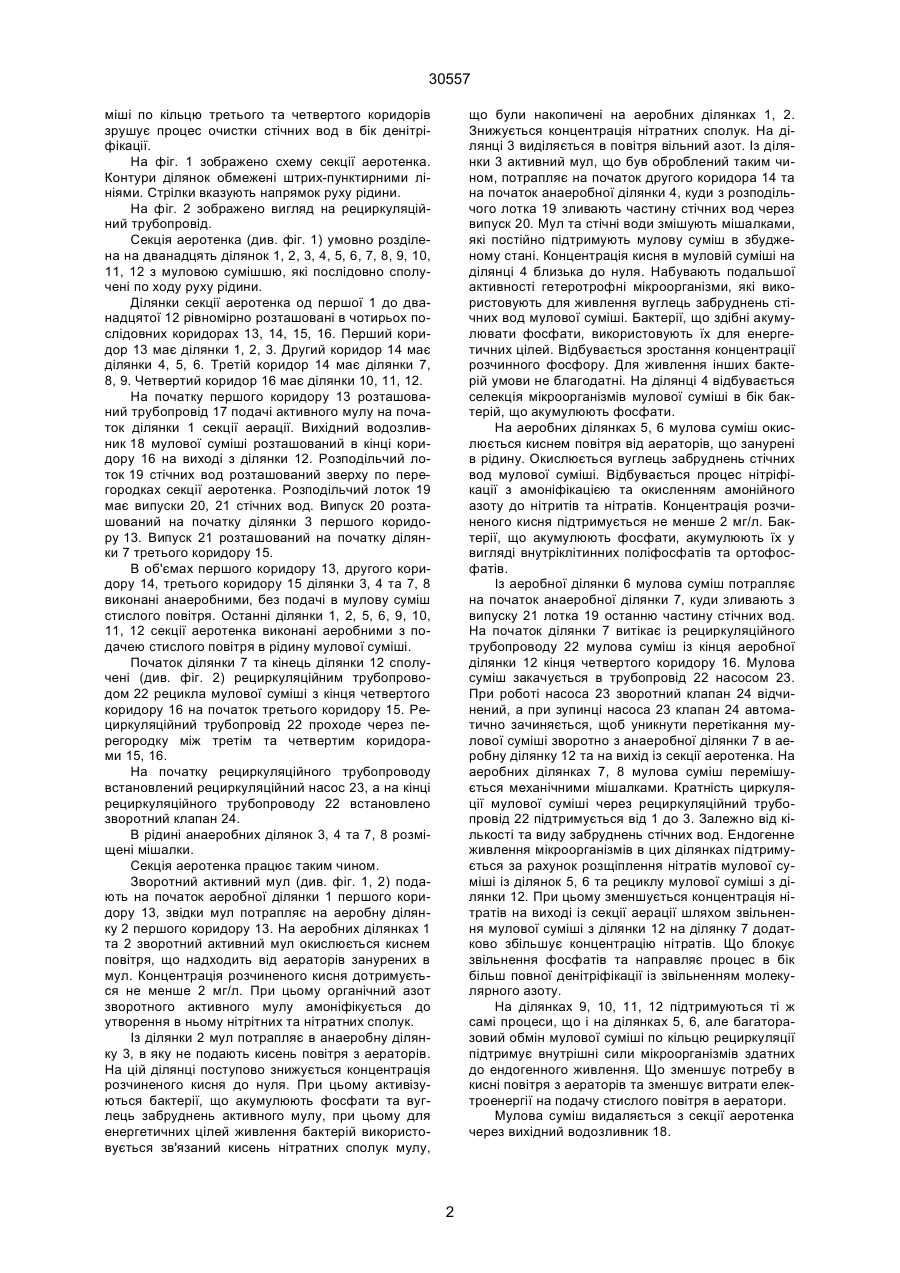

Секція аеротенка, що має чотири послідовно сполучених коридора з муловою сумішшю, три паралельні повздовжні перегородки між коридорами, трубопровід подачі активного мулу в початок першого коридора, розподільчий лоток з випусками стічних вод, вихідний водозливник мулової суміші в кінці четвертого коридора, аеробні ділянки в коридорах, яка відрізняється тим, що додатково 30557 міші по кільцю третього та четвертого коридорів зрушує процес очистки стічних вод в бік денітріфікації. На фіг. 1 зображено схему секції аеротенка. Контури ділянок обмежені штрих-пунктирними лініями. Стрілки вказують напрямок руху рідини. На фіг. 2 зображено вигляд на рециркуляційний трубопровід. Секція аеротенка (див. фіг. 1) умовно розділена на дванадцять ділянок 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 з муловою сумішшю, які послідовно сполучені по ходу руху рідини. Ділянки секції аеротенка од першої 1 до дванадцятої 12 рівномірно розташовані в чотирьох послідовних коридорах 13, 14, 15, 16. Перший коридор 13 має ділянки 1, 2, 3. Другий коридор 14 має ділянки 4, 5, 6. Третій коридор 14 має ділянки 7, 8, 9. Четвертий коридор 16 має ділянки 10, 11, 12. На початку першого коридору 13 розташований трубопровід 17 подачі активного мулу на початок ділянки 1 секції аерації. Вихідний водозливник 18 мулової суміші розташований в кінці коридору 16 на виході з ділянки 12. Розподільчий лоток 19 стічних вод розташований зверху по перегородках секції аеротенка. Розподільчий лоток 19 має випуски 20, 21 стічних вод. Випуск 20 розташований на початку ділянки 3 першого коридору 13. Випуск 21 розташований на початку ділянки 7 третього коридору 15. В об'ємах першого коридору 13, другого коридору 14, третього коридору 15 ділянки 3, 4 та 7, 8 виконані анаеробними, без подачі в мулову суміш стислого повітря. Останні ділянки 1, 2, 5, 6, 9, 10, 11, 12 секції аеротенка виконані аеробними з подачею стислого повітря в рідину мулової суміші. Початок ділянки 7 та кінець ділянки 12 сполучені (див. фіг. 2) рециркуляційним трубопроводом 22 рецикла мулової суміші з кінця четвертого коридору 16 на початок третього коридору 15. Рециркуляційний трубопровід 22 проходе через перегородку між третім та четвертим коридорами 15, 16. На початку рециркуляційного трубопроводу встановлений рециркуляційний насос 23, а на кінці рециркуляційного трубопроводу 22 встановлено зворотний клапан 24. В рідині анаеробних ділянок 3, 4 та 7, 8 розміщені мішалки. Секція аеротенка працює таким чином. Зворотний активний мул (див. фіг. 1, 2) подають на початок аеробної ділянки 1 першого коридору 13, звідки мул потрапляє на аеробну ділянку 2 першого коридору 13. На аеробних ділянках 1 та 2 зворотний активний мул окислюється киснем повітря, що надходить від аераторів занурених в мул. Концентрація розчиненого кисня дотримується не менше 2 мг/л. При цьому органічний азот зворотного активного мулу амоніфікується до утворення в ньому нітрітних та нітратних сполук. Із ділянки 2 мул потрапляє в анаеробну ділянку 3, в яку не подають кисень повітря з аераторів. На цій ділянці поступово знижується концентрація розчиненого кисня до нуля. При цьому активізуються бактерії, що акумулюють фосфати та вуглець забруднень активного мулу, при цьому для енергетичних цілей живлення бактерій використовується зв'язаний кисень нітратних сполук мулу, що були накопичені на аеробних ділянках 1, 2. Знижується концентрація нітратних сполук. На ділянці 3 виділяється в повітря вільний азот. Із ділянки 3 активний мул, що був оброблений таким чином, потрапляє на початок другого коридора 14 та на початок анаеробної ділянки 4, куди з розподільчого лотка 19 зливають частину стічних вод через випуск 20. Мул та стічні води змішують мішалками, які постійно підтримують мулову суміш в збудженому стані. Концентрація кисня в муловій суміші на ділянці 4 близька до нуля. Набувають подальшої активності гетеротрофні мікроорганізми, які використовують для живлення вуглець забруднень стічних вод мулової суміші. Бактерії, що здібні акумулювати фосфати, використовують їх для енергетичних цілей. Відбувається зростання концентрації розчинного фосфору. Для живлення інших бактерій умови не благодатні. На ділянці 4 відбувається селекція мікроорганізмів мулової суміші в бік бактерій, що акумулюють фосфати. На аеробних ділянках 5, 6 мулова суміш окислюється киснем повітря від аераторів, що занурені в рідину. Окислюється вуглець забруднень стічних вод мулової суміші. Відбувається процес нітріфікації з амоніфікацією та окисленням амонійного азоту до нітритів та нітратів. Концентрація розчиненого кисня підтримується не менше 2 мг/л. Бактерії, що акумулюють фосфати, акумулюють їх у вигляді внутріклітинних поліфосфатів та ортофосфатів. Із аеробної ділянки 6 мулова суміш потрапляє на початок анаеробної ділянки 7, куди зливають з випуску 21 лотка 19 останню частину стічних вод. На початок ділянки 7 витікає із рециркуляційного трубопроводу 22 мулова суміш із кінця аеробної ділянки 12 кінця четвертого коридору 16. Мулова суміш закачується в трубопровід 22 насосом 23. При роботі насоса 23 зворотний клапан 24 відчинений, а при зупинці насоса 23 клапан 24 автоматично зачиняється, щоб уникнути перетікання мулової суміші зворотно з анаеробної ділянки 7 в аеробну ділянку 12 та на вихід із секції аеротенка. На аеробних ділянках 7, 8 мулова суміш перемішується механічними мішалками. Кратність циркуляції мулової суміші через рециркуляційний трубопровід 22 підтримується від 1 до 3. Залежно від кількості та виду забруднень стічних вод. Ендогенне живлення мікроорганізмів в цих ділянках підтримується за рахунок розщіплення нітратів мулової суміші із ділянок 5, 6 та рециклу мулової суміші з ділянки 12. При цьому зменшується концентрація нітратів на виході із секції аерації шляхом звільнення мулової суміші з ділянки 12 на ділянку 7 додатково збільшує концентрацію нітратів. Що блокує звільнення фосфатів та направляє процес в бік більш повної денітріфікації із звільненням молекулярного азоту. На ділянках 9, 10, 11, 12 підтримуються ті ж самі процеси, що і на ділянках 5, 6, але багаторазовий обмін мулової суміші по кільцю рециркуляції підтримує внутрішні сили мікроорганізмів здатних до ендогенного живлення. Що зменшує потребу в кисні повітря з аераторів та зменшує витрати електроенергії на подачу стислого повітря в аератори. Мулова суміш видаляється з секції аеротенка через вихідний водозливник 18. 2 30557 Технічний результат: активізується ендогенне живлення мікроорганізмів за рахунок розщіплення нітратних сполук. Активізується денітріфікація мулової суміші та зниження концентрації нітритів та нітратів на виході з секції аеротенка. Зменшується концентрація фосфатів в стічних водах за рахунок акумулювання фосфатів мулом. Поліпшується якість біологічної очистки стічних вод. Зменшуються витрати електроенергії на аерацію стічних вод. Фіг. 1 Фіг. 2 3 30557 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
