Секція аеротенка
Номер патенту: 30558
Опубліковано: 15.11.2000
Автори: Мешенгіссер Юрій Михайлович, Белотелов Сергій Євгенійович, Щетінін Анатолій Іванович, Реготун Олександр Олексійович
Формула / Реферат
Секція аеротенка, що має чотири послідовно сполучених коридора з муловою сумішшю, три паралельні повздовжні перегородки між коридорами, трубопровід подачі активного мулу в початок першого коридору, розподільчий лоток з випусками стічних вод, вихідний водозливник мулової суміші в кінці четвертого коридору, аеробні ділянки в другому, третьому, четвертому коридорах, умовно розділена на дванадцять однакового об'єму послідовно сполучених ділянок, кожний коридор має по три ділянки, третя ділянка першого коридору анаеробна, занурений в мулову суміш рециркуляційний трубопровід рецикла мулової суміші з кінця четвертого коридору, на початку рециркуляційного трубопроводу встановлений рециркуляційний насос, а на кінці рециркуляційного трубопроводу встановлено зворотний клапан, рециркуляційний трубопровід проходить крізь перегородку між третім та четвертим коридорами, яка відрізняється тим, що рециркуляційний трубопровід проходить крізь всі перегородки, кінець рециркуляційного трубопроводу виходить на початок першого коридору, перша та друга ділянки анаеробні, розподільчий лоток має випуски стічних вод на початку першої ділянки.
Текст

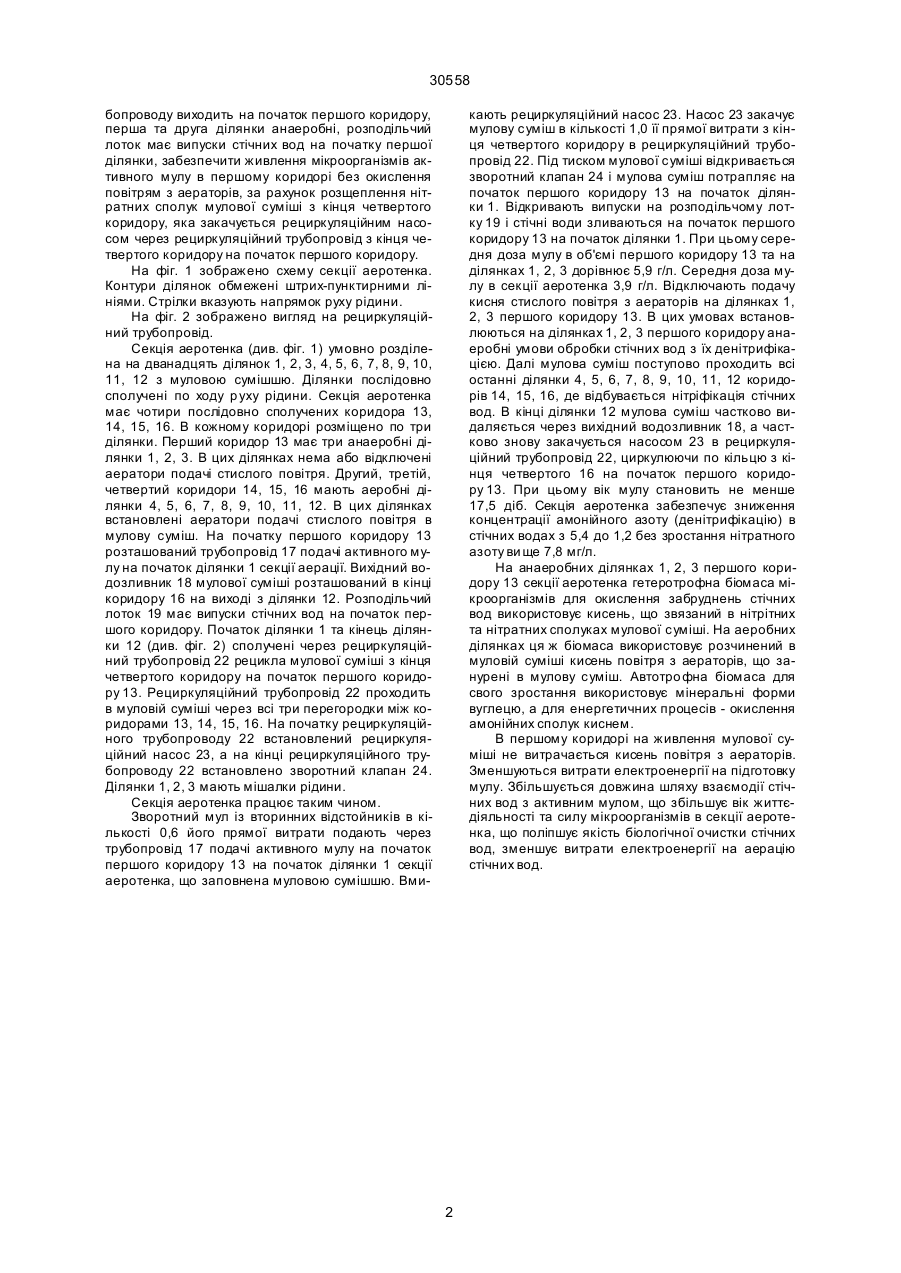

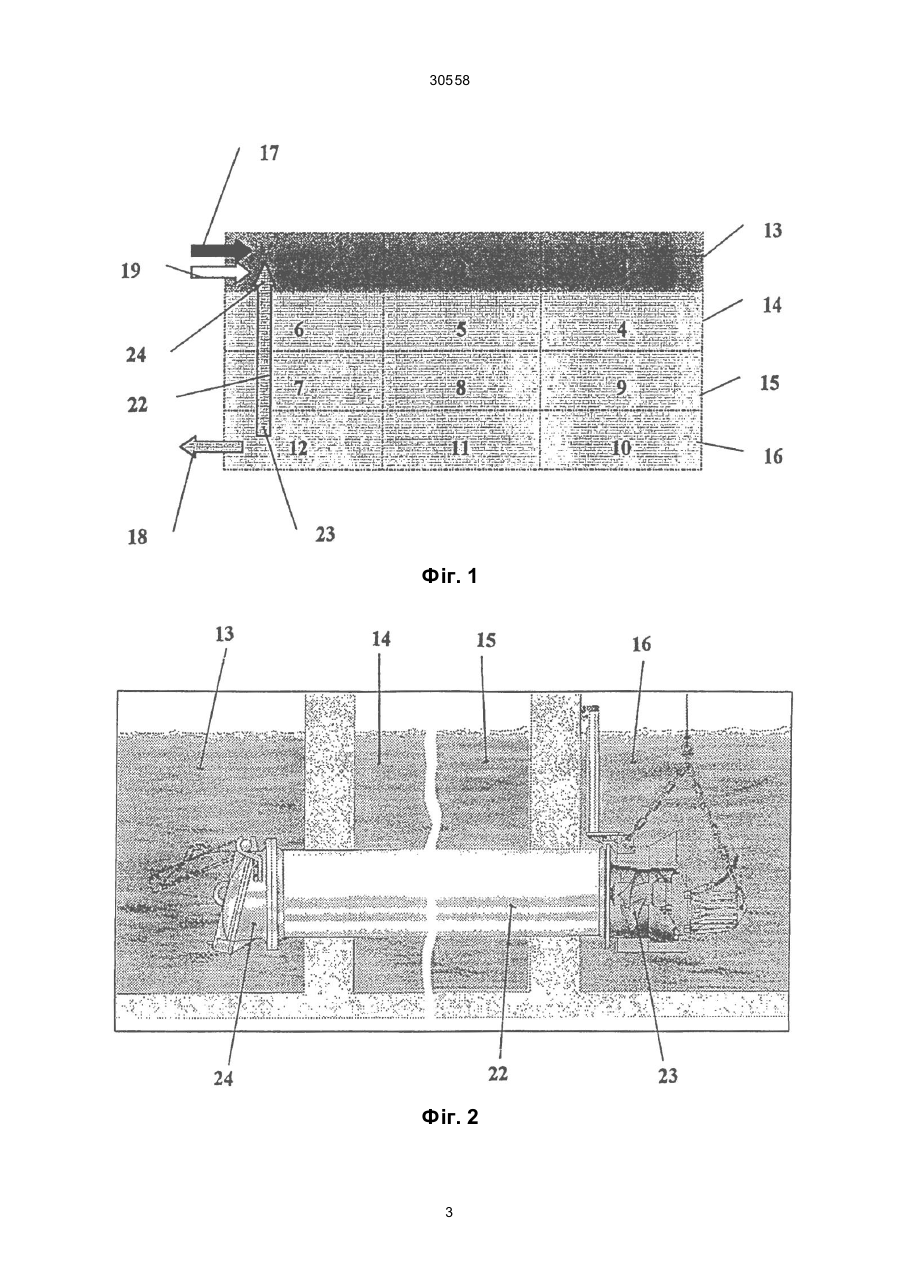

Секція аеротенка, що має чотири послідовно сполучених коридора з муловою сумішшю, три паралельні повздовжні перегородки між коридорами, трубопровід подачі активного мулу в початок першого коридору, розподільчий лоток з випусками стічних вод, вихідний водозливник мулової суміші в кінці четвертого коридору, аеробні ділянки в другому, третьому, четвертому коридорах, умовно 30558 бопроводу виходить на початок першого коридору, перша та друга ділянки анаеробні, розподільчий лоток має випуски стічних вод на початку першої ділянки, забезпечити живлення мікроорганізмів активного мулу в першому коридорі без окислення повітрям з аераторів, за рахунок розщеплення нітратних сполук мулової суміші з кінця четвертого коридору, яка закачується рециркуляційним насосом через рециркуляційний трубопровід з кінця четвертого коридору на початок першого коридору. На фіг. 1 зображено схему секції аеротенка. Контури ділянок обмежені штрих-пунктирними лініями. Стрілки вказують напрямок руху рідини. На фіг. 2 зображено вигляд на рециркуляційний трубопровід. Секція аеротенка (див. фіг. 1) умовно розділена на дванадцять ділянок 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 з муловою сумішшю. Ділянки послідовно сполучені по ходу р уху рідини. Секція аеротенка має чотири послідовно сполучених коридора 13, 14, 15, 16. В кожному коридорі розміщено по три ділянки. Перший коридор 13 має три анаеробні ділянки 1, 2, 3. В цих ділянках нема або відключені аератори подачі стислого повітря. Другий, третій, четвертий коридори 14, 15, 16 мають аеробні ділянки 4, 5, 6, 7, 8, 9, 10, 11, 12. В цих ділянках встановлені аератори подачі стислого повітря в мулову суміш. На початку першого коридору 13 розташований трубопровід 17 подачі активного мулу на початок ділянки 1 секції аерації. Вихідний водозливник 18 мулової суміші розташований в кінці коридору 16 на виході з ділянки 12. Розподільчий лоток 19 має випуски стічних вод на початок першого коридору. Початок ділянки 1 та кінець ділянки 12 (див. фіг. 2) сполучені через рециркуляційний трубопровід 22 рецикла мулової суміші з кінця четвертого коридору на початок першого коридору 13. Рециркуляційний трубопровід 22 проходить в муловій суміші через всі три перегородки між коридорами 13, 14, 15, 16. На початку рециркуляційного трубопроводу 22 встановлений рециркуляційний насос 23, а на кінці рециркуляційного трубопроводу 22 встановлено зворотний клапан 24. Ділянки 1, 2, 3 мають мішалки рідини. Секція аеротенка працює таким чином. Зворотний мул із вторинних відстойників в кількості 0,6 його прямої витрати подають через трубопровід 17 подачі активного мулу на початок першого коридору 13 на початок ділянки 1 секції аеротенка, що заповнена муловою сумішшю. Вми кають рециркуляційний насос 23. Насос 23 закачує мулову суміш в кількості 1,0 її прямої витрати з кінця четвертого коридору в рециркуляційний трубопровід 22. Під тиском мулової суміші відкривається зворотний клапан 24 і мулова суміш потрапляє на початок першого коридору 13 на початок ділянки 1. Відкривають випуски на розподільчому лотку 19 і стічні води зливаються на початок першого коридору 13 на початок ділянки 1. При цьому середня доза мулу в об'ємі першого коридору 13 та на ділянках 1, 2, 3 дорівнює 5,9 г/л. Середня доза мулу в секції аеротенка 3,9 г/л. Відключають подачу кисня стислого повітря з аераторів на ділянках 1, 2, 3 першого коридору 13. В цих умовах встановлюються на ділянках 1, 2, 3 першого коридору анаеробні умови обробки стічних вод з їх денітрифікацією. Далі мулова суміш поступово проходить всі останні ділянки 4, 5, 6, 7, 8, 9, 10, 11, 12 коридорів 14, 15, 16, де відбувається нітріфікація стічних вод. В кінці ділянки 12 мулова суміш частково видаляється через вихідний водозливник 18, а частково знову закачується насосом 23 в рециркуляційний трубопровід 22, циркулюючи по кільцю з кінця четвертого 16 на початок першого коридору 13. При цьому вік мулу становить не менше 17,5 діб. Секція аеротенка забезпечує зниження концентрації амонійного азоту (денітрифікацію) в стічних водах з 5,4 до 1,2 без зростання нітратного азоту ви ще 7,8 мг/л. На анаеробних ділянках 1, 2, 3 першого коридору 13 секції аеротенка гетеротрофна біомаса мікроорганізмів для окислення забруднень стічних вод використовує кисень, що звязаний в нітрітних та нітратних сполуках мулової суміші. На аеробних ділянках ця ж біомаса використовує розчинений в муловій суміші кисень повітря з аераторів, що занурені в мулову суміш. Автотро фна біомаса для свого зростання використовує мінеральні форми вуглецю, а для енергетичних процесів - окислення амонійних сполук киснем. В першому коридорі на живлення мулової суміші не витрачається кисень повітря з аераторів. Зменшуються витрати електроенергії на підготовку мулу. Збільшується довжина шляху взаємодії стічних вод з активним мулом, що збільшує вік життєдіяльності та силу мікроорганізмів в секції аеротенка, що поліпшує якість біологічної очистки стічних вод, зменшує витрати електроенергії на аерацію стічних вод. 2 30558 Фіг. 1 Фіг. 2 3 30558 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
