Секція аеротенка

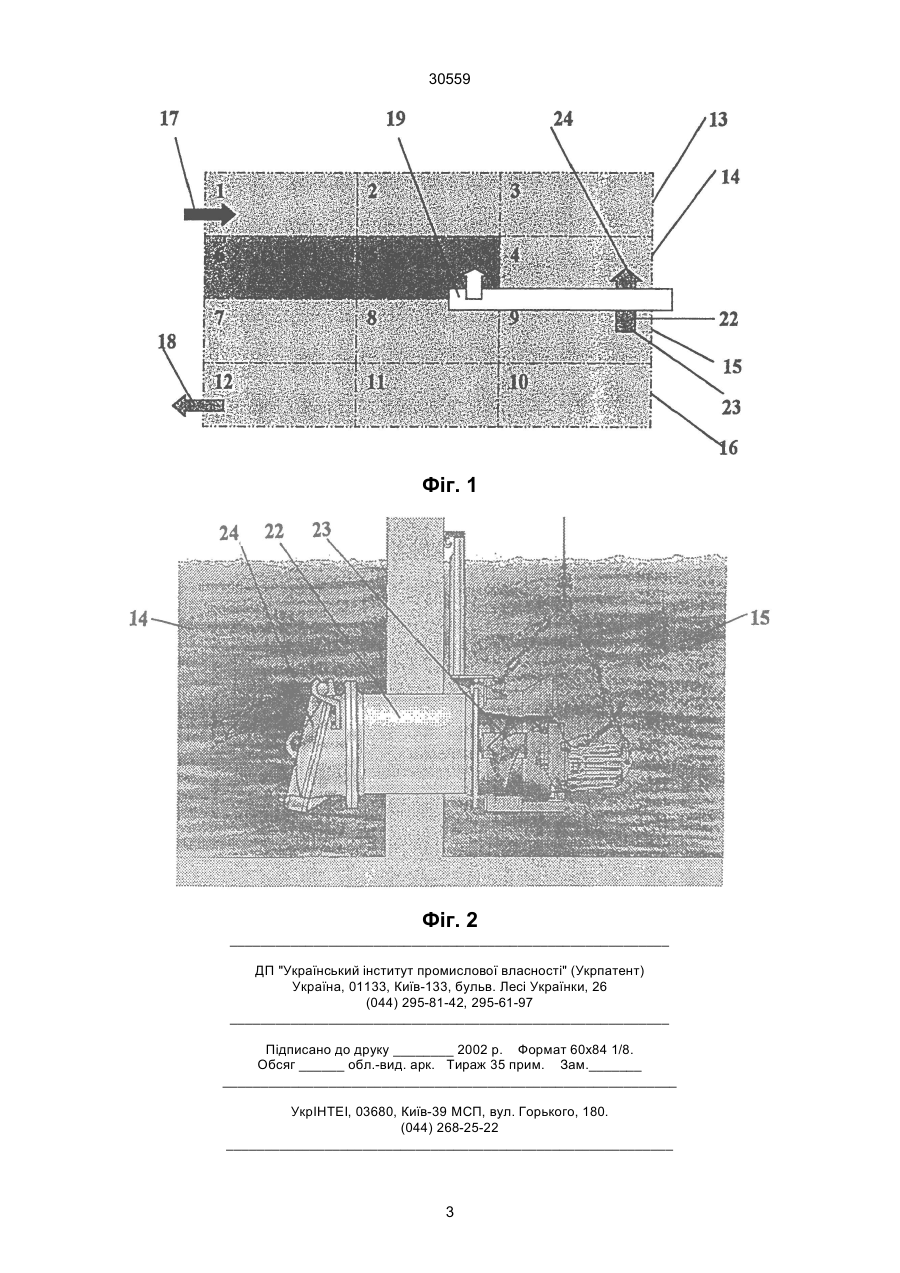

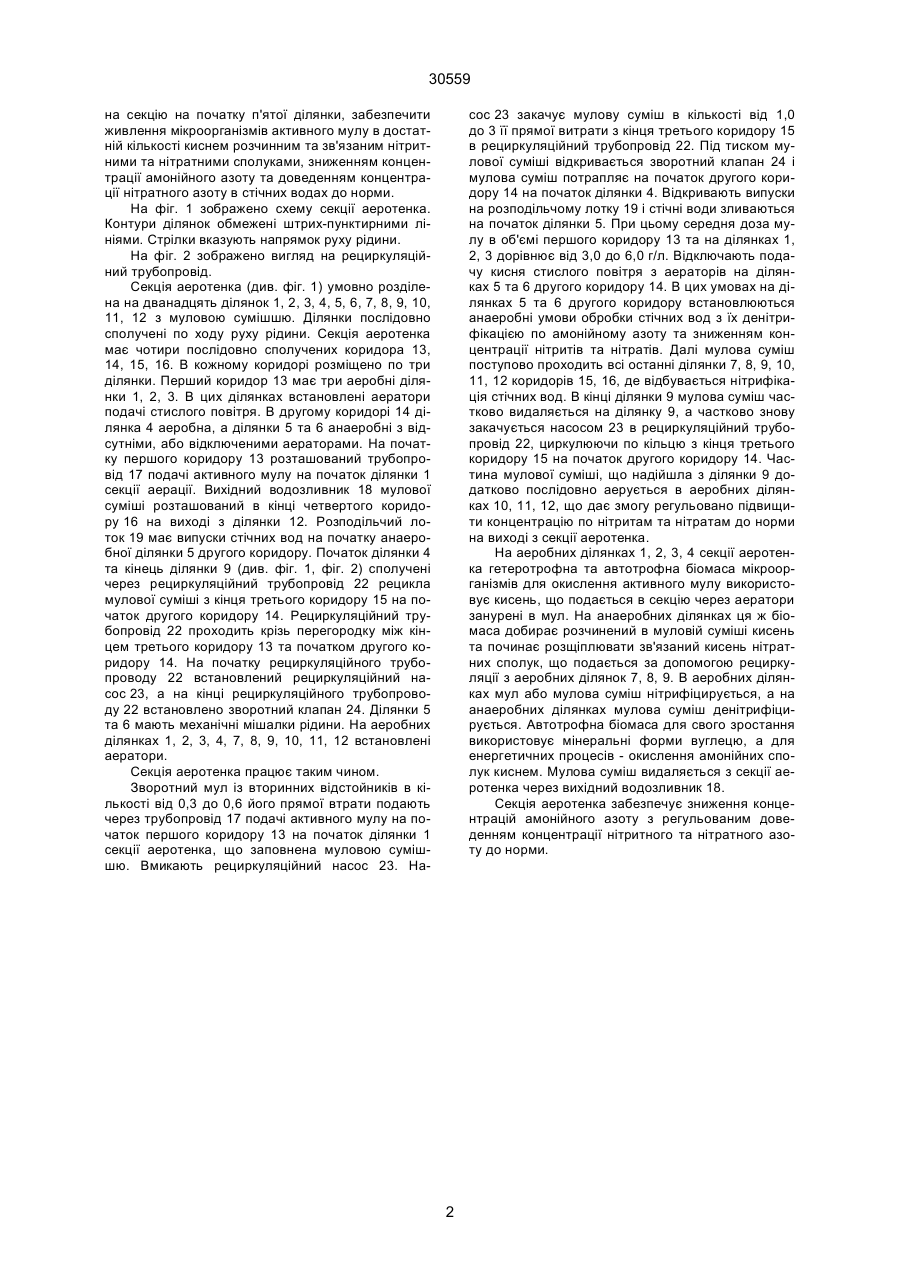

1. Секція аеротенка, що має чотири послідовно сполучених коридора з муловою сумішшю, три паралельні повздовжні перегородки між коридорами, трубопровід подачі активного мулу в початок першого коридору, розподільчий лоток з випусками стічних вод, вихідний водозливник мулової суміші в кінці четвертого коридору, аеробні ділянки в 30559 на секцію на початку п'ятої ділянки, забезпечити живлення мікроорганізмів активного мулу в достатній кількості киснем розчинним та зв'язаним нітритними та нітратними сполуками, зниженням концентрації амонійного азоту та доведенням концентрації нітратного азоту в стічних водах до норми. На фіг. 1 зображено схему секції аеротенка. Контури ділянок обмежені штрих-пунктирними лініями. Стрілки вказують напрямок руху рідини. На фіг. 2 зображено вигляд на рециркуляційний трубопровід. Секція аеротенка (див. фіг. 1) умовно розділена на дванадцять ділянок 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 з муловою сумішшю. Ділянки послідовно сполучені по ходу руху рідини. Секція аеротенка має чотири послідовно сполучених коридора 13, 14, 15, 16. В кожному коридорі розміщено по три ділянки. Перший коридор 13 має три аеробні ділянки 1, 2, 3. В цих ділянках встановлені аератори подачі стислого повітря. В другому коридорі 14 ділянка 4 аеробна, а ділянки 5 та 6 анаеробні з відсутніми, або відключеними аераторами. На початку першого коридору 13 розташований трубопровід 17 подачі активного мулу на початок ділянки 1 секції аерації. Вихідний водозливник 18 мулової суміші розташований в кінці четвертого коридору 16 на виході з ділянки 12. Розподільчий лоток 19 має випуски стічних вод на початку анаеробної ділянки 5 другого коридору. Початок ділянки 4 та кінець ділянки 9 (див. фіг. 1, фіг. 2) сполучені через рециркуляційний трубопровід 22 рецикла мулової суміші з кінця третього коридору 15 на початок другого коридору 14. Рециркуляційний трубопровід 22 проходить крізь перегородку між кінцем третього коридору 13 та початком другого коридору 14. На початку рециркуляційного трубопроводу 22 встановлений рециркуляційний насос 23, а на кінці рециркуляційного трубопроводу 22 встановлено зворотний клапан 24. Ділянки 5 та 6 мають механічні мішалки рідини. На аеробних ділянках 1, 2, 3, 4, 7, 8, 9, 10, 11, 12 встановлені аератори. Секція аеротенка працює таким чином. Зворотний мул із вторинних відстойників в кількості від 0,3 до 0,6 його прямої втрати подають через трубопровід 17 подачі активного мулу на початок першого коридору 13 на початок ділянки 1 секції аеротенка, що заповнена муловою сумішшю. Вмикають рециркуляційний насос 23. На сос 23 закачує мулову суміш в кількості від 1,0 до 3 її прямої витрати з кінця третього коридору 15 в рециркуляційний трубопровід 22. Під тиском мулової суміші відкривається зворотний клапан 24 і мулова суміш потрапляє на початок другого коридору 14 на початок ділянки 4. Відкривають випуски на розподільчому лотку 19 і стічні води зливаються на початок ділянки 5. При цьому середня доза мулу в об'ємі першого коридору 13 та на ділянках 1, 2, 3 дорівнює від 3,0 до 6,0 г/л. Відключають подачу кисня стислого повітря з аераторів на ділянках 5 та 6 другого коридору 14. В цих умовах на ділянках 5 та 6 другого коридору встановлюються анаеробні умови обробки стічних вод з їх денітрифікацією по амонійному азоту та зниженням концентрації нітритів та нітратів. Далі мулова суміш поступово проходить всі останні ділянки 7, 8, 9, 10, 11, 12 коридорів 15, 16, де відбувається нітрифікація стічних вод. В кінці ділянки 9 мулова суміш частково видаляється на ділянку 9, а частково знову закачується насосом 23 в рециркуляційний трубопровід 22, циркулюючи по кільцю з кінця третього коридору 15 на початок другого коридору 14. Частина мулової суміші, що надійшла з ділянки 9 додатково послідовно аерується в аеробних ділянках 10, 11, 12, що дає змогу регульовано підвищити концентрацію по нітритам та нітратам до норми на виході з секції аеротенка. На аеробних ділянках 1, 2, 3, 4 секції аеротенка гетеротрофна та автотрофна біомаса мікроорганізмів для окислення активного мулу використовує кисень, що подається в секцію через аератори занурені в мул. На анаеробних ділянках ця ж біомаса добирає розчинений в муловій суміші кисень та починає розщіплювати зв'язаний кисень нітратних сполук, що подається за допомогою рециркуляції з аеробних ділянок 7, 8, 9. В аеробних ділянках мул або мулова суміш нітрифіцирується, а на анаеробних ділянках мулова суміш денітрифіцирується. Автотрофна біомаса для свого зростання використовує мінеральні форми вуглецю, а для енергетичних процесів - окислення амонійних сполук киснем. Мулова суміш видаляється з секції аеротенка через вихідний водозливник 18. Секція аеротенка забезпечує зниження концентрацій амонійного азоту з регульованим доведенням концентрації нітритного та нітратного азоту до норми. 2 30559 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
