Спосіб стеження за наявністю трикутника крутіння при однопроцесному прядінні і крутінні та пристрій для його здійснення

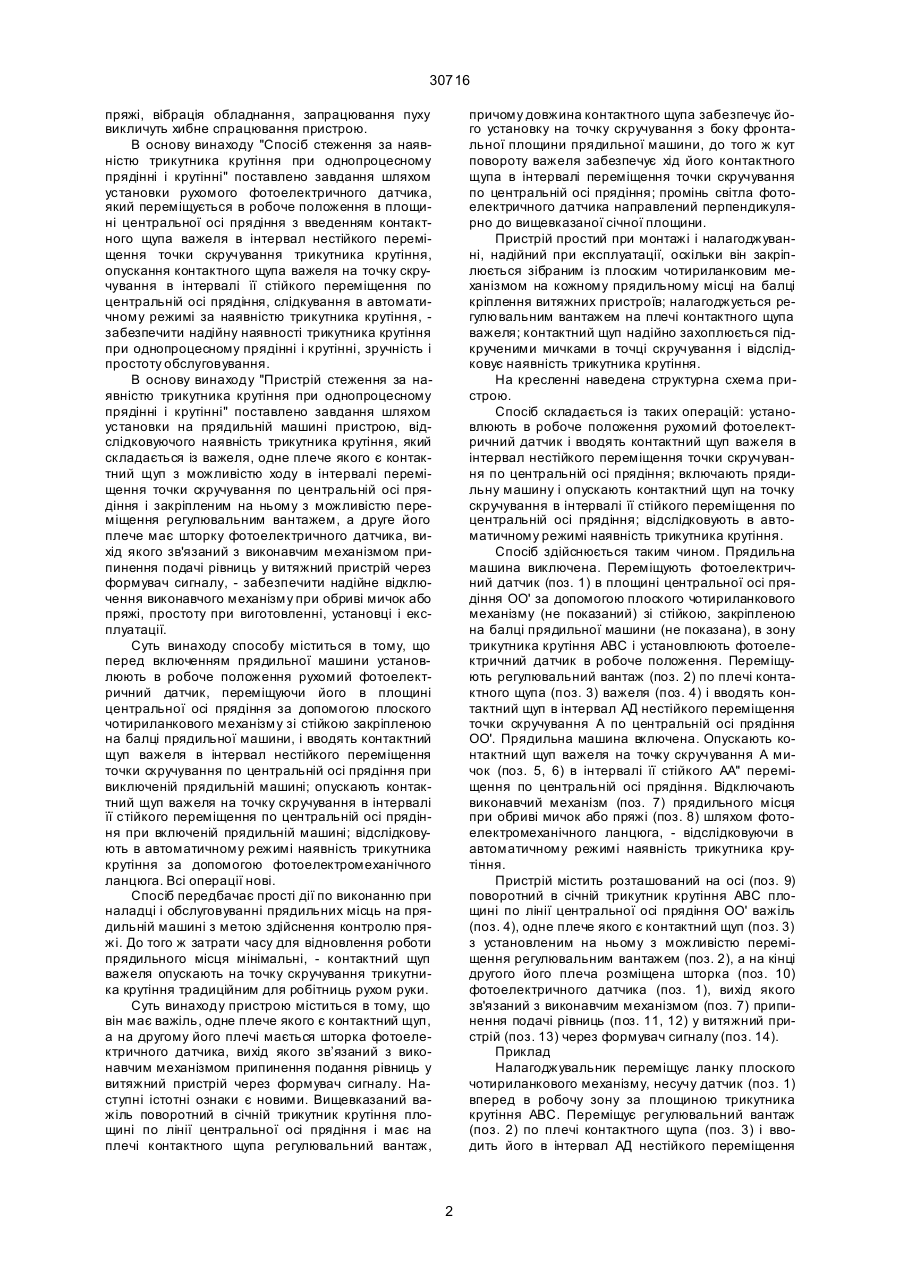

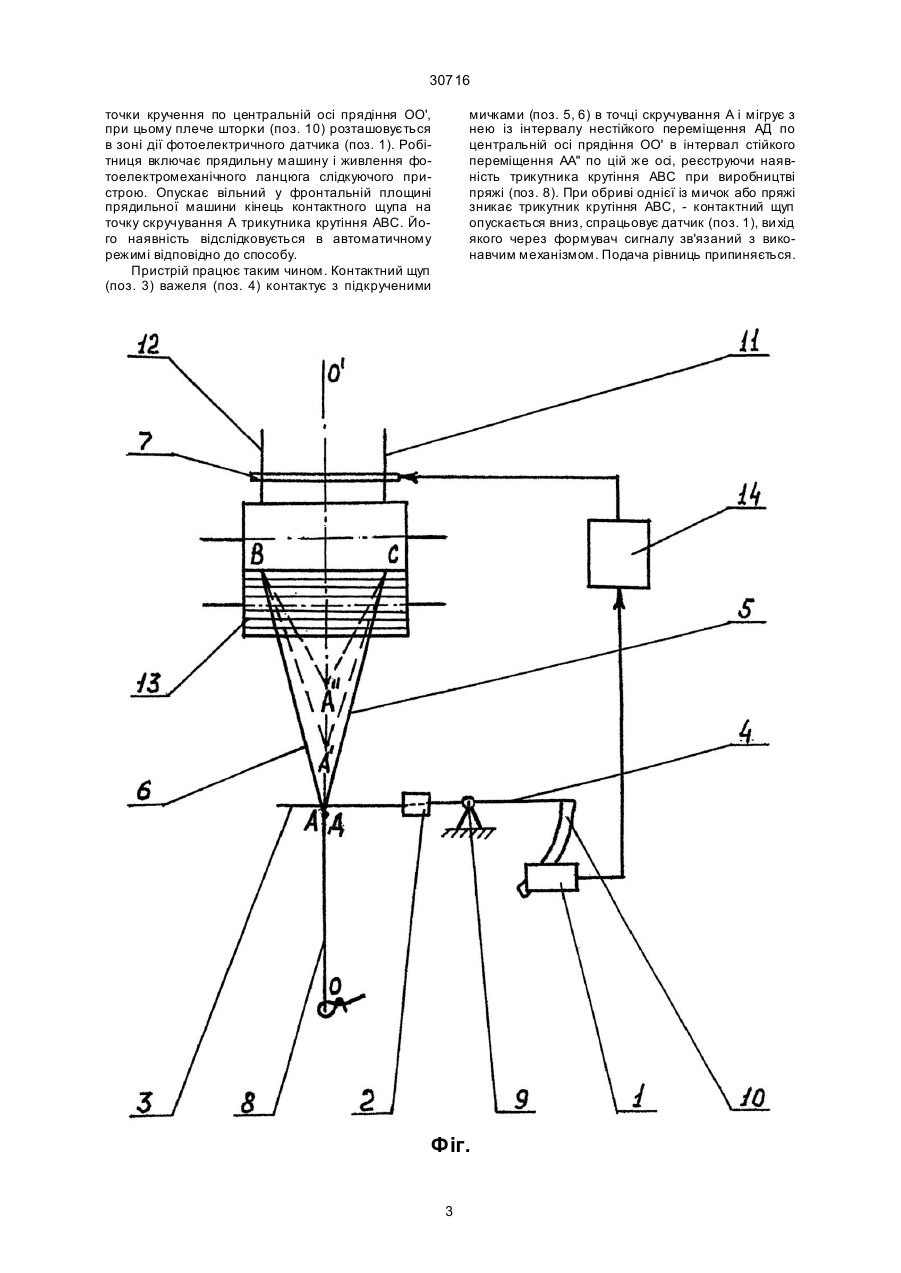

1. Спосіб стеження за наявністю трикутника крутіння при однопроцесному прядінні і крутінні, що включає установлення важеля пристрою по центральній осі прядіння з введенням контактного щупа в робочу зону, відстеження в автоматичному режимі наявності мичок і пряжі, який відрізняється тим, що попередньо переміщують рухомий фотоелектричний датчик в січній трикутник крутіння площині по лінії центральної осі прядіння в робоче положення за допомогою плоского чотириланкового механізму і вводять контактний щуп важеля, поворотного у вищевказаній площині, в інтервал нестійкого переміщення точки скручування по A (54) СПОСІБ СТЕЖЕННЯ ЗА НАЯВНІСТЮ ТРИКУТНИКА КРУТІННЯ ПРИ ОДНОПРОЦ ЕСНОМУ ПРЯДІННІ І КРУТІННІ ТА ПРИСТРІЙ ДЛЯ ЙОГО ЗДІЙСНЕННЯ 30716 пряжі, вібрація обладнання, запрацювання пуху викличуть хибне спрацювання пристрою. В основу винаходу "Спосіб стеження за наявністю трикутника крутіння при однопроцесному прядінні і крутінні" поставлено завдання шляхом установки рухомого фотоелектричного датчика, який переміщується в робоче положення в площині центральної осі прядіння з введенням контактного щупа важеля в інтервал нестійкого переміщення точки скручування трикутника крутіння, опускання контактного щупа важеля на точку скручування в інтервалі її стійкого переміщення по центральній осі прядіння, слідкування в автоматичному режимі за наявністю трикутника крутіння, забезпечити надійну наявності трикутника крутіння при однопроцесному прядінні і крутінні, зручність і простоту обслуговування. В основу винаходу "Пристрій стеження за наявністю трикутника крутіння при однопроцесному прядінні і крутінні" поставлено завдання шляхом установки на прядильній машині пристрою, відслідковуючого наявність трикутника крутіння, який складається із важеля, одне плече якого є контактний щуп з можливістю ходу в інтервалі переміщення точки скручування по центральній осі прядіння і закріпленим на ньому з можливістю переміщення регулювальним вантажем, а друге його плече має шторку фотоелектричного датчика, вихід якого зв'язаний з виконавчим механізмом припинення подачі рівниць у витяжний пристрій через формувач сигналу, - забезпечити надійне відключення виконавчого механізму при обриві мичок або пряжі, простоту при виготовленні, установці і експлуатації. Суть винаходу способу міститься в тому, що перед включенням прядильної машини установлюють в робоче положення рухомий фотоелектричний датчик, переміщуючи його в площині центральної осі прядіння за допомогою плоского чотириланкового механізму зі стійкою закріпленою на балці прядильної машини, і вводять контактний щуп важеля в інтервал нестійкого переміщення точки скручування по центральній осі прядіння при виключеній прядильній машині; опускають контактний щуп важеля на точку скручування в інтервалі її стійкого переміщення по центральній осі прядіння при включеній прядильній машині; відслідковують в автоматичному режимі наявність трикутника крутіння за допомогою фотоелектромеханічного ланцюга. Всі операції нові. Спосіб передбачає прості дії по виконанню при наладці і обслуговуванні прядильних місць на прядильній машині з метою здійснення контролю пряжі. До того ж затрати часу для відновлення роботи прядильного місця мінімальні, - контактний щуп важеля опускають на точку скручування трикутника крутіння традиційним для робітниць рухом руки. Суть винаходу пристрою міститься в тому, що він має важіль, одне плече якого є контактний щуп, а на другому його плечі мається шторка фотоелектричного датчика, вихід якого зв’язаний з виконавчим механізмом припинення подання рівниць у витяжний пристрій через формувач сигналу. Наступні істотні ознаки є новими. Вищевказаний важіль поворотний в січній трикутник крутіння площині по лінії центральної осі прядіння і має на плечі контактного щупа регулювальний вантаж, причому довжина контактного щупа забезпечує його установку на точку скручування з боку фронтальної площини прядильної машини, до того ж кут повороту важеля забезпечує хід його контактного щупа в інтервалі переміщення точки скручування по центральній осі прядіння; промінь світла фотоелектричного датчика направлений перпендикулярно до вищевказаної січної площини. Пристрій простий при монтажі і налагоджуванні, надійний при експлуатації, оскільки він закріплюється зібраним із плоским чотириланковим механізмом на кожному прядильному місці на балці кріплення витяжних пристроїв; налагоджується регулювальним вантажем на плечі контактного щупа важеля; контактний щуп надійно захоплюється підкрученими мичками в точці скручування і відслідковує наявність трикутника крутіння. На кресленні наведена структурна схема пристрою. Спосіб складається із таких операцій: установлюють в робоче положення рухомий фотоелектричний датчик і вводять контактний щуп важеля в інтервал нестійкого переміщення точки скручування по центральній осі прядіння; включають прядильну машину і опускають контактний щуп на точку скручування в інтервалі її стійкого переміщення по центральній осі прядіння; відслідковують в автоматичному режимі наявність трикутника крутіння. Спосіб здійснюється таким чином. Прядильна машина виключена. Переміщують фотоелектричний датчик (поз. 1) в площині центральної осі прядіння ОО' за допомогою плоского чотириланкового механізму (не показаний) зі стійкою, закріпленою на балці прядильної машини (не показана), в зону трикутника крутіння АВС і установлюють фотоелектричний датчик в робоче положення. Переміщують регулювальний вантаж (поз. 2) по плечі контактного щупа (поз. 3) важеля (поз. 4) і вводять контактний щуп в інтервал АД нестійкого переміщення точки скручування А по центральній осі прядіння ОО'. Прядильна машина включена. Опускають контактний щуп важеля на точку скручування А мичок (поз. 5, 6) в інтервалі її стійкого АА" переміщення по центральній осі прядіння. Відключають виконавчий механізм (поз. 7) прядильного місця при обриві мичок або пряжі (поз. 8) шляхом фотоелектромеханічного ланцюга, - відслідковуючи в автоматичному режимі наявність трикутника крутіння. Пристрій містить розташований на осі (поз. 9) поворотний в січній трикутник крутіння АВС площині по лінії центральної осі прядіння ОО' важіль (поз. 4), одне плече якого є контактний щуп (поз. 3) з установленим на ньому з можливістю переміщення регулювальним вантажем (поз. 2), а на кінці другого його плеча розміщена шторка (поз. 10) фотоелектричного датчика (поз. 1), вихід якого зв'язаний з виконавчим механізмом (поз. 7) припинення подачі рівниць (поз. 11, 12) у витяжний пристрій (поз. 13) через формувач сигналу (поз. 14). Приклад Налагоджувальник переміщує ланку плоского чотириланкового механізму, несучу датчик (поз. 1) вперед в робочу зону за площиною трикутника крутіння АВС. Переміщує регулювальний вантаж (поз. 2) по плечі контактного щупа (поз. 3) і вводить його в інтервал АД нестійкого переміщення 2 30716 точки кручення по центральній осі прядіння ОО', при цьому плече шторки (поз. 10) розташовується в зоні дії фотоелектричного датчика (поз. 1). Робітниця включає прядильну машину і живлення фотоелектромеханічного ланцюга слідкуючого пристрою. Опускає вільний у фронтальній площині прядильної машини кінець контактного щупа на точку скручування А трикутника крутіння АВС. Його наявність відслідковується в автоматичному режимі відповідно до способу. Пристрій працює таким чином. Контактний щуп (поз. 3) важеля (поз. 4) контактує з підкрученими мичками (поз. 5, 6) в точці скручування А і мігрує з нею із інтервалу нестійкого переміщення АД по центральній осі прядіння ОО' в інтервал стійкого переміщення АА" по цій же осі, реєструючи наявність трикутника крутіння АВС при виробництві пряжі (поз. 8). При обриві однієї із мичок або пряжі зникає трикутник крутіння АВС, - контактний щуп опускається вниз, спрацьовує датчик (поз. 1), ви хід якого через формувач сигналу зв'язаний з виконавчим механізмом. Подача рівниць припиняється. Фіг. 3 30716 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
