Пристрій для відкривання пляшок, що закупорені пробкою з корка
Номер патенту: 3072
Опубліковано: 15.10.2004
Автори: Жарков Андрій Володимирович, Комаров Володимир Олександрович, Шейко Володимир Олександрович, Анатольєв Анатолій Анатолійович
Формула / Реферат
Пристрій для відкривання пляшок, що закупорені пробкою з корка, який містить рукоятку і силовий елемент, виконаний з металевого прутка діаметром не менше 0,1мм, при цьому силовий елемент виконаний таким, що містить пряму ділянку і ділянку, яка закручена в спіраль, пряма ділянка силового елемента виконана жорстко закріпленою у корпусі рукоятки під прямим кутом щодо подовжньої осі згаданої рукоятки, а вільний кінець вигнутої в спіраль ділянки силового елемента виконаний загостреним, причому пряма ділянка силового елемента виконана перехідною у спіраль на відстані не більше товщини прутка щодо місця закладення силового елемента в корпус рукоятки, а крок витків виконаний по величині не меншій за товщину згаданого прутка, який відрізняється тим, що він додатково містить втулки циліндричної форми, закриті з одного кінця, закріплені на закінцівках корпуса рукоятки уздовж її подовжньої осі, при цьому згадані втулки виконані у вигляді гільз патронів або циліндричної, або пляшкової, або будь-якої іншої форми, закінцівки рукоятки виконані розміщеними усередині згаданих гільз як з торканням своїми торцевими частинами донної частини гільзи, так і без торкання, а гільзи розміщені на корпусі рукоятки як з контактом своєю дульною частиною до силового елемента так і без торкання, причому на закінцівках рукоятки можуть бути розміщені гільзи як однакової форми так і різної форми.
Текст
Корисна модель відноситься до галузі задоволення життєвих потреб людини, а саме, до пристроїв для відкривання пляшок, що запечатані пробкою з кірки. Відомий пристрій для відкривання пляшок, що запечатані пробкою з кірки, який містить рукоятку і силовий елемент, виконаний з металевого прутка, при цьому силовий елемент виконаний таким, що містить пряму ділянку і ділянку, яка закручена в спіраль, пряма ділянка силового елемента виконаний жорстко закріпленою у корпусі рукоятки, а вільний кінець вигнутої в спіраль ділянки силового елемента виконаний загостреним /1/. До недоліків відомого пристрою відноситься те, що не забезпечується естетичний вигляд виробу, особливо, коли він використовується аматорами зброї чи предметів військового призначення. Найбільш близькою корисною моделлю як по суті, так і за результатами, що досягаються при її застосуванні, яка обрана за прототип, відноситься пристрій для відкривання пляшок, що запечатані пробкою з кірки, який містить рукоятку і силовий елемент, виконаний з металевого прутка діаметром не менше 0,1мм, при цьому силовий елемент виконаний таким, що містить пряму ділянку і ділянку, яка закручена в спіраль, пряма ділянка силового елемента виконаний жорстко закріпленою у корпусі рукоятки під прямим кутом щодо подовжньої осі згаданої рукоятки, а вільний кінець вигнутої в спіраль ділянки силового елемента виконаний загостреним, причому пряма ділянка силового елемента виконана перехідною у спіраль на відстані не більше товщини прутка щодо місця закладення силового елемента в корпус рукоятки, а крок витків виконаний по величині не менше товщини згаданого прутка /2/. До недоліків відомого пристрою для відкривання пляшок, що запечатані пробкою з кірки, який обрано за прототип, відноситься те, що не забезпечується естетичний вигляд виробу, особливо, коли він використовується аматорами зброї чи предметів військового призначення. В основу корисної моделі покладена задача шляхом закріплення на рукоятці гільз від патронів, забезпечити підвищення естетичного вигляду виробу. Суть корисної моделі в пристрої для відкривання пляшок, що запечатані пробкою з кірки, який містить рукоятку і силовий елемент, виконаний з металевого прутка діаметром не менше 0,1мм, при цьому силовий елемент виконаний таким, що містить пряму ділянку і ділянку, яка закручена в спіраль, пряма ділянка силового елемента виконаний жорстко закріпленою у корпусі рукоятки під прямим кутом щодо подовжньої осі згаданої рукоятки, а вільний кінець вигнутої в спіраль ділянки силового елемента виконаний загостреним, причому пряма ділянка силового елемента виконана перехідною у спіраль на відстані не більше товщини прутка щодо місця закладення силового елемента в корпус рукоятки, а крок витків виконаний по величині не менше товщини згаданого прутка, полягає в тому, що він додатково містить втулки циліндричної форми, закриті з одного кінця, закріплені на закінцівках корпуса рукоятки уздовж її подовжньої осі, при цьому згадані втулки виконані у виді гільз патронів або циліндричної, або пляшкової, або будь-якої іншої форми, закінцівки рукоятки виконані розміщеними усередині згаданих гільз як з торканням своїми торцевими частинами донної частини гільзи, так і без торкання, а гільзи розміщені на корпусі рукоятки як з контактом своєю дульною частиною до силового елемента, так і без торкання, причому на закінцівках рукоятки можуть бути розміщені гільзи як однакової форми, так і різної форми. Порівняльний аналіз корисної моделі з прототипом показує, що пристрій для відкривання пляшок, що запечатані пробкою з кірки відрізняється тим, що він додатково містить втулки циліндричної форми, закриті з одного кінця, закріплені на закінцівках корпуса рукоятки уздовж її подовжньої осі, при цьому згадані втулки виконані у виді гільз патронів або циліндричної, або пляшкової, або будь-якої іншої форми, закінцівки рукоятки виконані розміщеними усередині згаданих гільз як з торканням своїми торцевими частинами донної частини гільзи, так і без торкання, а гільзи розміщені на корпусі рукоятки як з контактом своєю дульною частиною до силового елемента, так і без торкання, причому на закінцівках рукоятки можуть бути розміщені гільзи як однакової форми, так і різної форми. Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг.1 представлена конструктивнокомпонувальна схема пристрою для відкривання пляшок, що запечатані пробкою з кірки, який заявляється, на фіг.2 представлена конструктивно-компонувальна схема пристрою для відкривання пляшок, що запечатані пробкою з кірки, який заявляється, на виді збоку, на фіг.3 представлена схема розміщення втулок, що виконані у вигляді гільз від патронів, на закінцівках рукоятки, на фіг.4-9 показані схеми розміщення гільз на корпусі рукоятки пристрою для відкривання пляшок, що запечатані пробкою з кірки, який заявляється, на фіг. 10 показана схема застосування пристрою для відкривання пляшок, що запечатані пробкою з кірки, який заявляється. Пристрій для відкривання пляшок, що запечатані пробкою з кірки містить (як варіант конструктивного виконання)(див. фіг.1-2 і фіг.3) рукоятку 1 і силовий елемент 2, виконаний з металевого прутка діаметром не менше 0,1мм. Конструктивно силовий елемент 2 виконаний таким, що містить пряму ділянку 3 і ділянку 4, яка закручена у спіраль. Пряма ділянка 3 силового елемента 2 виконана жорстко закріпленою у корпусі рукоятки 1 під прямим кутом щодо подовжньої осі згаданої рукоятки 1, а вільний кінець 5 вигнутої в спіраль ділянки (позиція 4) силового елемента 2 виконаний загостреним. Конструктивно пряма ділянка (позиція 3) силового елемента 2 виконана перехідною у спіраль (позиція 4) на відстані l не більше товщини g прутка (позиція 2) щодо місця закладення 6 силового елемента 2 у корпус рукоятки 1, а крок f витків виконаний по величині не менше товщини згаданого прутка (позиція 2). Пристрій для відкривання пляшок, що запечатані пробкою з кірки, додатково містить втулки 7 циліндричної форми, закриті з одного кінця (позиція 8), закріплені на закінцівках корпуса рукоятки 1 уздовж її подовжньої осі. Згадані втулки 7 виконані у вигляді гільз патронів або циліндричної (див.фіг.1-4, фіг.6 і фіг.8), або пляшкової (див.фіг.5 і фіг.9) або будь-якої іншої форми. Конструктивно закінцівки рукоятки 1 виконані розміщеними усередині згаданих гільз (позиція 7) як з торканням своїми торцевими частинами (позиція 9) донної частини 10 гільзи (позиція 7) (див.фіг.2 і фіг.9), так і без торкання (див.фіг.8). Конструктивно гільзи (позиція 7) розміщені на корпусі рукоятки 1 як з контактом своєю дульною частиною (позиція 11) до силового елемента 2 (див.фіг.2 і фіг.9), так і без торкання (див.фіг.8), причому на закінцівках рукоятки 1 можуть бути розміщені гільзи (позиція 7) як однакової форми (див.фіг.1-6 і фіг.8-9), так і різної форми (див.фіг.7). Пристрій для відкривання пляшок, що запечатані пробкою з кірки експлуатується таким чином. Попередньо виготовляють окремі конструктивні елементи пристрою для відкривання пляшок, що запечатані пробкою з кірки. Виготовляють рукоятку 1 пристрою, наприклад, циліндричної форми. Згадану рукоятку 1 виготовляють, наприклад, з дерева або металу, або з будь-якого іншого матеріалу. Одночасно з металевого прутка (діаметром не менше 0,1мм) виготовляють силовий елемент 2. Силовий елемент 2 виконують таким, що містить дві ділянки: пряму ділянку 3 і ділянку 4, яку закручують у спіраль. Конструктивно пряму ділянку (позиція 3) силового елемента 2 виконують перехідною у спіраль (позиція 4) на відстані l не більше товщини g прутка (позиція 2) щодо місця закладення 6 силового елемента 2 у корпус рукоятки 1. Крок f витків виконують по величині не менше товщини g згаданого прутка (позиція 2). Вільний кінець 5 вигнутої в спіраль ділянки (позиція 4) силового елемента 2 загострюють. Додатково підготовляють гільзи 7 (втулки), наприклад, шляхом вистрілювання патронів, що містять гільзи або циліндричної (див.фіг.1-4, фіг.6 і фіг.8), або пляшкової (див.фіг.5 і фіг.9), або будь-якої іншої форми. Після виконання підготовчих операцій виконують технологічні операції щодо збирання пристрою для відкривання пляшок, що запечатані пробкою з кірки. Для цього пряму ділянку 3 силового елемента 2 жорстко закріплюють у корпусі рукоятки 1 під прямим кутом щодо подовжньої осі згаданої рукоятки 1. Згадану пряму ділянку 3 силового елемента 2 закріплюють у корпусі рукоятки 1 так, щоб інша (гвинтова) ділянка (позиція 4) силового елемента 2 знаходилась на відстані від зовнішньої поверхні корпуса рукоятки 1 на відстані l не більше товщини g прутка (позиція 2). Після того, як силовий елемент 2 буде закріплений у рукоятці 1, на закінцівки рукоятки 1 надягають втулки 7 (гільзи). При цьому гільзи (позиція 7) закріплюють у будь-яких з можливих варіантах просторового розташування щодо місця закладення силового елемента 2 у рукоятку 1 і торцевої частини 9 згаданої рукоятки. Так, наприклад, закінцівки рукоятки 1 розміщують усередині згаданих гільз 7 як з торканням своїми торцевими частинами 9 донної частини 10 гільзи, так і без торкання, а гільзи 7 розміщують на корпусі рукоятки 1 як з контактом своєю дульною частиною 11 до силового елемента 2, так і без торкання, причому на за кінцівках рукоятки 1 можуть бути розміщені гільзи 7 як однакової форми, так і різної форми (див.фіг.7). Виготовлений пристрій для відкривання пляшок, що запечатані пробкою з кірки, застосовують для відкривання пляшок наступним способом. Беруть у р уки рукоятку 1 (із закріпленими на ній гільзами 7) і вдавлюють загострений кінець 5 силового елемента 2, а саме, спіральної його частини (позиція 4), у корпус пробки 12, якою запечатана пляшка 13, наприклад, з вином. Після цього вкручують (шляхом повороту рукоятки 1 у площині, що перпендикулярна подовжньої осі пляшки 13) спіральну ділянку (позиція 4) силового елемента 2 у корпус пробки 12, наприклад, на повну величину згаданої спіральної ділянки (позиція 4). На завершальному етапі прикладають зусилля до рукоятки 1 (у напрямку, зворотному загортанню силового елемента 2) і витягають пробку 12 з горлечка пляшки 13. Після цього пробку 12 звертають з силового елемента 2. Пристрій для відкривання пляшок, що запечатані пробкою з кірки, знову є го товим до застосування. Підвищення ефективності використання пристрою для відкривання пляшок, що запечатані пробкою з кірки, який заявляється, у порівнянні з прототипом, досягається за рахунок поліпшення естетичного виду виробу, особливо, для аматорів зброї чи предметів військового призначення. Джерела інформації: 1. В. Ми хайлов, А. Аношин «2000 лучших кулинарных рецептов». - М.: ООО «Издательство Астрель»: ООО «Издательство ACT», 2000, Глава XIV «Напитки», стор.278 - аналог. 2. В. Ми хайлов, А. Аношин «2000 лучших кулинарных рецептов». - М.: ООО «Издательство Астрель»: ООО «Издательство ACT», 2000, Глава XIV «Напитки», стор.279 - прототип.

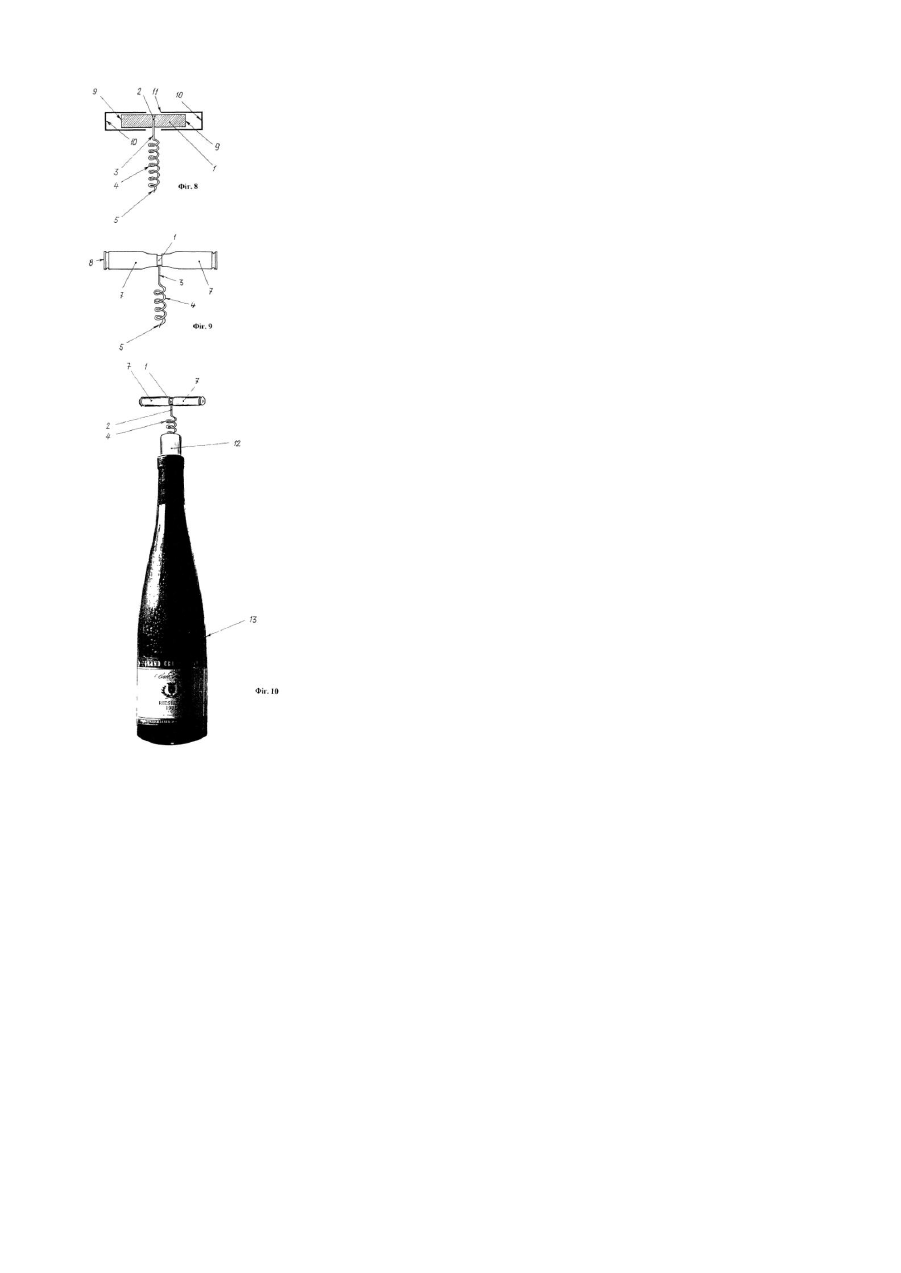

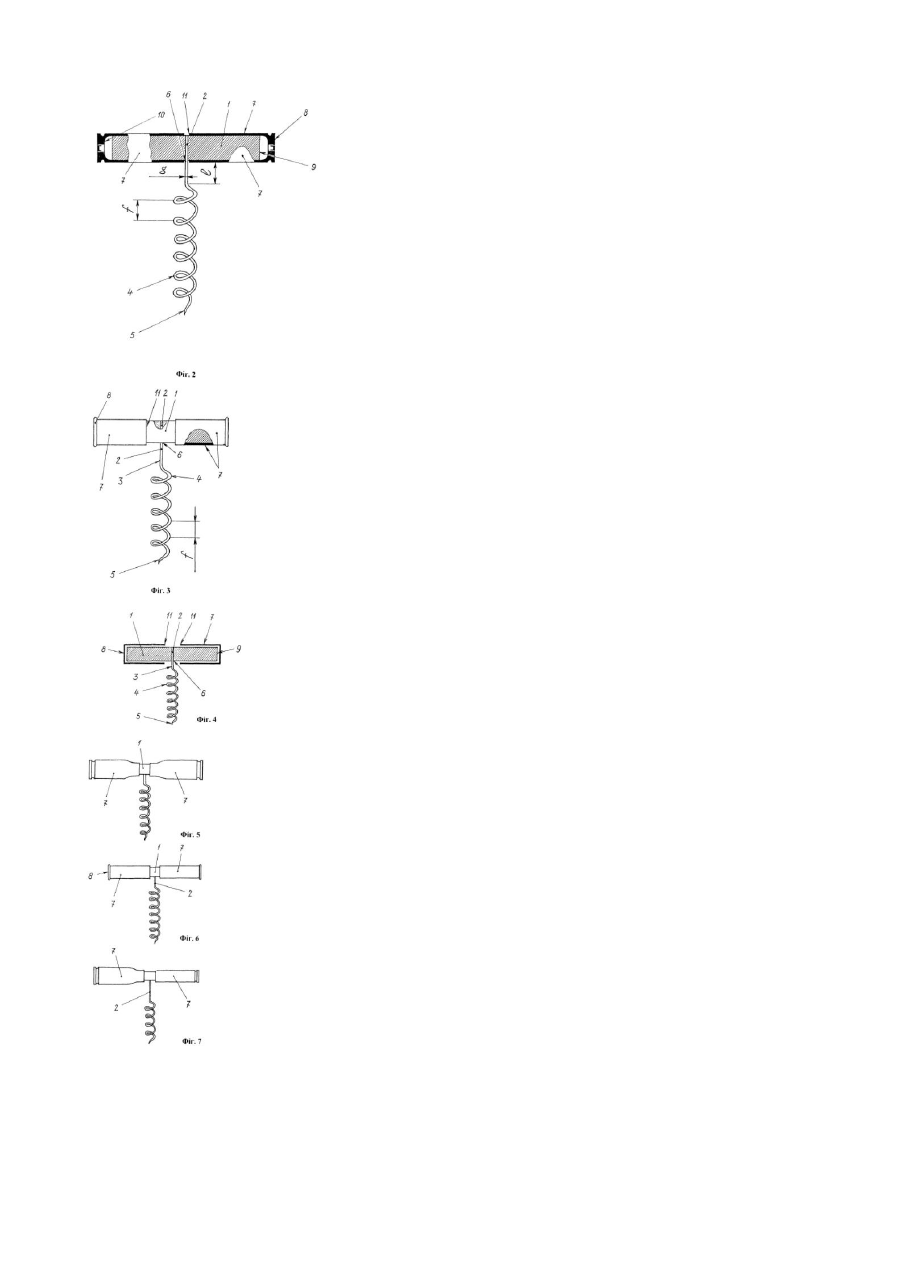

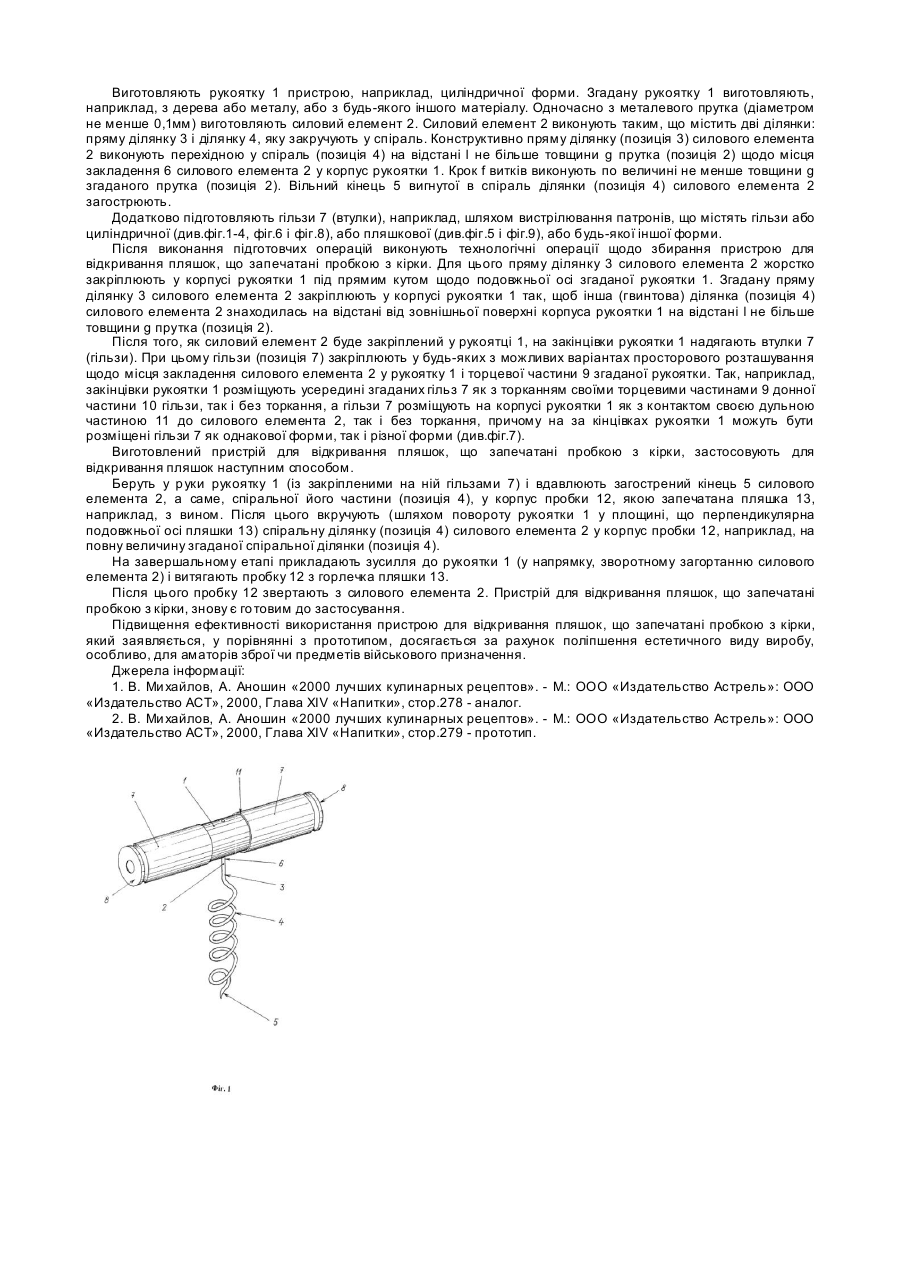

ДивитисяДодаткова інформація
Автори англійськоюAnatoliev Anatolii Anatoliiovych, Sheiko Volodymyr Oleksandrovych, Komarov Volodymyr Oleksandrovych
Автори російськоюАнатольев Анатолий Анатольевич, Шейко Владимир Александрович, Комаров Владимир Александрович
МПК / Мітки
МПК: B67B 7/00
Мітки: пробкою, закупорені, пристрій, відкривання, корка, пляшок
