Трубчатий анкер

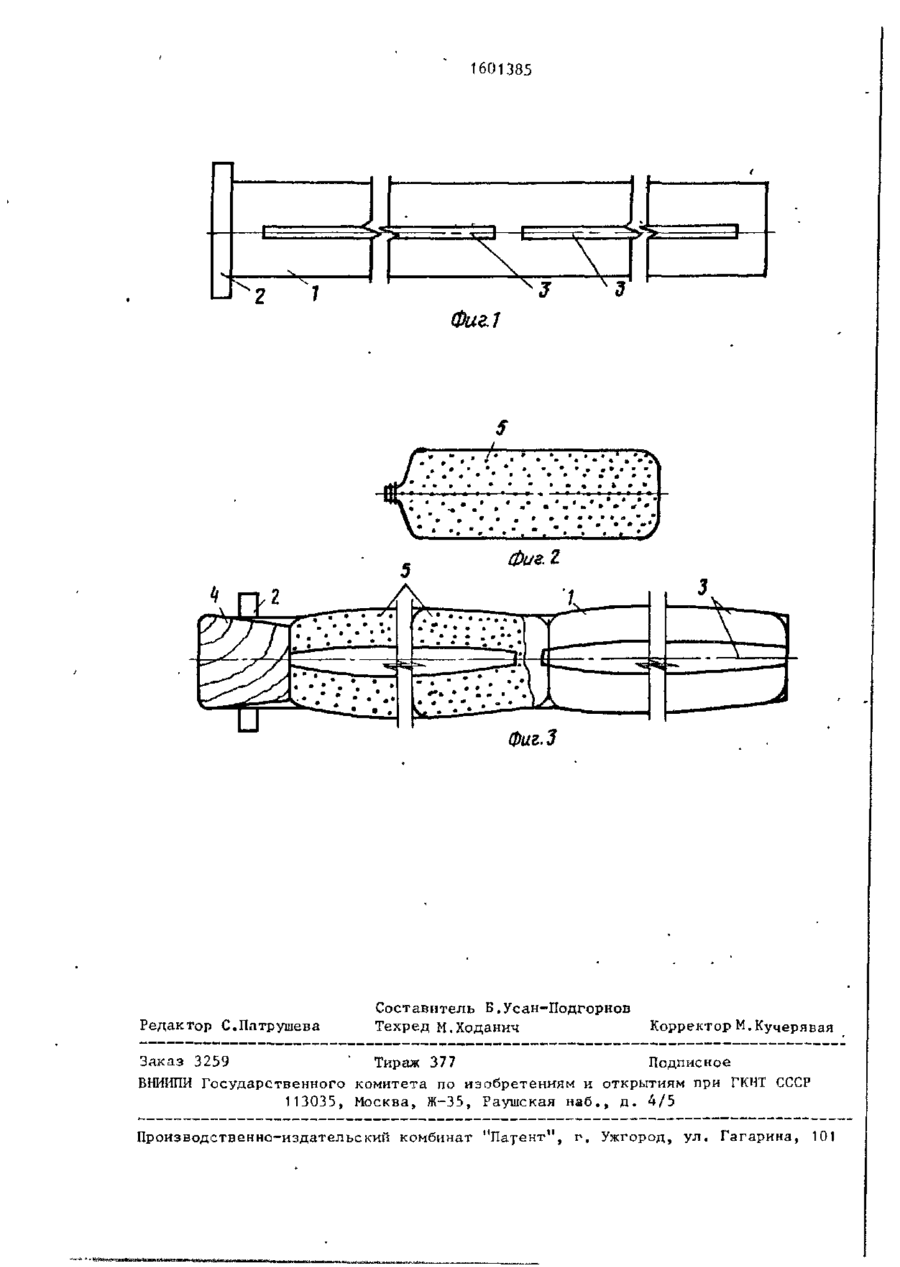

Изобретение относится к угольной и горнорудной промышленности. Цель снижение трудоемкости установки трубчатого анкера. Он содержит трубчатую штангу (Ы) 1 с разрезом 3 по длине И упорным кольцом 2 на выступающем конце. Разрез 3 на 11 1 выполнен 1 прерывистым минимум в двух противоположных стенках. При этом ІІ 1 выполнеІ на на глубинном конце и в средней части цельной. В полости Ш 1 размещены перфорированные капсулы (К) 5 с заполнителем из расширяющейся при затвердевании смеси, например, из невзрьгочатого разрушающего средства НРС-1. Выполнены К 5 из эластичного влагонепроницаемого материала, например полиэтилена. Перфорация как минимум с одной стороны по длине каждой К выполнена чаще, чем на остальной ее поверхности. Перед введением Ш 1 в пробуренный шпур со стороны опорного кольца 2 забивают пробку 4. Затем в полости II 1 по всей ее длине I размещают с уплотнением К 5 с образованием з местах разрезов раздутий. После этого Ш 1 со стороны кольца 2 вставляют в установочную втулку с хвостовиком. Последний закрепляют в патроне бурильного молотка, СвободНІГЇІ конец Ы 1 вставляют в устье шпура. Ударами бурильного молотка вдавливают анкер в шпур. 2 з.п. ф-лы, 4 ил 5 .'б З 5 '///////////л 7Т7 j 77777/77??/77777* Фиг 4 -601385 Ичпбротргте О Т Н О С И Т С Я к упхпъиой и горнорудной промышленности, а именно к ликерной крепи горных выработок. Цель изобретения - снижение трудоемкости установки трубчатого анкера. На биг. 1 изображена трубчатая штанга; на Лиг. 2 - капсула, заполненная расширяющейся смесью; на фиг» 3 - трубчатый анкер, подготовленный для установки в шпур, общий вид; на фиг. 4 - установленный в шпуре анкер . Трубчатый анкер включает трубчатую штангу 1, на наружном конце которой закреплено опорной" кольцо 2, по длине трубы на ее стенках прерывисто выполнен разрез 3 как минимум в двух противоположных стенках трубчатой штанги. При этом штанга 1 выполнена на глубинном конце и в средней части цельной. Трубчатая штанга 1 со стороны опорного кольца 2 закрыта . пробкой 4, а ее внутренняя полость заполнена перфорированными капсулами 5 с заполнителем из расширяющейся при затвердевании смеси, например из невзрывчатога разрушающего средства НРС-1. Капсулы 5 выполнены из эластичного влагонепроницаемого материала, например из полиэтилена. Перфорация с одной стороны по длине каждой капсулы 5 выполнена чаще, чем на остальной ее поверхности. залисит от длины трубы, толщины ее стенок, материала, из которого она выполнена. Перед введением трубчатой штанги в шпур со стороны опорного кольца забивают деревянную пробку. Размеры ее принимают с учетом возможного и з влечения из штанги. Затем в полости трубчатой штанги размещают перфорированные капсулы, тщательно уплотняя каждую. Капсулами заполняют трубчатую гатянгу на всю длину с образованием раздутий. Максимальный диаметр раздутий штанги на участках разрезов 15 50-48 мм. После этого трубчатую штангу со стороны опорного кольца вставляют в установочную втулку, оканчивающуюся 20 хвостовиком. Последний закрепляют в патроне бурильного молотка. Затем свободный конец трубчатого анкера в с т а в ляют в устье пробуренного шпура и ударами молотка вдавливают анкер в 25 шпур. Ф о р м у л а 30 Трубчатый анкер устанавливают сле- 35 дующим образом. Предварительно определяют расстояния между анкерами по периметру выработки и между рядами, а также глу40 бину заглубления анкера в массив. Затем в соответствии с расчетными данными подготавливают трубчатые штанги расчетной длины, имеющие на выступающем в сторону выработки конце упор'-' 45 ные кольца. Диаметр трубчатой штанги, например з 36 їім, на 4-5 мм меньше диаметра шпура. По длине в трубе выполняют лрершшетуго прорезь шириной 2-3 мм. Прорезь начинается сразу у упорно- 50 го кольца, а в середине трубы и на глубинном конце прорезь прерывается целыми участками, длина которых составляет 3-5 см, Длина целых участков и з о б р е т е н и я 1. Трубчатый анкер, включающий трубчатую штангу с разрезом по длине и упорным кольцом на выступающем конце, заполнитель из расширяющейся при затвердевании смеси и пробку,установленную в устье штанги, о т л и ч а ю щ и й С1 я тем, что, с целью снижения трудоемкости установки трубчатого анкера, он снабжен перфорированными капсулами для размещения в них заполнителя, а разрез на штанге выполнен прерывистым минимум в двух противоположных стенках, при этом штанга выполнена на глубинном конце и в средней части цельной, а капсулы - из эластичного влагонепроницаемого материала, причем перфорация как минимум с одной стороны по длине каждой капсулы выполнена чаще, чем на остальной ее поверхности. 2. Анкер по п. 1, о т л и ч а ю щ и й с я тем, что капсулы выполнены из полиэтилен а, 3. Ликер по гг, 1, о т л и ч а ю щ и й с я тем, что заполнитель выполнен из невзрывчатого разрушающего средства НРС-1. 1601385 Фиг 7 фие.1 Редактор С.Патрушева Составитель Б.Усан-Подгорнов Техред М.Ходанич Корректор М.Кучерявая Заказ 3259 ' Тираж 377 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 13035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101
