Пристрій для різання труб

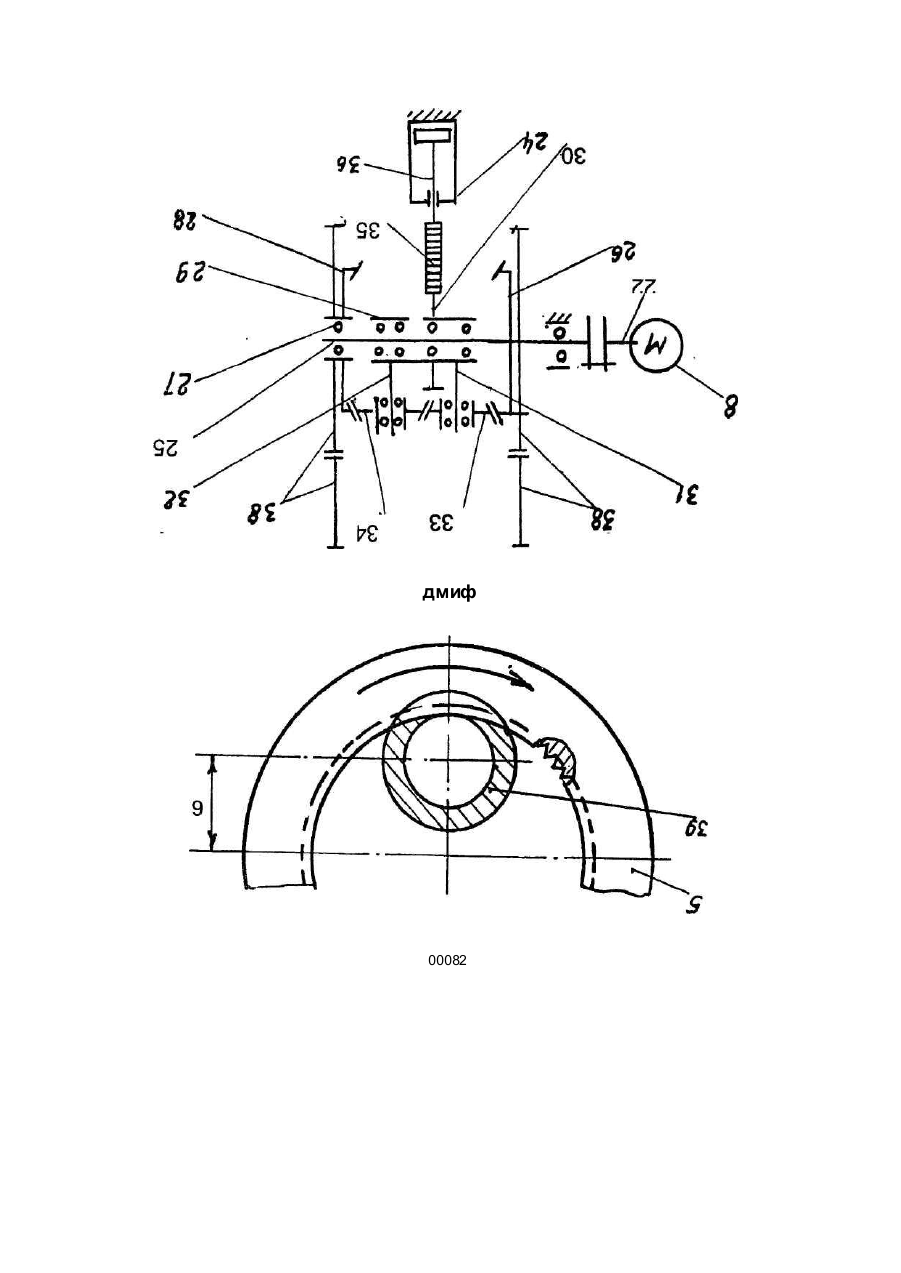

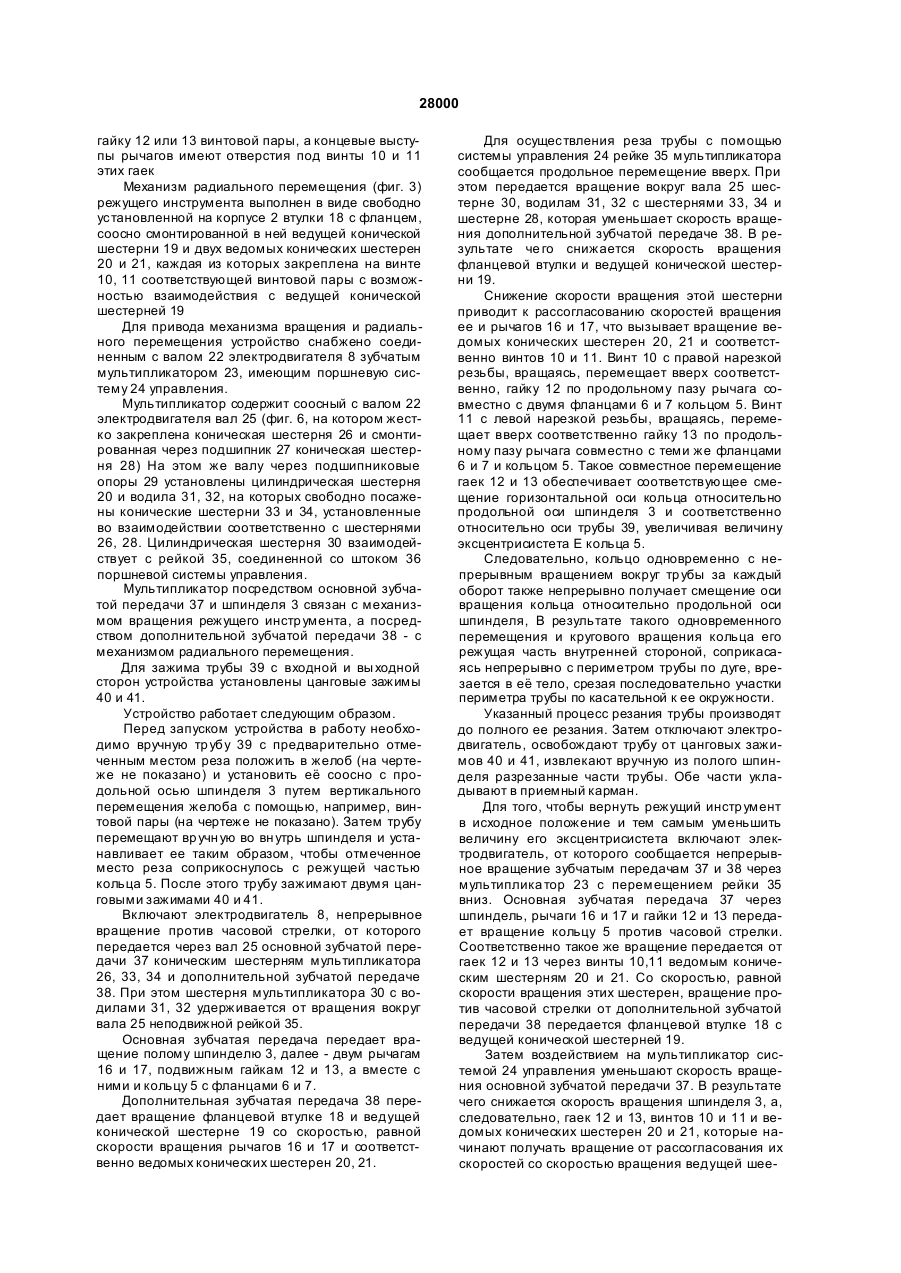

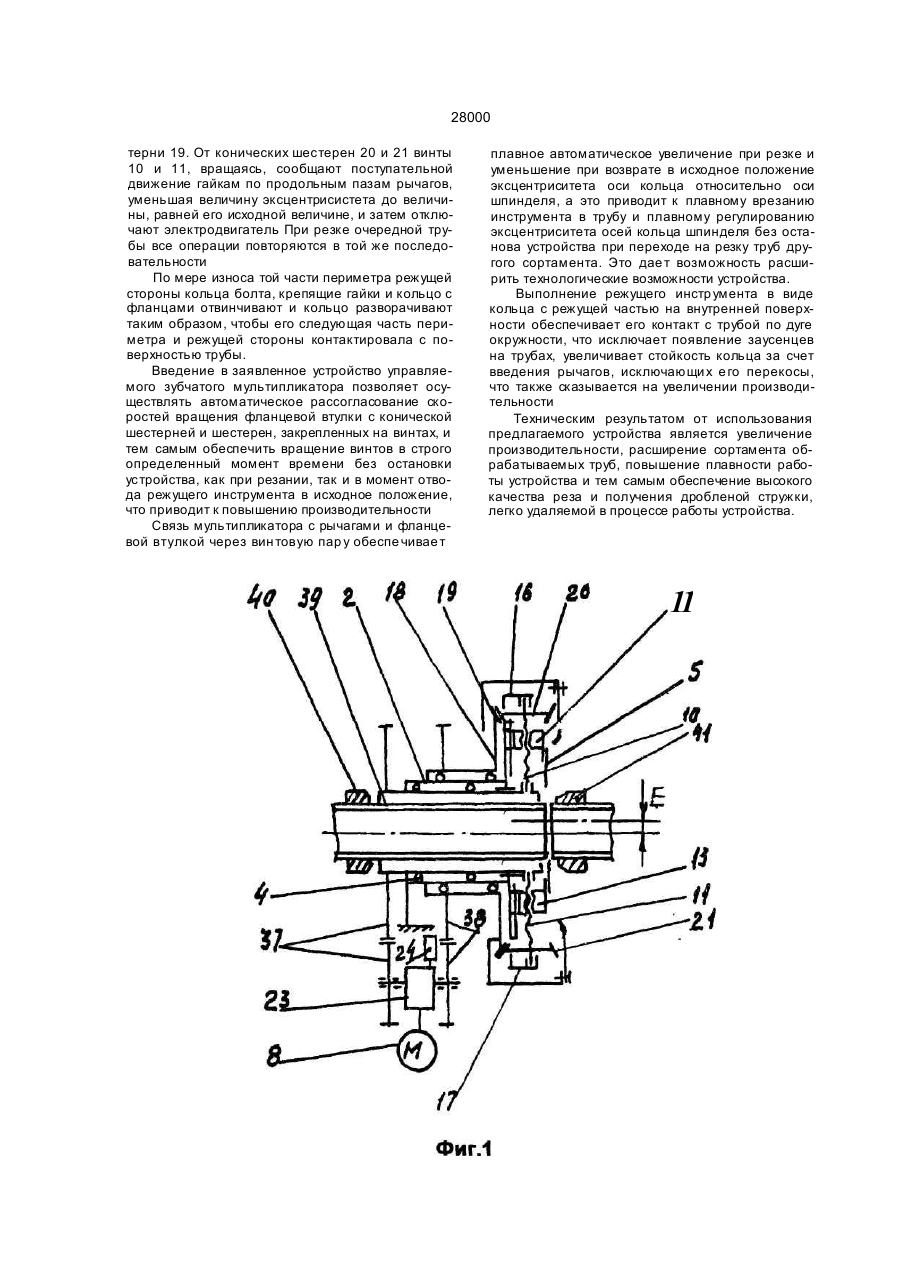

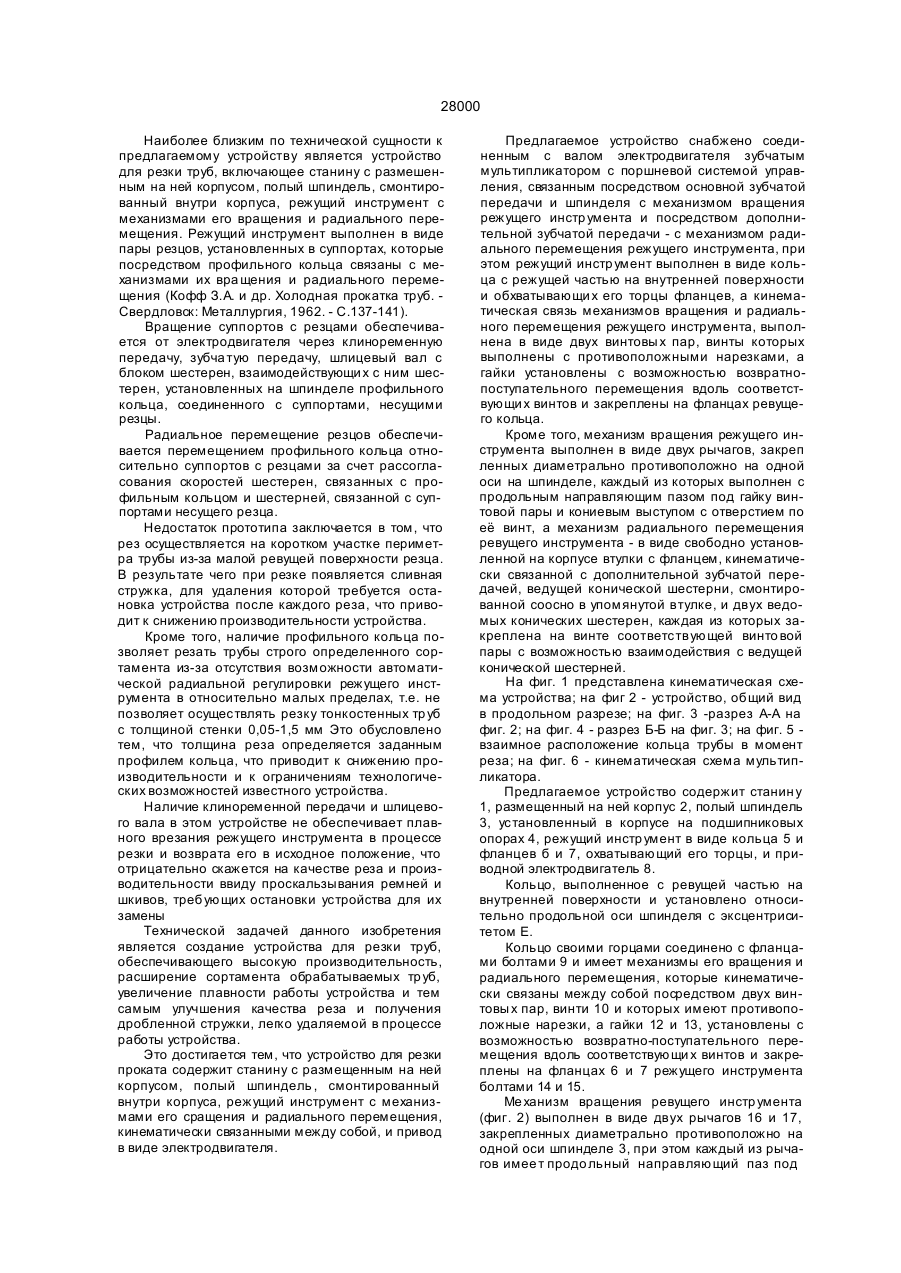

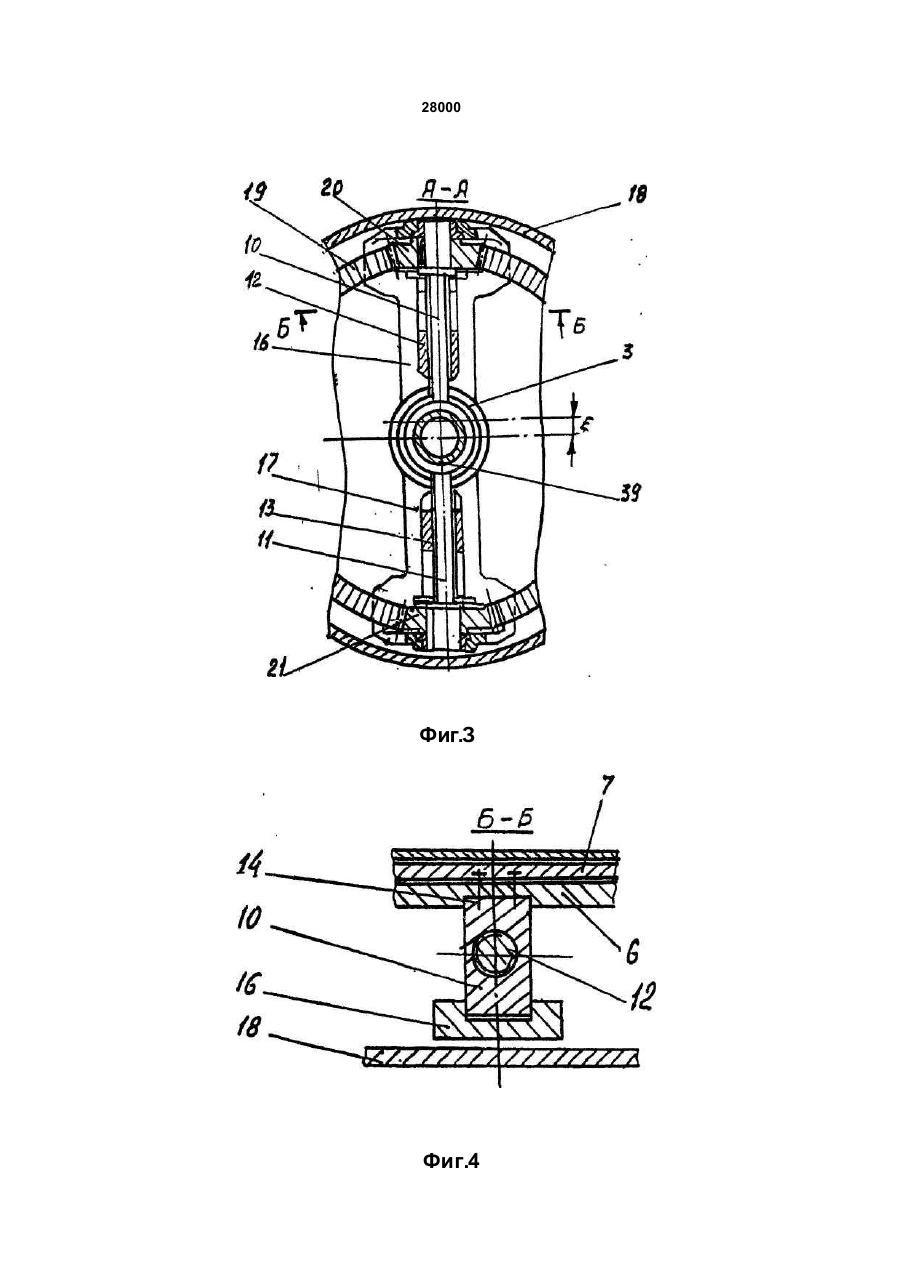

1. Устройство для резки тр уб , со держащее станин у с размещенным на ней корпусом, полый шпиндель, смонтиро ванный вн утри корпуса, ре жущий инструмент с механизмами его вращения и радиального перемещения, кинематически свя занными между собой, и привод в виде электро двигателя, отличающееся тем, что оно снабжено соединенным с валом электродвигателя зубчатым мультипликатором с поршневой системой управ ления, связанным посредством основной зубчатой передачи и шпинде ля с ме ханизмом вра щения режуще го инстр умента, а также дополнительной зубчатой передачи - с механизмом радиального перемещения режущего инстр умента, при этом режущий инструмент выполнен в виде кольца с режущей частью на внутренней поверхности и охватывающи х его торцы фланцев, а кинематическая связь механизмов вращения и радиального перемещения режущего инструмента выполнена в виде двух винтовы х пар, винты которых выполнены с противоположными нарезками, а гайки устан о вле ны с во з мож но сть ю во з вра тн о поступательного перемещения вдоль соответствующи х винтов и закреплены на фланцах режущего кольца. 2. Устройстве по п. 1, отличающееся тем, что механизм вращения режущего инстр умента выполнен в виде двух рычагов, закрепленных диаметрально противоположно по одной оси на шпинделе, каждый из которых выполнен с продольным направляющим пазом под гайку винтовой пары и концевым выступом с отверстием под её винт, а механизм радиального перемещения режущего инструмента выполнен в виде свободно установленной на корпусе втулки с фланцем, кинематически связанной с дополнительной зубчатой передачей, ведущей конической шестерни, смонтированной соосно в упомянутой втулке, и двух ведомых конических шестерен, каждая из которых закреплена на винте соответствующей винтовой пары с возможностью взаимодействия с ведущей конической шестерней. СМ О 00 см Изобретение относится к обработке металлов резанием, в частности к устройствам для резки труб, и может быть использовано для резки холоднокатаных труб, в том числе тонкостенных. Известно устройство для резки труб, включающее станину с размещенным на ней корпусом, полый шпиндель, смонтированный внутри корпуса режущий инстр умент с механизмом его вращения и радиального перемещения. На шпинделе закреплен зенкер для снятия внутренних фасок и режущий инструмент, выполненный в виде абразивного круга (Биск М.Б. и др. холодная деформация стальных труб. - Свердловск: Средне-Уральское книжное издательство, 1977. - Ч. 2. - С. 158-159). Недостатком этого устройства является низкое качество обработки торцов тонкостенных труб. Это обусловлено тем, что при резке труб на их торцах появляются заусеницы как внутри, так и снаружи. За усеницы на торца х тр уб уда ляют вручн ую- вначале внутри, а затем - снаружи путем приложения торцов наклонной трубы к зенкеру. Из-за того, что труба расположена наклонно к зенкеру, ось вращения не совпадает с продольной осью трубы, в результате чего торцы труб обрабатываются неравномерно, что и ухудшает качество обработки торцов труб. Наряду с этим, в ряде случаев происходит дрожание труб, что дополнительно ухудшает качество обработки их торцов. Кроме того, при резке выделяется большое количество вредной пыли, ухудшающей условия тр уда рабочих. 0008Z '// «f 28000 Фиг.З Фиг.4 дмиф 00082 28000 ДП "Український інститут промислової власності" (Укрпатеот) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до др уку У ^^т^ 2001 р Формат 60 x84 1/8. Обся г Q&3о бл.-ви д.а рк . Тираж 50п рим . Зам . /с£ / УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
