Затискувач підтримуючий для підвішування оптичного самонесучого кабелю

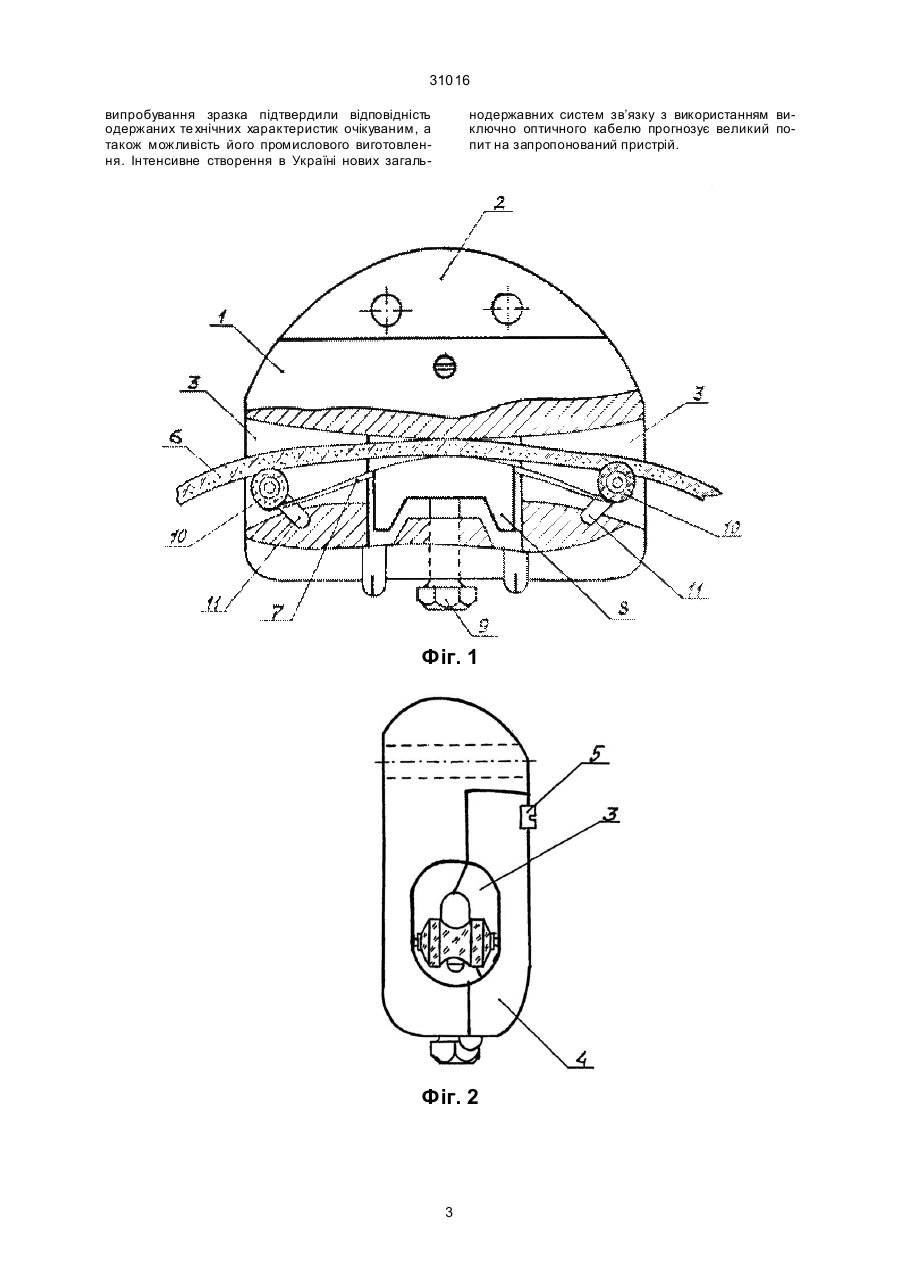

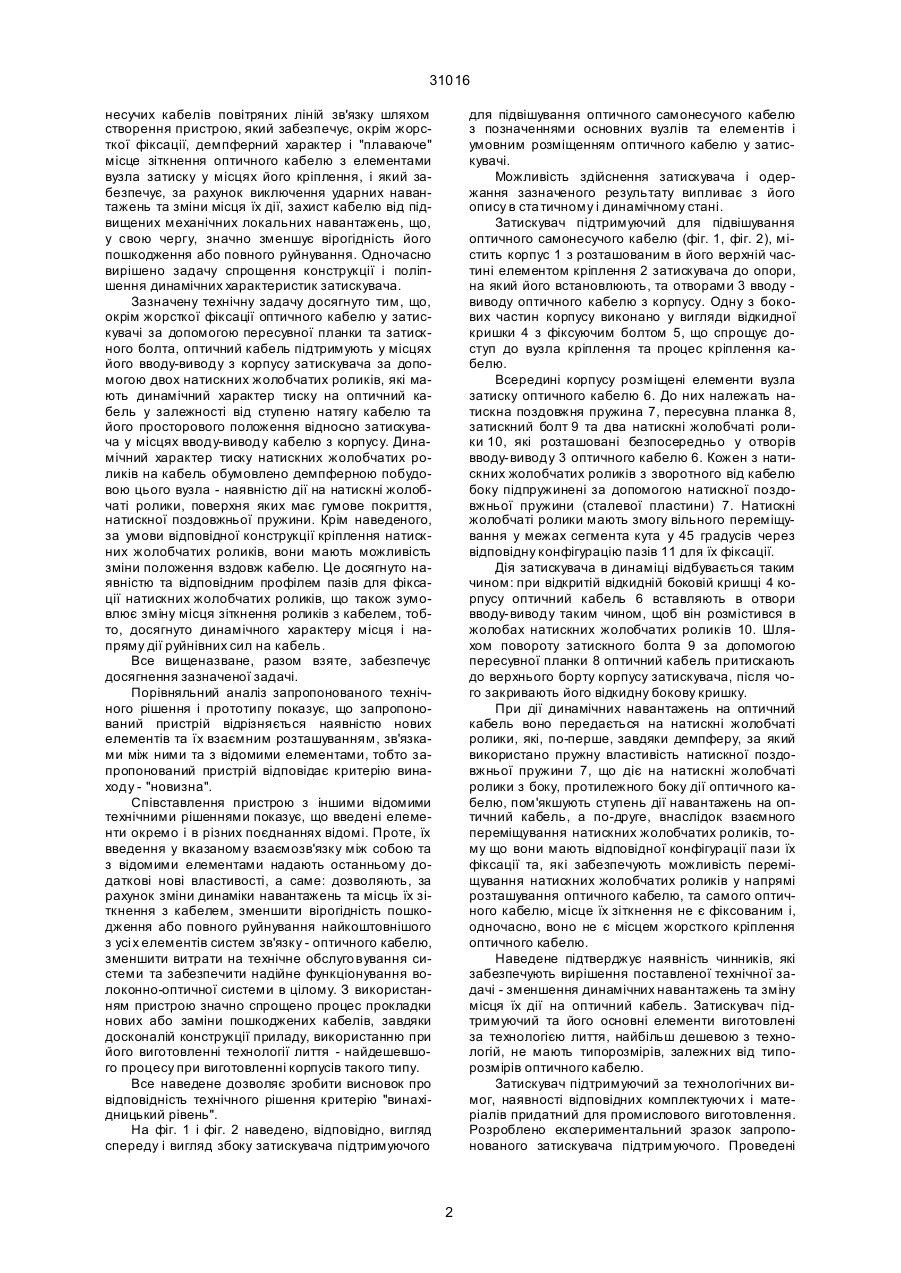

1. Затискувач підтримуючий для підвішування оптичного самонесучого кабелю, що містить вузли підвісу та затиску кабелю, який відрізняється тим, що вузол підвісу виконано у вигляді литого 31016 несучих кабелів повітряних ліній зв'язку шляхом створення пристрою, який забезпечує, окрім жорсткої фіксації, демпферний характер і "плаваюче" місце зіткнення оптичного кабелю з елементами вузла затиску у місцях його кріплення, і який забезпечує, за рахунок виключення ударних навантажень та зміни місця їх дії, захист кабелю від підвищених механічних локальних навантажень, що, у свою чергу, значно зменшує вірогідність його пошкодження або повного руйнування. Одночасно вирішено задачу спрощення конструкції і поліпшення динамічних характеристик затискувача. Зазначену технічну задачу досягнуто тим, що, окрім жорсткої фіксації оптичного кабелю у затискувачі за допомогою пересувної планки та затискного болта, оптичний кабель підтримують у місцях його вводу-виводу з корпусу затискувача за допомогою двох натискних жолобчатих роликів, які мають динамічний характер тиску на оптичний кабель у залежності від ступеню натягу кабелю та його просторового положення відносно затискувача у місцях вводу-виводу кабелю з корпусу. Динамічний характер тиску натискних жолобчатих роликів на кабель обумовлено демпферною побудовою цього вузла - наявністю дії на натискні жолобчаті ролики, поверхня яких має гумове покриття, натискної поздовжньої пружини. Крім наведеного, за умови відповідної конструкції кріплення натискних жолобчатих роликів, вони мають можливість зміни положення вздовж кабелю. Це досягнуто наявністю та відповідним профілем пазів для фіксації натискних жолобчатих роликів, що також зумовлює зміну місця зіткнення роликів з кабелем, тобто, досягнуто динамічного характеру місця і напряму дії руйнівних сил на кабель. Все вищеназване, разом взяте, забезпечує досягнення зазначеної задачі. Порівняльний аналіз запропонованого технічного рішення і прототипу показує, що запропонований пристрій відрізняється наявністю нових елементів та їх взаємним розташуванням, зв'язками між ними та з відомими елементами, тобто запропонований пристрій відповідає критерію винаходу - "новизна". Співставлення пристрою з іншими відомими технічними рішеннями показує, що введені елементи окремо і в різних поєднаннях відомі. Проте, їх введення у вказаному взаємозв'язку між собою та з відомими елементами надають останньому додаткові нові властивості, а саме: дозволяють, за рахунок зміни динаміки навантажень та місць їх зіткнення з кабелем, зменшити вірогідність пошкодження або повного руйнування найкоштовнішого з усі х елементів систем зв'язку - оптичного кабелю, зменшити витрати на технічне обслуго вування системи та забезпечити надійне функціонування волоконно-оптичної системи в цілому. З використанням пристрою значно спрощено процес прокладки нових або заміни пошкоджених кабелів, завдяки досконалій конструкції приладу, використанню при його виготовленні технології лиття - найдешевшого процесу при виготовленні корпусів такого типу. Все наведене дозволяє зробити висновок про відповідність технічного рішення критерію "винахідницький рівень". На фіг. 1 і фіг. 2 наведено, відповідно, вигляд спереду і вигляд збоку затискувача підтримуючого для підвішування оптичного самонесучого кабелю з позначеннями основних вузлів та елементів і умовним розміщенням оптичного кабелю у затискувачі. Можливість здійснення затискувача і одержання зазначеного результату випливає з його опису в статичному і динамічному стані. Затискувач підтримуючий для підвішування оптичного самонесучого кабелю (фіг. 1, фіг. 2), містить корпус 1 з розташованим в його верхній частині елементом кріплення 2 затискувача до опори, на який його встановлюють, та отворами 3 вводу виводу оптичного кабелю з корпусу. Одну з бокових частин корпусу виконано у вигляди відкидної кришки 4 з фіксуючим болтом 5, що спрощує доступ до вузла кріплення та процес кріплення кабелю. Всередині корпусу розміщені елементи вузла затиску оптичного кабелю 6. До них належать натискна поздовжня пружина 7, пересувна планка 8, затискний болт 9 та два натискні жолобчаті ролики 10, які розташовані безпосередньо у отворів вводу-виводу 3 оптичного кабелю 6. Кожен з натискних жолобчатих роликів з зворотного від кабелю боку підпружинені за допомогою натискної поздовжньої пружини (сталевої пластини) 7. Натискні жолобчаті ролики мають змогу вільного переміщування у межах сегмента кута у 45 градусів через відповідну конфігурацію пазів 11 для їх фіксації. Дія затискувача в динаміці відбувається таким чином: при відкритій відкидній боковій кришці 4 корпусу оптичний кабель 6 вставляють в отвори вводу-виводу таким чином, щоб він розмістився в жолобах натискних жолобчатих роликів 10. Шляхом повороту затискного болта 9 за допомогою пересувної планки 8 оптичний кабель притискають до верхнього борту корпусу затискувача, після чого закривають його відкидну бокову кришку. При дії динамічних навантажень на оптичний кабель воно передається на натискні жолобчаті ролики, які, по-перше, завдяки демпферу, за який використано пружну властивість натискної поздовжньої пружини 7, що діє на натискні жолобчаті ролики з боку, протилежного боку дії оптичного кабелю, пом'якшують ступень дії навантажень на оптичний кабель, а по-друге, внаслідок взаємного переміщування натискних жолобчатих роликів, тому що вони мають відповідної конфігурації пази їх фіксації та, які забезпечують можливість переміщування натискних жолобчатих роликів у напрямі розташування оптичного кабелю, та самого оптичного кабелю, місце їх зіткнення не є фіксованим і, одночасно, воно не є місцем жорсткого кріплення оптичного кабелю. Наведене підтверджує наявність чинників, які забезпечують вирішення поставленої технічної задачі - зменшення динамічних навантажень та зміну місця їх дії на оптичний кабель. Затискувач підтримуючий та його основні елементи виготовлені за технологією лиття, найбільш дешевою з технологій, не мають типорозмірів, залежних від типорозмірів оптичного кабелю. Затискувач підтримуючий за технологічних вимог, наявності відповідних комплектуючи х і матеріалів придатний для промислового виготовлення. Розроблено експериментальний зразок запропонованого затискувача підтримуючого. Проведені 2 31016 випробування зразка підтвердили відповідність одержаних те хнічних характеристик очікуваним, а також можливість його промислового виготовлення. Інтенсивне створення в Україні нових загаль нодержавних систем зв’язку з використанням виключно оптичного кабелю прогнозує великий попит на запропонований пристрій. Фіг. 1 Фіг. 2 3 31016 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
