Система пожежної сигналізації

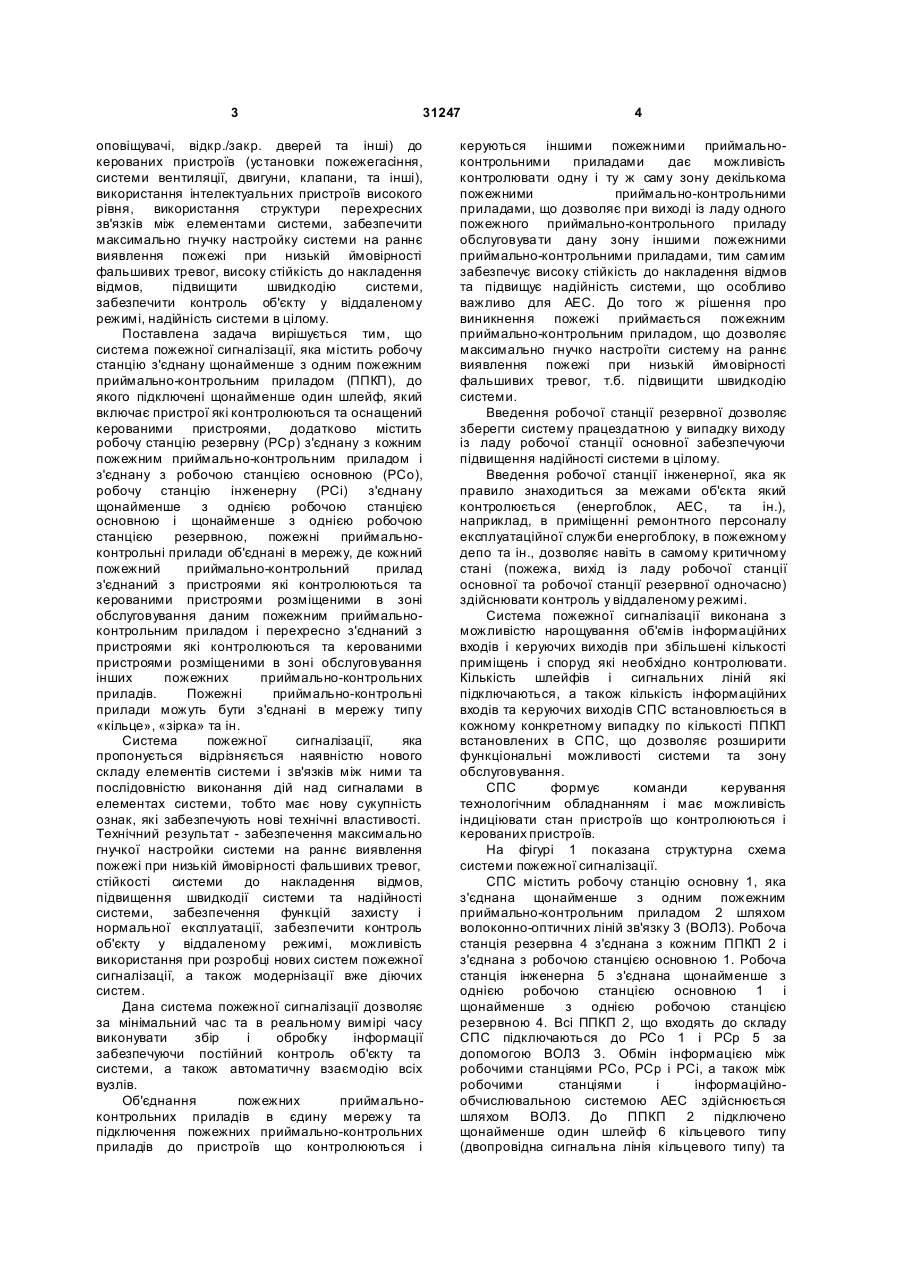

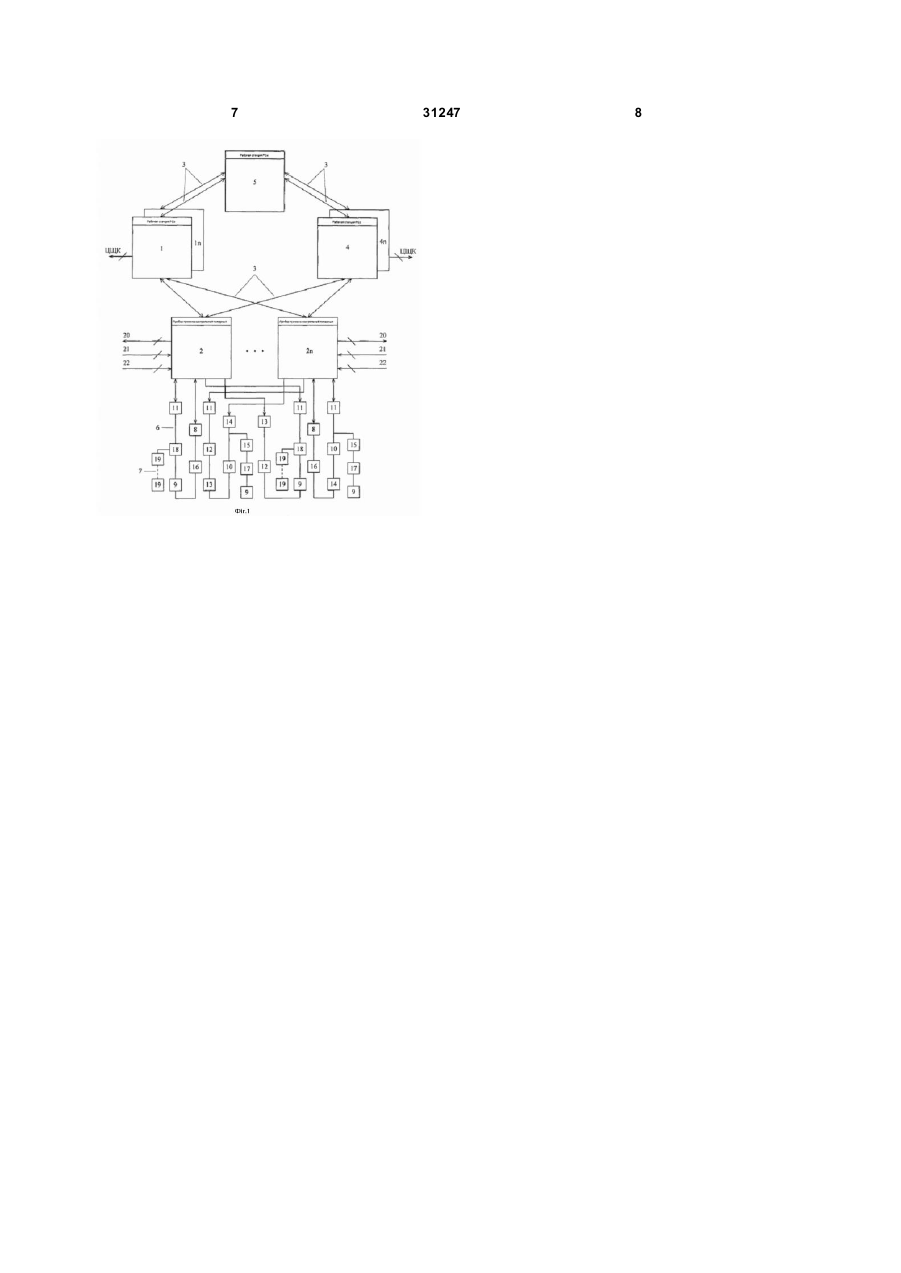

1. Система пожежної сигналізації, що містить робочу станцію, з'єднану щонайменше з одним пожежним приймально-контрольним приладом, до якого підключені щонайменше один шлейф, який включає пристрої, що контролюються, та оснащений керованими пристроями, яка відрізняє ться тим, що система додатково містить робочу станцію резервну, з'єднану з кожним пожежним приймально-контрольним приладом і з'єднану з робочою станцією основною, робочу 3 31247 оповіщувачі, відкр./закр. дверей та інші) до керованих пристроїв (установки пожежегасіння, системи вентиляції, двигуни, клапани, та інші), використання інтелектуальних пристроїв високого рівня, використання структури перехресних зв'язків між елементами системи, забезпечити максимально гнучку настройку системи на раннє виявлення пожежі при низькій ймовірності фальшивих тревог, високу стійкість до накладення відмов, підвищити швидкодію системи, забезпечити контроль об'єкту у віддаленому режимі, надійність системи в цілому. Поставлена задача вирішується тим, що система пожежної сигналізації, яка містить робочу станцію з'єднану щонайменше з одним пожежним приймально-контрольним приладом (ППКП), до якого підключені щонайменше один шлейф, який включає пристрої які контролюються та оснащений керованими пристроями, додатково містить робочу станцію резервну (РСр) з'єднану з кожним пожежним приймально-контрольним приладом і з'єднану з робочою станцією основною (РСо), робочу станцію інженерну (PCі) з'єднану щонайменше з однією робочою станцією основною і щонайменше з однією робочою станцією резервною, пожежні приймальноконтрольні прилади об'єднані в мережу, де кожний пожежний приймально-контрольний прилад з'єднаний з пристроями які контролюються та керованими пристроями розміщеними в зоні обслуговування даним пожежним приймальноконтрольним приладом і перехресно з'єднаний з пристроями які контролюються та керованими пристроями розміщеними в зоні обслуговування інших пожежних приймально-контрольних приладів. Пожежні приймально-контрольні прилади можуть бути з'єднані в мережу типу «кільце», «зірка» та ін. Система пожежної сигналізації, яка пропонується відрізняється наявністю нового складу елементів системи і зв'язків між ними та послідовністю виконання дій над сигналами в елементах системи, тобто має нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат - забезпечення максимально гнучкої настройки системи на раннє виявлення пожежі при низькій ймовірності фальшивих тревог, стійкості системи до накладення відмов, підвищення швидкодії системи та надійності системи, забезпечення функцій захисту і нормальної експлуатації, забезпечити контроль об'єкту у віддаленому режимі, можливість використання при розробці нових систем пожежної сигналізації, а також модернізації вже діючих систем. Дана система пожежної сигналізації дозволяє за мінімальний час та в реальному вимірі часу виконувати збір і обробку інформації забезпечуючи постійний контроль об'єкту та системи, а також автоматичну взаємодію всіх вузлів. Об'єднання пожежних приймальноконтрольних приладів в єдину мережу та підключення пожежних приймально-контрольних приладів до пристроїв що контролюються і 4 керуються іншими пожежними приймальноконтрольними приладами дає можливість контролювати одну і ту ж саму зону декількома пожежними приймально-контрольними приладами, що дозволяє при виході із ладу одного пожежного приймально-контрольного приладу обслуговува ти дану зону іншими пожежними приймально-контрольними приладами, тим самим забезпечує високу стійкість до накладення відмов та підвищує надійність системи, що особливо важливо для АЕС. До того ж рішення про виникнення пожежі приймається пожежним приймально-контрольним приладом, що дозволяє максимально гнучко настроїти систему на раннє виявлення пожежі при низькій ймовірності фальшивих тревог, т.б. підвищити швидкодію системи. Введення робочої станції резервної дозволяє зберегти систему працездатною у випадку виходу із ладу робочої станції основної забезпечуючи підвищення надійності системи в цілому. Введення робочої станції інженерної, яка як правило знаходиться за межами об'єкта який контролюється (енергоблок, АЕС, та ін.), наприклад, в приміщенні ремонтного персоналу експлуатаційної служби енергоблоку, в пожежному депо та ін., дозволяє навіть в самому критичному стані (пожежа, вихід із ладу робочої станції основної та робочої станції резервної одночасно) здійснювати контрольу віддаленому режимі. Система пожежної сигналізації виконана з можливістю нарощування об'ємів інформаційних входів і керуючих виходів при збільшені кількості приміщень і споруд які необхідно контролювати. Кількість шлейфів і сигнальних ліній які підключаються, а також кількість інформаційних входів та керуючих виходів СПС встановлюється в кожному конкретному випадку по кількості ППКП встановлених в СПС, що дозволяє розширити функціональні можливості системи та зону обслуговування. СПС формує команди керування технологічним обладнанням і має можливість індиціювати стан пристроїв що контролюються і керованих пристроїв. На фігурі 1 показана структурна схема системи пожежної сигналізації. СПС містить робочу станцію основну 1, яка з'єднана щонайменше з одним пожежним приймально-контрольним приладом 2 шляхом волоконно-оптичних ліній зв'язку 3 (ВОЛЗ). Робоча станція резервна 4 з'єднана з кожним ППКП 2 і з'єднана з робочою станцією основною 1. Робоча станція інженерна 5 з'єднана щонайменше з однією робочою станцією основною 1 і щонайменше з однією робочою станцією резервною 4. Всі ППКП 2, що входять до складу СПС підключаються до РСо 1 і РСр 5 за допомогою ВОЛЗ 3. Обмін інформацією між робочими станціями РСо, РСр і РСі, а також між робочими станціями і інформаційнообчислювальною системою АЕС здійснюється шляхом ВОЛЗ. До ППКП 2 підключено щонайменше один шлейф 6 кільцевого типу (двопровідна сигнальна лінія кільцевого типу) та 5 31247 щонайменше один шлейф 7 променевого типу. До двопровідної сигнальної лінії 6 підключені адресні периферійні пристрої - сповіщувач пожежний тепловий 8, сповіщувач пожежний димовий 9, сповіщувач пожежний комбінований 10, сповіщувач пожежний ручний 11, модуль контролю 12, модуль керування 13, оповіщувач 14, модуль передачі 15, ізолятор короткого замикання 16, ізолятор гальванічний 17, модуль контролю неадресного шлейфа 18 та інші. До шлейфу 7 променевого типу підключаються неадресні периферійні пристрої - сповіщувачі пожежні 19. ППКП має щонайменше один вихід 20 керування виконавчими механізмами (установки пожежегасіння, та ін.) та щонайменше один вхід 21 контролю (відер./закр. дверей та ін.) і щонайменше один вхід 22 неадресного шлейфа. Система діє наступним чином. Основним режимом роботи СПС є автоматичний черговий режим. ППКП 2 виконує опитування адресних периферійних пристроїв і приймає інформацію від неадресних шлейфів. Інформація (сигнали) від пожежних сповіщувачів і інформація від виконавчих механізмів поступає на ППКП 2, де вона обробляється відповідно до закладених алгоритмів. По результатам обробки формується поточна технологічна і діагностична інформація, яка в залежності від її характеру поступає на відповідні виконавчі пристрої, а також по ВОЛЗ 3 на робочі станції 1, 4, 5. На моніторах робочих станцій проводиться візуальний контроль стану сповіщувачів, модулів керування і контролю, ППКП, електроживлення, формування сигналів «Увага», «Тревога», «Несправність» та інша діагностична інформація. В черговому режимі система забезпечує: - контроль сигналів пожежних сповіщувачів, що встановлені в приміщеннях які контролюються; - оповіщення персоналу про виникнення порушень нормальної експлуатації (попереджувальна сигналізація «Увага», «Несправність»); - сбір, первинна обробка інформації; - представлення, документування і архівація інформації; - діагностика СПС. Індикація СПС в режимі спокою відображає наступну інформацію: - наявність живлення системи і стан резервних джерел; - наявність несправностей в складових частинах СПС (сигнал «Несправність»); - несправність сигнальних ліній і елементів адресних і безадресних периферійних компонентів з вказівкою адреса несправного елемента (сигнал «Несправність»); - порушення нормальної експлуатації (сигнал «Тревога»). При спрацюванні пожежних сповіщувачів сигнал надходить до ППКП. В ППКП 2 інформація яка надійшла від пожежних сповіщувачів аналізується і обробляється програмним забезпеченням ППКП відповідно до закладених алгоритмів. При виявленні пожежі ППКП переходить в режим «Тревога» і формує 6 послідовність команд захисних дій передбачених (для виявленої вихідної події) при конфігурації ППКП. Послідовність команд захисних дій надходять на виконавчі елементи адресних та неадресних периферійних компонентів протипожежної автоматики (для керування установками пожежегасіння, системою вентиляції, ліфтами та іншим обладнанням). Інформація про виявлення вихідної події (пожежа) надходить до робочих станцій РСо, РСр. Робочі станції РСо і РСр при отриманні інформації від ППКП про виявлення пожежі формують загальний сигнал «Тревога», який передається на центральний щит керування та в пожежне депо АЕС. Робоча станція інженерна отримує оперативні повідомлення про стан СПС і виконує діагностику (без права керування). В режимі «Тревога» СПС виконує наступні інформаційні і керуючі функції: - оповіщення персоналу про порушення умов безпечної експлуатації (аварійна сигналізація «Тревога»); - формування послідовності команд захисних дій, передбачених для виявленої вихідної події (пожежа); - видачу команд захисних дій на виконавчі елементи адресних і неадресних периферійних компонентів протипожежної автоматики; - формування загального сигналу «Тревога» і передача його на центральний щит керування і в пожежне депо АЕС; - збір, відображення, документування і архівація інформації про порушення умов безпечної експлуатації що виникли («Тревога»), командах захисних дій та командах заборони або відключення. Сигнали «Тревога», «Увага», «Несправність» відображаються світловими і звуковими індикаторами, які відрізняються по характеру подачі сигналів від інших те хнологічних і аварійних сигналів АЕС. ППКП забезпечує пріоритет відображення сигналів «Тревога», над сигналами «Увага», «Несправність» та іншими технологічними сигналами роботи СПС. 7 31247 8
