Система пожежної сигналізації

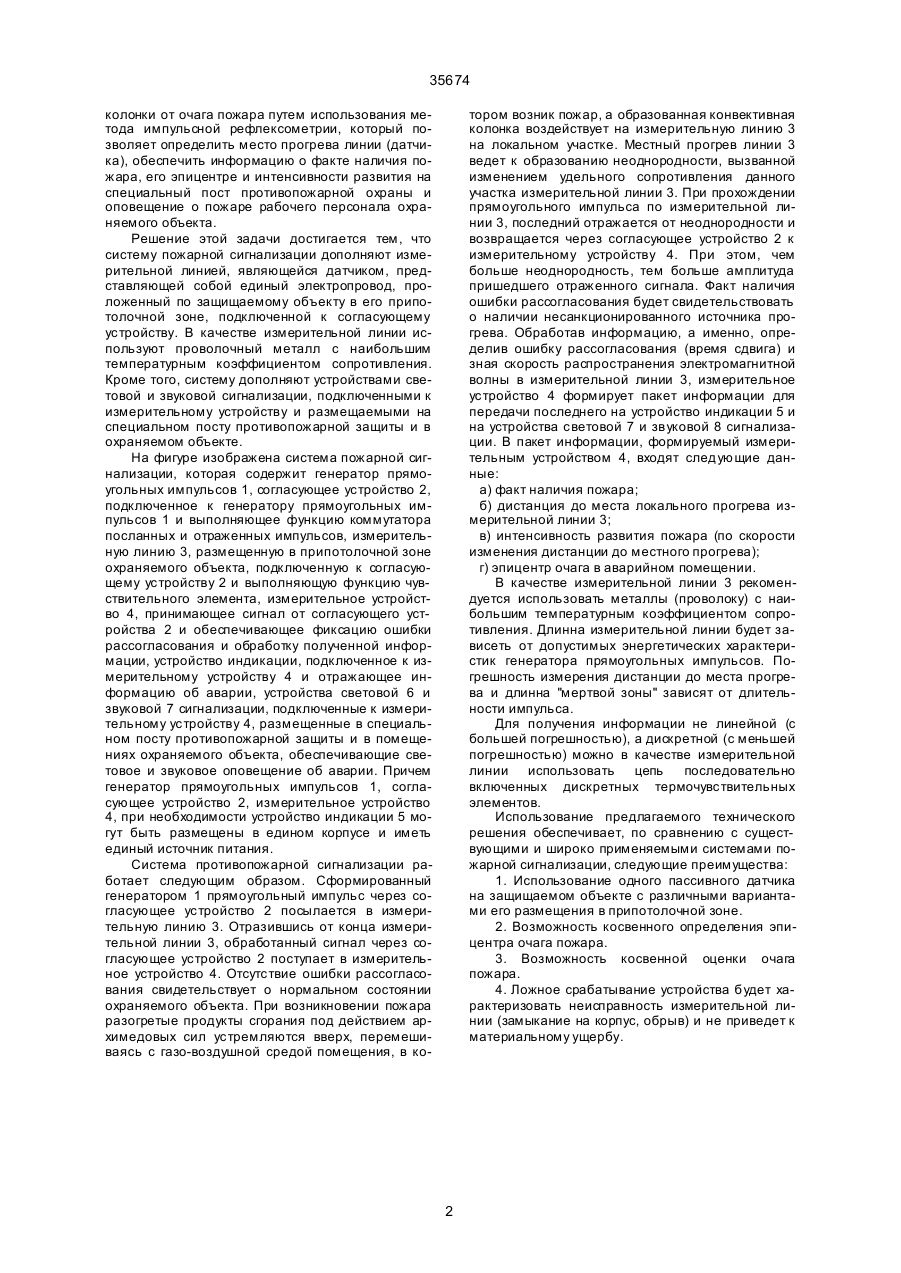

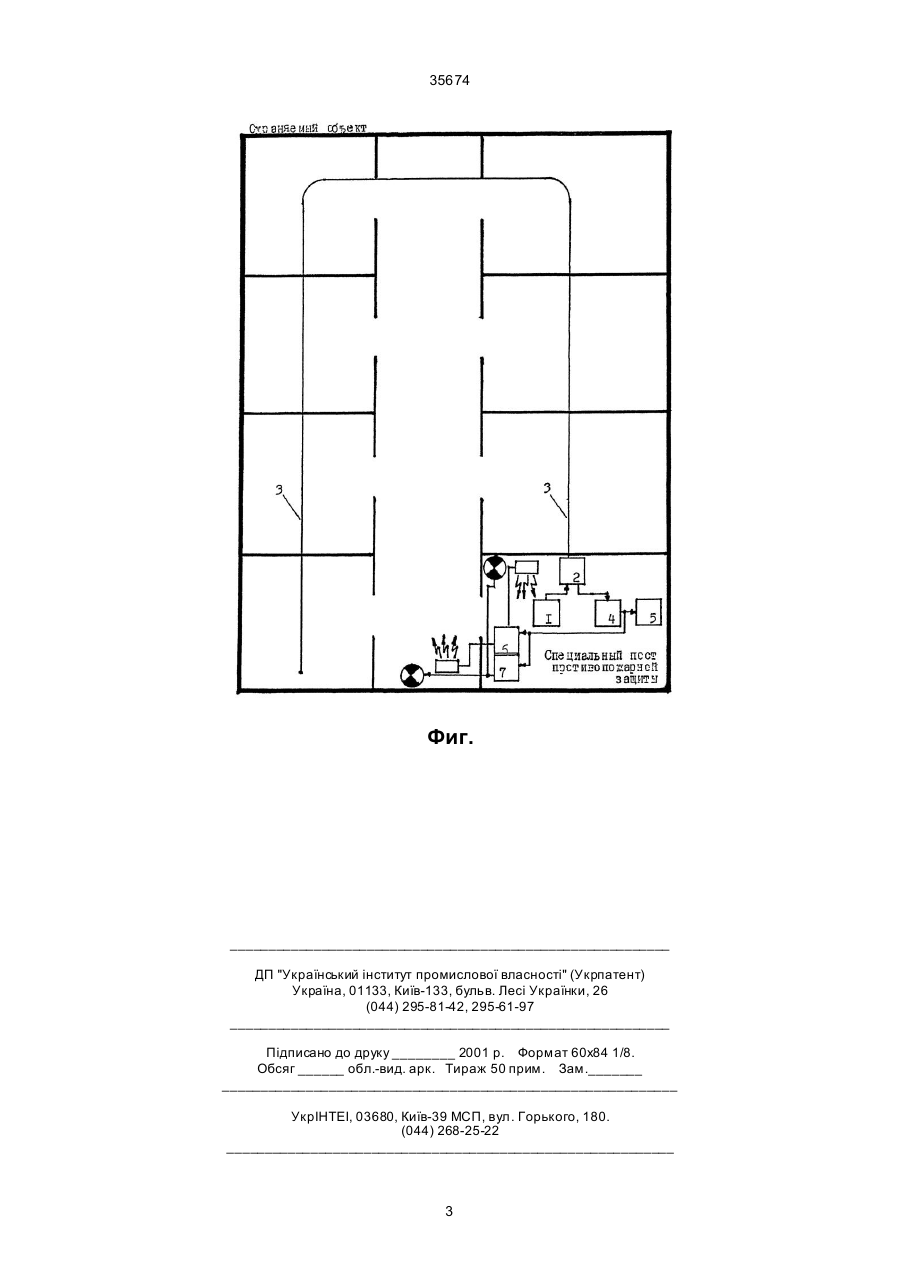

1. Система пожарной сигнализации, содержащая генератор прямоугольных импульсов, согласующее устройство, измерительное устройство и устройство индикации, отличающаяся тем, что ее дополняют измерительной линией, являющейся датчиком, представляющей собой единый электропровод, проложенный по защищаемому 35674 колонки от очага пожара путем использования метода импульсной рефлексометрии, который позволяет определить место прогрева линии (датчика), обеспечить информацию о факте наличия пожара, его эпицентре и интенсивности развития на специальный пост противопожарной охраны и оповещение о пожаре рабочего персонала охраняемого объекта. Решение этой задачи достигается тем, что систему пожарной сигнализации дополняют измерительной линией, являющейся датчиком, представляющей собой единый электропровод, проложенный по защищаемому объекту в его припотолочной зоне, подключенной к согласующему устройству. В качестве измерительной линии используют проволочный металл с наибольшим температурным коэффициентом сопротивления. Кроме того, систему дополняют устройствами световой и звуковой сигнализации, подключенными к измерительному устройству и размещаемыми на специальном посту противопожарной защиты и в охраняемом объекте. На фигуре изображена система пожарной сигнализации, которая содержит генератор прямоугольных импульсов 1, согласующее устройство 2, подключенное к генератору прямоугольных импульсов 1 и выполняющее функцию коммутатора посланных и отраженных импульсов, измерительную линию 3, размещенную в припотолочной зоне охраняемого объекта, подключенную к согласующему устройству 2 и выполняющую функцию чувствительного элемента, измерительное устройство 4, принимающее сигнал от согласующего устройства 2 и обеспечивающее фиксацию ошибки рассогласования и обработку полученной информации, устройство индикации, подключенное к измерительному устройству 4 и отражающее информацию об аварии, устройства световой 6 и звуковой 7 сигнализации, подключенные к измерительному устройству 4, размещенные в специальном посту противопожарной защиты и в помещениях охраняемого объекта, обеспечивающие световое и звуковое оповещение об аварии. Причем генератор прямоугольных импульсов 1, согласующее устройство 2, измерительное устройство 4, при необходимости устройство индикации 5 могут быть размещены в едином корпусе и иметь единый источник питания. Система противопожарной сигнализации работает следующим образом. Сформированный генератором 1 прямоугольный импульс через согласующее устройство 2 посылается в измерительную линию 3. Отразившись от конца измерительной линии 3, обработанный сигнал через согласующее устройство 2 поступает в измерительное устройство 4. Отсутствие ошибки рассогласования свидетельствует о нормальном состоянии охраняемого объекта. При возникновении пожара разогретые продукты сгорания под действием архимедовых сил устремляются вверх, перемешиваясь с газо-воздушной средой помещения, в ко тором возник пожар, а образованная конвективная колонка воздействует на измерительную линию 3 на локальном участке. Местный прогрев линии 3 ведет к образованию неоднородности, вызванной изменением удельного сопротивления данного участка измерительной линии 3. При прохождении прямоугольного импульса по измерительной линии 3, последний отражается от неоднородности и возвращается через согласующее устройство 2 к измерительному устройству 4. При этом, чем больше неоднородность, тем больше амплитуда пришедшего отраженного сигнала. Факт наличия ошибки рассогласования будет свидетельствовать о наличии несанкционированного источника прогрева. Обработав информацию, а именно, определив ошибку рассогласования (время сдвига) и зная скорость распространения электромагнитной волны в измерительной линии 3, измерительное устройство 4 формирует пакет информации для передачи последнего на устройство индикации 5 и на устройства световой 7 и звуковой 8 сигнализации. В пакет информации, формируемый измерительным устройством 4, входят следующие данные: а) факт наличия пожара; б) дистанция до места локального прогрева измерительной линии 3; в) интенсивность развития пожара (по скорости изменения дистанции до местного прогрева); г) эпицентр очага в аварийном помещении. В качестве измерительной линии 3 рекомендуется использовать металлы (проволоку) с наибольшим температурным коэффициентом сопротивления. Длинна измерительной линии будет зависеть от допустимых энергетических характеристик генератора прямоугольных импульсов. Погрешность измерения дистанции до места прогрева и длинна "мертвой зоны" зависят от длительности импульса. Для получения информации не линейной (с большей погрешностью), а дискретной (с меньшей погрешностью) можно в качестве измерительной линии использовать цепь последовательно включенных дискретных термочувствительных элементов. Использование предлагаемого технического решения обеспечивает, по сравнению с существующими и широко применяемыми системами пожарной сигнализации, следующие преимущества: 1. Использование одного пассивного датчика на защищаемом объекте с различными вариантами его размещения в припотолочной зоне. 2. Возможность косвенного определения эпицентра очага пожара. 3. Возможность косвенной оценки очага пожара. 4. Ложное срабатывание устройства будет характеризовать неисправность измерительной линии (замыкание на корпус, обрыв) и не приведет к материальному ущербу. 2 35674 Фиг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
