Плінтус

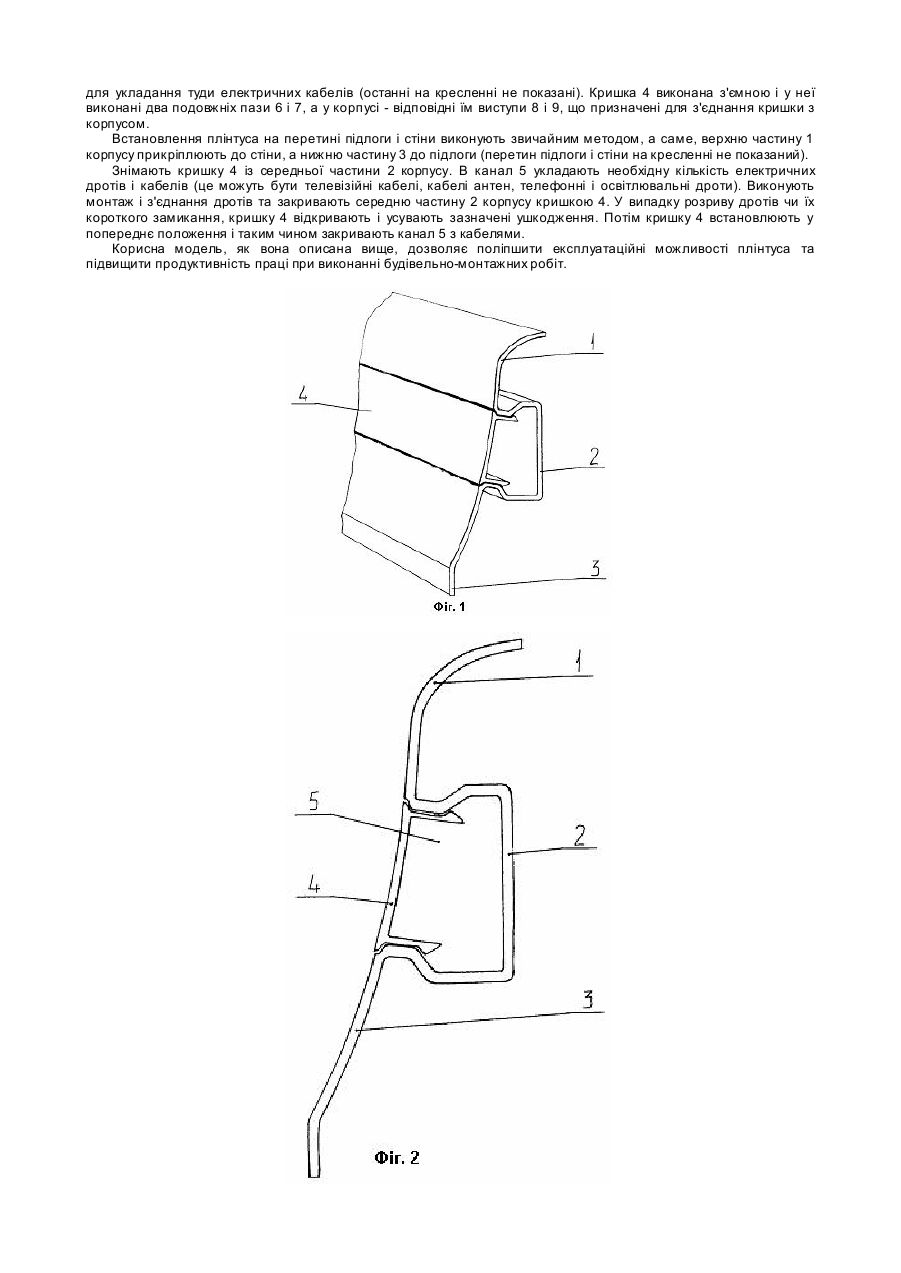

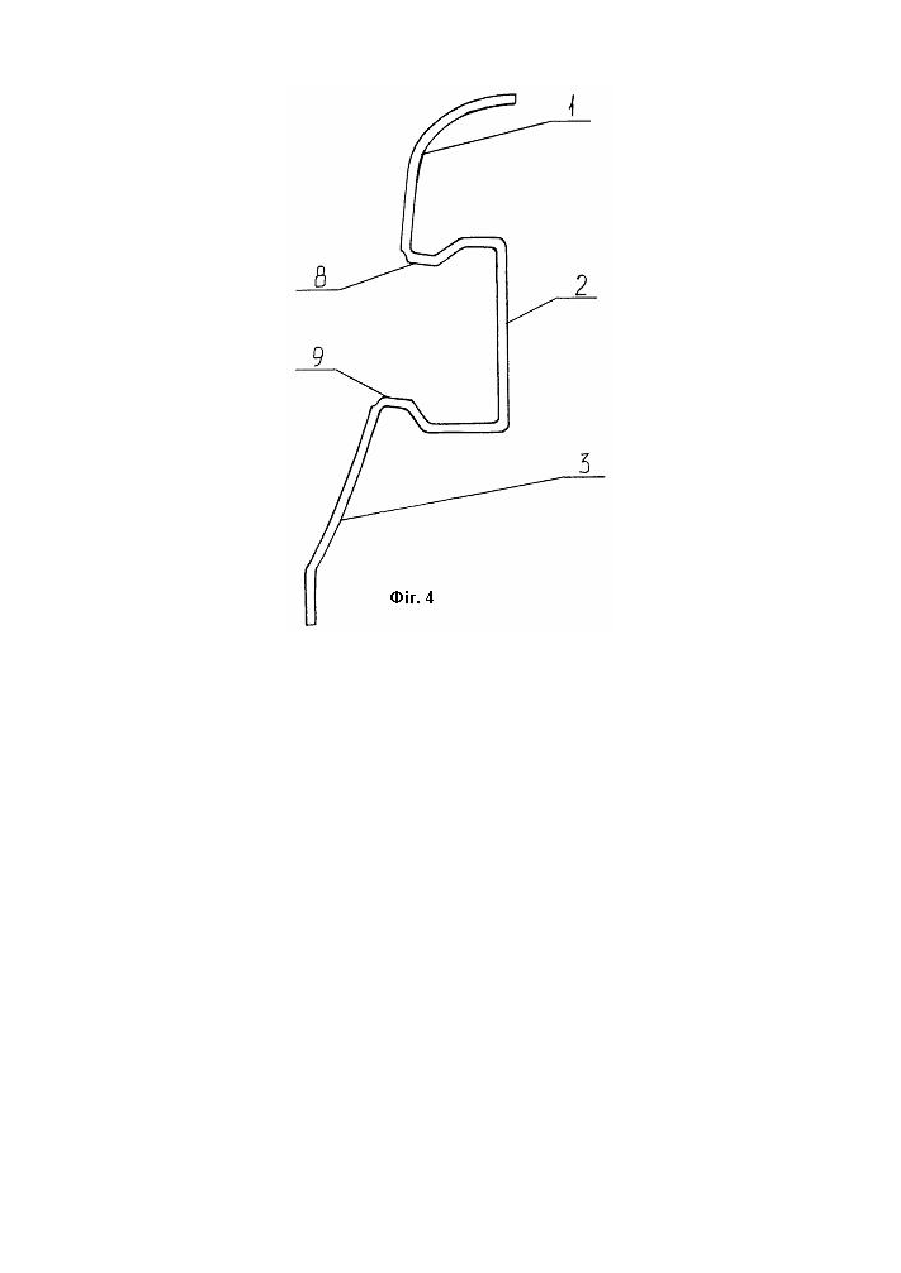

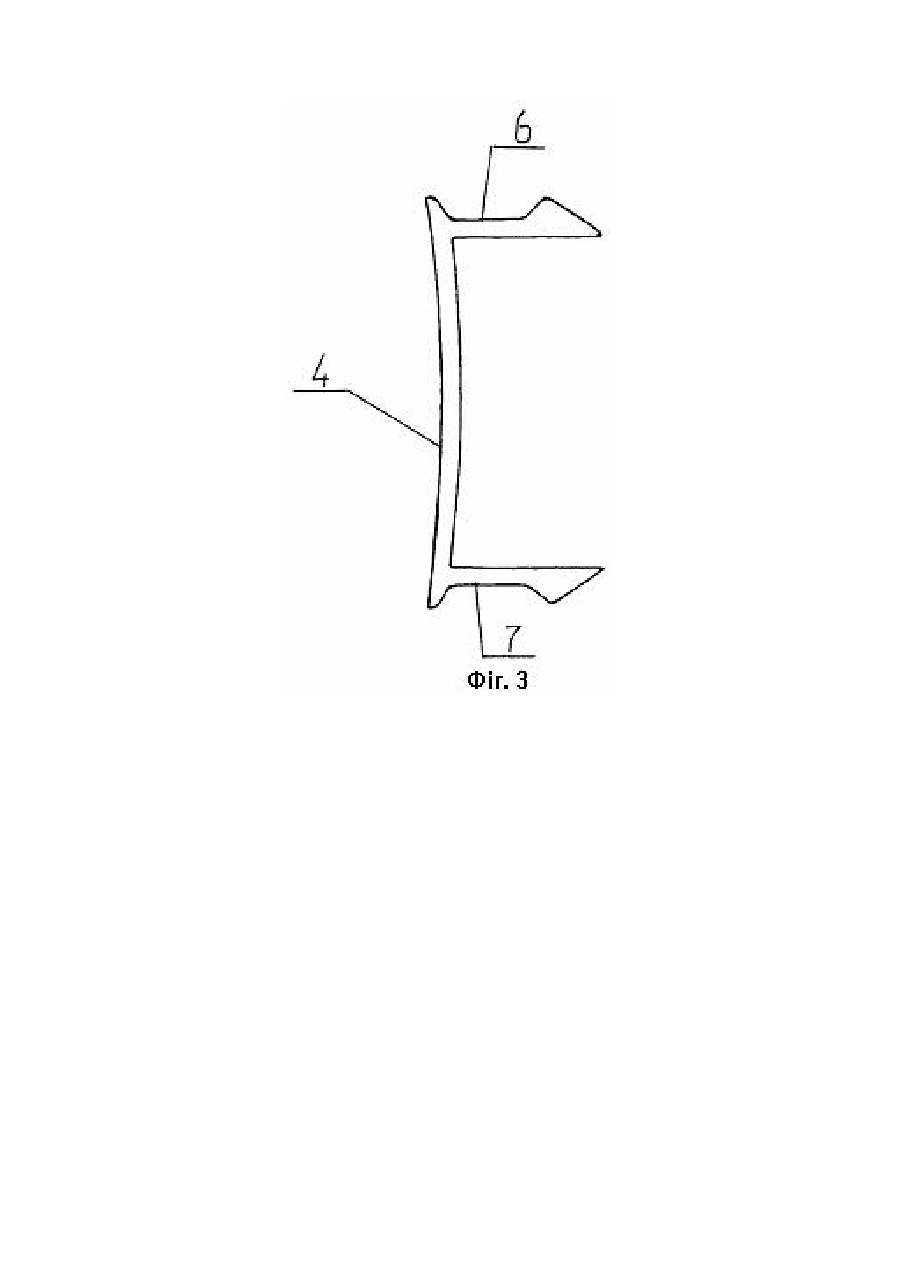

Корисна модель відноситься до окремих будівельних виробів, зокрема до плінтусів, що можуть бути використані для ущільнення швів між підлогою і стіною та для прокладання електричних кабелів і дротів при здійсненні будівельно-монтажних робіт. Відомий плінтус, що складається з корпусу з подовжнім каналом, в якому розміщений кабель. В місці розташування каналу корпус має подовжні і поперечні прорізи. Корпус має декілька подовжніх каналів. Один з каналів має вставку у вигляді тр убки з подовжнім прорізом і ручкою. Ручка закріплена на трубці з можливістю її переміщення вздовж поперечного прорізу (див. Пат. СРСР №1.794.161 кл. E04F19/04, 1993p.). Недоліком плінтуса є складність його конструкції і ненадійність в експлуатації, тому він не знайшов широкого поширення у будівельно-монтажних роботах. Найбільш близьким до плінтусу, що заявляється, за технічною сутністю і обраним за прототип є більш простий плінтус, який має V-подібну форму корпусу з подовжньою ступінню, що утворює канал зі стінкою кришки для силових дротів, канал для слабкострумових дротів і додаткову кришку, яка виконана зі ступінню, (див. Авт. свід. СРСР №1.222.789 кл. Е04F19/04, 1986р.). До недоліків цього плінтуса можна віднести наступне. Корпус і кришки плінтуса виготовлені з дерев'яних товстостінних брусків, які після монтажу кабелів скріплюються за допомогою звичайних металевих цвяхів. Тому на виготовлення такого плінтусу витрачається велика кількість коштовної деревини. Крім того товстостінна конструкція плінтуса не дозволяє виготовити плінтус з необхідним об'ємом каналу для кабелів. А малий об'єм каналу не дозволяє укладати туди необхідну кількість кабелів, що призводе до необхідності додаткового прокладання кабелів поза плінтусом, що ускладнює будівельно-монтажні роботи. Після укладання кабелів кришка плінтуса фіксується цвяхами, при цьому обслуговування кабелів, у випадку їх обриву чи короткого замикання, не уявляється можливим без демонтажу кришки чи всього плінтуса. Крім того при вологому прибиранні та чищенні підлоги, частина вологи потрапляє на плінтус, при цьому деревина убирає вологу, в результаті чого з часом відбувається деформація та руйнування плінтусу і він стає непридатним. Зазначені недоліки значно підвищують вартість будівельно-монтажних робіт та знижують технічні і експлуатаційні можливості плінтуса. В основу корисної моделі покладена задача створення поліпшеного плінтуса шля хом зміни його конструкції і заміною матеріалу, що суттєво підвищує його те хнічні і експлуатаційні можливості. Вирішення поставленої задачі досягається тим, що у плінтусі, який містить корпус з подовжнім каналом, призначеним для укладання кабелів, та кришку, яка закриває цей канал, відповідно до корисної моделі, корпус і кришка виконані у вигляді тонкостінних профілів, виготовлених з пружного пластикового матеріалу, при цьому кришка виконана з'ємною і в неї виконані подовжні пази, а в корпусі - відповідні їм виступи, що служать для з'єднання кришки з корпусом. При цьому верхня частина корпусу, кришка і нижня частина корпусу плінтуса розташовані послідовно одна за одною і виконані сполученими, кришка і середня частина корпусу утворюють замкнений подовжній канал для розміщення в ньому кабелів. До того ж середня частина корпусу, що утворює подовжній канал, виконана у формі прямокутного пазу з вертикальним розташуванням дна, верхня частина корпусу плінтуса має нахил в бік розташування дна пазу і округлення верхньої кінцівки, яка розташована на одній вертикальній лінії з дном пазу, нижня частина корпусу має нахил в бік розташування дна пазу, а кришка виконана у формі швелера. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що корпус і кришка виконані у вигляді двох тонкостінних профілів, виготовлених з пружного пластикового матеріалу і при цьому кришка виконана з'ємною і в неї виконані подовжні пази, а в корпусі - відповідні їм виступи, що служать для поєднання кришки з корпусом, дозволяє суттєво спростити конструкцію плінтуса, замінити коштовну деревину на сучасний пластиковий матеріал, зменшити витрату матеріалу на виготовлення плінтуса і спростити укладання кабелів при будівельно-монтажних роботах, підвищити довговічність плінтуса. Те, що верхня частина корпусу, кришка і нижня частина корпусу плінтуса розташовані послідовно одна за одною і виконані сполученими, при цьому кришка і середня частина корпуса утворюють замкнений подовжній канал для розміщення у ньому кабелів, забезпечує збільшення корисного об'єму подовжнього каналу і відповідно суттєво збільшує кількість кабелів, які у ньому укладаються. Те, що середня частина корпусу, яка утворює подовжній канал, виконана у формі прямокутного пазу з вертикальним розташуванням дна, верхня частина корпусу плінтуса має нахил в бік розташування дна пазу і округлення верхньої кінцівки, що розташована на одній вертикальній лінії з дном пазу, і нижня частина корпусу має нахил в бік розташування дна пазу, а кришка виконана у формі швелера, дає можливість виготовлення частин плінтуса за сучасною те хнологією на звичайному стандартному обладнанні. Все це дозволяє покращити експлуатаційні можливості плінтуса, збільшити асортимент плінтусів, що виробляються, і тим самим підвищити продуктивність праці при виконанні будівельно-монтажних робіт. Корисна модель пояснюється наступними кресленнями на фіг.1 - зображений загальний вигляд плінтуса; на фіг.2 - вид плінтуса збоку; на фіг.3 - зображений вид кришки збоку; на фіг.4 - вид корпусу збоку. Плінтус має корпус, що складається з трьох частин 1, 2, 3 і кришки 4. Корпус і кришка виконані у вигляді двох тонкостінних профілів (як це показано на фіг.3 і 4). Профілі (фіг.3, 4) виготовлені з пружного пластикового матеріалу. Корпус складається з верхньої частини 1, яка має нахил в бік розташування дна пазу, що являє собою подовжній канал, і округлення верхньої кінцівки, розташованої на одній вертикальній лінії з дном пазу, середньої частини 2, яка виконана у формі прямокутного пазу з вертикальним розташуванням дна і нижньої частини 3, яка має нахил в бік розташування дна пазу. Кришка 4 виконана у формі швелера. Верхня частина 1 корпусу, кришка 4 і нижня частина 3 корпусу розташовані послідовно одна за одною та виконані сполученими, при цьому кришка 4 і середня частина 2 корпусу утворюють замкнений подовжній канал 5 для укладання туди електричних кабелів (останні на кресленні не показані). Кришка 4 виконана з'ємною і у неї виконані два подовжніх пази 6 і 7, а у корпусі - відповідні їм виступи 8 і 9, що призначені для з'єднання кришки з корпусом. Встановлення плінтуса на перетині підлоги і стіни виконують звичайним методом, а саме, верхню частину 1 корпусу прикріплюють до стіни, а нижню частину 3 до підлоги (перетин підлоги і стіни на кресленні не показаний). Знімають кришку 4 із середньої частини 2 корпусу. В канал 5 укладають необхідну кількість електричних дротів і кабелів (це можуть бути телевізійні кабелі, кабелі антен, телефонні і освітлювальні дроти). Виконують монтаж і з'єднання дротів та закривають середню частину 2 корпусу кришкою 4. У випадку розриву дротів чи їх короткого замикання, кришку 4 відкривають і усувають зазначені ушкодження. Потім кришку 4 встановлюють у попереднє положення і таким чином закривають канал 5 з кабелями. Корисна модель, як вона описана вище, дозволяє поліпшити експлуатаційні можливості плінтуса та підвищити продуктивність праці при виконанні будівельно-монтажних робіт.
