Газоутворювач для пористого бетону та спосіб його одержання
Номер патенту: 1006
Опубліковано: 30.12.1993
Автори: Андреєва Ірина Анатоліївна, Миронюк Іван Федорович, Сушко Валерій Олександрович
Текст

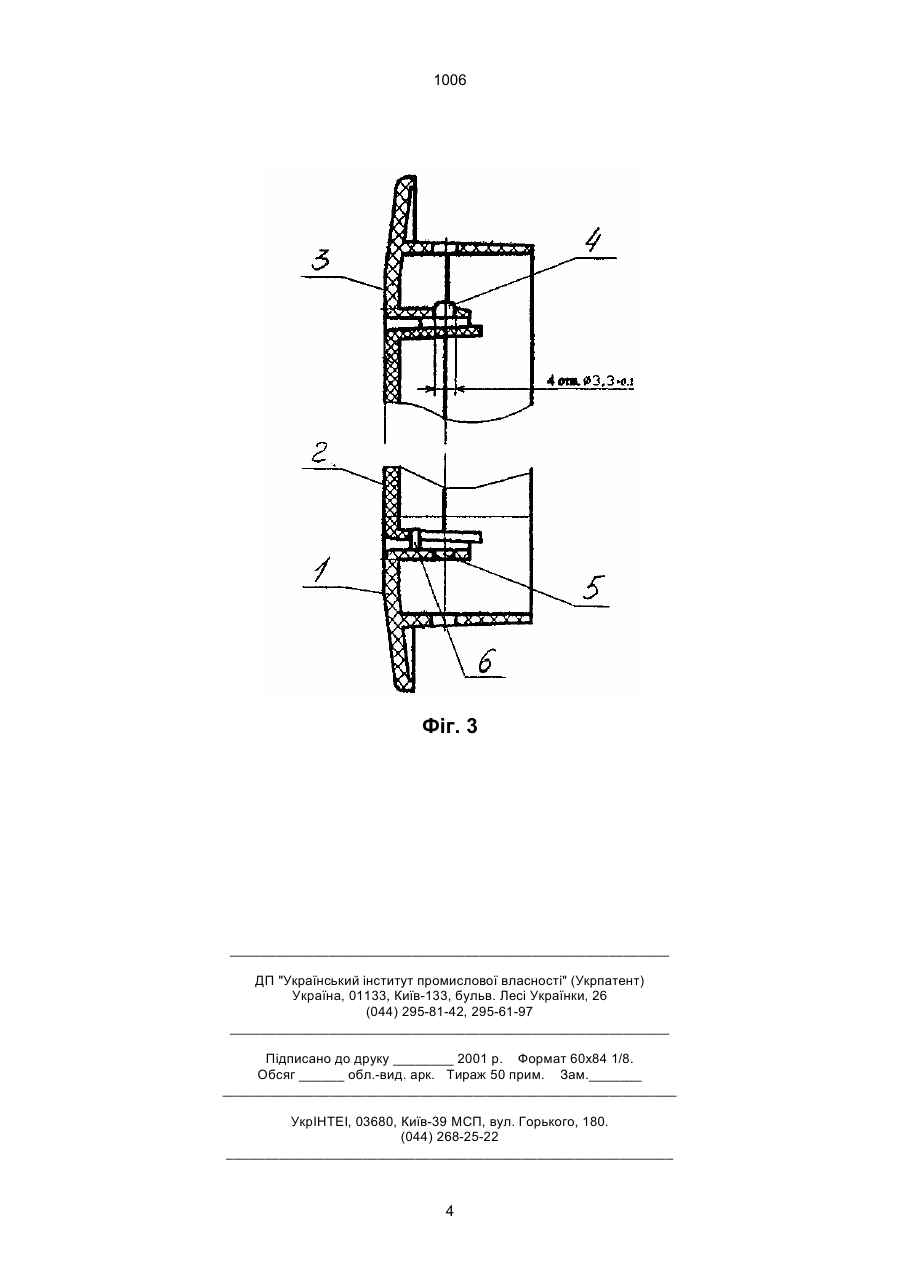

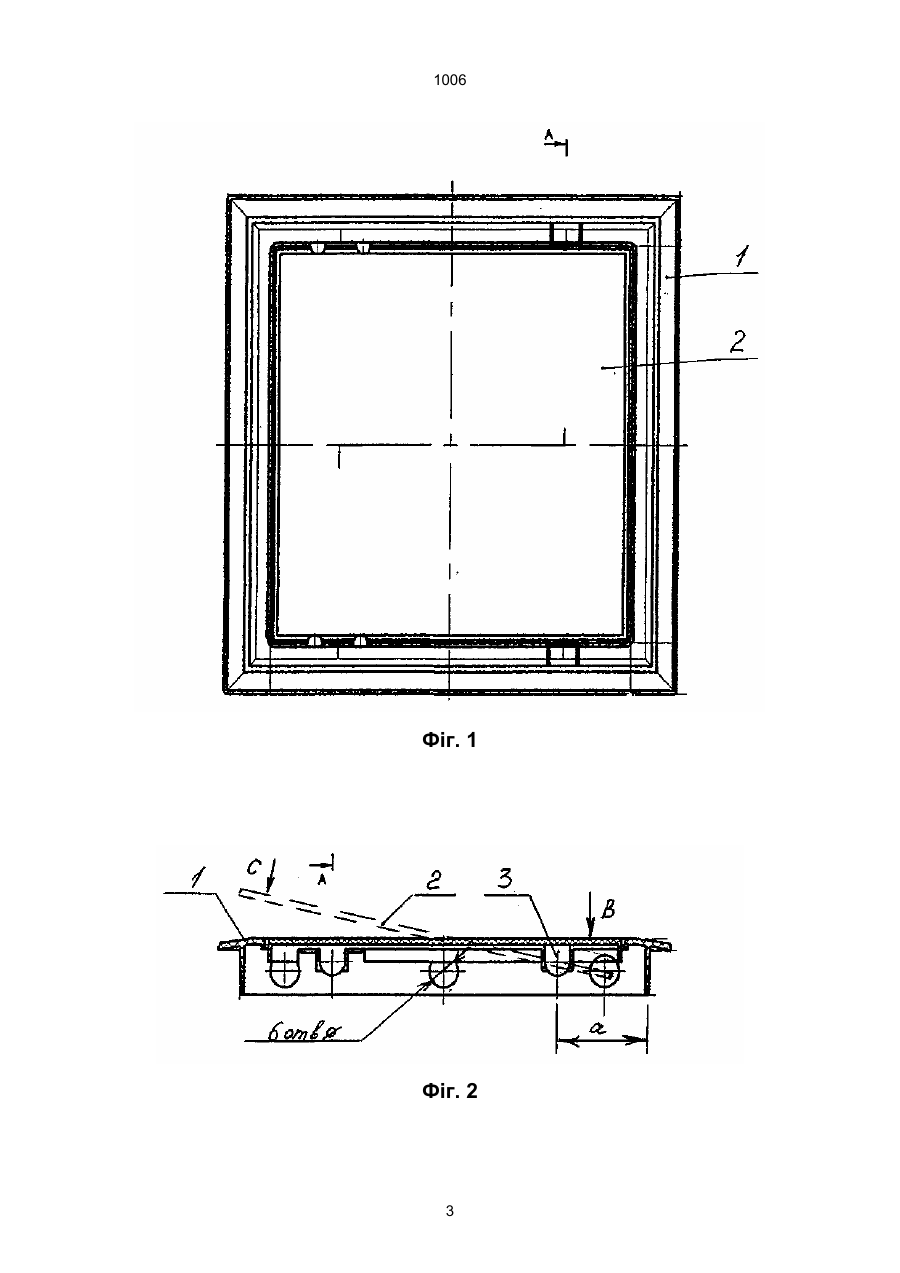

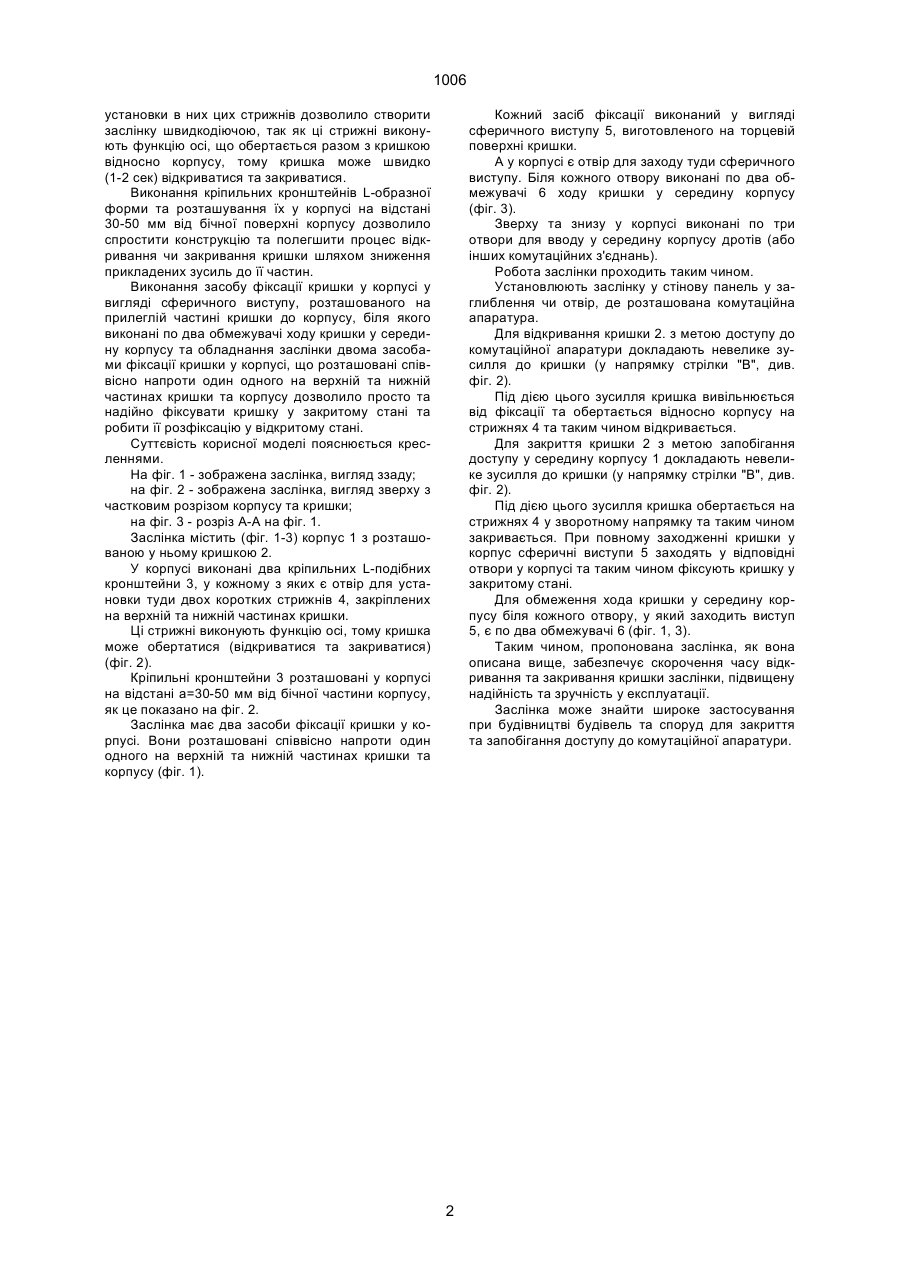

1. Заслінка, що містить корпус з розташованою у ньому кришкою з засобами її кріплення та фіксації у корпусі, яка відрізняється тим, що засіб кріплення кришки до корпусу виконаний у вигляді двох стрижнів, закріплених на верхній та нижній частинах кришки, а у корпусі виконані відповідні кріпильні кронштейни з отворами, з можливістю установки у них цих стрижнів. 1006 установки в них цих стрижнів дозволило створити заслінку швидкодіючою, так як ці стрижні виконують функцію осі, що обертається разом з кришкою відносно корпусу, тому кришка може швидко (1-2 сек) відкриватися та закриватися. Виконання кріпильних кронштейнів L-образної форми та розташування їх у корпусі на відстані 30-50 мм від бічної поверхні корпусу дозволило спростити конструкцію та полегшити процес відкривання чи закривання кришки шляхом зниження прикладених зусиль до її частин. Виконання засобу фіксації кришки у корпусі у вигляді сферичного виступу, розташованого на прилеглій частині кришки до корпусу, біля якого виконані по два обмежувачі ходу кришки у середину корпусу та обладнання заслінки двома засобами фіксації кришки у корпусі, що розташовані співвісно напроти один одного на верхній та нижній частинах кришки та корпусу дозволило просто та надійно фіксувати кришку у закритому стані та робити її розфіксацію у відкритому стані. Суттєвість корисної моделі пояснюється кресленнями. На фіг. 1 - зображена заслінка, вигляд ззаду; на фіг. 2 - зображена заслінка, вигляд зверху з частковим розрізом корпусу та кришки; на фіг. 3 - розріз А-А на фіг. 1. Заслінка містить (фіг. 1-3) корпус 1 з розташованою у ньому кришкою 2. У корпусі виконані два кріпильних L-подібних кронштейни 3, у кожному з яких є отвір для установки туди двох коротких стрижнів 4, закріплених на верхній та нижній частинах кришки. Ці стрижні виконують функцію осі, тому кришка може обертатися (відкриватися та закриватися) (фіг. 2). Кріпильні кронштейни 3 розташовані у корпусі на відстані а=30-50 мм від бічної частини корпусу, як це показано на фіг. 2. Заслінка має два засоби фіксації кришки у корпусі. Вони розташовані співвісно напроти один одного на верхній та нижній частинах кришки та корпусу (фіг. 1). Кожний засіб фіксації виконаний у вигляді сферичного виступу 5, виготовленого на торцевій поверхні кришки. А у корпусі є отвір для заходу туди сферичного виступу. Біля кожного отвору виконані по два обмежувачі 6 ходу кришки у середину корпусу (фіг. 3). Зверху та знизу у корпусі виконані по три отвори для вводу у середину корпусу дротів (або інших комутаційних з'єднань). Робота заслінки проходить таким чином. Установлюють заслінку у стінову панель у заглиблення чи отвір, де розташована комутаційна апаратура. Для відкривання кришки 2. з метою доступу до комутаційної апаратури докладають невелике зусилля до кришки (у напрямку стрілки "В", див. фіг. 2). Під дією цього зусилля кришка вивільнюється від фіксації та обертається відносно корпусу на стрижнях 4 та таким чином відкривається. Для закриття кришки 2 з метою запобігання доступу у середину корпусу 1 докладають невелике зусилля до кришки (у напрямку стрілки "В", див. фіг. 2). Під дією цього зусилля кришка обертається на стрижнях 4 у зворотному напрямку та таким чином закривається. При повному заходженні кришки у корпус сферичні виступи 5 заходять у відповідні отвори у корпусі та таким чином фіксують кришку у закритому стані. Для обмеження хода кришки у середину корпусу біля кожного отвору, у який заходить виступ 5, є по два обмежувачі 6 (фіг. 1, 3). Таким чином, пропонована заслінка, як вона описана вище, забезпечує скорочення часу відкривання та закривання кришки заслінки, підвищену надійність та зручність у експлуатації. Заслінка може знайти широке застосування при будівництві будівель та споруд для закриття та запобігання доступу до комутаційної апаратури. 2 1006 Фіг. 1 Фіг. 2 3 1006 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Автори англійськоюSushko Valerii Oleksandrovych, Andreieva Iryna Anatoliivna, Myroniuk Ivan Fedorovych
Автори російськоюСушко Валерий Александрович, Андреева Ирина Анатольевна, Миронюк Иван Федорович
МПК / Мітки
МПК: C04B 38/02
Мітки: одержання, бетону, пористого, газоутворювач, спосіб
