Пристрій для калібрування спіралей шнеків по кроку

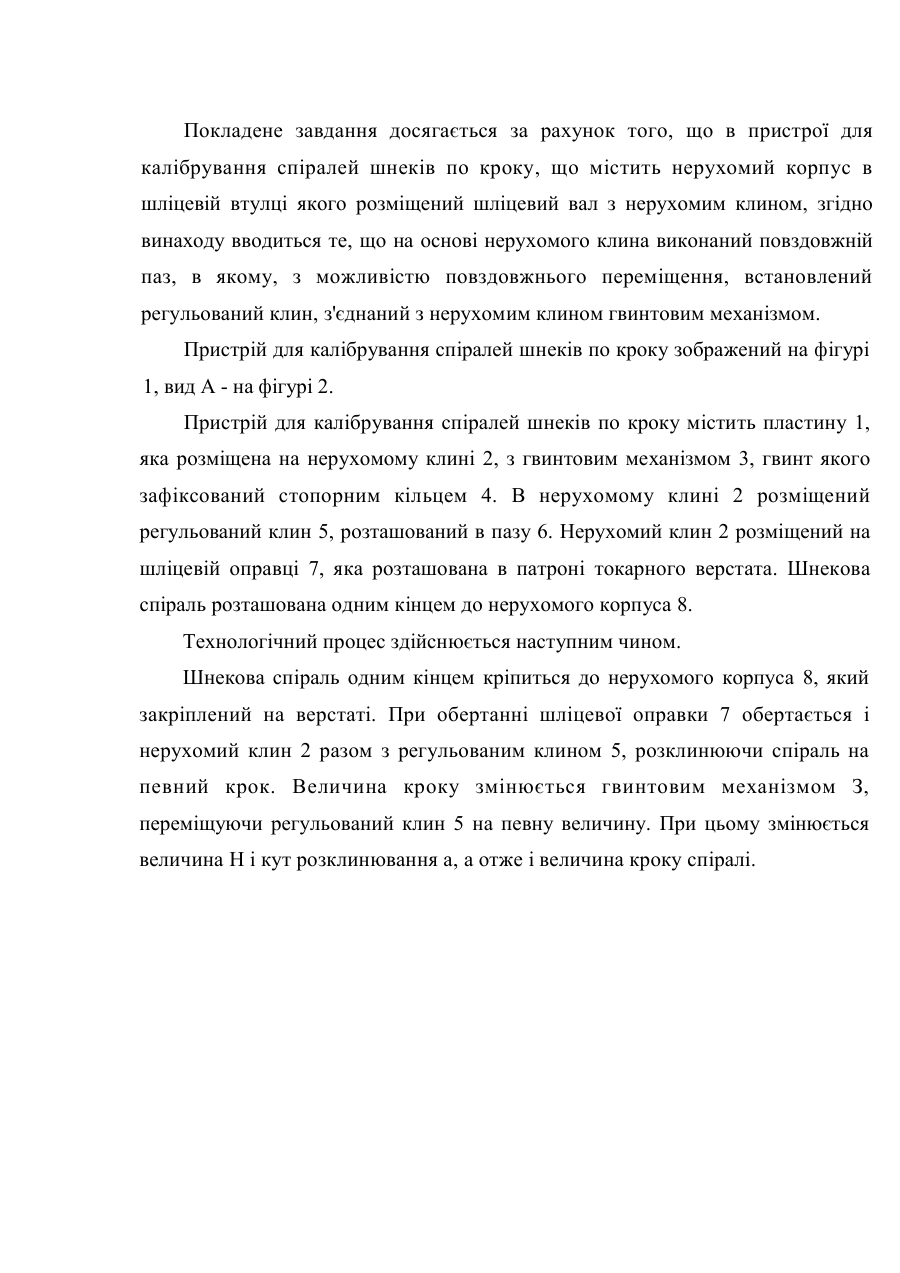

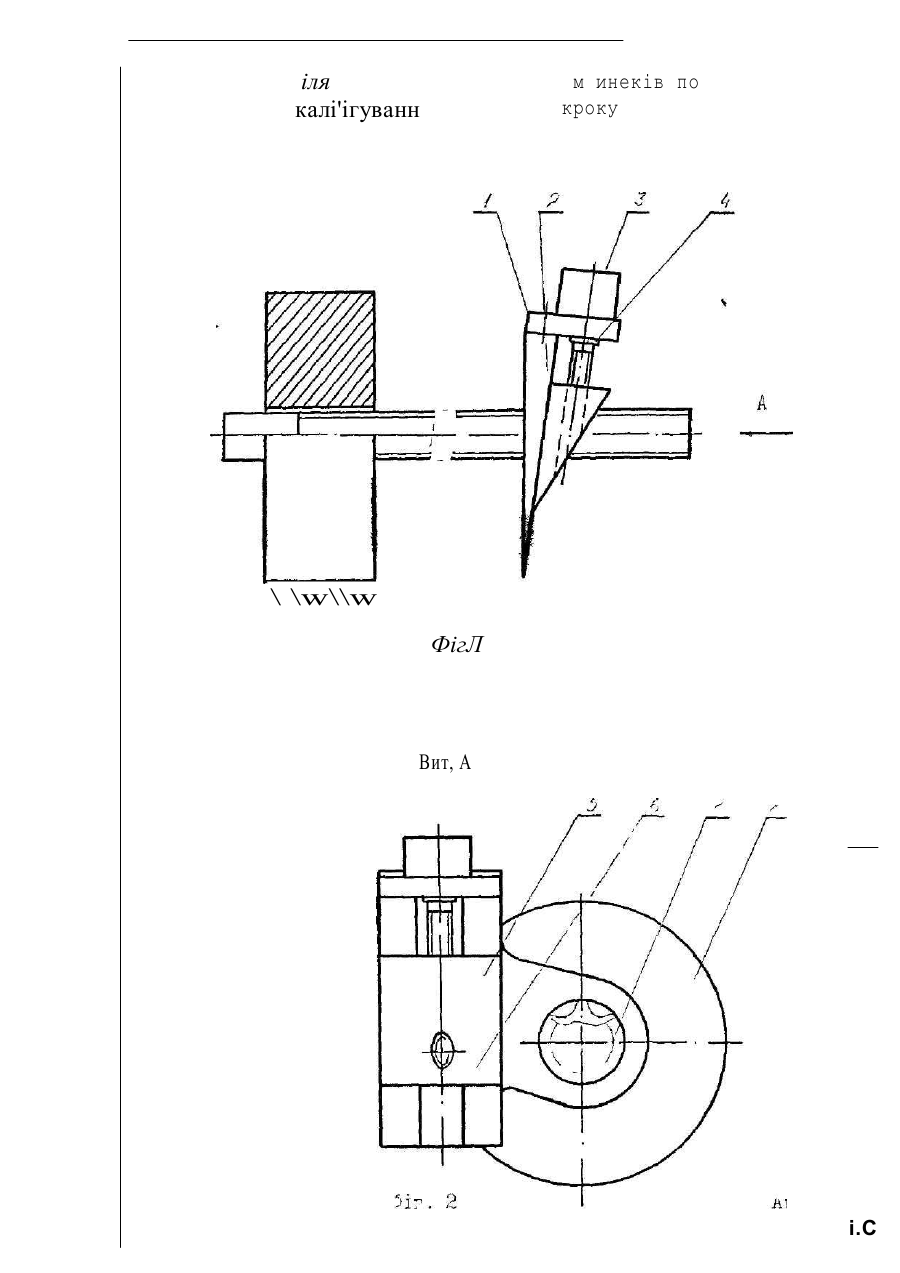

—„JL. І . МПК5В21В 11/06 і і ПРИСТРІЙ ДЛЯ КАЛІБРУВАННЯ СПІРАЛЕЙ ШНЕКІВ І ПО КРОКУ І і Винахід відноситься до обробки металів тиском, а саме до технології і обладнання для формування матеріалу у вигляді смуги в гвинтові спіралі і здійснює регульоване калібрування по кроку. І Відомий пристрій для неперервного навивання профільних гвинтових стрічок з заданим кроком (кн. Винтовые подающие механизмы сельскохозяйственных машин/ Гевко Б.М., Рогатынский P.M. - Львов: Выща шк. Изд-во при Льовов. ун-те, 1989 р. - 175 с, С. 149), що містить оправку, яка розміщена в патроні верстата, на якій розташована відтискна і нерухома втулки і обтискний ролик. Аналог. До недоліків відомого пристрою для неперервного навивання профільних гвинтових стрічок з заданим кроком відноситься неможливість зміни кроку і великі габарити. Також відомий пристрій для калібрування спіралей шнеків по кроку (А.с. СРСР N 1225643, кл. В 21 D 11/06, 1986), що містить нерухомий корпус в шліцевій втулці якого розміщений шліцевий вал з нерухомим клином. Прототип. До недоліків приведеного пристрою для калібрування спіралей шнеків відноситься неможливість зміни кроку спіралі без заміни робочого клина. В основу винаходу покладене завдання вдосконалення пристрою для калібрування спіралей шнеків по кроку, шляхом здійснення регулювання кроку спіралі, що забезпечує зменшення часу на переналадку пристрою і підвищує продуктивність праці. , ' Покладене завдання досягається за рахунок того, що в пристрої для калібрування спіралей шнеків по кроку, що містить нерухомий корпус в шліцевій втулці якого розміщений шліцевий вал з нерухомим клином, згідно винаходу вводиться те, що на основі нерухомого клина виконаний повздовжній паз, в якому, з можливістю повздовжнього переміщення, встановлений регульований клин, з'єднаний з нерухомим клином гвинтовим механізмом. Пристрій для калібрування спіралей шнеків по кроку зображений на фігурі 1, вид А - на фігурі 2. Пристрій для калібрування спіралей шнеків по кроку містить пластину 1, яка розміщена на нерухомому клині 2, з гвинтовим механізмом 3, гвинт якого зафіксований стопорним кільцем 4. В нерухомому клині 2 розміщений регульований клин 5, розташований в пазу 6. Нерухомий клин 2 розміщений на шліцевій оправці 7, яка розташована в патроні токарного верстата. Шнекова спіраль розташована одним кінцем до нерухомого корпуса 8. Технологічний процес здійснюється наступним чином. Шнекова спіраль одним кінцем кріпиться до нерухомого корпуса 8, який закріплений на верстаті. При обертанні шліцевої оправки 7 обертається і нерухомий клин 2 разом з регульованим клином 5, розклинюючи спіраль на певний крок. Величина кроку змінюється гвинтовим механізмом З, переміщуючи регульований клин 5 на певну величину. При цьому змінюється величина Н і кут розклинювання а, а отже і величина кроку спіралі. іля калі'ігуванн м инеків по кроку \ \w\\w ФігЛ Вит, А і.С ^ і.С
