Пристрій для вирівнювання та калібрування пластмасових труб

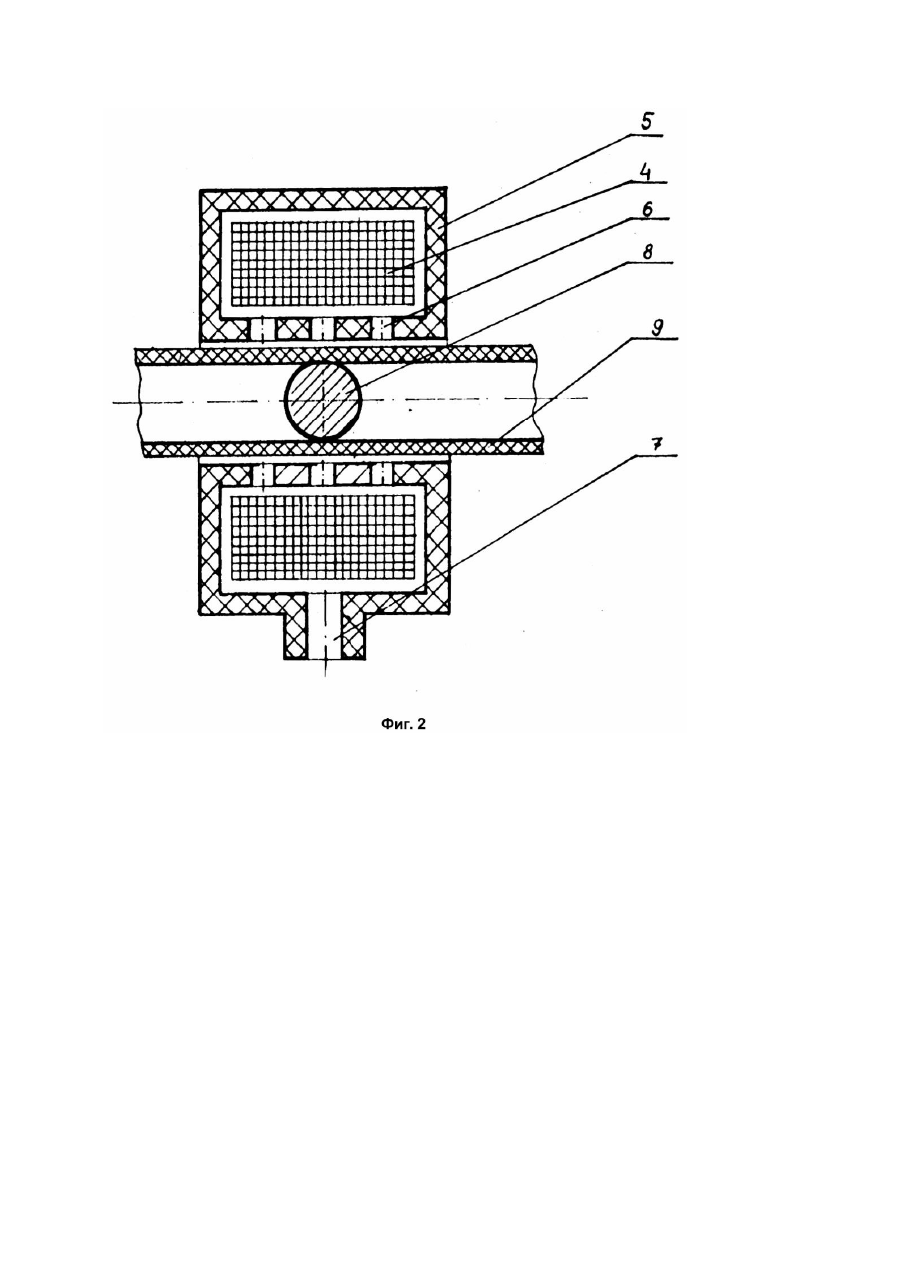

Изобретение относится к области обработки изделий под давлением, в частности к выравниванию и калиброванию трубчаты х изделий из термопластов. Известно устройство для изготовления труб из полимерного материала, содержащее узел калибрования, выполненный в виде электромагнитной катушки, размещенной в корпусе, и деформирующий элемент, выполненный в виде шара из ферромагнитного материала, установленной по оси катушки с зазором относительно нее [1]. Недостатком этого устройства является то, что нагрев трубы до пластичного состояния происходит вне зоны деформации, для чего в устройстве предусмотрены ванны с жидким теплоносителем и механизм удаления теплоносителя с трубы, требующие дополнительных энергетических затрат и снижающие надежность работы устройства. Известно также устройство для выравнивания и калибрования пластмассовых труб, содержащее узел калибрования, выполненный в виде электромагнитной катушки, размещенной в корпусе, и деформирующий элемент из ферромагнитного материала, установленный на оси катушки с зазором относительно нее [2]. Для обеспечения качественной калибровки необходимо, чтобы стенка трубы была прогрета, который необходимо осуществлять. Кроме того в данном устройстве не обеспечивается охлаждение электромагнитной катушки, что снижает надежность работы устройства. Целью изобретения является повышение надежности устройства и снижение энергозатрат. Указанная цель достигается тем, что в устройстве для выравнивания и калибровки пластмассовых тр уб, содержащем узел калибрования, выполненный в виде электромагнитной катушки, размещенной в корпусе, и деформирующего элемента, выполненного из ферромагнитного материала, установленный по оси катушки с зазором относительно нее, согласно изобретению, наружная поверхность корпуса, в котором размещена катушка, снабжена патрубком для подачи сжатого воздуха, а внутренняя поверхность выполнена перфорированной для обдува тр убы сжатым воздухом. Таким образом сжатый воздух, охлаждая катушку, переносит тепло к трубе, т.е. основной недостаток электромагнитных катушек - их нагрев, используется для нагрева стенки трубы. На фиг.1 изображено устройство, общий вид; на фиг.2 - узел калибрования, разрез. Устройство содержит плиту 1, на которой расположен узел калибрования 2, узел выравнивания 3, выполненный в виде роликов. Узел калибрования 2 состоит из электромагнитной катушки 4, корпуса 5, в котором на внутренней части выполнены перфорированные, отверстия 6, а на наружной поверхности установлен подвод сжатого воздуха 7, де формирующего элемента 8, выполненного в виде шара, размещаемого в тр убе 9. Устройство работает следующим образом. Из бухты в устройство для выравнивания и калибрования подается труба 9, предварительно в которую вводится деформирующий элемент 8 необходимого диаметра и установка включается. Ролики осуществляют перемещение трубы 9 и правку ее наружной поверхности. Внутри катушки 4 возбуждается электромагнитное поле, которое взаимодействует с магнитомягким материалом деформирующего элемента 8, удерживая его соосно с зазором внутри катушки 4. Обрабатываемая труба 9 непрерывно движется, а деформирующий элемент 8, удерживаясь магнитным полем, калибрует внутреннюю поверхность трубы 9. С целью нагрева обрабатываемой трубы 9 до пластичного состояния, необходимого для калибрования и выравнивания, сжатый воздух, поступающий в корпус 5 через подвод 7, обтекает катушку 4 и через отверстия 6 обогревает калибруемый участок тр убы 9. Использование предлагаемого устройства позволит сократить энергозатраты при калибровании длинномерных трубча тых изделий.
