Спосіб автоматичного радіотелефонного зв’язку

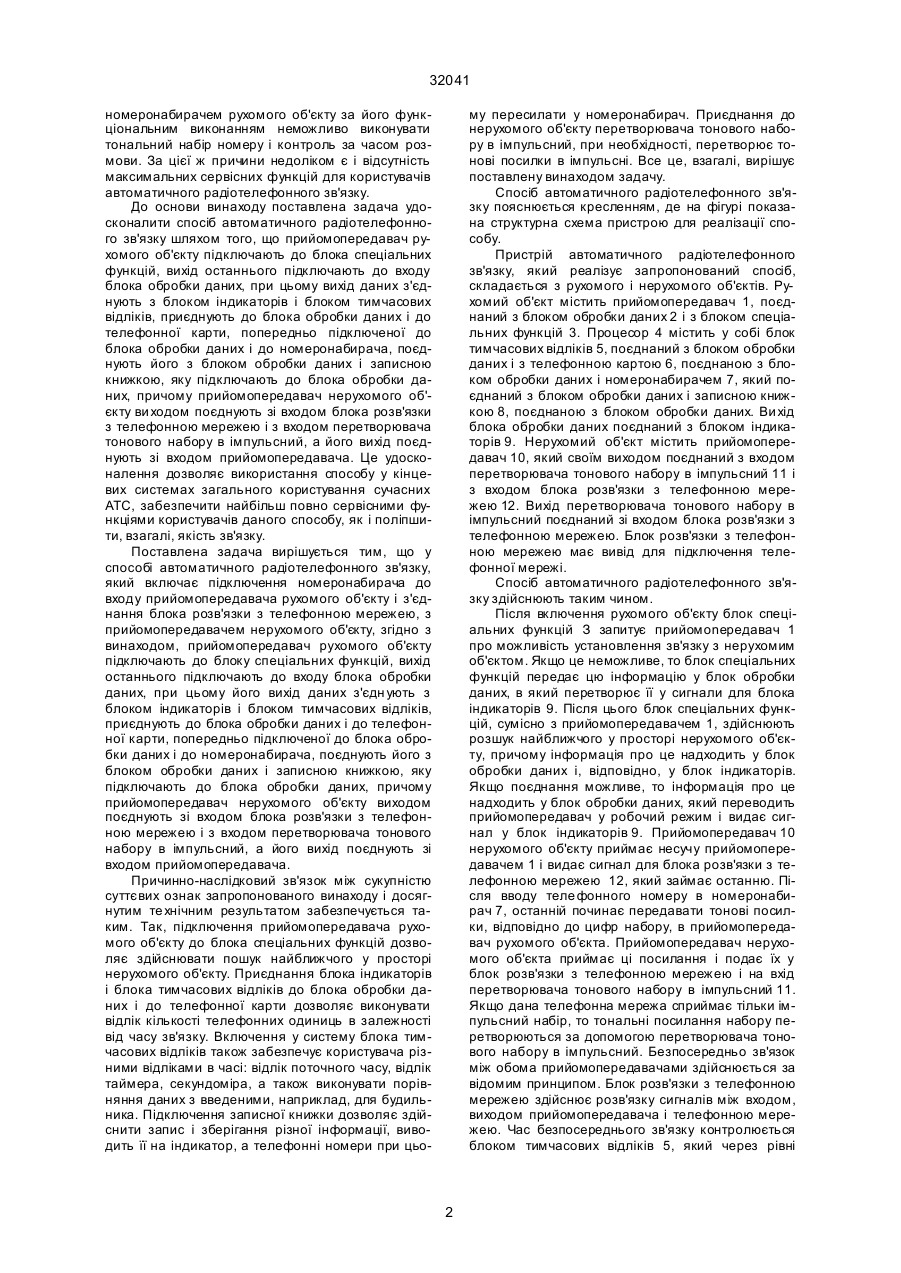

Спосіб автоматичного радіотелефонного зв'язку, включаючий підключення номеронабирача до входу прийомопередавача рухомого об'єкта і з'єднання блоку розв'язки з телефонною мережею, з прийомoпeредавачем нерухомого об'єкту, відріз 32041 номеронабирачем рухомого об'єкту за його функціональним виконанням неможливо виконувати тональний набір номеру і контроль за часом розмови. За цієї ж причини недоліком є і відсутність максимальних сервісних функцій для користувачів автоматичного радіотелефонного зв'язку. До основи винаходу поставлена задача удосконалити спосіб автоматичного радіотелефонного зв'язку шляхом того, що прийомопередавач рухомого об'єкту підключають до блока спеціальних функцій, вихід останнього підключають до входу блока обробки даних, при цьому вихід даних з'єднують з блоком індикаторів і блоком тимчасових відліків, приєднують до блока обробки даних і до телефонної карти, попередньо підключеної до блока обробки даних і до номеронабирача, поєднують його з блоком обробки даних і записною книжкою, яку підключають до блока обробки даних, причому прийомопередавач нерухомого об'єкту ви ходом поєднують зі входом блока розв'язки з телефонною мережею і з входом перетворювача тонового набору в імпульсний, а його вихід поєднують зі входом прийомопередавача. Це удосконалення дозволяє використання способу у кінцевих системах загального користування сучасних АТС, забезпечити найбільш повно сервісними функціями користувачів даного способу, як і поліпшити, взагалі, якість зв'язку. Поставлена задача вирішується тим, що у способі автоматичного радіотелефонного зв'язку, який включає підключення номеронабирача до входу прийомопередавача рухомого об'єкту і з'єднання блока розв'язки з телефонною мережею, з прийомопередавачем нерухомого об'єкту, згідно з винаходом, прийомопередавач рухомого об'єкту підключають до блоку спеціальних функцій, вихід останнього підключають до входу блока обробки даних, при цьому його вихід даних з'єдн ують з блоком індикаторів і блоком тимчасових відліків, приєднують до блока обробки даних і до телефонної карти, попередньо підключеної до блока обробки даних і до номеронабирача, поєднують його з блоком обробки даних і записною книжкою, яку підключають до блока обробки даних, причому прийомопередавач нерухомого об'єкту виходом поєднують зі входом блока розв'язки з телефонною мережею і з входом перетворювача тонового набору в імпульсний, а його вихід поєднують зі входом прийомопередавача. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак запропонованого винаходу і досягнутим те хнічним результатом забезпечується таким. Так, підключення прийомопередавача рухомого об'єкту до блока спеціальних функцій дозволяє здійснювати пошук найближчого у просторі нерухомого об'єкту. Приєднання блока індикаторів і блока тимчасових відліків до блока обробки даних і до телефонної карти дозволяє виконувати відлік кількості телефонних одиниць в залежності від часу зв'язку. Включення у систему блока тимчасових відліків також забезпечує користувача різними відліками в часі: відлік поточного часу, відлік таймера, секундоміра, а також виконувати порівняння даних з введеними, наприклад, для будильника. Підключення записної книжки дозволяє здійснити запис і зберігання різної інформації, виводить її на індикатор, а телефонні номери при цьо му пересилати у номеронабирач. Приєднання до нерухомого об'єкту перетворювача тонового набору в імпульсний, при необхідності, перетворює тонові посилки в імпульсні. Все це, взагалі, вирішує поставлену винаходом задачу. Спосіб автоматичного радіотелефонного зв'язку пояснюється кресленням, де на фігурі показана структурна схема пристрою для реалізації способу. Пристрій автоматичного радіотелефонного зв'язку, який реалізує запропонований спосіб, складається з рухомого і нерухомого об'єктів. Рухомий об'єкт містить прийомопередавач 1, поєднаний з блоком обробки даних 2 і з блоком спеціальних функцій 3. Процесор 4 містить у собі блок тимчасових відліків 5, поєднаний з блоком обробки даних і з телефонною картою 6, поєднаною з блоком обробки даних і номеронабирачем 7, який поєднаний з блоком обробки даних і записною книжкою 8, поєднаною з блоком обробки даних. Ви хід блока обробки даних поєднаний з блоком індикаторів 9. Нерухомий об'єкт містить прийомопередавач 10, який своїм виходом поєднаний з входом перетворювача тонового набору в імпульсний 11 і з входом блока розв'язки з телефонною мережею 12. Вихід перетворювача тоновогонабору в імпульсний поєднаний зі входом блока розв'язки з телефонною мережею. Блок розв'язки з телефонною мережею має вивід для підключення телефонної мережі. Спосіб автоматичного радіотелефонного зв'язку здійснюють таким чином. Після включення рухомого об'єкту блок спеціальних функцій З запитує прийомoneредавач 1 про можливість установлення зв'язку з нерухомим об'єктом. Якщо це неможливе, то блок спеціальних функцій передає цю інформацію у блок обробки даних, в який перетворює її у сигнали для блока індикаторів 9. Після цього блок спеціальних функцій, сумісно з прийомопередавачем 1, здійснюють розшук найближчого у просторі нерухомого об'єкту, причому інформація про це надходить у блок обробки даних і, відповідно, у блок індикаторів. Якщо поєднання можливе, то інформація про це надходить у блок обробки даних, який переводить прийомопередавач у робочий режим і видає сигнал у блок індикаторів 9. Прийомопередавач 10 нерухомого об'єкту приймає несучу прийомопередавачем 1 і видає сигнал для блока розв'язки з телефонною мережею 12, який займає останню. Після вводу теле фонного номеру в номеронабирач 7, останній починає передавати тонові посилки, відповідно до цифр набору, в прийомопередавач рухомого об'єкта. Прийомопередавач нерухомого об'єкта приймає ці посилання і подає їх у блок розв'язки з телефонною мережею і на вхід перетворювача тонового набору в імпульсний 11. Якщо дана телефонна мережа сприймає тільки імпульсний набір, то тональні посилання набору перетворюються за допомогою перетворювача тонового набору в імпульсний. Безпосередньо зв'язок між обома прийомопередавачами здійснюється за відомим принципом. Блок розв'язки з телефонною мережею здійснює розв'язку сигналів між входом, виходом прийомопередавача і телефонною мережею. Час безпосереднього зв'язку контролюється блоком тимчасових відліків 5, який через рівні 2 32041 проміжки часу поновлює дані телефонної карти 6. Остання здійснює тарифний відлік від існуючої ємності і при її обнулінні видає спочатку попереджуючий сигнал у блок обробки даних, який передає його у блок індикаторів, а потім на номеронабирач, забороняючи роботу прийомопередавача 1. Після закінчення телефонного зв'язку вимикають прийомопередавач, при цьому другий прийомопередавач 10 видає сигнал блока розв'язки з телефонною мережею 12 на розблокування телефонного зв'язку. У випадку появлення у телефонній мережі зумерного сигналу для виклику рухомого вузла, блок розв'язки з телефонною мережею передає його на прийомопередавач. а той, у свою чергу, на прийомопередавач 1, який, перетворюючи його, передасть у блок обробки даних, а останній виведе його на блок індикаторів. У записну книжку 8 може уводитись різна, необхідна користувачу, інформація, у тому числі телефонні номера, які при необхідності можуть пересилатися у номеронабирач 7. Записна книжка може також обробляти введені числові дані за типом калькулятора. Записна книжка зв'язана з блоком обробки даних, який виводить цю інформацію на блок індикаторів 9. Блок тимчасових відліків виконує тимчасові відліки для телефонної карти, а також використовується для відліку поточного часу, різних таймерів і секундомірів, а також виконує зрівнювання поточних даних з введеними, наприклад, для будильника, Люба інформація цього блока може бути виведена на блок індикаторів через блок обробки даних. Приклад здійснення способу На місці старого міського телефонного автомату, у стіні внутрішнього приміщення, як нерухо мий об'єкт встановили автомат типу УніверСервіс-Зв'язок. Це зробило його недоступним для крадіжки або поломки. Як рухомий об'єкт була використана перетворена радіотелефонна трубка індивідуального користування. Рухомий об'єкт мав прийомопередавач 1, який з'єднали з блоком обробки даних і з блоком спеціальних функцій З. Потім блок тимчасових відліків 5 процесора 4 з'єднали з блоком обробки даних і з телефонною картою 6, останній приєднали до блока обробки даних і до номеронабирача 7, який був з'єднаний з блоком обробки даних і записною книжкою 8, у свою чергу, з'єднаної з блоком обробки даних. Ви хід останнього з'єднали з блоком індикаторів 9. Прийомопередавач автомата Універ-Сервіс-Зв'язок, як нерухомий об'єкт, виходом з'єднали з входом перетворювача тонового набору в імпульсний 11 і з входом блока розв'язки з телефонною мережею І2. Вихід перетворювача тонового набору в імпульсний з'єднали з входом блока розв'язки з телефонною мережею. Блок розв'язки з телефонною мережею мав вивід для підключення телефонної мережі. При дослідних роботах спостерігався стійкий радіотелефонний зв'язок на відстані 15 метрів між рухомим і нерухомим об'єктами. Повністю виключалась можливість крадіжки або пошкодження елементів нерухомого об'єкту. Спосіб автоматичного радіотелефонного зв'язку дозволяє його використання у кінцевих пристроях загального користування сучасних АТС, забезпечити найбільш повно сервісними функціями користувачів, як і поліпшити, взагалі, якість зв'язку. Фіг. 3 32041 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
