Дощувальник
Текст

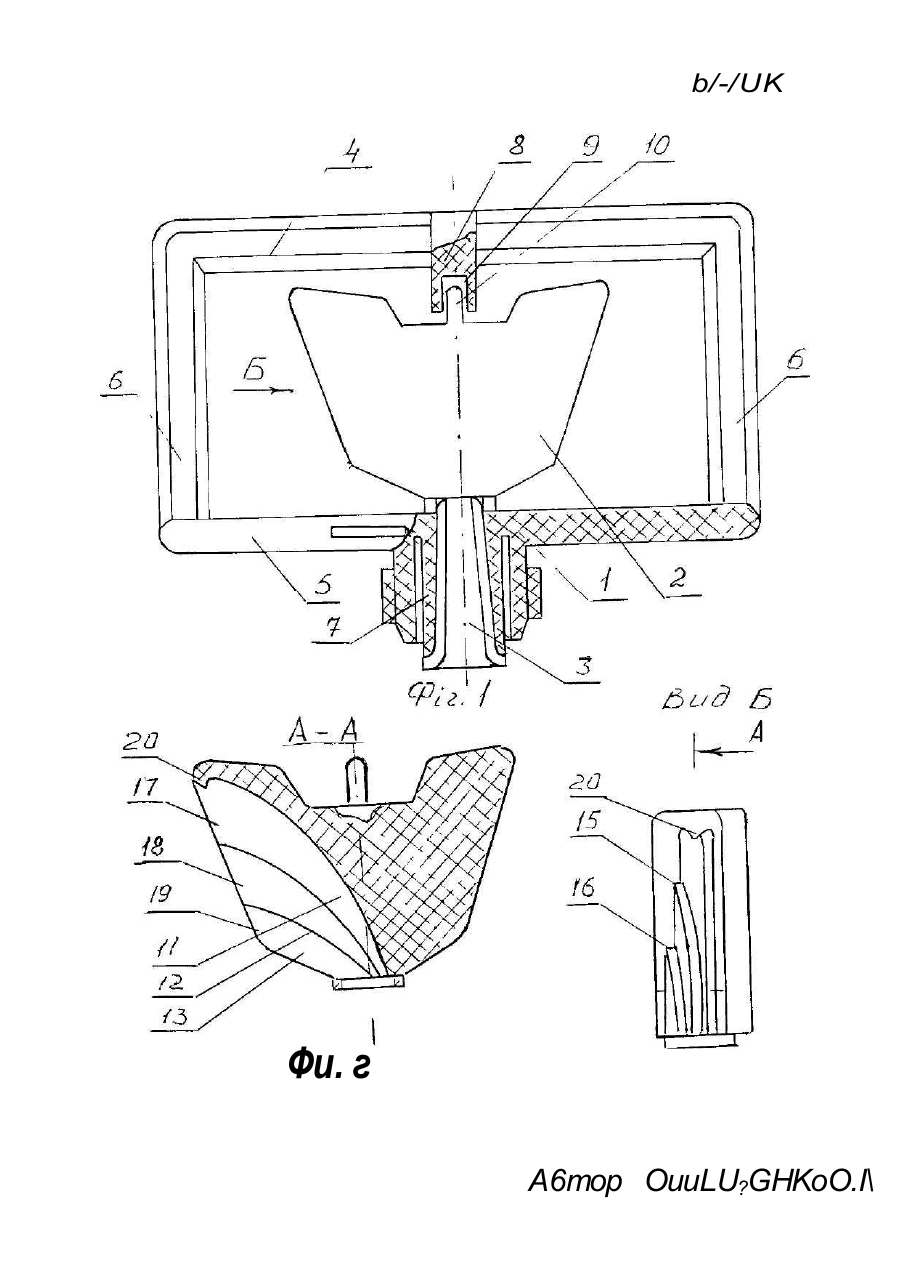

МЛ К6 А0І625/00, Б 05 ВІ/00 ДОЩУШЪНИК Винахід відноситься до сільського господарства , зокрема до пристроїв для зрошення сільськогосподарських культур способом дощування і може бути використаний в системах як мікро - так і макрозрошення оадів, ягідників, виноградників. Відомі дощувальні пристрої, основані на розбрискуванні води у вигляді дощу /Аво„ СРСР % 899031, 1982 р., а.с. СРСР W I3I6705, 1987 p., патент США В 4376513, 1983 р. та Л 45І25І9; 1985 p., заявки Франції № 2544584, 1984 р. і £ 2571928, 1985 p./. Всі ці пристрої не забезпечують структуру і рівномірність розподілу води відповідаючих агротехнічним вимогам. Відомі також дощувальні пристрої , принцип роботи яких засновано на розподіленні по зрошуваній площі води, яка виходить із сопла на дефлектор, що обертається. Робоча поверхня дефлектора має гвинтові канали. При цьому обертання дефлектора навколо своєї осі здійснюється завдяки наявності реактивних сил , ялі виникають при проходженні по гвинтових каналах води , яка виходить із сопла. Найбільш близьким технічним рішенням тобто прототипом являється дощувальник, ЯКИЙ складається із корпусу у вигляді рамки, розбризкувача і сопла. На поверхні розбризкувача, зверненій в сторону сопла, виконано гвинтовий канал, який призначений для розподілення доступаючої через підвірний штуцер води по зрощуваній площі* Крім того,'форма каналу забезпечує обертання розбризкувача за рахунок сили реакції , виникаючої при про- , ходженні по каналу компактного струменя ЕОДЯ. Дощувальник простий за конструкцією, надійний-в роботі, має низьку вартість. Однак, він не забезпечує рівномірність розподілення дощу по радіусу полива в згідності з агротехнічними вимогами до дощувальної техніки. Має місце збільшення інтенсивності дощу від центра установки дощувальника до кінця , струменя води* Причому при роботі дощувальника з двох позицій максимальна інтенсивність дощу на кінці струменя доідунальника при поливі на першій позиції накладається на пік інтенсивності дощу при поливі з другої позиції, при цьому створюється зона надмірного зволоження, яка ще більше погіршує якість поливу по рівномірності дощу по площі поливу. Б основу винаходу поставлена задача удосконалити дощуваль няк шляхом забезпечення ГВИНТОЕОГО каналу двома розбіжними уступами з розсікачем на ВИХОДІ, причому розбіжні уступи мають різну довжину і направлені під різними кутами до площини перпен дикулярної до осі обертання розбризкувача , які забезпечують рівномірність поливу. Поставлена задача вирішується тим , що в дощувальнику, включаючому розбризкувач, що обертається, на внутрішній поверхні якого виконано гвинтовий канал , згідно винаходу, обладнаний двома розбіжними уступами з розсікачем на виході , причому розбіжні уступи мають різну довжину і напрямлені під різними кутами до площини, перпендикулярної до осі обертання розбризкувача . Сполучені на вході гвинтові канали дають можливість роз ділити поступаючу воду на три потоки , а розділені виходи з різною довжиною і напрямлені під різними кутами до площини перпен дикулярної до осі обертання розбризкувача дозволяють одержати рівномірне розподілення води в зонах концентричних кіл /початок, середина і кінець струменя/ розташованих по радіусу полива, розсікач на виході забезпечить знесходження на нуль значення інтенсивності дощу в третій зоні до кінця струменя , що в свою чергу дозволить забезпечити рівномірне розподілення води по зрошуваній площі о Запропонована конструкція дощувальника дозволить рівномірно розподіляти поливну воду по радіусу поливу, як з однієї гак і з двох і більше позицій, забезпечувати відповідно агротехнічним вимогам структуру дощу та економити поливну воду . Суть винаходу пояснюється кресленнями. На фіг, І відображено загальний вигляд дощувальника , на фіг. 2 - розріз розбризкувача по А-А, на фіг.З - вид Б. Дощувальник складається із корпуса І , розбризкувача 2 і сопла Зв Корпус І дощувальника виконано у ЕИГЛЯДІ рамки, яка складається із верхньої 4 та нижньої 5 поперечин, двох несучях сгойок 6 і приєднувального штуцера 7. Всередині приєднувального штуцера 7 з натягом встановлено сопло 3 з конусною заокругленою на вході внутрішньою поверхнею. На верхній поперечині є втулка 8 з глухим отвором 9. Всередині < рамки корпусу І розміщено розбриэкувач 2 виконаний у вигляді . . ноІою яесго є трагує^сЛс Кріплення розбризкувача 2 виконується за допомогою осі 10/ яка входить із зазором в отвір 9 втулки 8 розбризкувача 2„ Таке кріплення розбризкувача забезпечує його вільне обертання' навколо ооі 10. Всередині розбризкувача 2 виконано сполучені на вході гвинтові каяали 11,12 і ІЗ,, які мають загальний вхід, що знаходиться навпроти вихідного отвору сопла 3 і розділені уступами 15 і 16 різної довжини на виходи 17, 18, 19, напрямлені під різними кутами до площини перпендикулярної до осі обертання 10 розбризкувача 2. На виході 17 вгорі передбачено розсікач 20* Таке виконання гвинтових каналів 11,12 і ІЗ розбризкувача 2 забезпечує розділення поступаючої із сопла 3 ЕОДИ на три потоки. Принцип роботи дощувальника .заклинається в слідуючому. Вода із трубопроводу поступає через сопло 3 в загальний вхід , гвинтових каналІЕ 11,12 і ІЗ. Внаслідок того, що гвинтові канали 11,13 і ІЗ виконані /по спіралі/ з звигиною у вертикальній площині, у них виникають реактивні сили, які визивають обертан-, ня розбризкувача 2 навколо осі 10. Одночасно струмінь води, який виходить із сопла 3, розділяється уступами 15 і 16 на три потоки і розподіляється по зрощуваній площі у вигляді дощу. b/-/UK Фи. г А6тор OuuLU?GHKoO.I\
ДивитисяДодаткова інформація
Назва патенту англійськоюSprinkler
Автори англійськоюOnyschenko Olha Leonidivna
Назва патенту російськоюДождеватель
Автори російськоюОнищенко Ольга Леонидовна
МПК / Мітки
МПК: A01G 25/00, B05B 3/02
Мітки: дощувальник
