Спосіб світлостабілізації текстильних виробів, що містять поліамідні волокна

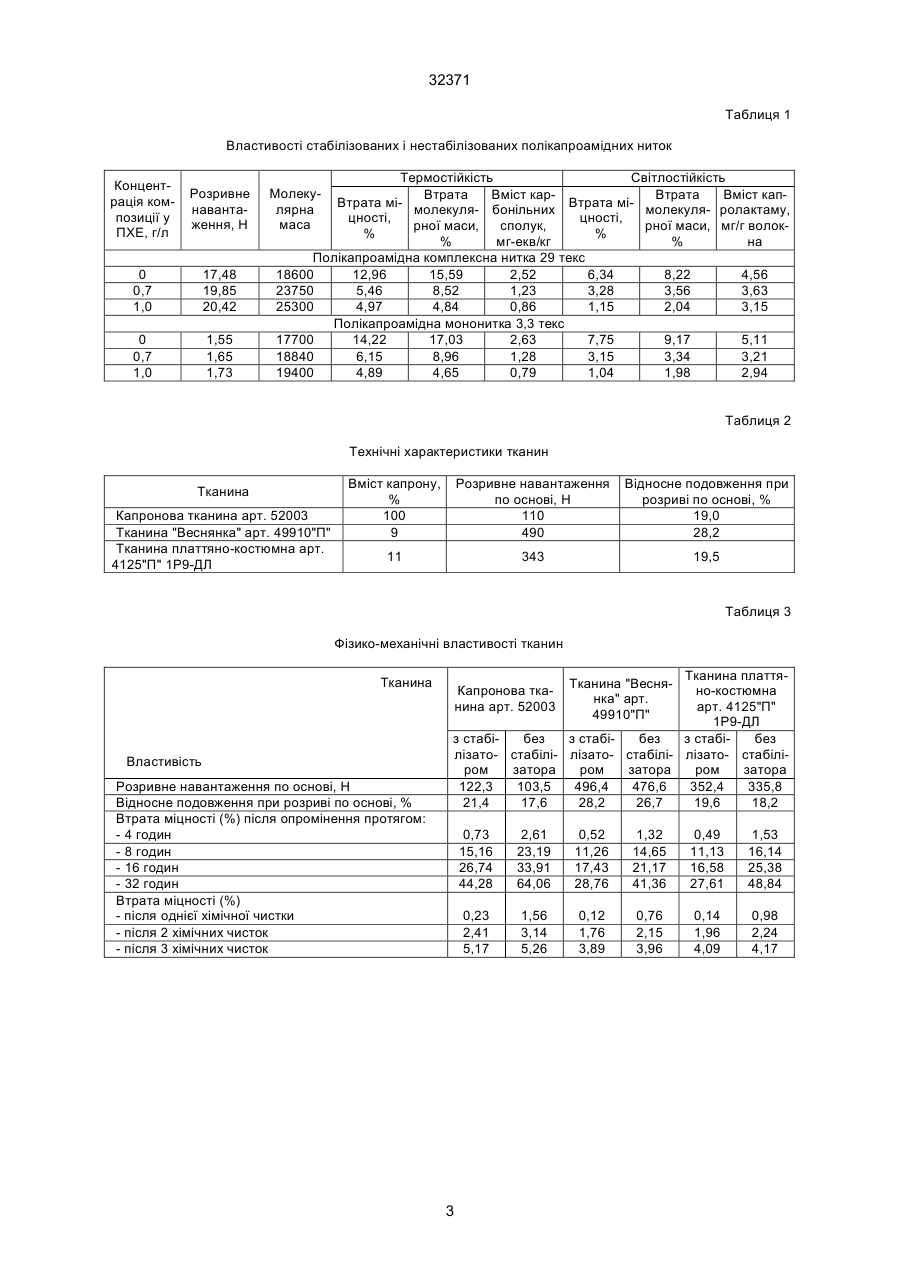

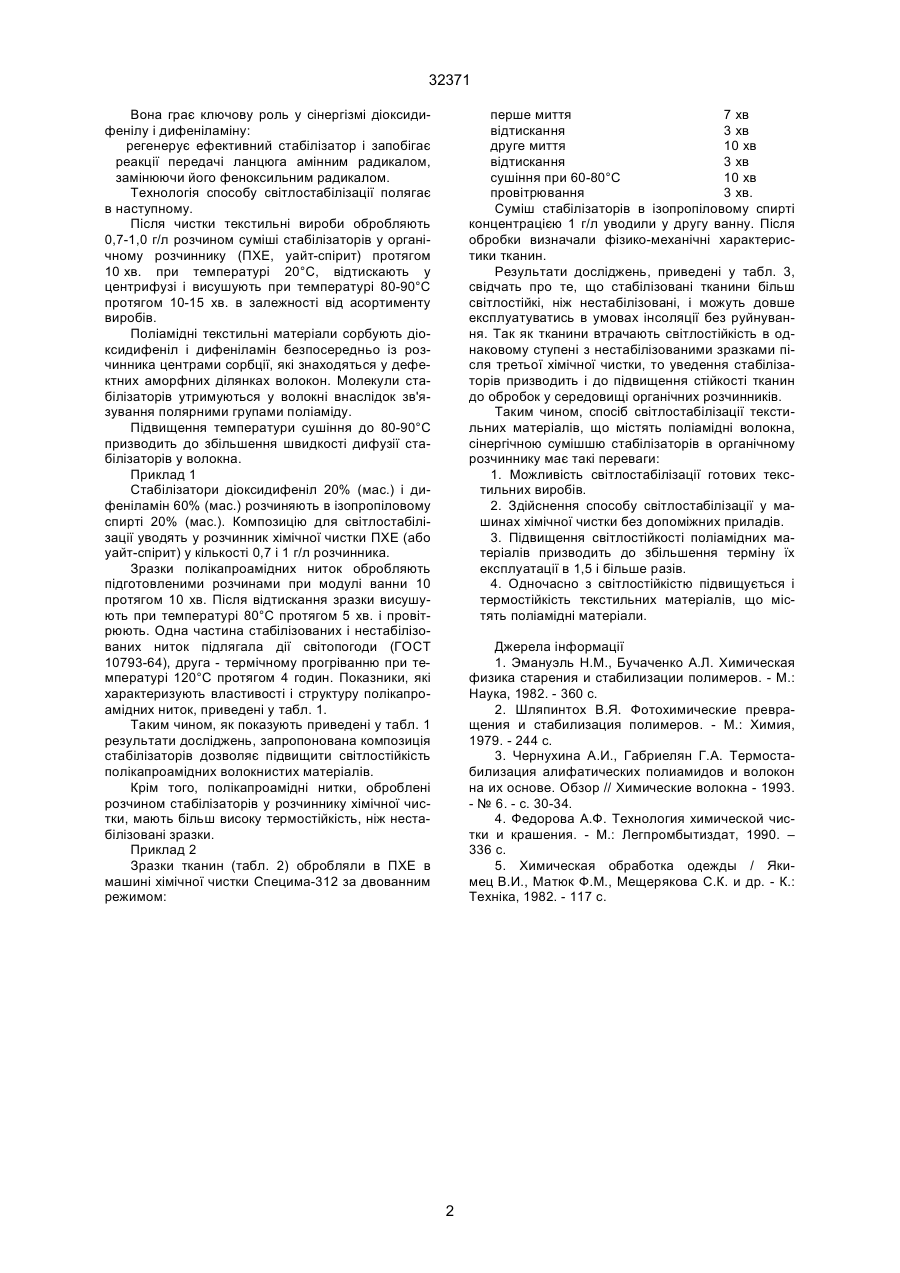

Спосіб світлостабілізації текстильних виробів, що містять поліамідні волокна, сумішшю стабіліза У присутності двох стабілізаторів відбувається обмінна реакція: 32371 Вона грає ключову роль у сінергізмі діоксидифенілу і дифеніламіну: регенерує ефективний стабілізатор і запобігає реакції передачі ланцюга амінним радикалом, замінюючи його феноксильним радикалом. Технологія способу світлостабілізації полягає в наступному. Після чистки текстильні вироби обробляють 0,7-1,0 г/л розчином суміші стабілізаторів у органічному розчиннику (ПХЕ, уайт-спірит) протягом 10 хв. при температурі 20°С, відтискають у центрифузі і висушують при температурі 80-90°С протягом 10-15 хв. в залежності від асортименту виробів. Поліамідні текстильні матеріали сорбують діоксидифеніл і дифеніламін безпосередньо із розчинника центрами сорбції, які знаходяться у дефектних аморфних ділянках волокон. Молекули стабілізаторів утримуються у волокні внаслідок зв'язування полярними групами поліаміду. Підвищення температури сушіння до 80-90°С призводить до збільшення швидкості дифузії стабілізаторів у волокна. Приклад 1 Стабілізатори діоксидифеніл 20% (мас.) і дифеніламін 60% (мас.) розчиняють в ізопропіловому спирті 20% (мас.). Композицію для світлостабілізації уводять у розчинник хімічної чистки ПХЕ (або уайт-спірит) у кількості 0,7 і 1 г/л розчинника. Зразки полікапроамідних ниток обробляють підготовленими розчинами при модулі ванни 10 протягом 10 хв. Після відтискання зразки висушують при температурі 80°С протягом 5 хв. і провітрюють. Одна частина стабілізованих і нестабілізованих ниток підлягала дії світопогоди (ГОСТ 10793-64), друга - термічному прогріванню при температурі 120°С протягом 4 годин. Показники, які характеризують властивості і структуру полікапроамідних ниток, приведені у табл. 1. Таким чином, як показують приведені у табл. 1 результати досліджень, запропонована композиція стабілізаторів дозволяє підвищити світлостійкість полікапроамідних волокнистих матеріалів. Крім того, полікапроамідні нитки, оброблені розчином стабілізаторів у розчиннику хімічної чистки, мають більш високу термостійкість, ніж нестабілізовані зразки. Приклад 2 Зразки тканин (табл. 2) обробляли в ПХЕ в машині хімічної чистки Специма-312 за двованним режимом: перше миття 7 хв відтискання 3 хв друге миття 10 хв відтискання 3 хв сушіння при 60-80°С 10 хв провітрювання 3 хв. Суміш стабілізаторів в ізопропіловому спирті концентрацією 1 г/л уводили у другу ванну. Після обробки визначали фізико-механічні характеристики тканин. Результати досліджень, приведені у табл. 3, свідчать про те, що стабілізовані тканини більш світлостійкі, ніж нестабілізовані, і можуть довше експлуатуватись в умовах інсоляції без руйнування. Так як тканини втрачають світлостійкість в однаковому ступені з нестабілізованими зразками після третьої хімічної чистки, то уведення стабілізаторів призводить і до підвищення стійкості тканин до обробок у середовищі органічних розчинників. Таким чином, спосіб світлостабілізації текстильних матеріалів, що містять поліамідні волокна, сінергічною сумішшю стабілізаторів в органічному розчиннику має такі переваги: 1. Можливість світлостабілізації готових текстильних виробів. 2. Здійснення способу світлостабілізації у машинах хімічної чистки без допоміжних приладів. 3. Підвищення світлостійкості поліамідних матеріалів призводить до збільшення терміну їх експлуатації в 1,5 і більше разів. 4. Одночасно з світлостійкістю підвищується і термостійкість текстильних матеріалів, що містять поліамідні матеріали. Джерела інформації 1. Эмануэль Н.М., Бучаченко А.Л. Химическая физика старения и стабилизации полимеров. - М.: Наука, 1982. - 360 с. 2. Шляпинтох В.Я. Фотохимические превращения и стабилизация полимеров. - М.: Химия, 1979. - 244 с. 3. Чернухина А.И., Габриелян Г.А. Термостабилизация алифатических полиамидов и волокон на их основе. Обзор // Химические волокна - 1993. - № 6. - с. 30-34. 4. Федорова А.Ф. Технология химической чистки и крашения. - М.: Легпромбытиздат, 1990. – 336 с. 5. Химическая обработка одежды / Якимец В.И., Матюк Ф.М., Мещерякова С.К. и др. - К.: Техніка, 1982. - 117 с. 2 32371 Таблиця 1 Властивості стабілізованих і нестабілізованих полікапроамідних ниток Концентрація композиції у ПХЕ, г/л Розривне навантаження, Н 0 0,7 1,0 17,48 19,85 20,42 0 0,7 1,0 1,55 1,65 1,73 Термостійкість Світлостійкість Втрата Вміст карВтрата Вміст капВтрата міВтрата мімолекуля- бонільних молекуля- ролактаму, цності, цності, рної маси, сполук, рної маси, мг/г волок% % % мг-екв/кг % на Полікапроамідна комплексна нитка 29 текс 18600 12,96 15,59 2,52 6,34 8,22 4,56 23750 5,46 8,52 1,23 3,28 3,56 3,63 25300 4,97 4,84 0,86 1,15 2,04 3,15 Полікапроамідна мононитка 3,3 текс 17700 14,22 17,03 2,63 7,75 9,17 5,11 18840 6,15 8,96 1,28 3,15 3,34 3,21 19400 4,89 4,65 0,79 1,04 1,98 2,94 Молекулярна маса Таблиця 2 Технічні характеристики тканин Тканина Капронова тканина арт. 52003 Тканина "Веснянка" арт. 49910"П" Тканина платтяно-костюмна арт. 4125"П" 1Р9-ДЛ Вміст капрону, % 100 9 Розривне навантаження по основі, Н 110 490 Відносне подовження при розриві по основі, % 19,0 28,2 11 343 19,5 Таблиця 3 Фізико-механічні властивості тканин Тканина Властивість Розривне навантаження по основі, Н Відносне подовження при розриві по основі, % Втрата міцності (%) після опромінення протягом: - 4 годин - 8 годин - 16 годин - 32 годин Втрата міцності (%) - після однієї хімічної чистки - після 2 хімічних чисток - після 3 хімічних чисток Тканина платтяно-костюмна арт. 4125"П" 1Р9-ДЛ з стабібез з стабібез з стабібез лізато- стабілі- лізато- стабілі- лізато- стабіліром затора ром затора ром затора 122,3 103,5 496,4 476,6 352,4 335,8 21,4 17,6 28,2 26,7 19,6 18,2 Капронова тканина арт. 52003 Тканина "Веснянка" арт. 49910"П" 0,73 15,16 26,74 44,28 0,52 11,26 17,43 28,76 1,32 14,65 21,17 41,36 0,49 11,13 16,58 27,61 1,53 16,14 25,38 48,84 0,23 2,41 5,17 3 2,61 23,19 33,91 64,06 1,56 3,14 5,26 0,12 1,76 3,89 0,76 2,15 3,96 0,14 1,96 4,09 0,98 2,24 4,17 32371 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
