Вакуумний пластинчасто-роторний насос

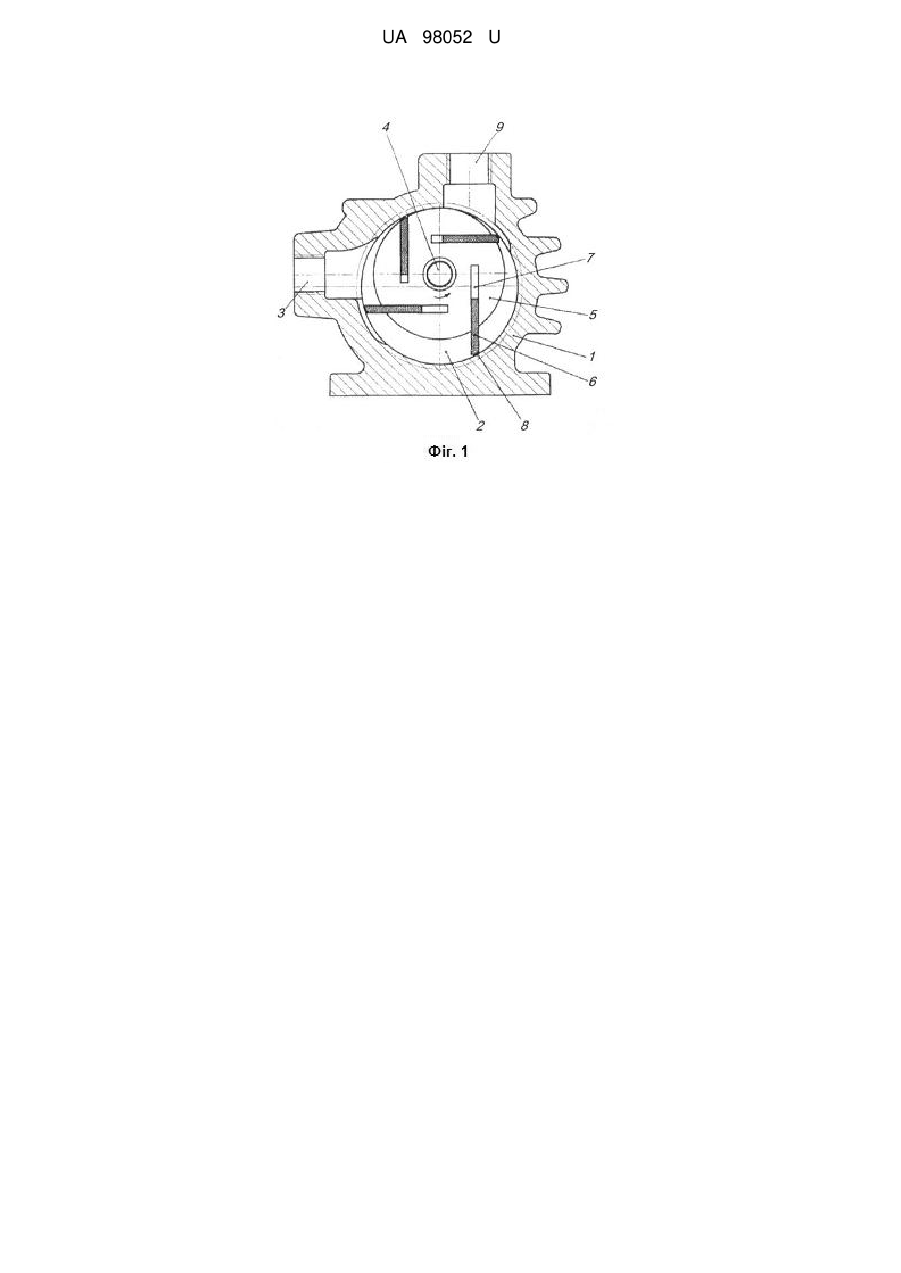

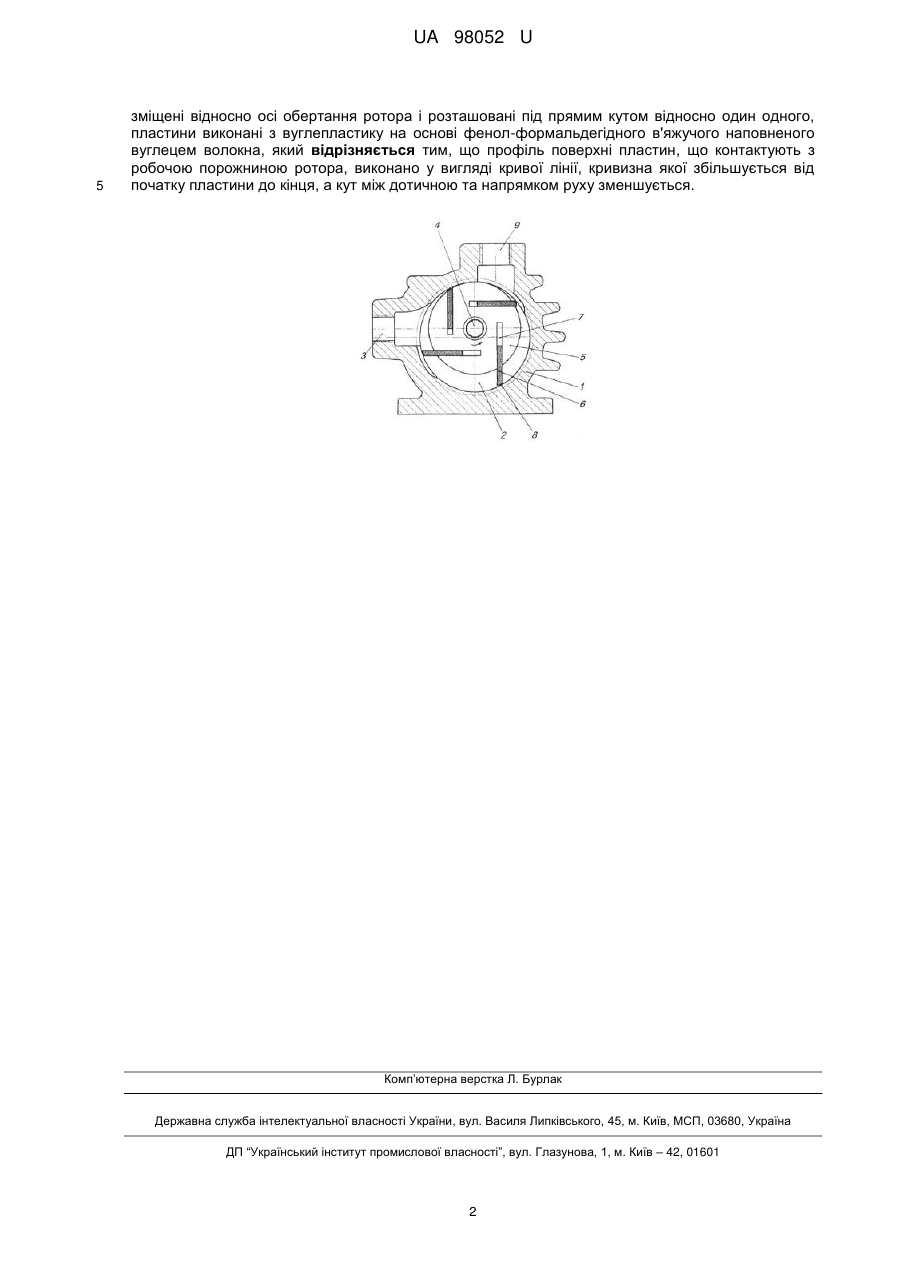

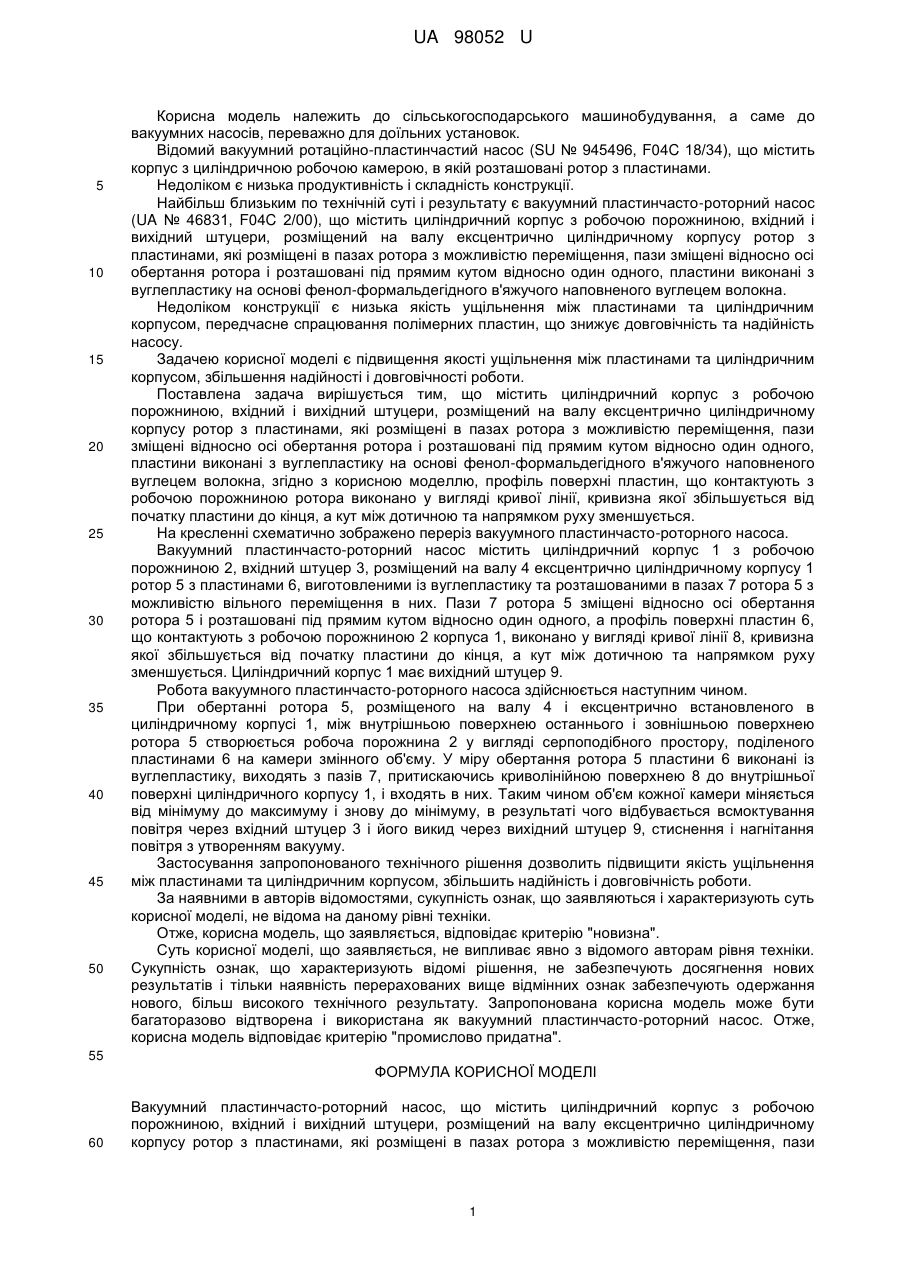

Реферат: Вакуумний пластинчасто-роторний насос містить циліндричний корпус з робочою порожниною, вхідний і вихідний штуцери, розміщений на валу ексцентрично циліндричному корпусу ротор з пластинами, які розміщені в пазах ротора з можливістю переміщення. Пази зміщені відносно осі обертання ротора і розташовані під прямим кутом відносно один одного. Пластини виконані з вуглепластику на основі фенол-формальдегідного в'яжучого наповненого вуглецем волокна. Профіль поверхні пластин, що контактують з робочою порожниною ротора, виконано у вигляді кривої лінії, кривизна якої збільшується від початку пластини до кінця, а кут між дотичною та напрямком руху зменшується. UA 98052 U (12) UA 98052 U UA 98052 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, а саме до вакуумних насосів, переважно для доїльних установок. Відомий вакуумний ротаційно-пластинчастий насос (SU № 945496, F04C 18/34), що містить корпус з циліндричною робочою камерою, в якій розташовані ротор з пластинами. Недоліком є низька продуктивність і складність конструкції. Найбільш близьким по технічній суті і результату є вакуумний пластинчасто-роторний насос (UA № 46831, F04C 2/00), що містить циліндричний корпус з робочою порожниною, вхідний і вихідний штуцери, розміщений на валу ексцентрично циліндричному корпусу ротор з пластинами, які розміщені в пазах ротора з можливістю переміщення, пази зміщені відносно осі обертання ротора і розташовані під прямим кутом відносно один одного, пластини виконані з вуглепластику на основі фенол-формальдегідного в'яжучого наповненого вуглецем волокна. Недоліком конструкції є низька якість ущільнення між пластинами та циліндричним корпусом, передчасне спрацювання полімерних пластин, що знижує довговічність та надійність насосу. Задачею корисної моделі є підвищення якості ущільнення між пластинами та циліндричним корпусом, збільшення надійності і довговічності роботи. Поставлена задача вирішується тим, що містить циліндричний корпус з робочою порожниною, вхідний і вихідний штуцери, розміщений на валу ексцентрично циліндричному корпусу ротор з пластинами, які розміщені в пазах ротора з можливістю переміщення, пази зміщені відносно осі обертання ротора і розташовані під прямим кутом відносно один одного, пластини виконані з вуглепластику на основі фенол-формальдегідного в'яжучого наповненого вуглецем волокна, згідно з корисною моделлю, профіль поверхні пластин, що контактують з робочою порожниною ротора виконано у вигляді кривої лінії, кривизна якої збільшується від початку пластини до кінця, а кут між дотичною та напрямком руху зменшується. На кресленні схематично зображено переріз вакуумного пластинчасто-роторного насоса. Вакуумний пластинчасто-роторний насос містить циліндричний корпус 1 з робочою порожниною 2, вхідний штуцер 3, розміщений на валу 4 ексцентрично циліндричному корпусу 1 ротор 5 з пластинами 6, виготовленими із вуглепластику та розташованими в пазах 7 ротора 5 з можливістю вільного переміщення в них. Пази 7 ротора 5 зміщені відносно осі обертання ротора 5 і розташовані під прямим кутом відносно один одного, а профіль поверхні пластин 6, що контактують з робочою порожниною 2 корпуса 1, виконано у вигляді кривої лінії 8, кривизна якої збільшується від початку пластини до кінця, а кут між дотичною та напрямком руху зменшується. Циліндричний корпус 1 має вихідний штуцер 9. Робота вакуумного пластинчасто-роторного насоса здійснюється наступним чином. При обертанні ротора 5, розміщеного на валу 4 і ексцентрично встановленого в циліндричному корпусі 1, між внутрішньою поверхнею останнього і зовнішньою поверхнею ротора 5 створюється робоча порожнина 2 у вигляді серпоподібного простору, поділеного пластинами 6 на камери змінного об'єму. У міру обертання ротора 5 пластини 6 виконані із вуглепластику, виходять з пазів 7, притискаючись криволінійною поверхнею 8 до внутрішньої поверхні циліндричного корпусу 1, і входять в них. Таким чином об'єм кожної камери міняється від мінімуму до максимуму і знову до мінімуму, в результаті чого відбувається всмоктування повітря через вхідний штуцер 3 і його викид через вихідний штуцер 9, стиснення і нагнітання повітря з утворенням вакууму. Застосування запропонованого технічного рішення дозволить підвищити якість ущільнення між пластинами та циліндричним корпусом, збільшить надійність і довговічність роботи. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як вакуумний пластинчасто-роторний насос. Отже, корисна модель відповідає критерію "промислово придатна". 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вакуумний пластинчасто-роторний насос, що містить циліндричний корпус з робочою порожниною, вхідний і вихідний штуцери, розміщений на валу ексцентрично циліндричному корпусу ротор з пластинами, які розміщені в пазах ротора з можливістю переміщення, пази 1 UA 98052 U 5 зміщені відносно осі обертання ротора і розташовані під прямим кутом відносно один одного, пластини виконані з вуглепластику на основі фенол-формальдегідного в'яжучого наповненого вуглецем волокна, який відрізняється тим, що профіль поверхні пластин, що контактують з робочою порожниною ротора, виконано у вигляді кривої лінії, кривизна якої збільшується від початку пластини до кінця, а кут між дотичною та напрямком руху зменшується. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
