Спосіб закладання вертикальних стволів шахт, що закриваються

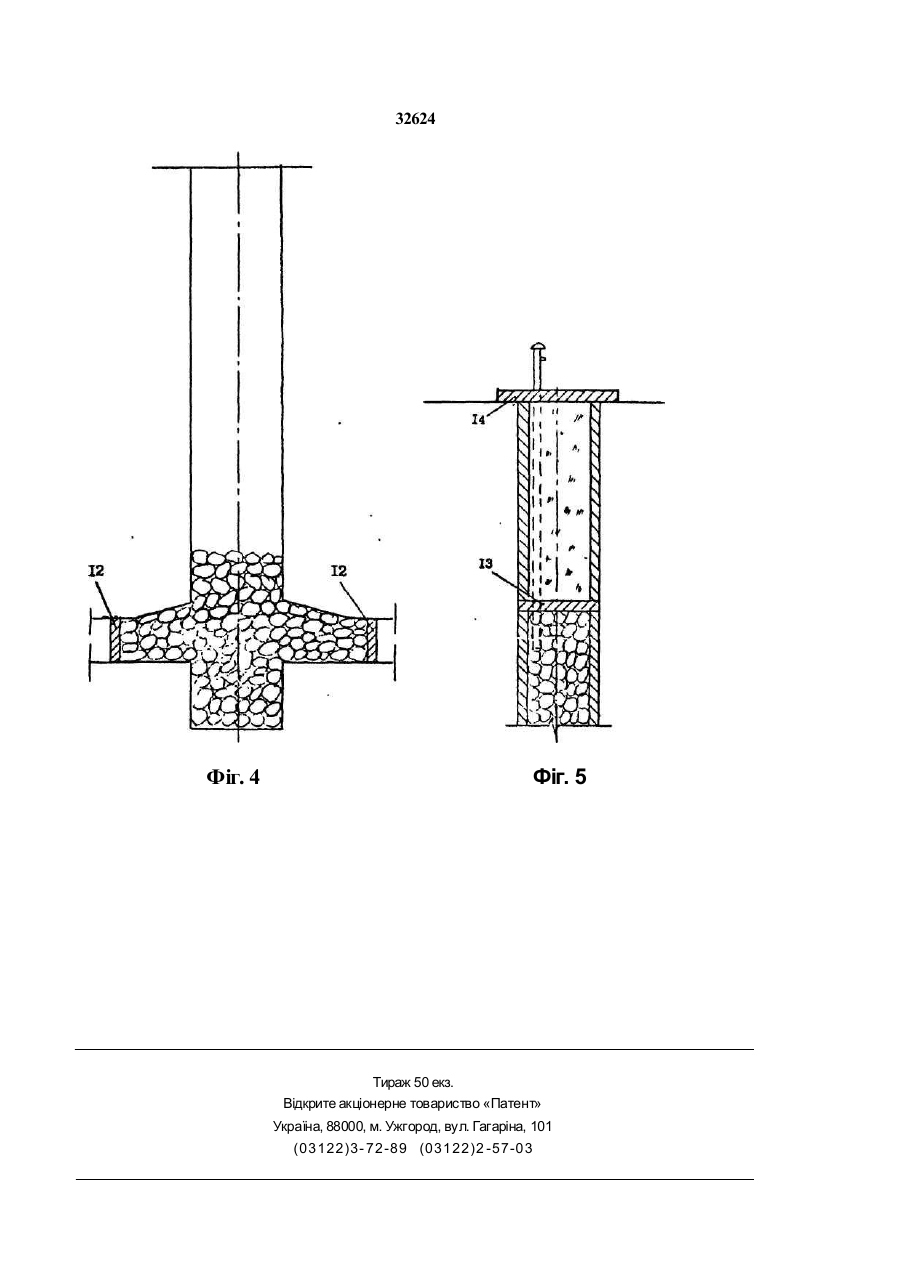

Спосіб закладан ня вер тикальни х стволі в шахт, що закриваються, який включає подачу закладного матеріалу, який відрізняється тим, що місце подачі закладного матеріалу винесено за переріз ствола, а місце прийняття закладного матеріалу винесено в точку периферії ствола, яка знаходи ться від місця подачі під кутом природного укосу. що забезпечує подачу закладного матеріалу в ствол лід кутом 60° в центр ствола [2]. Недоліком такої технології є зайва механізація, власне, наявність конвеєра для подачі закладного матеріалу, розташування його над вертикальним стволом , подача закладного ма теріа лу в центр ствола, що призводить до утворення газових порожнин. При такому розташуванні конвесра над вертикальним стволом порушується техніка безпеки. Метою винаходу є зниження вартості, спрощення технології, підвищення вимог безпеки закладання вертикальних стволів. Поставлена мета досягається тим, що створюють ізоляцію прилеглих до ствола виробок, оснащують робочу площадку необхідним устаткуванням, пристосуваннями, матеріалами, засобами пожежогасіння. Установлюють ручну лебідку для контролю рівня закладки, установлюють похилу трубу з засувкою і приймальним бункером для подачі закладного матеріалу в переріз ствола під кутом природного укосу, що забезпечує закладання матеріалу до периферії ствола без застосування механізмів по похилій трубі і проводити провітрювання ствола за рахунок природної вентиляції, що забезпечує вимоги техніки безпеки. На кресленнях зображена технологічна схема закладання ствола. На фіг. 1 - загальний вид оснащення для закладання ствола; на фі г 2 - вид А фіг. 1; на фіг. З - переріз по Б-Б фіг. І; на фіг. 4 - ізоляція прилегли х до ствола виро бок; на фі г. 5 - ула штування CM О CM CO CM со СП* 32624 полка перекриття на позначці - 15 м і залізобетонної плити на позначці - 0,00 м Оснащення для закладання ствола включає: приймальний бункер 1; перекриття бункера - 2; похилу тр убу - 3; засувку - 4; вертикальний ствол - 5, о городження - 6 ; р учн у лебідк у - 7 ; тро с - 8 ; блок - 9 ; ван таж - 10 ; н адша хтна спор уда -11 ; ізолююча перемичка - 12 ; перекрива ючі по лки 13. Робота по технологічній схемі закладання ствола виконується таким чином: Доставлена порода терикона (перегоріла) автосамоскидами вивантажується в приймальний бункер 1, заармований рейками з кроком 250 мм (допустима крупність матеріалу закладання) - 2. Вивантажений матеріал закладання через бункер - 1 по трубі 3 при відкритій засувці - 4 надходить в ствол - 5 . При цьому відбувається розділ, порода надходить по стволу вниз, в цей же час повітря витискується по стволу вверх. В цілях безпеки, в відкритих отворах в ствол встановлені попереджаючі огородження. Для контролю рівня закладання ствола встановлена ручна лебідка з намотаним тросом - 8, який перекинутий через блок - 9 з ван тажем на к ін ці -1 0 . На весь час закладання ствола над ним зберігається ша хтна споруда - 11, а на горизонті 440 м в прилеглих виробках установлені глухі перемички завтовшки не менше 500 мм із шлакоблоків, цегли або бетону - 12. При закладанні ствола до позначки - 15 м улаштовується полок - 13. Залишена частина закладається суглинком і на позначці 0,00 улаштовується залізобетонна плита - 14 розміром 1,5 діаметра ствола. Місце ліквідованого ствола на поверхні засипається суглинком і огороджується огорожею висотою не менше 2,2 м. Фіг. 1 С ечение по Б-»Б В ид А Фіг 2 Фіг. З 32624 Фіг. 4 Фіг. 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3- 72-89 (03122)2 -57-03
