Магнітотерапевтичний апарат

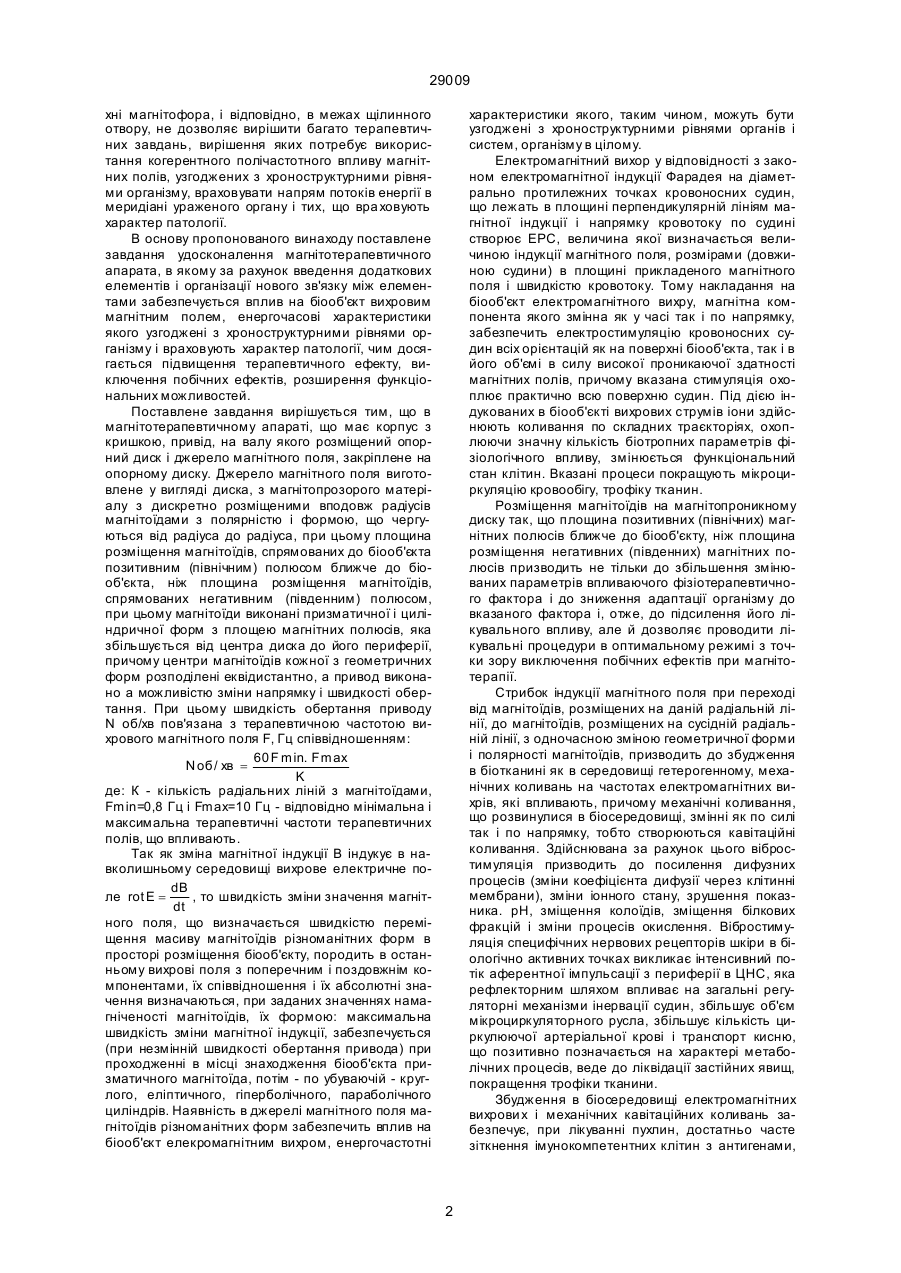

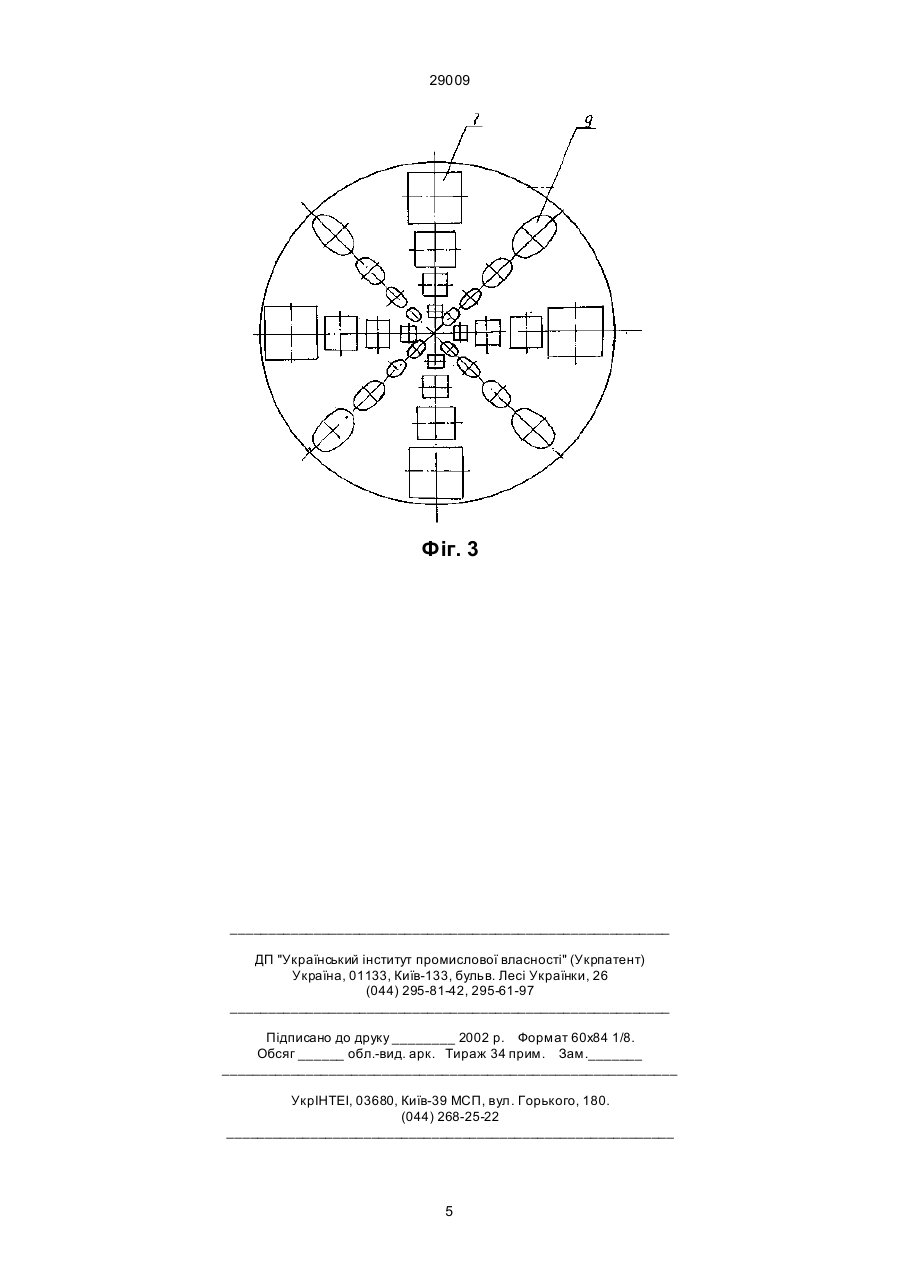

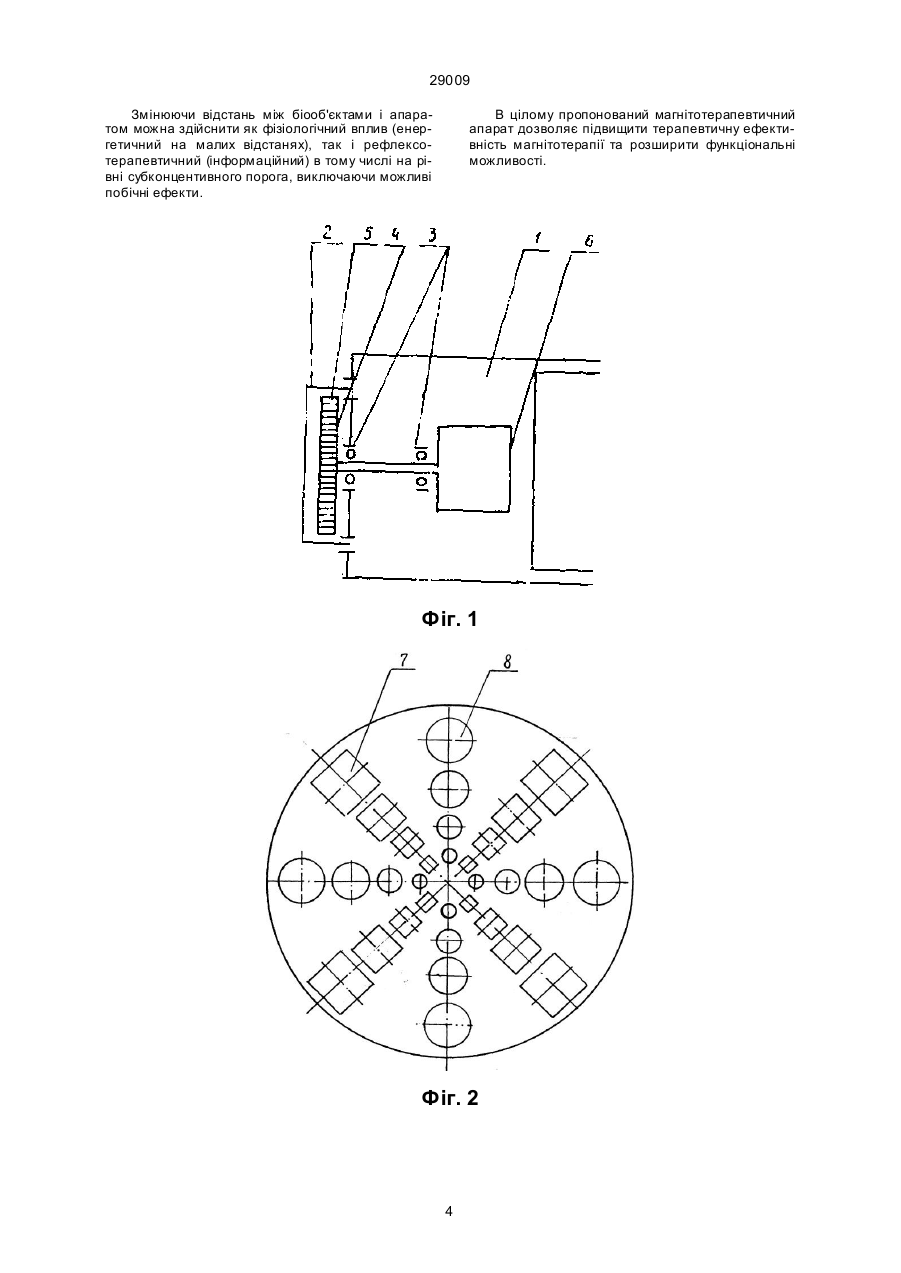

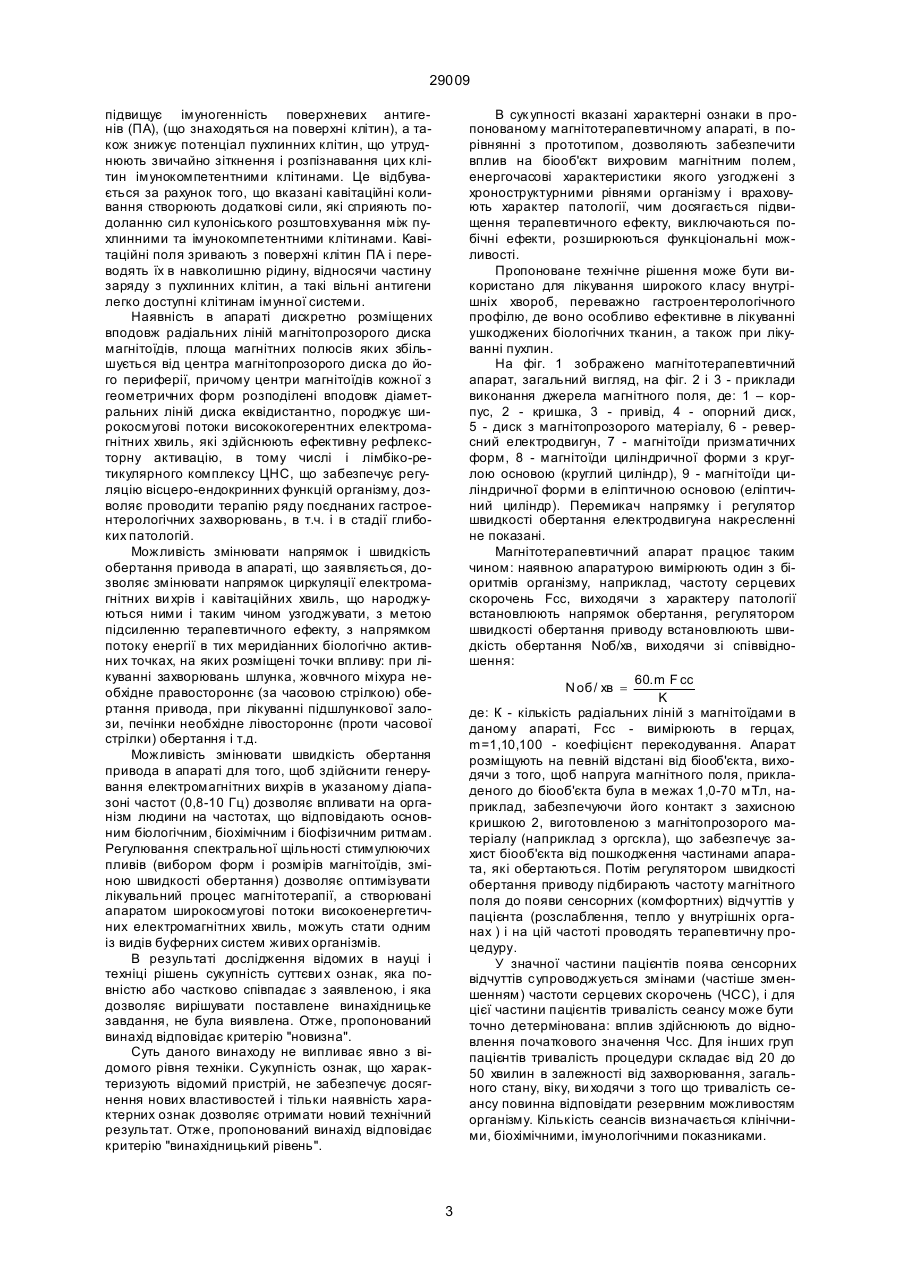

1. Магнітотерапевтичний апарат, що містить корпус з кришкою, привід, на валу якого розміщений опорний диск, і джерело магнітного поля, що закріплене на опорному диску, який відрізняється тим, що джерело магнітного поля виконане у вигляді диска з магнітопрозорого матеріалу з дискретно розміщеними впродовж радіусів магнітоїдами з полярністю і формою магнітоїдів, що чергуються від радіуса до радіуса, при цьому розміщення магнітоїдів, спрямованих позитивним (північним) полюсом знаходиться ближче до біооб'єкта, 29009 хні магнітофора, і відповідно, в межах щілинного отвору, не дозволяє вирішити багато терапевтичних завдань, вирішення яких потребує використання когерентного полічастотного впливу магнітних полів, узгоджених з хроноструктурними рівнями організму, враховувати напрям потоків енергії в меридіані ураженого органу і тих, що вра ховують характер патології. В основу пропонованого винаходу поставлене завдання удосконалення магнітотерапевтичного апарата, в якому за рахунок введення додаткових елементів і організації нового зв'язку між елементами забезпечується вплив на біооб'єкт вихровим магнітним полем, енергочасові характеристики якого узгоджені з хроноструктурними рівнями організму і враховують характер патології, чим досягається підвищення терапевтичного ефекту, виключення побічних ефектів, розширення функціональних можливостей. Поставлене завдання вирішується тим, що в магнітотерапевтичному апараті, що має корпус з кришкою, привід, на валу якого розміщений опорний диск і джерело магнітного поля, закріплене на опорному диску. Джерело магнітного поля виготовлене у вигляді диска, з магнітопрозорого матеріалу з дискретно розміщеними вподовж радіусів магнітоїдами з полярністю і формою, що чергуються від радіуса до радіуса, при цьому площина розміщення магнітоїдів, спрямованих до біооб'єкта позитивним (північним) полюсом ближче до біооб'єкта, ніж площина розміщення магнітоїдів, спрямованих негативним (південним) полюсом, при цьому магнітоїди виконані призматичної і циліндричної форм з площею магнітних полюсів, яка збільшується від центра диска до його периферії, причому центри магнітоїдів кожної з геометричних форм розподілені еквідистантно, а привод виконано а можливістю зміни напрямку і швидкості обертання. При цьому швидкість обертання приводу N об/хв пов'язана з терапевтичною частотою вихрового магнітного поля F, Гц співвідношенням: 60 F min. F max N об / хв = K де: К - кількість радіальних ліній з магнітоїдами, Fmin=0,8 Гц і Fmax=10 Гц - відповідно мінімальна і максимальна терапевтичні частоти терапевтичних полів, що впливають. Так як зміна магнітної індукції В індукує в навколишньому середовищі вихрове електричне поdB ле rot E = , то швидкість зміни значення магнітdt ного поля, що визначається швидкістю переміщення масиву магнітоїдів різноманітних форм в просторі розміщення біооб'єкту, породить в останньому вихрові поля з поперечним і поздовжнім компонентами, їх співвідношення і їх абсолютні значення визначаються, при заданих значеннях намагніченості магнітоїдів, їх формою: максимальна швидкість зміни магнітної індукції, забезпечується (при незмінній швидкості обертання привода) при проходженні в місці знаходження біооб'єкта призматичного магнітоїда, потім - по убуваючій - круглого, еліптичного, гіперболічного, параболічного циліндрів. Наявність в джерелі магнітного поля магнітоїдів різноманітних форм забезпечить вплив на біооб'єкт елекромагнітним вихром, енергочастотні характеристики якого, таким чином, можуть бути узгоджені з хроноструктурними рівнями органів і систем, організму в цілому. Електромагнітний вихор у відповідності з законом електромагнітної індукції Фарадея на діаметрально протилежних точках кровоносних судин, що лежать в площині перпендикулярній лініям магнітної індукції і напрямку кровотоку по судині створює ЕРС, величина якої визначається величиною індукції магнітного поля, розмірами (довжиною судини) в площині прикладеного магнітного поля і швидкістю кровотоку. Тому накладання на біооб'єкт електромагнітного вихру, магнітна компонента якого змінна як у часі так і по напрямку, забезпечить електростимуляцію кровоносних судин всіх орієнтацій як на поверхні біооб'єкта, так і в його об'ємі в силу високої проникаючої здатності магнітних полів, причому вказана стимуляція охоплює практично всю поверхню судин. Під дією індукованих в біооб'єкті вихрових струмів іони здійснюють коливання по складних траєкторіях, охоплюючи значну кількість біотропних параметрів фізіологічного впливу, змінюється функціональний стан клітин. Вказані процеси покращують мікроциркуляцію кровообігу, трофіку тканин. Розміщення магнітоїдів на магнітопроникному диску так, що площина позитивних (північних) магнітних полюсів ближче до біооб'єкту, ніж площина розміщення негативних (південних) магнітних полюсів призводить не тільки до збільшення змінюваних параметрів впливаючого фізіотерапевтичного фактора і до зниження адаптації організму до вказаного фактора і, отже, до підсилення його лікувального впливу, але й дозволяє проводити лікувальні процедури в оптимальному режимі з точки зору виключення побічних ефектів при магнітотерапії. Стрибок індукції магнітного поля при переході від магнітоїдів, розміщених на даній радіальній лінії, до магнітоїдів, розміщених на сусідній радіальній лінії, з одночасною зміною геометричної форми і полярності магнітоїдів, призводить до збудження в біотканині як в середовищі гетерогенному, механічних коливань на частотах електромагнітних вихрів, які впливають, причому механічні коливання, що розвинулися в біосередовищі, змінні як по силі так і по напрямку, тобто створюються кавітаційні коливання. Здійснювана за рахунок цього вібростимуляція призводить до посилення дифузних процесів (зміни коефіцієнта дифузії через клітинні мембрани), зміни іонного стану, зрушення показника. рН, зміщення колоїдів, зміщення білкових фракцій і зміни процесів окислення. Вібростимуляція специфічних нервових рецепторів шкіри в біологічно активних точках викликає інтенсивний потік аферентної імпульсації з периферії в ЦНС, яка рефлекторним шляхом впливає на загальні регуляторні механізми інервації судин, збільшує об'єм мікроциркуляторного русла, збільшує кількість циркулюючої артеріальної крові і транспорт кисню, що позитивно позначається на характері метаболічних процесів, веде до ліквідації застійних явищ, покращення трофіки тканини. Збудження в біосередовищі електромагнітних вихрови х і механічних кавітаційних коливань забезпечує, при лікуванні пухлин, достатньо часте зіткнення імунокомпетентних клітин з антигенами, 2 29009 підвищує імуногенність поверхневих антигенів (ПА), (що знаходяться на поверхні клітин), а також знижує потенціал пухлинних клітин, що утруднюють звичайно зіткнення і розпізнавання цих клітин імунокомпетентними клітинами. Це відбувається за рахунок того, що вказані кавітаційні коливання створюють додаткові сили, які сприяють подоланню сил кулоніського розштовхування між пухлинними та імунокомпетентними клітинами. Кавітаційні поля зривають з поверхні клітин ПА і переводять їх в навколишню рідину, відносячи частину заряду з пухлинних клітин, а такі вільні антигени легко доступні клітинам імунної системи. Наявність в апараті дискретно розміщених вподовж радіальних ліній магнітопрозорого диска магнітоїдів, площа магнітних полюсів яких збільшується від центра магнітопрозорого диска до його периферії, причому центри магнітоїдів кожної з геометричних форм розподілені вподовж діаметральних ліній диска еквідистантно, породжує широкосмугові потоки висококогерентних електромагнітних хвиль, які здійснюють ефективну рефлексторну активацію, в тому числі і лімбіко-ретикулярного комплексу ЦНС, що забезпечує регуляцію вісцеро-ендокринних функцій організму, дозволяє проводити терапію ряду поєднаних гастроентерологічних захворювань, в т.ч. і в стадії глибоких патологій. Можливість змінювати напрямок і швидкість обертання привода в апараті, що заявляється, дозволяє змінювати напрямок циркуляції електромагнітних ви хрів і кавітаційних хвиль, що народжуються ними і таким чином узгоджувати, з метою підсиленню терапевтичного ефекту, з напрямком потоку енергії в тих меридіанних біологічно активних точках, на яких розміщені точки впливу: при лікуванні захворювань шлунка, жовчного міхура необхідне правостороннє (за часовою стрілкою) обертання привода, при лікуванні підшлункової залози, печінки необхідне лівостороннє (проти часової стрілки) обертання і т.д. Можливість змінювати швидкість обертання привода в апараті для того, щоб здійснити генерування електромагнітних вихрів в указаному діапазоні частот (0,8-10 Гц) дозволяє впливати на організм людини на частотах, що відповідають основним біологічним, біохімічним і біофізичним ритмам. Регулювання спектральної щільності стимулюючих пливів (вибором форм і розмірів магнітоїдів, зміною швидкості обертання) дозволяє оптимізувати лікувальний процес магнітотерапії, а створювані апаратом широкосмугові потоки високоенергетичних електромагнітних хвиль, можуть стати одним із видів буферних систем живих організмів. В результаті дослідження відомих в науці і техніці рішень сукупність суттєви х ознак, яка повністю або частково співпадає з заявленою, і яка дозволяє вирішувати поставлене винахідницьке завдання, не була виявлена. Отже, пропонований винахід відповідає критерію "новизна". Суть даного винаходу не випливає явно з відомого рівня техніки. Сукупність ознак, що характеризують відомий пристрій, не забезпечує досягнення нових властивостей і тільки наявність характерних ознак дозволяє отримати новий технічний результат. Отже, пропонований винахід відповідає критерію "винахідницький рівень". В сук упності вказані характерні ознаки в пропонованому магнітотерапевтичному апараті, в порівнянні з прототипом, дозволяють забезпечити вплив на біооб'єкт вихровим магнітним полем, енергочасові характеристики якого узгоджені з хроноструктурними рівнями організму і враховують характер патології, чим досягається підвищення терапевтичного ефекту, виключаються побічні ефекти, розширюються функціональні можливості. Пропоноване технічне рішення може бути використано для лікування широкого класу внутрішніх хвороб, переважно гастроентерологічного профілю, де воно особливо ефективне в лікуванні ушкоджених біологічних тканин, а також при лікуванні пухлин. На фіг. 1 зображено магнітотерапевтичний апарат, загальний вигляд, на фіг. 2 і 3 - приклади виконання джерела магнітного поля, де: 1 – корпус, 2 - кришка, 3 - привід, 4 - опорний диск, 5 - диск з магнітопрозорого матеріалу, 6 - реверсний електродвигун, 7 - магнітоїди призматичних форм, 8 - магнітоїди циліндричної форми з круглою основою (круглий циліндр), 9 - магнітоїди циліндричної форми в еліптичною основою (еліптичний циліндр). Перемикач напрямку і регулятор швидкості обертання електродвигуна накресленні не показані. Магнітотерапевтичний апарат працює таким чином: наявною апаратурою вимірюють один з біоритмів організму, наприклад, частоту серцевих скорочень Fсс, виходячи з характеру патології встановлюють напрямок обертання, регулятором швидкості обертання приводу встановлюють швидкість обертання Nоб/хв, виходячи зі співвідношення: 60. m F cc N об / хв = K де: К - кількість радіальних ліній з магнітоїдами в даному апараті, Fсс - вимірюють в герцах, m=1,10,100 - коефіцієнт перекодування. Апарат розміщують на певній відстані від біооб'єкта, виходячи з того, щоб напруга магнітного поля, прикладеного до біооб'єкта була в межах 1,0-70 мТл, наприклад, забезпечуючи його контакт з захисною кришкою 2, виготовленою з магнітопрозорого матеріалу (наприклад з оргскла), що забезпечує захист біооб'єкта від пошкодження частинами апарата, які обертаються. Потім регулятором швидкості обертання приводу підбирають частоту магнітного поля до появи сенсорних (комфортних) відчуттів у пацієнта (розслаблення, тепло у внутрішніх органах ) і на цій частоті проводять терапевтичну процедуру. У значної частини пацієнтів поява сенсорних відчуттів супроводжується змінами (частіше зменшенням) частоти серцевих скорочень (ЧСС), і для цієї частини пацієнтів тривалість сеансу може бути точно детермінована: вплив здійснюють до відновлення початкового значення Чсс. Для інших груп пацієнтів тривалість процедури складає від 20 до 50 хвилин в залежності від захворювання, загального стану, віку, ви ходячи з того що тривалість сеансу повинна відповідати резервним можливостям організму. Кількість сеансів визначається клінічними, біохімічними, імунологічними показниками. 3 29009 Змінюючи відстань між біооб'єктами і апаратом можна здійснити як фізіологічний вплив (енергетичний на малих відстанях), так і рефлексотерапевтичний (інформаційний) в тому числі на рівні субконцентивного порога, виключаючи можливі побічні ефекти. В цілому пропонований магнітотерапевтичний апарат дозволяє підвищити терапевтичну ефективність магнітотерапії та розширити функціональні можливості. Фіг. 1 Фіг. 2 4 29009 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
