Магнітотерапевтичний пристрій

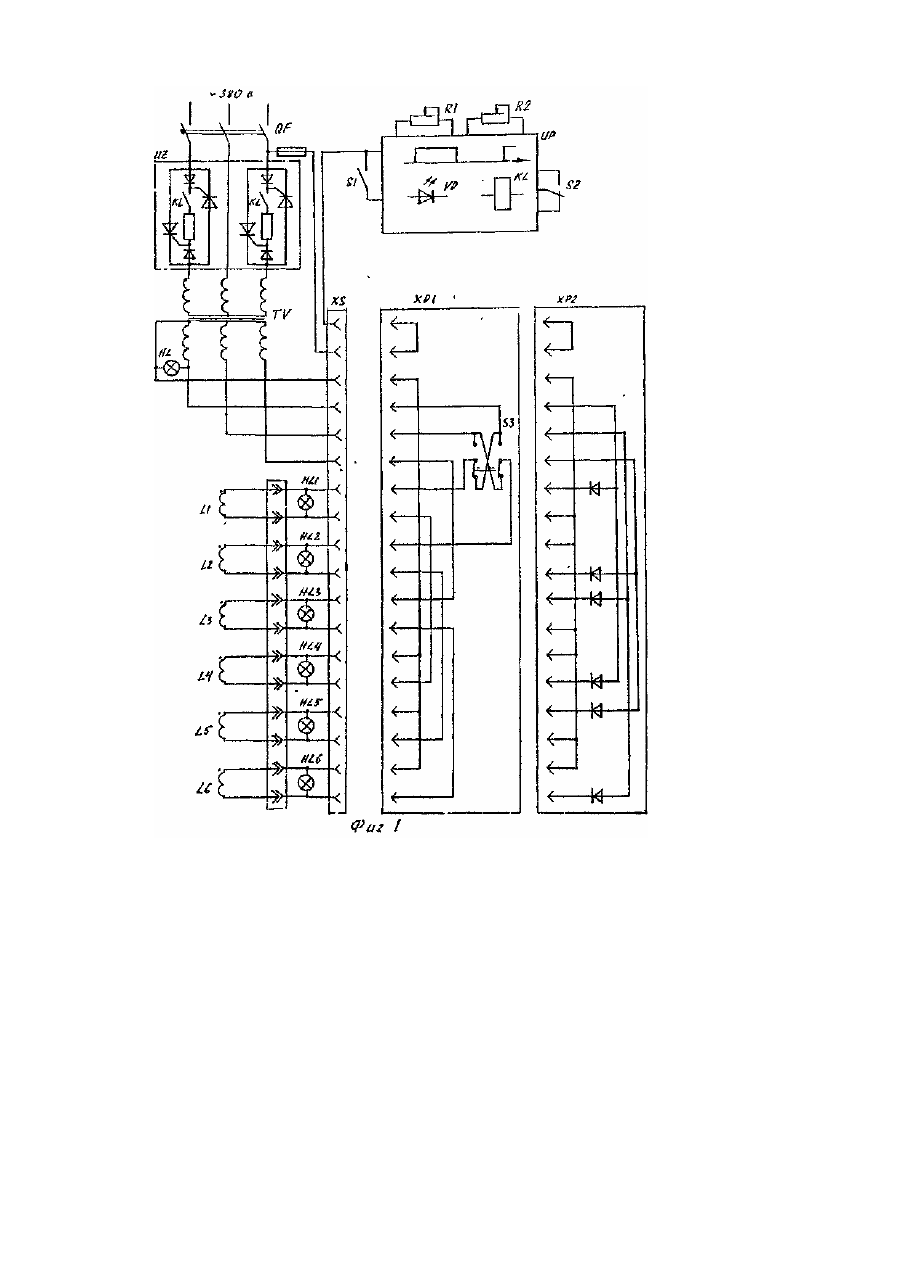

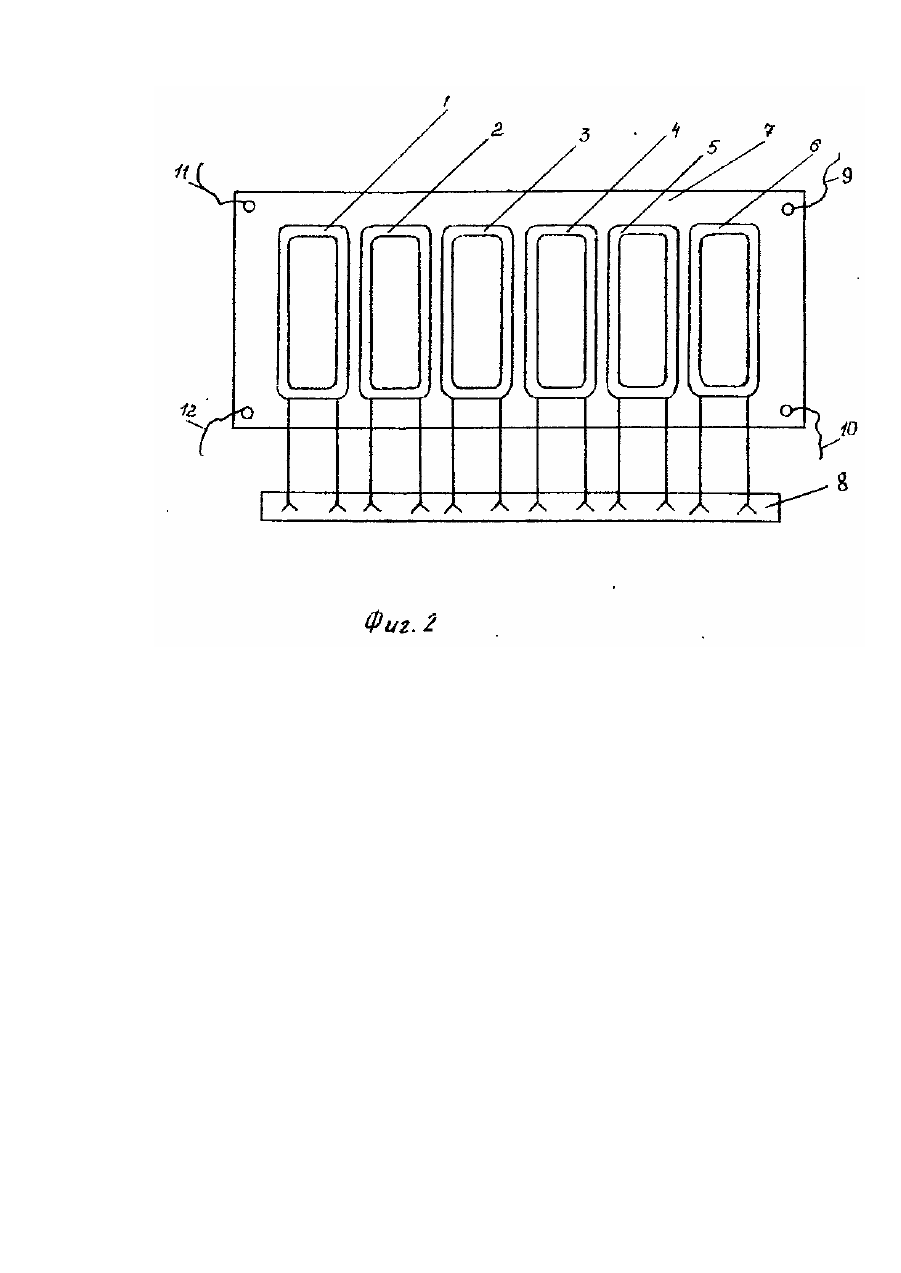

Изобретение относится к медицине, а именно к физиотерапевтическим устройствам электромагнитного излучения и предназначено для лечения больных с сосудистой и костно-мышечной патологией. Известно устройство для воздействия магнитным полем, содержащее три катушки с перекрытием одна другой на одну треть и помещенных в полую эластичную манжету. Концы катушек соединены между собой, а начала их подключены к трехфазному источнику тока. [Авт. св. СССР № 1135478, кл. А 61 N 1/42, опублик. 23.01.85]. Однако это устройство используется только для создания вращающегося магнитного поля синусоидальной формы и обеспечивает незначительную глубин у проникновения магнитного поля. В основу изобретения поставлена задача создать экономичное по потребляемой электроэнергии магнитотерапевтическое устройство путем такого взаиморасположения и соединения индукторовсоленоидов, которое обеспечит изменение вида и интенсивности магнитного поля с наиболее глубоким его проникновением в ткани пациента для повышения эффективности физпроцедур и сокращения сроков лечения. Для решения поставленной задачи магнитотерапевтическое устройство содержит блок питания, блок прерывания, два запрограммированных разъема - вилки, обеспечивающих управление видом и интенсивностью магнитного поля, а также эластичную манжету с шестью индукторами-соленоидами (катушками), противолежащие из которых подключены к разъему. Предлагаемое устройство отличается от известного тем, что индукторы-соленоиды не перекрываются, а противолежащие катушки обращены друг к другу разноименными полюсами для создания непрерывного или прерывистого вращающегося магнитного поля: переменного синусоидального или пульсирующего (однополупериодного). На фиг. 1 изображена электрическая схема устройства; на фиг. 2 - манжета. Индукторы-соленоиды 1-6 размещены внутри манжеты 7 таким образом, чтобы разноименные полюса были обращены друг к др угу, а концы соединены с разъемом 8. Манжета 7 снабжена по краям крепежными завязками 9-12. Устройство работает следующим образом. На конечность пациента накладывают манжету, фиксируют ее завязками, подключают к блоку управления. На блоке управления устанавливают разьем-вилку ХР 1 в случае необходимости получения синусоидального магнитного поля, или разъем-вилку ХР 2, для получения однополупериодного пульсирующего магнитного поля. После избрания параметров магнитного поля, необходимых для проведения лечебного сеанса, устройство включают в се ть. Положение пациента во время проведения процедуры значения не имеет. При работе устройства возникающее магнитное поле глубоко проникает в ткани больного, вызывая при этом лечебный эффект. Использование предлагаемого устройства позволяет проводить высокоэффективное лечение сосудистых и костно-мышечных заболеваний. Устройство просто в изготовлении и обслуживании, надежно в работе, может найти широкое применение в медицине.
