Пристрій для пожежного захисту моторного відсіку автомобіля

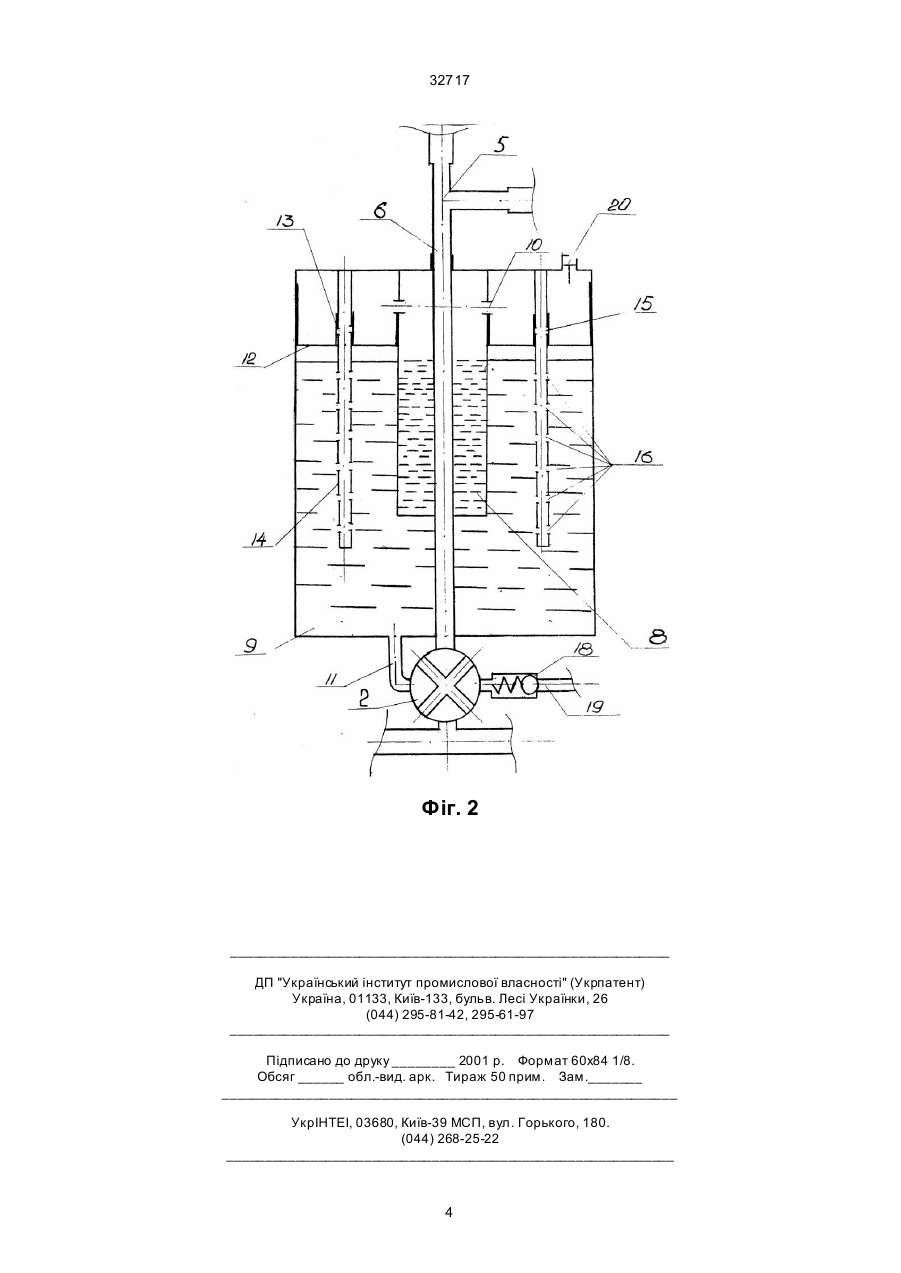

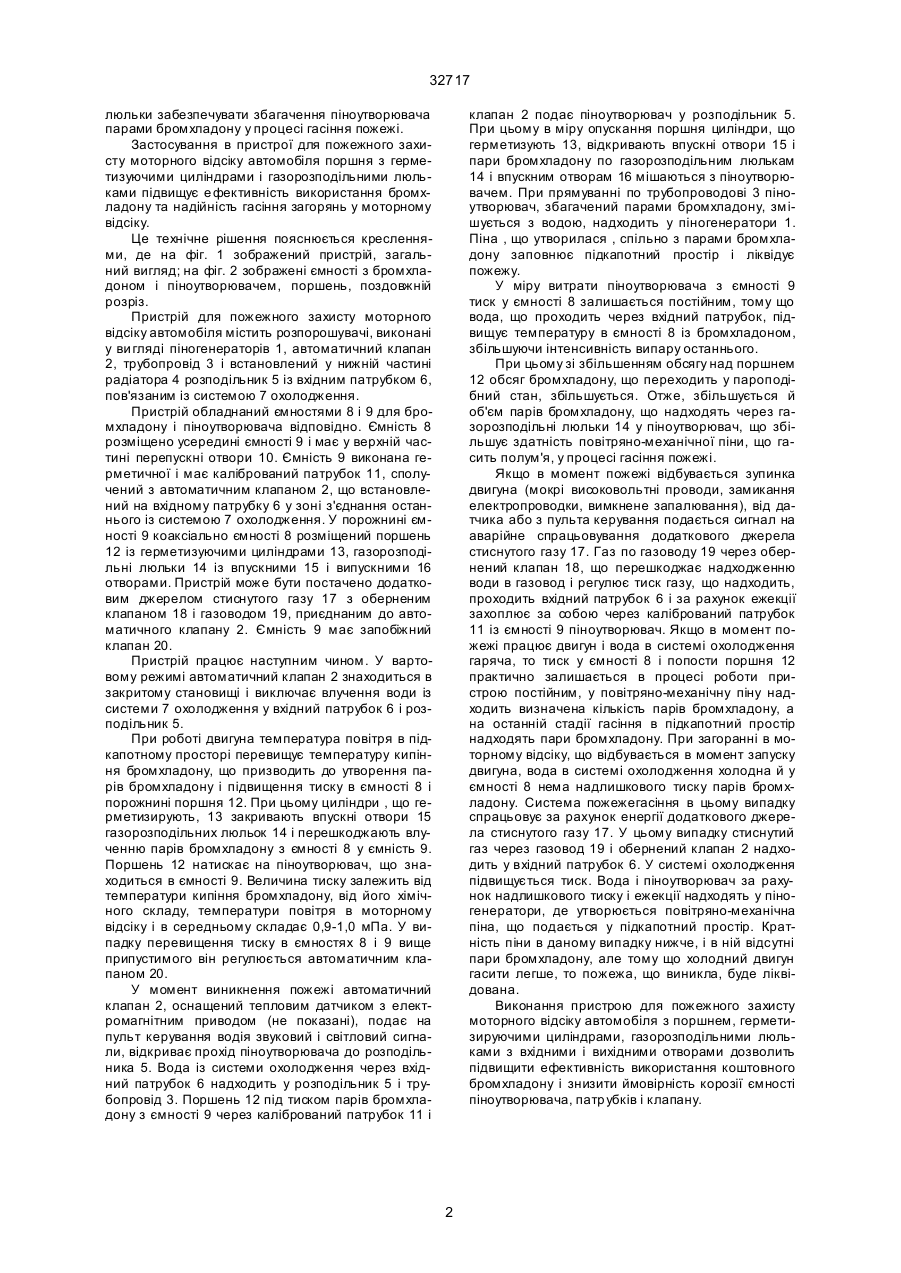

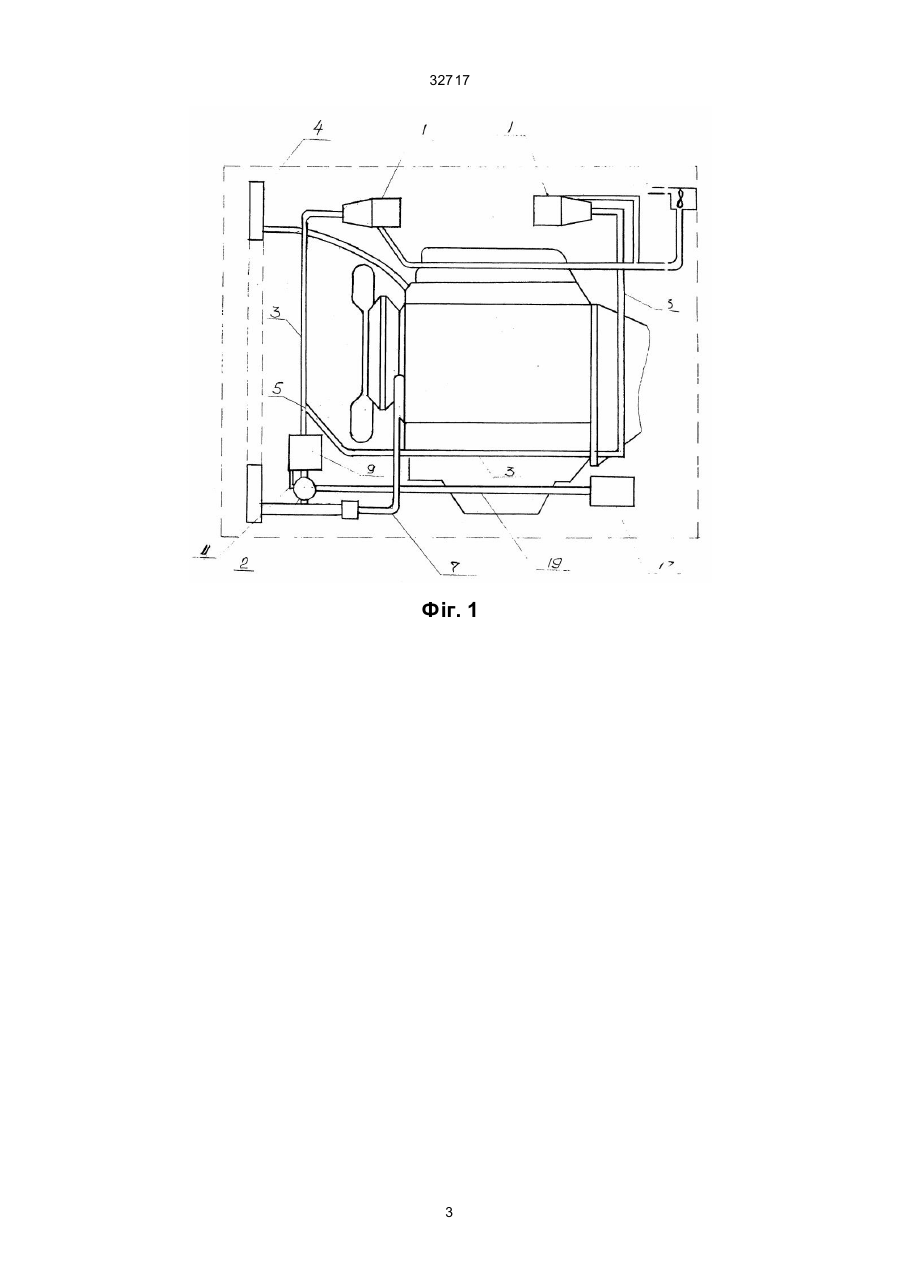

Пристрій для пожежного захисту моторного відсіку автомобіля, що містить у собі піногенерато 32717 люльки забезпечувати збагачення піноутворювача парами бромхладону у процесі гасіння пожежі. Застосування в пристрої для пожежного захисту моторного відсіку автомобіля поршня з герметизуючими циліндрами і газорозподільними люльками підвищує е фективність використання бромхладону та надійність гасіння загорянь у моторному відсіку. Це технічне рішення пояснюється кресленнями, де на фіг. 1 зображений пристрій, загальний вигляд; на фіг. 2 зображені ємності з бромхладоном і піноутворювачем, поршень, поздовжній розріз. Пристрій для пожежного захисту моторного відсіку автомобіля містить розпорошувачі, виконані у ви гляді піногенераторів 1, автоматичний клапан 2, трубопровід 3 і встановлений у нижній частині радіатора 4 розподільник 5 із вхідним патрубком 6, пов'язаним із системою 7 охолодження. Пристрій обладнаний ємностями 8 і 9 для бромхладону і піноутворювача відповідно. Ємність 8 розміщено усередині ємності 9 і має у верхній частині перепускні отвори 10. Ємність 9 виконана герметичної і має калібрований патрубок 11, сполучений з автоматичним клапаном 2, що встановлений на вхідному патрубку 6 у зоні з'єднання останнього із системою 7 охолодження. У порожнині ємності 9 коаксіально ємності 8 розміщений поршень 12 із герметизуючими циліндрами 13, газорозподільні люльки 14 із впускними 15 і випускними 16 отворами. Пристрій може бути постачено додатковим джерелом стиснутого газу 17 з оберненим клапаном 18 і газоводом 19, приєднаним до автоматичного клапану 2. Ємність 9 має запобіжний клапан 20. Пристрій працює наступним чином. У вартовому режимі автоматичний клапан 2 знаходиться в закритому становищі і виключає влучення води із системи 7 охолодження у вхідний патрубок 6 і розподільник 5. При роботі двигуна температура повітря в підкапотному просторі перевищує температуру кипіння бромхладону, що призводить до утворення парів бромхладону і підвищення тиску в ємності 8 і порожнині поршня 12. При цьому циліндри , що герметизирують, 13 закривають впускні отвори 15 газорозподільних люльок 14 і перешкоджають влученню парів бромхладону з ємності 8 у ємність 9. Поршень 12 натискає на піноутворювач, що знаходиться в ємності 9. Величина тиску залежить від температури кипіння бромхладону, від його хімічного складу, температури повітря в моторному відсіку і в середньому складає 0,9-1,0 мПа. У випадку перевищення тиску в ємностях 8 і 9 вище припустимого він регулюється автоматичним клапаном 20. У момент виникнення пожежі автоматичний клапан 2, оснащений тепловим датчиком з електромагнітним приводом (не показані), подає на пульт керування водія звуковий і світловий сигнали, відкриває прохід піноутворювача до розподільника 5. Вода із системи охолодження через вхідний патрубок 6 надходить у розподільник 5 і трубопровід 3. Поршень 12 під тиском парів бромхладону з ємності 9 через калібрований патрубок 11 і клапан 2 подає піноутворювач у розподільник 5. При цьому в міру опускання поршня циліндри, що герметизують 13, відкривають впускні отвори 15 і пари бромхладону по газорозподільним люлькам 14 і впускним отворам 16 мішаються з піноутворювачем. При прямуванні по трубопроводові 3 піноутворювач, збагачений парами бромхладону, змішується з водою, надходить у піногенератори 1. Піна , що утворилася , спільно з парами бромхладону заповнює підкапотний простір і ліквідує пожежу. У міру витрати піноутворювача з ємності 9 тиск у ємності 8 залишається постійним, тому що вода, що проходить через вхідний патрубок, підвищує температуру в ємності 8 із бромхладоном, збільшуючи інтенсивність випару останнього. При цьому зі збільшенням обсягу над поршнем 12 обсяг бромхладону, що переходить у пароподібний стан, збільшується. Отже, збільшується й об'єм парів бромхладону, що надходять через газорозподільні люльки 14 у піноутворювач, що збільшує здатність повітряно-механічної піни, що гасить полум'я, у процесі гасіння пожежі. Якщо в момент пожежі відбувається зупинка двигуна (мокрі високовольтні проводи, замикання електропроводки, вимкнене запалювання), від датчика або з пульта керування подається сигнал на аварійне спрацьовування додаткового джерела стиснутого газу 17. Газ по газоводу 19 через обернений клапан 18, що перешкоджає надходженню води в газовод і регулює тиск газу, що надходить, проходить вхідний патрубок 6 і за рахунок ежекції захоплює за собою через калібрований патрубок 11 із ємності 9 піноутворювач. Якщо в момент пожежі працює двигун і вода в системі охолодження гаряча, то тиск у ємності 8 і попости поршня 12 практично залишається в процесі роботи пристрою постійним, у повітряно-механічну піну надходить визначена кількість парів бромхладону, а на останній стадії гасіння в підкапотний простір надходять пари бромхладону. При загоранні в моторному відсіку, що відбувається в момент запуску двигуна, вода в системі охолодження холодна й у ємності 8 нема надлишкового тиску парів бромхладону. Система пожежегасіння в цьому випадку спрацьовує за рахунок енергії додаткового джерела стиснутого газу 17. У цьому випадку стиснутий газ через газовод 19 і обернений клапан 2 надходить у вхідний патрубок 6. У системі охолодження підвищується тиск. Вода і піноутворювач за рахунок надлишкового тиску і ежекції надходять у піногенератори, де утворюється повітряно-механічна піна, що подається у підкапотний простір. Кратність піни в даному випадку нижче, і в ній відсутні пари бромхладону, але тому що холодний двигун гасити легше, то пожежа, що виникла, буде ліквідована. Виконання пристрою для пожежного захисту моторного відсіку автомобіля з поршнем, герметизируючими циліндрами, газорозподільними люльками з вхідними і вихідними отворами дозволить підвищити ефективність використання коштовного бромхладону і знизити ймовірність корозії ємності піноутворювача, патр убків і клапану. 2 32717 Фіг. 1 3 32717 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
