Борона пружинна

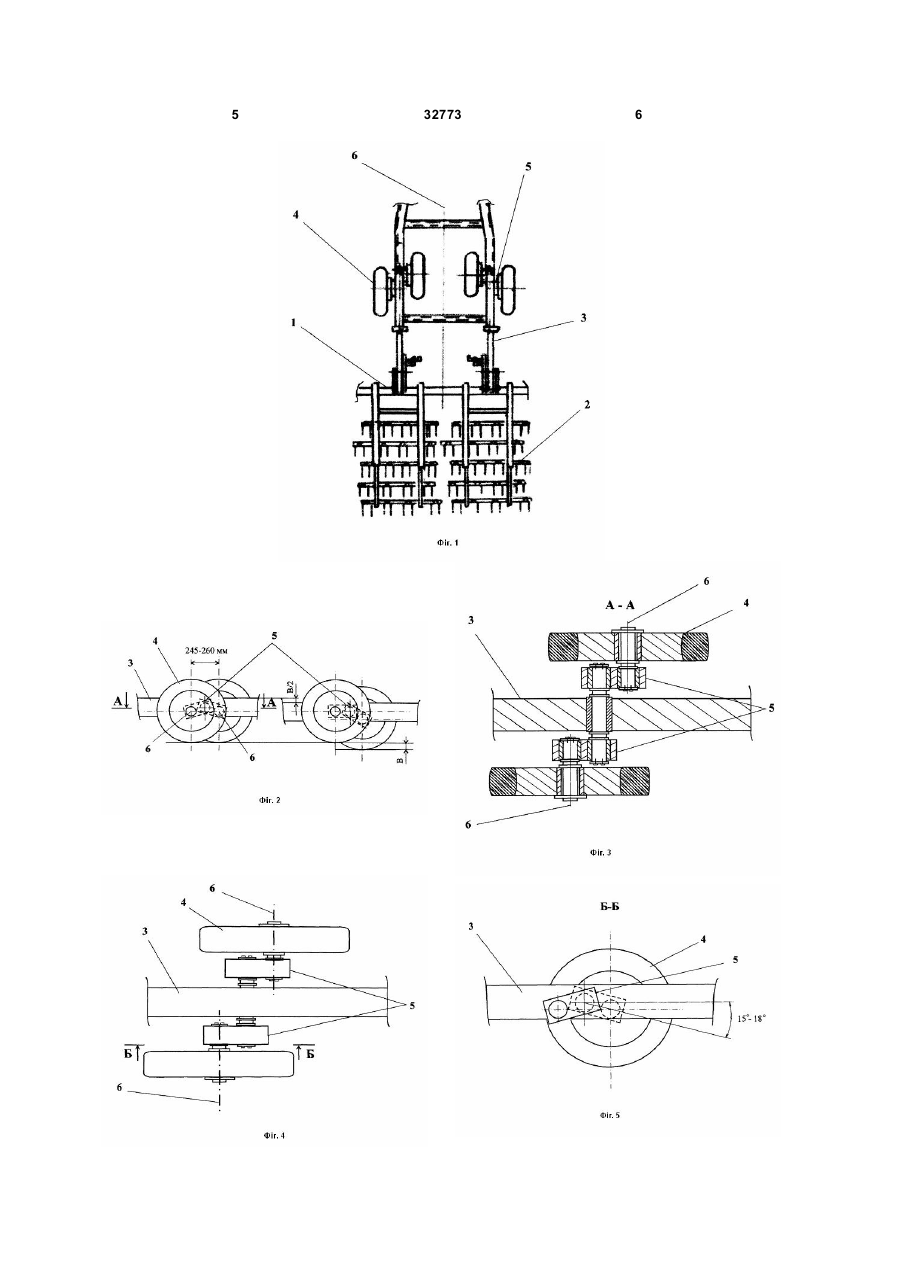

1. Борона пружинна, що включає раму з робочими органами і сницю, встановлену на 3 32773 4 колесах і з'єднану з рамою, відповідно до корисної Фіг.4. Борона пружинна, вузол кріплення моделі, опорні колеса виконані у вигляді колісних колісних пар, вигляд зверху. пар, колеса кожної з яких розташовані на Фіг.5. Борона пружинна, вузол кріплення протилежних кінцях двоплечого важеля, шарнірно колісних пар, розріз Б-Б на Фіг.4. з'єднаного із сницею і встановленого з орієнтацією Борона пружинна включає раму 1 з робочими уздовж подовжньої осі сниці. органами 2 і сницю 3, встановлену на опорних Перераховані ознаки є суттєвими ознаками колесах 4 і з'єднану з рамою 1, при цьому опорні корисної моделі і забезпечують при її використанні колеса 4 виконані у вигляді колісних пар, колеса досягнення технічного результату - стабілізації кожної з яких розташовані на протилежних кінцях рівню занурення робочих органів у ґрунт під час двоплечого важеля 5, шарнірно з'єднаного із руху пристрою по нерівній поверхні за рахунок сницею 3 і встановленого з орієнтацією уздовж зменшення їхнього переміщення у вертикальному подовжньої осі 6 сниці 3. напрямку. Пристрій працює таким чином. При підготовці Доцільно відстань між осями коліс кожної ґрунту під посів сільськогосподарських культур, колісної пари вибрати в межах 245-260мм. борона, яку причіпляють до трактора, за Причинно-наслідковий зв'язок суттєвих ознак допомогою останнього рухається по поверхні корисної моделі з технічним результатом, що поля. Робочі органи 2 у вигляді пружинних зубів досягається при її використанні, виявляється в при контакті з ґрунтом подрібнюють його, а також наступному. Особливістю пружинної борони, що видаляють з ґрунту молоді бур'яни. При обробці пропонується, є призначення її для обробки ґрунту ґрунту з нерівною поверхнею, за рахунок у передпосівний період, коли ґрунт в результаті конструктивних особливостей, а саме виконання його попередньої обробки іншим знаряддям має опорних коліс 4 у вигляді колісних пар, колеса нерівну поверхню. При копіюванні поверхні такого кожної з яких встановлені на протилежних кінцях ґрунту колісними парами, їхнє конструктивне двоплечого важеля 5, шарнірно з'єднаного із виконання і розташування, при якому колеса сницею 3 і встановленого з орієнтацією уздовж кожної з колісних пар встановлені на протилежних подовжньої осі 6 сниці 3, занурення робочих кінцях двоплечого важеля, шарнірно з'єднаного із органів 2 у ґрунт є стабільним і не змінюється в сницею і встановленого з орієнтацією уздовж залежності від почергового переміщення коліс подовжньої осі сниці, запобігає переміщенню кожної колісної пари у вертикальному напрямку за сниці, а також рами, яка з'єднана із сницею, і рахунок їхнього шарнірного з'єднання із сницею 3, робочих органів, встановлених на рамі, у яка жорстко з'єднана з рамою 1 при статичному вертикальному напрямку в залежності від положенні гідравлічних циліндрів (не показано). переміщення опорних коліс, що дозволяє знизити Колеса кожної колісної пари встановлені з зміну рівня проникнення робочих органів у ґрунт, відстанню між їхніми осями 6, що складає 245що обробляється. Таким чином відмітні ознаки, а 260мм. Зазначені параметри визначені дослідним саме виконання опорних коліс у вигляді колісних шляхом, відповідно до ширини хвилі ґрунтової пар і встановлення коліс кожної колісної пари на поверхні, що утворюється після попередньої протилежних кінцях двоплечого важеля, шарнірно обробки ґрунту іншим сільськогосподарським з'єднаного із сницею і встановленого з орієнтацією знаряддям і забезпечують мінімальне зміщення уздовж подовжньої осі сниці, разом з суттєвими рами 1 у вертикальному напрямку, що дорівнює ознаками, загальними з найближчим аналогом, В/2, при зміщенні одного з коліс на величину В забезпечують досягнення технічного результату (див. Фіг.2). Запропонований пристрій є простим за стабілізації рівню занурення робочих органів у конструкцією і надійним у роботі. Забезпечення ґрунт під час руху пристрою по нерівній поверхні стабілізації рівню занурення робочих органів у за рахунок зменшення їхнього переміщення у ґрунт під час руху борони пружинної по нерівній вертикальному напрямку. опис пристрою, що Нижче наводиться поверхні за рахунок зменшення їхнього заявляється, з посиланням на графічні матеріали, переміщення у вертикальному напрямку шляхом що додаються і на яких показано: виконання опорних коліс у вигляді колісних пар, Фіг.1. Борона пружинна, фрагмент, вигляд колеса кожної з яких встановлені на протилежних зверху. кінцях двоплечого важеля, шарнірно з'єднаного із Фіг.2. Борона пружинна, вузол кріплення сницею і встановленого з орієнтацією уздовж колісних пар, вигляд збоку. подовжньої осі сниці, підвищує якість обробки Фіг.3. Борона пружинна, вузол кріплення ґрунту і дає рішенню, що заявляється, перевагу колісних пар, розріз А-А на Фіг.2. над аналогами. 5 32773 6 7 Комп’ютерна верстка А. Крижанівський 32773 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
