Жаростійка бетонна суміш

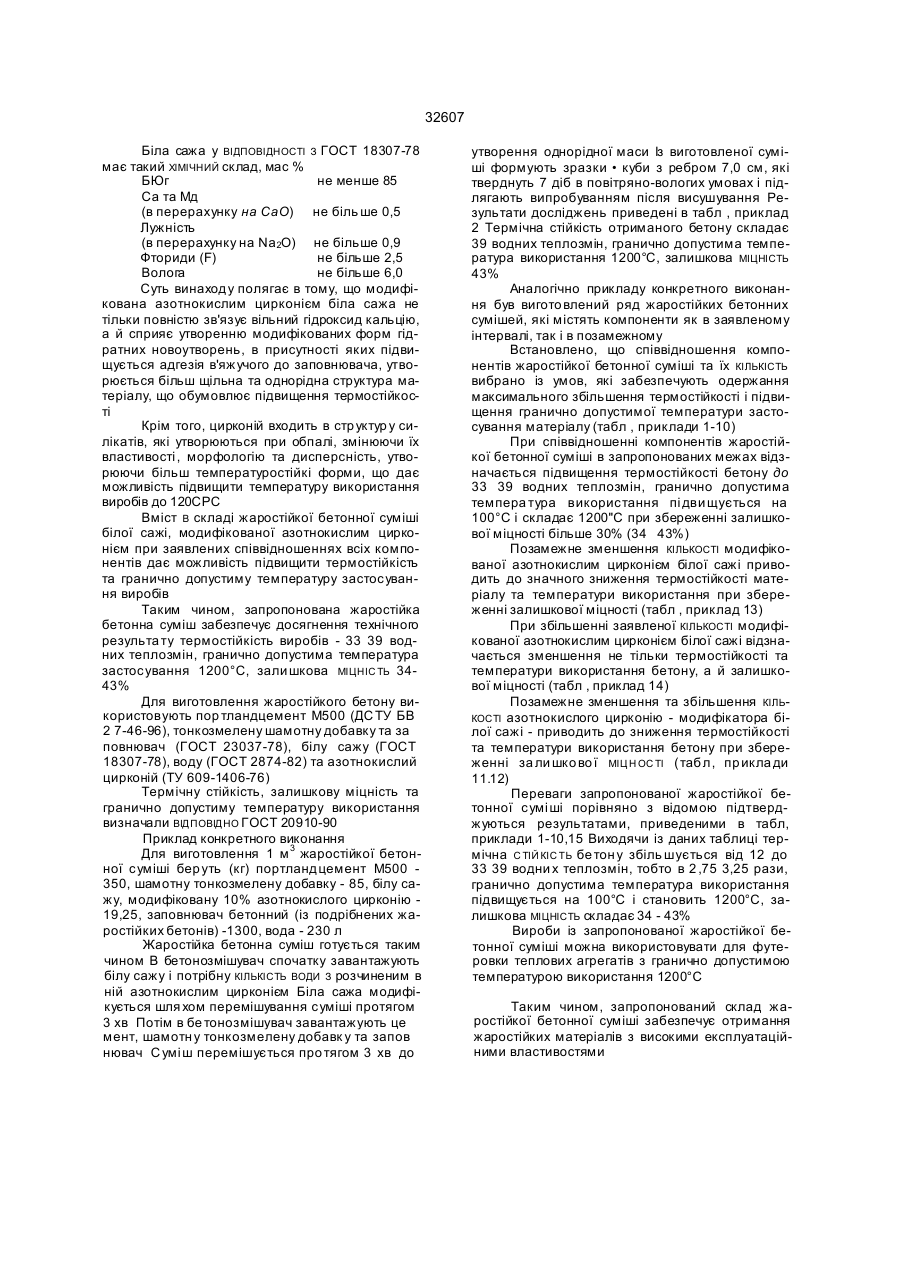

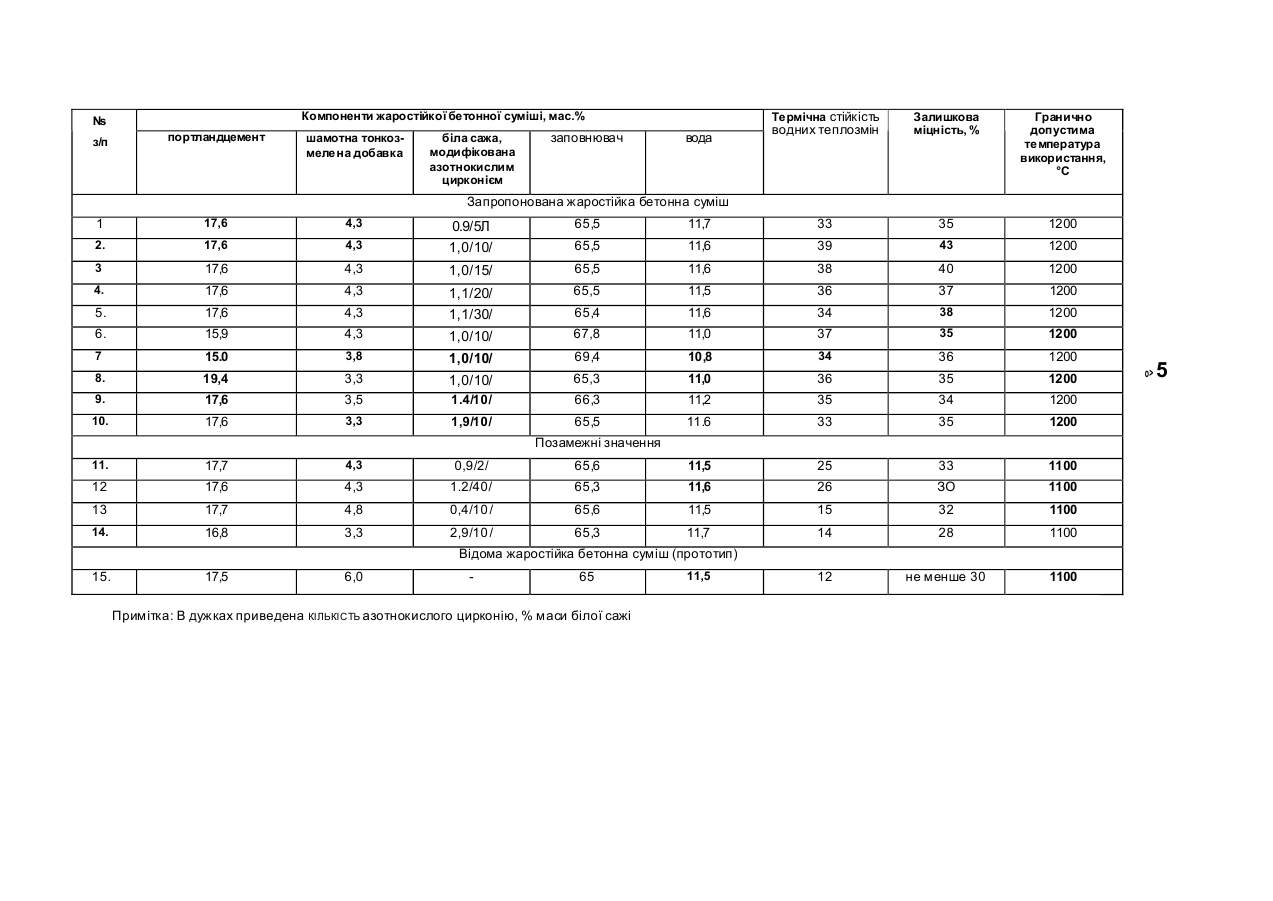

Жаростійка бе тонна суміш, до складу якої входить портландцемент, шамотна тонкозмелена добавка, заповнювач та вода, яка відрізняється тим, що вона додатково містить білу сажу, модифік о ван у азо тноки слим ци рконі єм у КІ Л ЬКО С ТІ 5 30% маси білої сажі, при такому співвідношенні компонентів, мас % Винахід відноситься до будівельних матеріалів, зокрема до виробництва жаростійкого бетону і може бути використаний для виготовлення футеровки теплових агрегатів Найбільш близькою до винаходу за технічною суттю та досягнутому результату є жаростійка бетонна суміш, яка вміщує портландцемент, шамотну тонкозмелену добавку, бетонний заповнювач та во ду при такому В МІС ТІ компонентів (кг/м 3 ) портландцемент - 350, шаготна тонкозмелена добавка - 120, заповнювач бетонний 1300, вода - 230, що складає в мас % портландцемент - 17,5, шамотна тонкозмелена добавка 6,0, заповнювач бетонний - 65,0, вода -11,5 Термічна СТІЙКІСТЬ жаростійкого бетону такого складу складає 12 водних теплозмін, залишкова МІЦНІСТЬ не менше 30%, гранично допустима температура використання 1100°С Недоліком вищевказаної бетонної суміші є низька термічна СТІЙКІСТЬ та температура використання бетону, що скорочує термін експлуатації виробів Нами показано, що низька термостійкість, в основному, обумовлена наявністю в матеріалі вільного гідроксиду кальцію, який утворюється при гідратації цементу і не повністю зв'язується шамотною тонкозмеленою добавкою Гідроксид кальцію зазнає перетворення в процесі нагрівання в оксид кальцію і в зворотному напрямі при за нурюванні зразків у воду (визначення термостійкості за ГОСТ 20910-90) зі збільшенням об'єму в 2 2 рази що викликає виникнення внутрішньої напруги в матеріалі і приводить до значного зниження термостійкості бетону Задачею винаходу є розробка складу жаростійкої бетонної суміші для виготовлення виробів з підвищеною термостійкістю та температурою використання при збереженні залишкової міцності Вирішення цієї задачі досягається завдяки тому, що до складу жаростійкої бетонної суміші, яка вміщує портландцемент, шамотну тонкозмелену добавку, заповнювач бетонний та воду додатково вводиться біла сажа модифікована азотнокислим цирконієм (5 30% маси білої сажі) при такому співвідношенні компонентів, мас % Портландцемент 15,0 19,4 Шамотна тонко змелена добавка 3,3 4,3 Біла сажа, модифікована азотнокислим цирконієм (5 30% маси білої сажі) 0,9 1,9 Заповнювач 65,3 . 69,4 Вода 1 0 ,8 .1 1 ,7 В основу винаходу закладений виявлений нами ефект поліпшення властивостей жаростійкого бетону при введенні в суміш для його виготовлення білої сажі, модифікованої азотнокислим цирконієм (5 30% маси білої сажі) Портландцемент Шамотна тонкозмелена добавка Біла сажа, модифікована азотнокислим цирконієм у КІЛЬКОС ТІ 5 30% маси білої сажі Заповнювач Вода 15,0 19,4 3,3 4,3 0,9 1,9 65 3 69,4 10,5 11,7 CM О
