Верстат для заточування мікротомних ножів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 32913

Опубліковано: 10.06.2008

Автори: Самокиш Сергій Олексійович, Чернишов Сергій Іванович, Левшуков Іван Іванович, Забашта Лідія Олександрівна, Безручко Лариса Валентинівна

Завантажити PDF файл.

Формула / Реферат

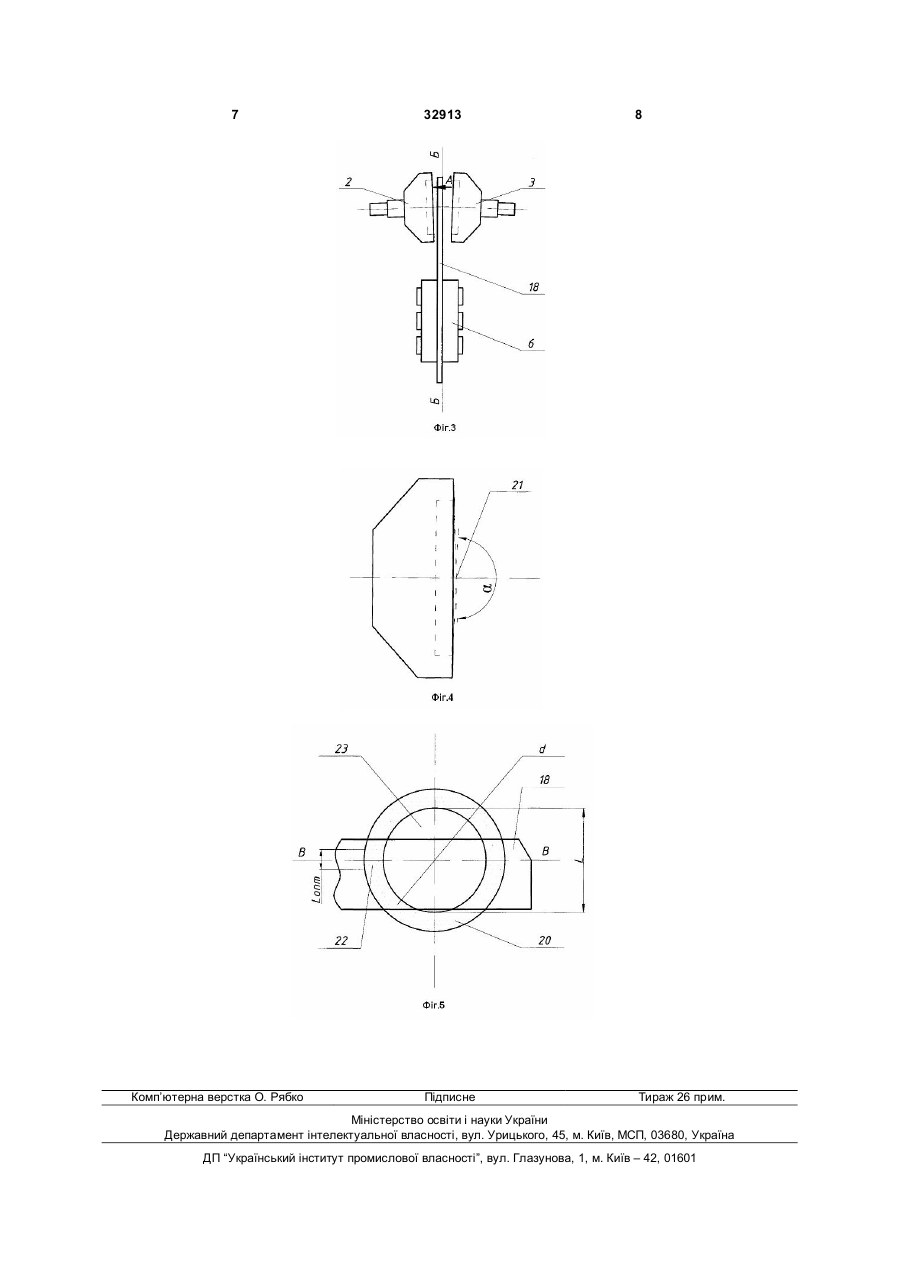

Верстат для заточування мікротомних ножів, що містить два розташованих на станині заточувальних чашкових круги з приводами їх обертання, каретку з ножетримачем і вмонтованою в неї маточною гайкою, з'єднаною з ходовим гвинтом, а також механізм кутового повороту і фіксації каретки в визначеному положенні, який відрізняється тим, що абразивні поверхні кругів виконані конічними, вершини конусів яких спрямовані одна до одної, а кут кожного з них складає в межах 170-179,6°, при цьому круги повернуті в горизонтальній площині до поздовжньої осі ножетримача таким чином, що зона абразивної поверхні кожного з них, що взаємодіє з ножем, встановлена паралельно зазначеній осі ножетримача, а загальна висота зони вибрана за умови її симетричного розташування відносно горизонтальної осі круга як: L<d, де L - загальна висота зони абразивної поверхні круга, що взаємодіє з ножем, a d - діаметр внутрішнього кола абразивної поверхні круга.

Текст

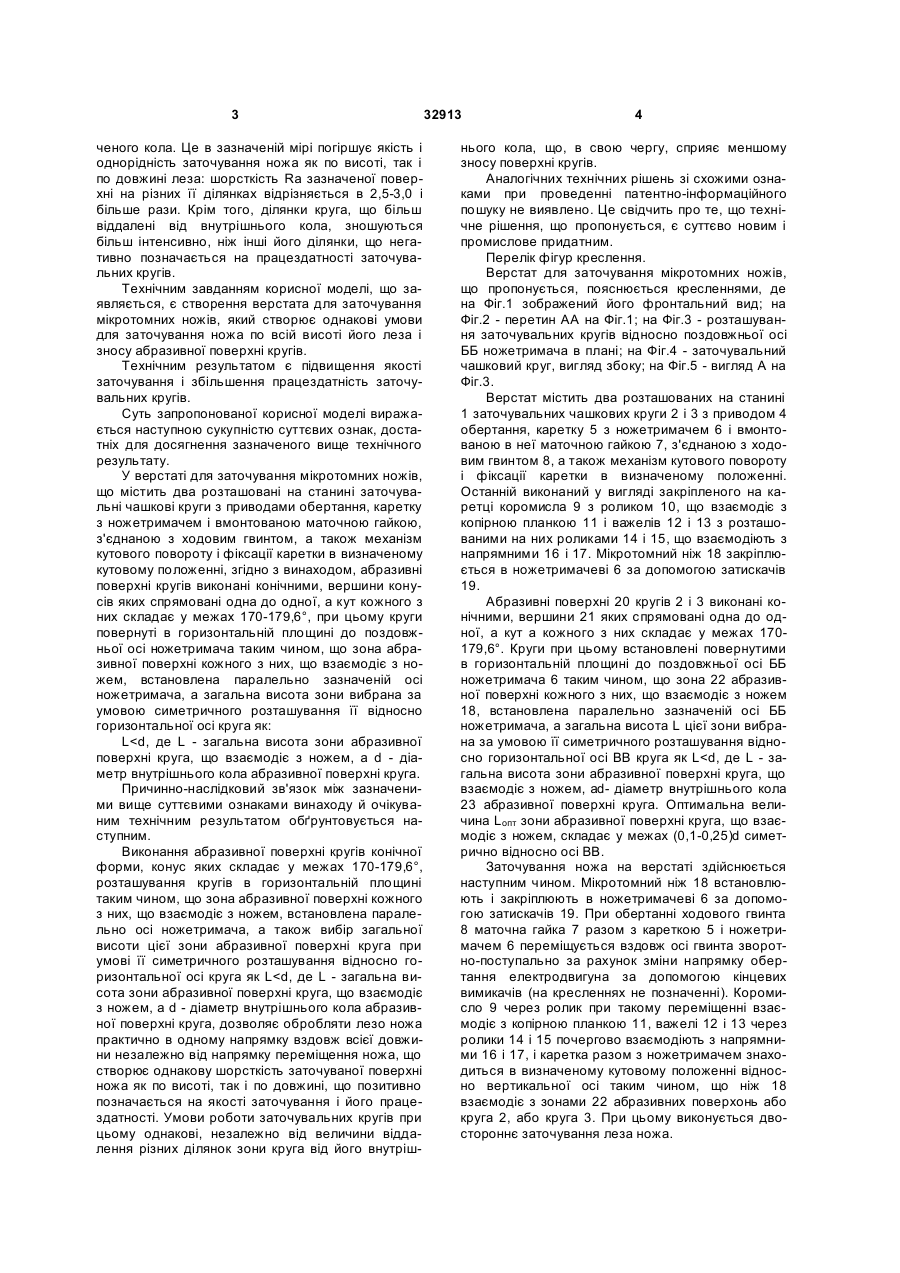

Верстат для заточування мікротомних ножів, що містить два розташованих на станині заточувальних чашкових круги з приводами їх обертання, каретку з ножетримачем і вмонтованою в неї маточною гайкою, з'єднаною з ходовим гвинтом, а 3 ченого кола. Це в зазначеній мірі погіршує якість і однорідність заточування ножа як по висоті, так і по довжині леза: шорсткість Ra зазначеної поверхні на різних її ділянках відрізняється в 2,5-3,0 і більше рази. Крім того, ділянки круга, що більш віддалені від внутрішнього кола, зношуються більш інтенсивно, ніж інші його ділянки, що негативно позначається на працездатності заточувальних кругів. Технічним завданням корисної моделі, що заявляється, є створення верстата для заточування мікротомних ножів, який створює однакові умови для заточування ножа по всій висоті його леза і зносу абразивної поверхні кругів. Технічним результатом є підвищення якості заточування і збільшення працездатність заточувальних кругів. Суть запропонованої корисної моделі виражається наступною сукупністю суттєвих ознак, достатніх для досягнення зазначеного вище технічного результату. У верстаті для заточування мікротомних ножів, що містить два розташовані на станині заточувальні чашкові круги з приводами обертання, каретку з ножетримачем і вмонтованою маточною гайкою, з'єднаною з ходовим гвинтом, а також механізм кутового повороту і фіксації каретки в визначеному кутовому положенні, згідно з винаходом, абразивні поверхні кругів виконані конічними, вершини конусів яких спрямовані одна до одної, а кут кожного з них складає у межах 170-179,6°, при цьому круги повернуті в горизонтальній площині до поздовжньої осі ножетримача таким чином, що зона абразивної поверхні кожного з них, що взаємодіє з ножем, встановлена паралельно зазначеній осі ножетримача, а загальна висота зони вибрана за умовою симетричного розташування її відносно горизонтальної осі круга як: L

Дивитися

Додаткова інформація

Назва патенту англійською

Machine tool for sharpening of microtome knifes

Автори англійською

Chernyshov Serhii Ivanovych, Bezruchko Larysa Valentynivna, Samokysh Serhii Oleksiiovych, Levshukov Ivan Ivanovych, Zabashta Lidia Oleksandrivna

Назва патенту російською

Станок для заточки микротомных ножей

Автори російською

Чернышов Сергей Иванович, Безручко Лариса Валентиновна, Самокиш Сергей Алексеевич, Левшуков Иван Иванович, Забашта Лидия Александровна
