Підставка для заточування ножів

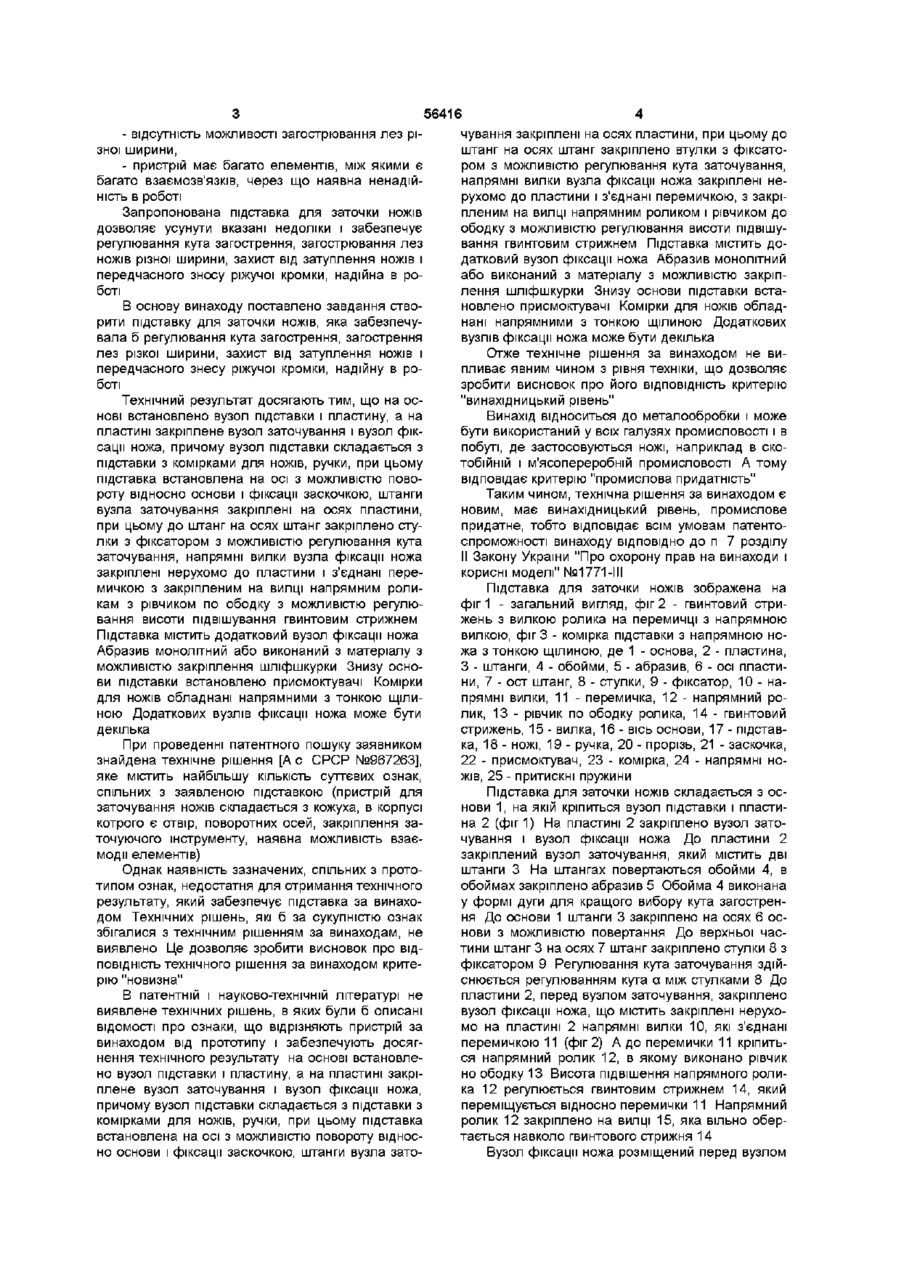

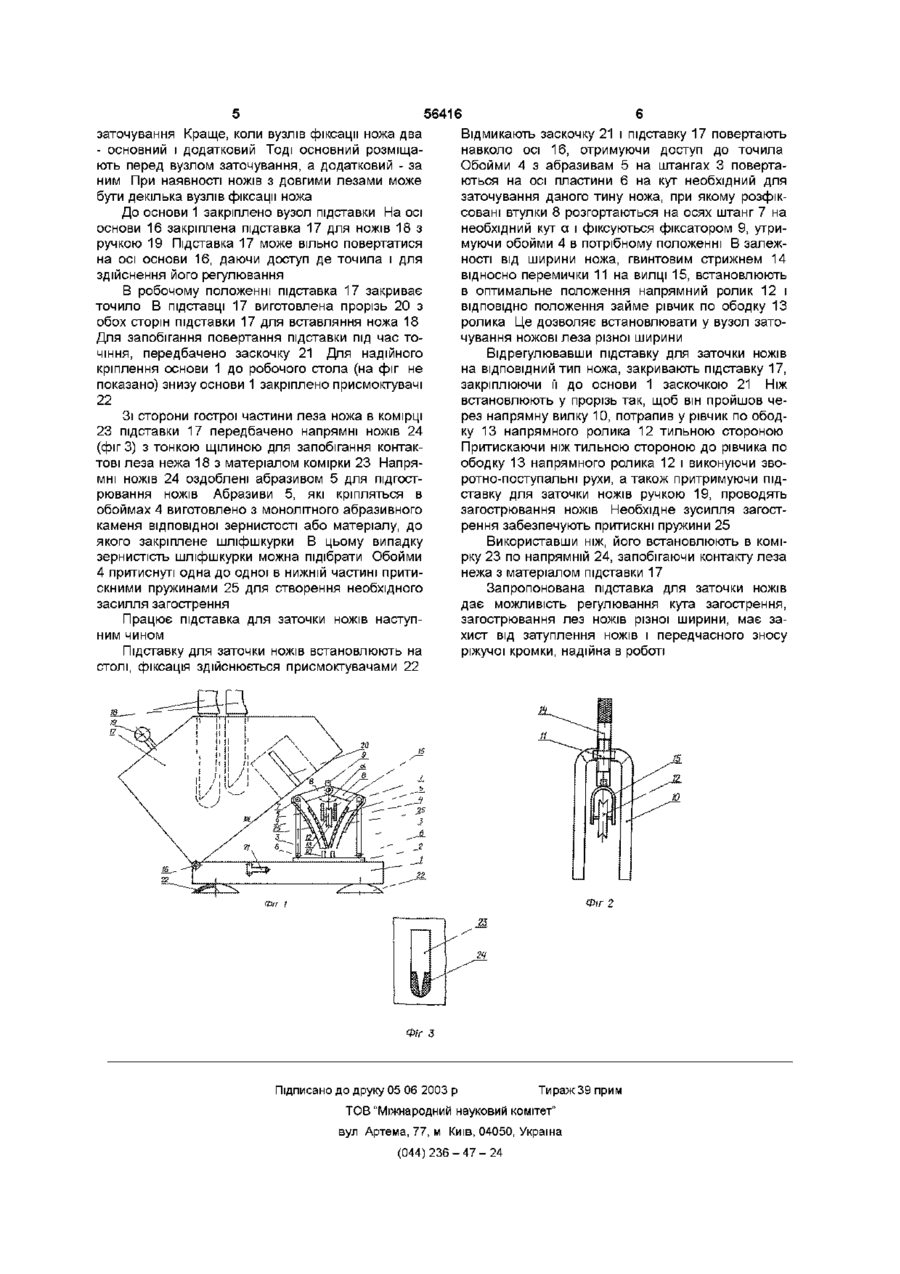

1 Підставка для заточування ножів, що містить підставку з проріззю, ВІДПОВІДНО закріплений інструмент, осі, яка відрізняється тим, що на основі встановлено вузол підставки і пластину, а на пластині закріплено вузол заточування і вузол фіксації ножа, причому вузол підставки складається з підставки з комірками для ножів, ручки, при цьому підставка встановлена на осі з можливістю повороту відносно основи і фіксації заскочкою, штанги вузла заточування закріплені на осях пластини, при цьому до штанг на осях штанг закріплено стулки з фіксатором з можливістю регулювання кута заточування, на прямні вилки вузла фіксації ножа закріплені нерухомо до пластини і з'єднані перемичкою з закріпленим на вилці напрямним роликом з рівчаком по ободку з можливістю регулювання висоти підвищування гвинтовим стрижнем 2 Підставка для заточування ножів за п 1, яка відрізняється тим, що містить додатковий вузол фіксації ножа 3 Підставка для заточування ножів за п 1, яка відрізняється тим, що абразив монолітний або виконаний з матеріалу з можливістю закріплення шліфшкурки 4 Підставка для заточування ножів за п 1, яка відрізняється тим, що знизу основи встановлено присмоктувачі 5 Підставка для заточування ножів за п 1, яка відрізняється тим, що комірки для ножів обладнані напрямними з тонкою щілиною 6 Підставка для заточування ножів за п 2, яка відрізняється тим, що додаткових вузлів фіксації ножа може бути декілька Винахід відноситься до металоп ере робки і може використовуватися у всіх галузях промисловості і в побуті, де застосовуються ножі, наприклад, в скотобійній і м'ясопереробній промисловості При виконанні різнорідних операцій там застосовують спеціалізовані види ножів Застосування ножів приводить до їх затуплення, а, наприклад, при розчленуванні і обробці туш тварин загострювання доводиться робити часто Винахід може бути використаний як підставка для заточки ножів, в якій передбачено окрему комірку для кожного виду ножа ВІДОМІ пристрої для заточування лез ножів [Ас СРСР №521117, 1123840, 1261772, 1703397, Патент США №3774350, кл 51-214, 1973р], ще містить ВІДПОВІДНО закріплені заточуючий і заточуваний елементи Недоліками пристроїв є - відсутність підставки для ножів, що призводить де затуплення ножів і до передчасного зносу ріжучої кромки, - відсутність можливості регулювання кута загострення, - відсутність можливості загострення лез різної ширини Найбільш близьким за технічною суттю до запропонованої підставки для заточки ножів є пристрій для заточування ножів [а с СРСР №967263] Зазначений пристрій складається з кожуха, в корпусі якого є отвір, каретки, на якій закріплене заточуючий інструмент, а реактивний елемент встановлено між верхньою площиною каретки і верхньою стінною кожуха, а його задній кінець розміщений на верхній площині каретки в точці, розміщеній між осями повороту і точкою контакту пружини з кареткою Однак зазначений пристрій має ряд недоліків - відсутність підставки для ножів, що призводить до затуплення ножів і передчасного зносу ріжучої кромки, - відсутність можливості регулювання кута загострення, (О 5 (О ю 56416 - відсутність можливості загострювання лез річування закріплені на осях пластини, при цьому до зної ширини, штанг на осях штанг закріплено втулки з фіксато- пристрій має багато елементів, між якими є ром з можливістю регулювання кута заточування, багато взаємозв'язків, через що наявна ненадійнапрямні вилки вузла фіксації ножа закріплені неність в роботі рухомо до пластини і з'єднані перемичкою, з закріЗапропонована підставка для заточки ножів пленим на вилці напрямним роликом і рівчиком до дозволяє усунути вказані недоліки і забезпечує ободку з можливістю регулювання висоти підвішурегулювання кута загострення, загострювання лез вання гвинтовим стрижнем Підставка містить доножів різної ширини, захист від затуплення ножів і датковий вузол фіксації ножа Абразив монолітний передчасного зносу ріжучої кромки, надійна в роабо виконаний з матеріалу з можливістю закріпботі лення шліфшкурки Знизу основи підставки встановлено присмоктувачі Комірки для ножів обладВ основу винаходу поставлено завдання ствонані напрямними з тонкою щілиною Додаткових рити підставку для заточки ножів, яка забезпечувузлів фіксації ножа може бути декілька вала б регулювання кута загострення, загострення лез різкої ширини, захист від затуплення ножів і Отже технічне рішення за винаходом не випередчасного знесу ріжучої кромки, надійну в ропливає явним чином з рівня техніки, що дозволяє боті зробити висновок про його ВІДПОВІДНІСТЬ критерію "винахідницький рівень" Технічний результат досягають тим, що на основі встановлено вузол підставки і пластину, а на Винахід відноситься до металообробки і може пластині закріплене вузол заточування і вузол фікбути використаний у всіх галузях промисловості і в сації ножа, причому вузол підставки складається з побуті, де застосовуються ножі, наприклад в скопідставки з комірками для ножів, ручки, при цьому тобійній і м'ясопереробній промисловості А тому підставка встановлена на осі з можливістю пововідповідає критерію "промислова придатність" роту відносно основи і фіксації заскочкою, штанги Таким чином, технічна рішення за винаходом є вузла заточування закріплені на осях пластини, новим, має винахідницький рівень, промислове при цьому до штанг на осях штанг закріплено ступридатне, тобто відповідає всім умовам патентолки з фіксатором з можливістю регулювання кута спроможності винаходу ВІДПОВІДНО до п 7 розділу заточування, напрямні вилки вузла фіксації ножа II Закону України "Про охорону прав на винаходи і закріплені нерухомо до пластини і з'єднані перекорисні моделі" №1771-111 мичкою з закріпленим на вилці напрямним ролиПідставка для заточки ножів зображена на кам з рівчиком по ободку з можливістю регулюфіг 1 - загальний вигляд, фіг 2 - гвинтовий стривання висоти підвішування гвинтовим стрижнем жень з вилкою ролика на перемичці з напрямною Підставка містить додатковий вузол фіксації ножа вилкою, фіг 3 - комірка підставки з напрямною ноАбразив монолітний або виконаний з матеріалу з жа з тонкою щілиною, де 1 - основа, 2 - пластина, можливістю закріплення шліфшкурки Знизу осноЗ - штанги, 4 - обойми, 5 - абразив, 6 - осі пластиви підставки встановлено присмоктувачі Комірки ни, 7 - ост штанг, 8 - стулки, 9 - фіксатор, 10 - надля ножів обладнані напрямними з тонкою щілипрямні вилки, 11 - перемичка, 12 - напрямний роною Додаткових вузлів фіксації ножа може бути лик, 13 - рівчик по ободку ролика, 14 - гвинтовий декілька стрижень, 15 - вилка, 16 - вісь основи, 17 - підставка, 18 - ножі, 19 - ручка, 20 - прорізь, 21 - заскочка, При проведенні патентного пошуку заявником 22 - присмоктувач, 23 - комірка, 24 - напрямні нознайдена технічне рішення [А с СРСР №967263], жів, 25 - притискні пружини яке містить найбільшу КІЛЬКІСТЬ суттєвих ознак, спільних з заявленою підставкою (пристрій для Підставка для заточки ножів складається з осзаточування ножів складається з кожуха, в корпусі нови 1, на якій кріпиться вузол підставки і пластикотрого є отвір, поворотних осей, закріплення зана 2 (фиг 1) На пластині 2 закріплено вузол затоточуючого інструменту, наявна можливість взаєчування і вузол фіксації ножа До пластини 2 модії елементів) закріплений вузол заточування, який містить дві штанги 3 На штангах повертаються обойми 4, в Однак наявність зазначених, спільних з протообоймах закріплено абразив 5 Обойма 4 виконана типом ознак, недостатня для отримання технічного у формі дуги для кращого вибору кута загостренрезультату, який забезпечує підставка за винахоня До основи 1 штанги 3 закріплено на осях 6 осдом Технічних рішень, які б за сукупністю ознак нови з можливістю повертання До верхньої часзбігалися з технічним рішенням за винаходам, не тини штанг 3 на осях 7 штанг закріплено стулки 8 з виявлено Це дозволяє зробити висновок про ВІДфіксатором 9 Регулювання кута заточування здійПОВІДНІСТЬ технічного рішення за винаходом критеснюється регулюванням кута а між стулками 8 До рію "новизна" пластини 2, перед вузлом заточування, закріплено В патентній і науково-технічній літературі не вузол фіксації ножа, що містить закріплені неруховиявлене технічних рішень, в яких були б описані мо на пластині 2 напрямні вилки 10, які з'єднані ВІДОМОСТІ про ознаки, що відрізняють пристрій за перемичкою 11 (фіг 2) А до перемички 11 кріпитьвинаходом від прототипу і забезпечують досягся напрямний ролик 12, в якому виконано рівчик нення технічного результату на основі встановлено ободку 13 Висота підвішення напрямного ролино вузол підставки і пластину, а на пластині закріка 12 регулюється гвинтовим стрижнем 14, який плене вузол заточування і вузол фіксації ножа, переміщується відносно перемички 11 Напрямний причому вузол підставки складається з підставки з ролик 12 закріплено на вилці 15, яка вільно оберкомірками для ножів, ручки, при цьому підставка тається навколо гвинтового стрижня 14 встановлена на осі з можливістю повороту відносно основи і фіксації заскочкою, штанги вузла затоВузол фіксації ножа розміщений перед вузлом 56416 заточування Краще, коли вузлів фіксації ножа два - основний і додатковий Тоді основний розміщають перед вузлом заточування, а додатковий - за ним При наявності ножів з довгими лезами може бути декілька вузлів фіксації ножа До основи 1 закріплено вузол підставки На осі основи 16 закріплена підставка 17 для ножів 18 з ручкою 19 Підставка 17 може вільно повертатися на осі основи 16, даючи доступ де точила і для здійснення його регулювання В робочому положенні підставка 17 закриває точило В підставці 17 виготовлена прорізь 20 з обох сторін підставки 17 для вставляння ножа 18 Для запобігання повертання підставки під час точіння, передбачено заскочку 21 Для надійного кріплення основи 1 до робочого стола (на фіг не показано) знизу основи 1 закріплено присмоктувачі 22 Зі сторони гострої частини леза ножа в комірці 23 підставки 17 передбачено напрямні ножів 24 (фігЗ) з тонкою щілиною для запобігання контактові леза нежа 18 з матеріалом комірки 23 Напрямні ножів 24 оздоблені абразивом 5 для підгострювання ножів Абразиви 5, які кріпляться в обоймах 4 виготовлено з монолітного абразивного каменя відповідної зернистості або матеріалу, до якого закріплене шліфшкурки В цьому випадку зернистість шліфшкурки можна підібрати Обойми 4 притиснуті одна до одної в нижній частині притискними пружинами 25 для створення необхідного засилля загострення Працює підставка для заточки ножів наступним чином Підставку для заточки ножів встановлюють на столі, фіксація здійснюється присмоктувачами 22 Відмикають заскочку 21 і підставку 17 повертають навколо осі 16, отримуючи доступ до точила Обойми 4 з абразивам 5 на штангах 3 повертаються на осі пластини 6 на кут необхідний для заточування даного тину ножа, при якому розфіксовані втулки 8 розгортаються на осях штанг 7 на необхідний кут а і фіксуються фіксатором 9, утримуючи обойми 4 в потрібному положенні В залежності від ширини ножа, гвинтовим стрижнем 14 відносно перемички 11 на вилці 15, встановлюють в оптимальне положення напрямний ролик 12 і ВІДПОВІДНО положення займе рівчик по ободку 13 ролика Це дозволяє встановлювати у вузол заточування ножові леза різної ширини Відрегулювавши підставку для заточки ножів на ВІДПОВІДНИЙ тип ножа, закривають підставку 17, закріплюючи її до основи 1 заскочкою 21 Ніж встановлюють у прорізь так, щоб він пройшов через напрямну вилку 10, потрапив у рівчик по ободку 13 напрямного ролика 12 тильною стороною Притискаючи ніж тильною стороною до рівчика по ободку 13 напрямного ролика 12 і виконуючи зворотно-поступальні рухи, а також притримуючи підставку для заточки ножів ручкою 19, проводять загострювання ножів Необхідне зусилля загострення забезпечують притискні пружини 25 Використавши ніж, його встановлюють в комірку 23 по напрямній 24, запобігаючи контакту леза нежа з матеріалом підставки 17 Запропонована підставка для заточки ножів дає можливість регулювання кута загострення, загострювання лез ножів різної ширини, має захист від затуплення ножів і передчасного зносу ріжучої кромки, надійна в роботі Фіг 2 Фіг S Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
