Великогабаритний електромеханічний годинник

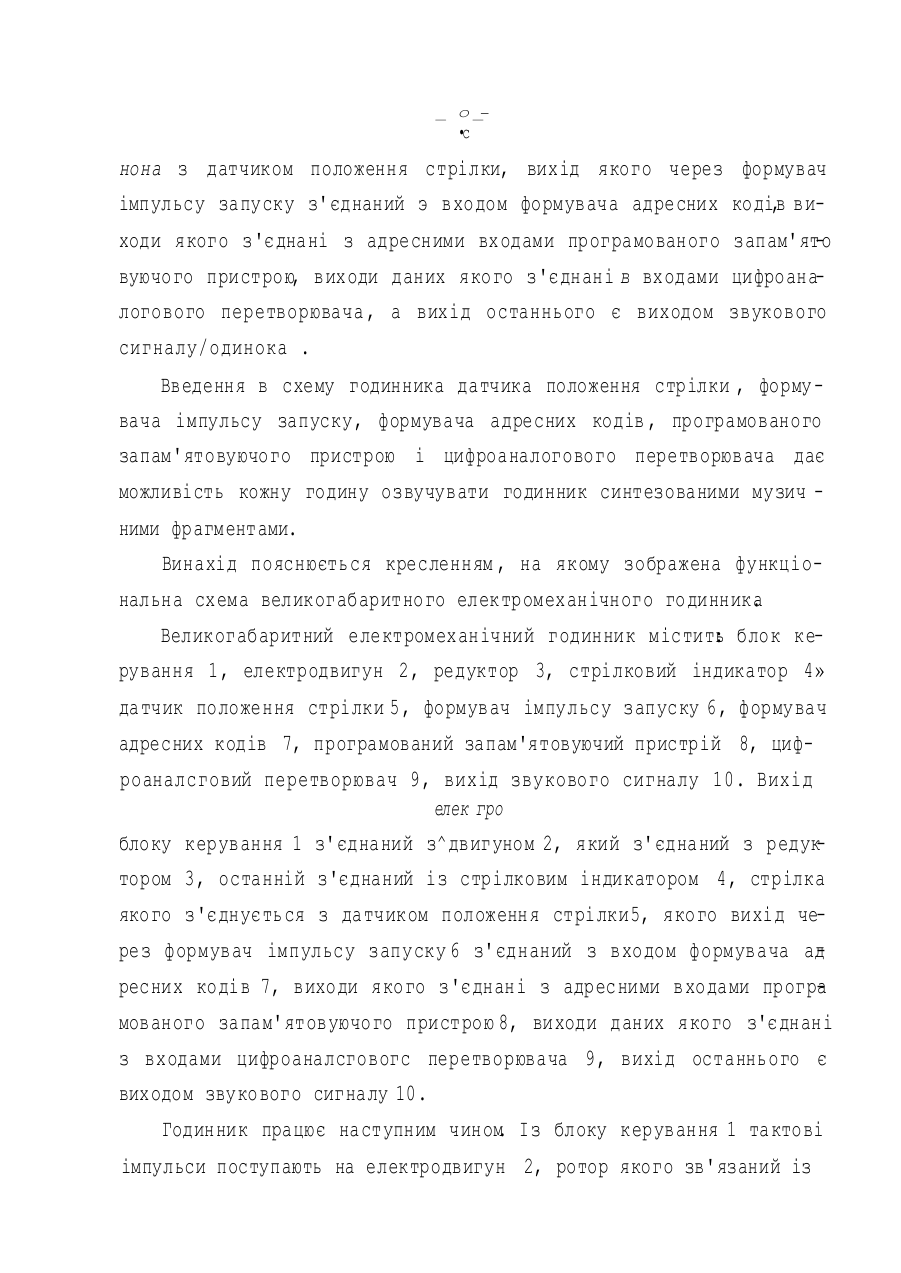

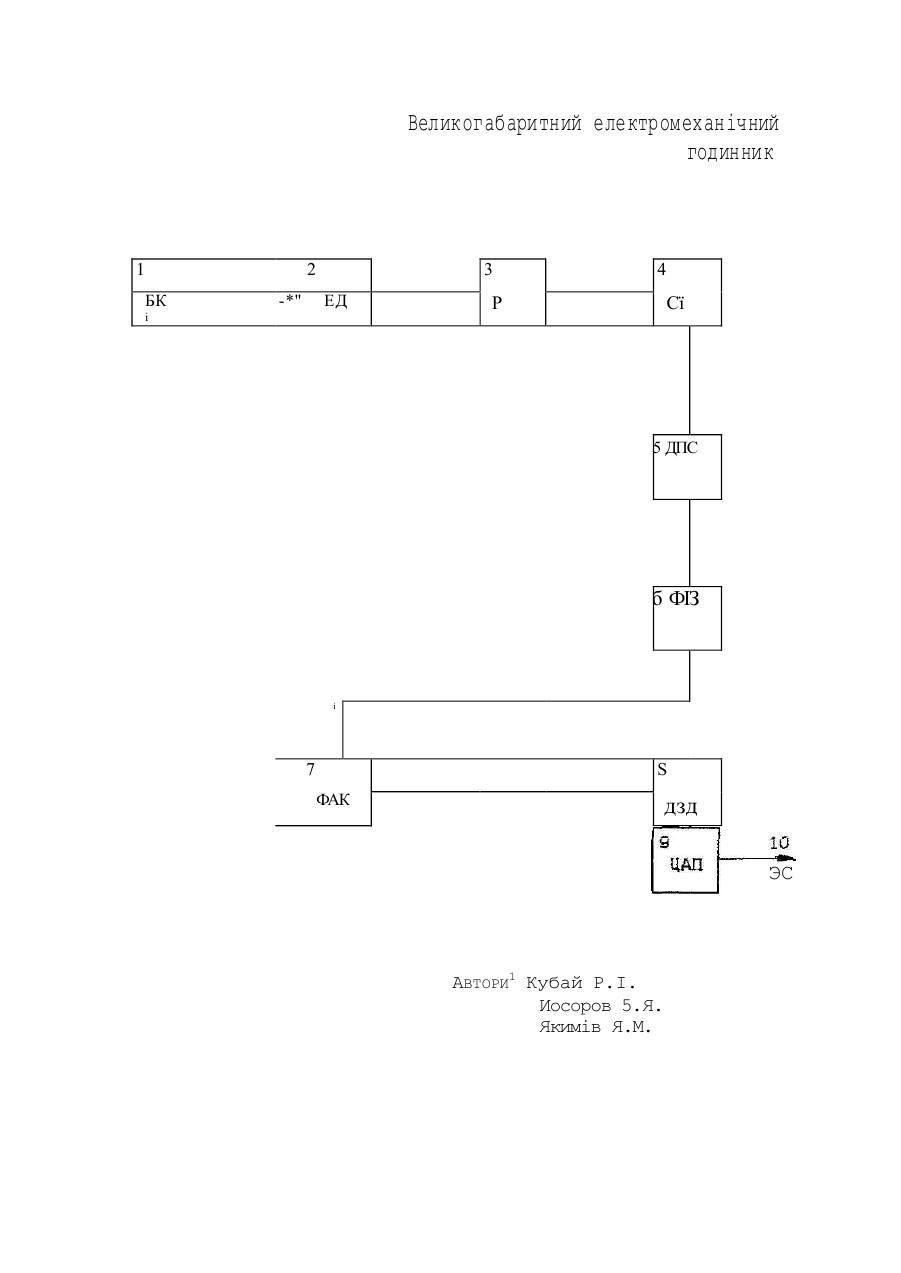

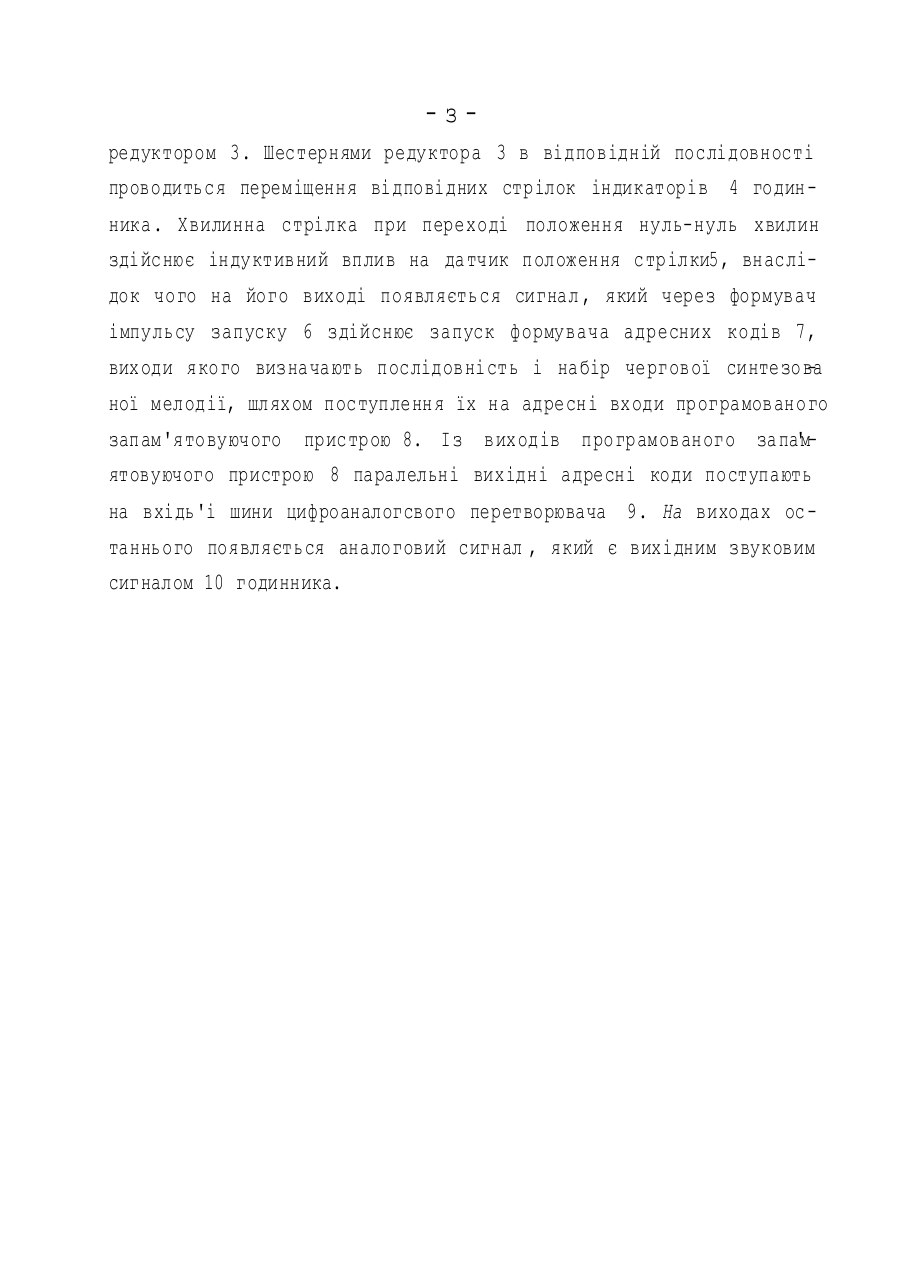

Опис , ffvHaxod y Jo na/ ^e^mt/ У/ С /? О Г/ ІО МПК G 04 С 3/16 Великогабаритний електромеханічний годинник Винахід відноситься до галузі контрольно-вимірювальної техні ки, може бути використаний в пристроях обліку часу та автоматиці . Відомий великогабаритний електромеханічний годинник (Стаття "Следящий привод крупногабаритных електромеханичеческих часов " в збірнику " Новые разработки в области хронометрических приборов : Сб.науч . тр./ НИИ часовой пром-сти . Редкол. Н.Н.Лукьянов -М.: НИйчаспром, 1989.- с.57), який містить блок кэруання, вихід якого з'єднаний з електродвигуном, який через редуктор з'єднаний з отрілксвим індикатором. Однак, такий годинник не може озвучувати музичними фрагмента ми, згідно фіксованих показів Такий стан існує в зв'язку з тим . , ще відсутній датчик положенням стрілки годинника і схема , яка б могла забезпечити відтворення музичних фрагментів . В основу винаходу поставлена задача створення такого годин ника, в якому введення схеми послідовного відтворення синтезова них музичних фрагментів дасть можливість в початком кожної години забезпечити програш відповідного музичного фрагменту . Поставлена задача вирішується тим, що в великогабаритний електромеханічний годинник , який містить блок керування , вихід якого з'єднаний з електродвигуном , який через редуктор з'єднаний з стрілковим індикатором згідне з винаходом введені датчик по, , ложення стрілки, формувач імпульсу запуску формувач адресних ко, дів, програмований запам'ятовуючий пристрій , цифроаналегевий перетворювач, причому хвилинна стрілка стрілкового індикатора з'єд _ О_ •с нона з датчиком положення стрілки, вихід якого через формувач імпульсу запуску з'єднаний э входом формувача адресних кодів ви, ходи якого з'єднані з адресними входами програмованого запам'ято вуючого пристрою, виходи даних якого з'єднані в входами цифроаналогового перетворювача, а вихід останнього є виходом звукового сигналу/одинока . Введення в схему годинника датчика положення стрілки , формувача імпульсу запуску, формувача адресних кодів , програмованого запам'ятовуючого пристрою і цифроаналогового перетворювача дає можливість кожну годину озвучувати годинник синтезованими музич ними фрагментами. Винахід пояснюється кресленням , на якому зображена функціональна схема великогабаритного електромеханічного годинника . Великогабаритний електромеханічний годинник містить блок ке: рування 1, електродвигун 2, редуктор 3, стрілковий індикатор 4» датчик положення стрілки 5, формувач імпульсу запуску 6, формувач адресних кодів 7, програмований запам'ятовуючий пристрій 8, цифроаналсговий перетворювач 9, вихід звукового сигналу 10. Вихід елек гро блоку керування 1 з'єднаний з^двигуном 2, який з'єднаний з редуктором 3, останній з'єднаний із стрілковим індикатором 4, стрілка якого з'єднується з датчиком положення стрілки 5, якого вихід через формувач імпульсу запуску 6 з'єднаний з входом формувача ад ресних кодів 7, виходи якого з'єднані з адресними входами програ мованого запам'ятовуючого пристрою 8, виходи даних якого з'єднані з входами цифроаналсговогс перетворювача 9, вихід останнього є виходом звукового сигналу 10. Годинник працює наступним чином Із блоку керування 1 тактові . імпульси поступають на електродвигун 2, ротор якого зв'язаний із -зредуктором 3. Шестернями редуктора 3 в відповідній послідовності проводиться переміщення відповідних стрілок індикаторів 4 годинника. Хвилинна стрілка при переході положення нуль-нуль хвилин здійснює індуктивний вплив на датчик положення стрілки5, внаслідок чого на його виході появляється сигнал , який через формувач імпульсу запуску 6 здійснює запуск формувача адресних кодів 7, виходи якого визначають послідовність і набір чергової синтезова ної мелодії, шляхом поступлення їх на адресні входи програмованого запам'ятовуючого пристрою 8. Із виходів програмованого запам 'ятовуючого пристрою 8 паралельні вихідні адресні коди поступають на вхідь'і шини цифроаналогсвого перетворювача 9. На виходах останнього появляється аналоговий сигнал , який є вихідним звуковим сигналом 10 годинника. Великогабаритний електромеханічний годинник 1 2 БК -*" 3 ЕД і 4 Р Сї 5 ДПС б ФІЗ і 7 S ФАК дзд ЭС АВТОРИ1 Кубай Р.І. Иосоров 5.Я. Якимів Я.М.
