Лінія для розфасування дрібної риби в пластмасові бідони

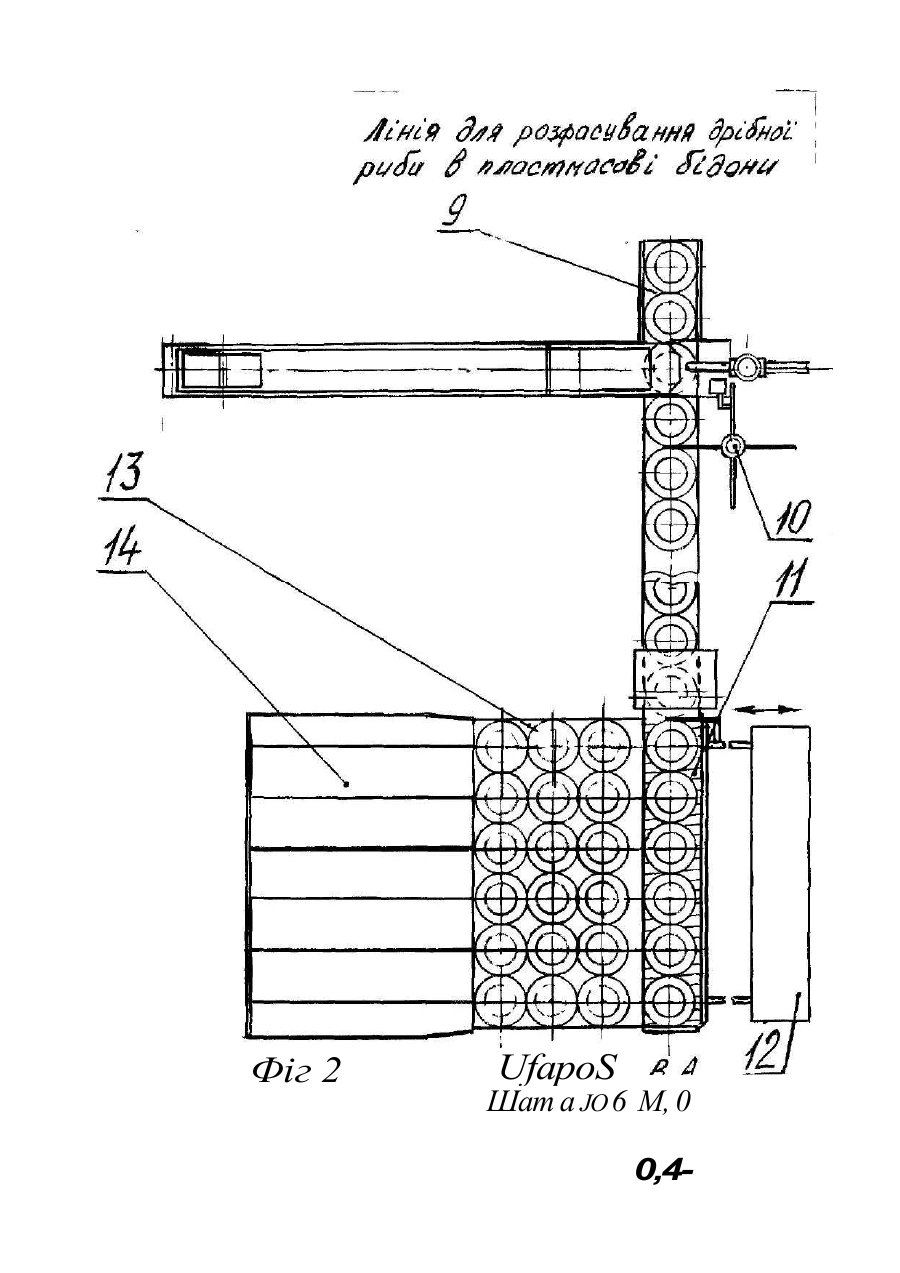

л£> Лїнїя для розфас- рвання дрїбної риби у шіасьіасовї бїдони Винахід відноситься до рибної промисловості'', а саме до обладнання по розфас-тванню дрїбної риби підчас посолу у сучасну пласмасову тару - бідони. Відома лїнїя розтасовування дрїбної щбуі В дерев'яну бочку Сі). Ц Я ЛЇНЇЯ виїцуе конвеєр для подачї порожньої та повної дерев'яної бочки, вузол вагового дозування риби, вїддїл розфас уваяня, привідний рсяьганг-накопичувач. Виявлені наступні недоліки л?нїї: - на операції розфасовування прослїджуеться велика втрата риби з огляду на те, що дозована порція риби (40 кг) гиттєво падає в бочку і розлітається в різні сторони, так як повітря не встигає вийти із бочки; - відсутня механізація вигрузки бочок з конвеєру; - заливання тузлуку виконується вручну, цо призводить до великих за трат часу на ЦІЙ операції у - неекономічне використання тари із-за відсутності віброущільнювача*; - велика кількість (близько 20 чоловік) обслуговуючого персоналу, Зеї перелічені' недоліки дозволяють зробити висновок про те, що відому дїнїю неможливо використовувати для сучасної шіасмасової тари з невеликим дїаиетрок гоша* Б основу винаходу поставлена задача виготовити таку лїнїв розтаскування риби, яка б зменшила втрата риби, дозволила б механізувати процес розвантажування тари з конвеєру ї зиенпила б кількість обслуговушого персоналу. Поставлена задача досягається тин, що в лінії для розкасування лрїбної риби у пласмасовї бідони, яка вклшає конвеєр для " подачї порожньої та повної тари» вузол дозування, розГ>ас-жування риби, зйому тари з конвеєру, вузол розтасовування риби виконаний у вигляді нахиленого сітчастого конвеєру, у верхній частині якого установлено нерухомий вирівнювач для розтятування дозованої порції риби "в стрічку", дозатора тузлуку і віброущільнювача, причому подача риби і тузлуку синхронізовані, а задїяний отабелювач виконаний у вигляді рольганга, ролики якого розміщені під кутом відносно напрямку руху тари, штовхача, накопичувальної площадки, піддона. 2. Виконання вузла розфасовування згаданий чином дозволяє повністю виключити втрати риби, завдяки сітчастому конвеєру і вїброущїльндвачу, який забезпечує поступову подачу риби "стрїч-кой" в тару» Одночасна подача тузлуку з рибою в тару дозволяє змениити час на цп операцію. Введення в лїнїв Бїброущльнйвача призводити до економного використання тари, а введення штабелю-вача з рольгангом, нтовхачек, накопичувальною площадкою ї піддоном дає можливість механізувати вигрузку бідонів з конвеєру, виконання рольгангу з вказаним елементом новизни виклшае нестійкість бідонів при їх групуванні в ряди, тобто підвищує надійність штабелювання. Лінія, що пропонується, пояснюється кресленяш, де фїг.І розфас-^/вальний вузол лінії, фїг.2 - вигляд лінії А - А зі штабелювачем. Л'їнїя для розфасування дрібної риби в пласмасовї бідони мав конвеєр І подачі риби, дозувальну головку 2, розфасовувальний вузол, який складається із нахиленого сітчастого конвеєру 3 з нерухомим вирівнювачем риби 4 під направляшу лійку 5 горловини бідону б, бїля дна якого встановлено віброущільнювач 7, до цього розфас- -увалького вузла відноситься дозатор тузлука Є. Далі" в лінії встановлено конвеєр 9 для подачі" порожньої тари та заповненої, на якиму розташована зірка ю для фіксування бідона б і пта-бел&вач, який складається з рольгангу II з нахиленими роликами, ятовхачеи 12, накопичувальної площадки ІЗ та піддона 14 для бідонів. Правіле лінія наступник чином: дрібна солона риба надходить на конвеєр І подачі риби в дозувальну головку 2, яка видає рибу відваженими порціями до розфаоовального вузла, із дозувальної головки 2 порція риби надходить на похилений сітчастий конвеєр З* Пїд час руху порції риби цей конвеєр з вирівнювачем Ц- забезпечує розтягування риби "в стрічку" визначеної висоти і поступовий рух її в направляючу яійку 5, розміщену над бідоном б, в який одночасно з рибою подають порцію тузлуку із дозатора 8. При цьому час заповнення бідона 6 рибою однаковій о часом заповнення бідона б тузлукоі/, за цей час проводять увільнення риби в бїдонї віброущільнювачем 7» Це дає мохливїстфаксимально ви ко рис то ву вати об'єм тари ї вкклшає втрати ркби пїд час операції її розфве—^ішая. Порожній бідон 6 подається конвеєром 9 (фіг.2) пїд напраьяяшу лійку 5 і фіксується обертової) зіркою 10 в момент наповнення бідону б рибою і тузлукоьі їз дозатора 8. іГїсля заповнен ня бїдона 6 рибою Ґ тузлуком зірка ю автоматично розфїксо:щгеться. Пїд натиском порожніх бїдонїв б зірка Ю приводиться в рух ї наповнена тара відводиться дал Г конвеєром 9. На мїсце заповненої тари по конвеєру 9 подається порожня тара ї цикл заповнення бїдонїв б повторіться. В момент переходу заповненої тари їз пїд лїйхи 5 ї надходкенкя на її мїсце порожньої на сітчастому конвеєрі 3 риба відсутня', тому втрати її виключень Заповнені' бідони б закриваються вручну кризисов:/!* рухають-^ ся тиском тари на рольганг її штабеяювача. Ролики рольганга II мають уклї'н осей обертання по вїдношеннв до руху тари, де дає мокливїсть уникнути нестї'йкостї бїдонїв при їх групуванні в ряди, тобто підвищується надїйнїсть штабелювання» При заповненні рольшнгу II шістьма бідонами 6 вмикасться привід штабелювача ї птовхачем 12 бідони зсовуізгься на накопичувальну площадку ІЗ, при заповненні якої (24 шт.) бідони потраплянь на піддон 14, який транспортується навантажувачем до місця зберїгання. Запропонована лінія має наступні переваги порівняно s прототипом: - економне використання риби і тари; - механїзоване заливання тузлуку; - механізація вигрузки бїдонїв з конвеєру; - скорочення чисельності обслугодушого персоналу до чотирьох чоловїк. Джерело інформації: І. Обладнання для посолу дрібної риби ИІО-ЖІЇ-3, технічний опис ЦПКГБ "Азчерриба",І986р. Фіг 2 UfapoS Шат a JO 6 M, 0 0,4 A-A is. і /І. О. А/. Ф: С. Л
