Дросель регулювальний

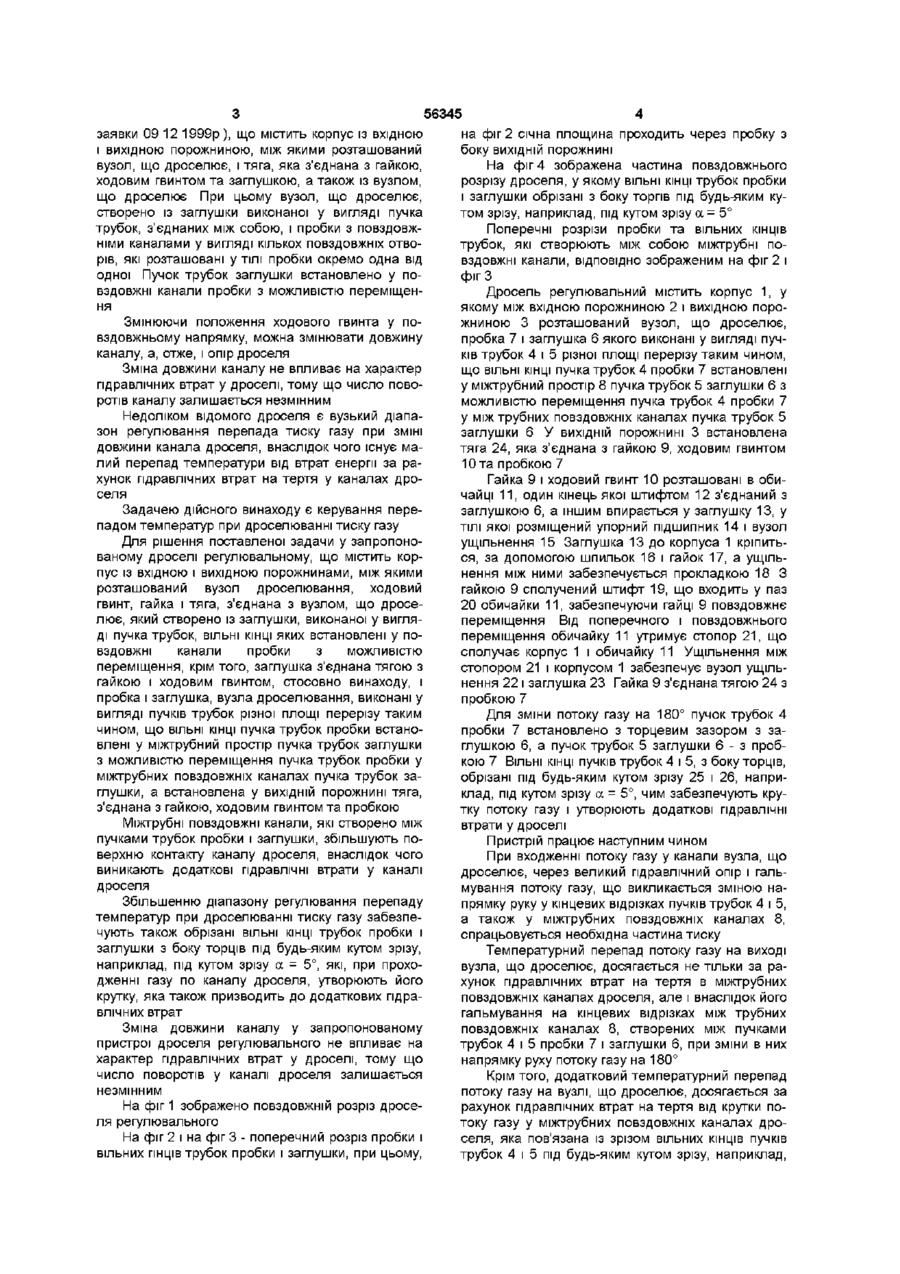

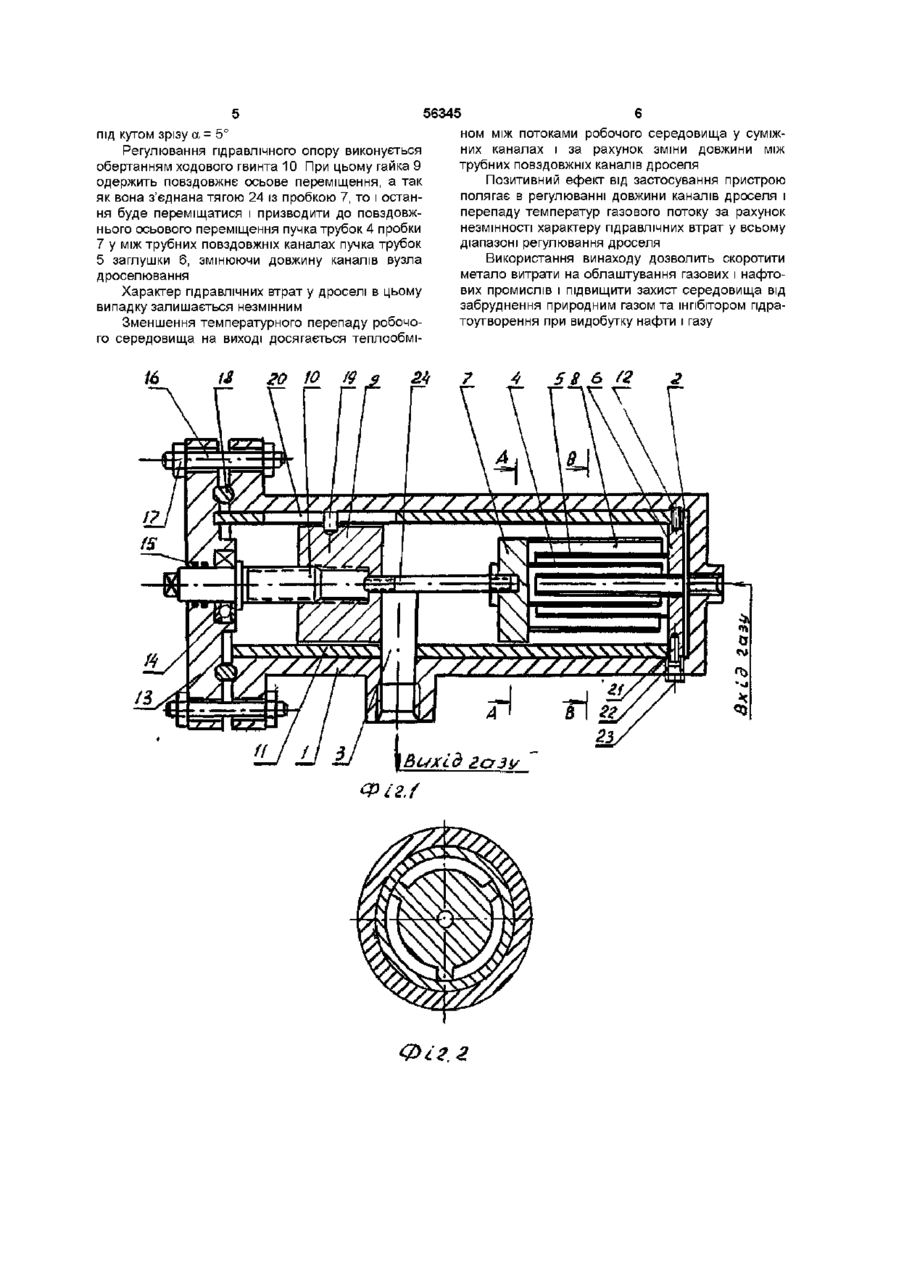

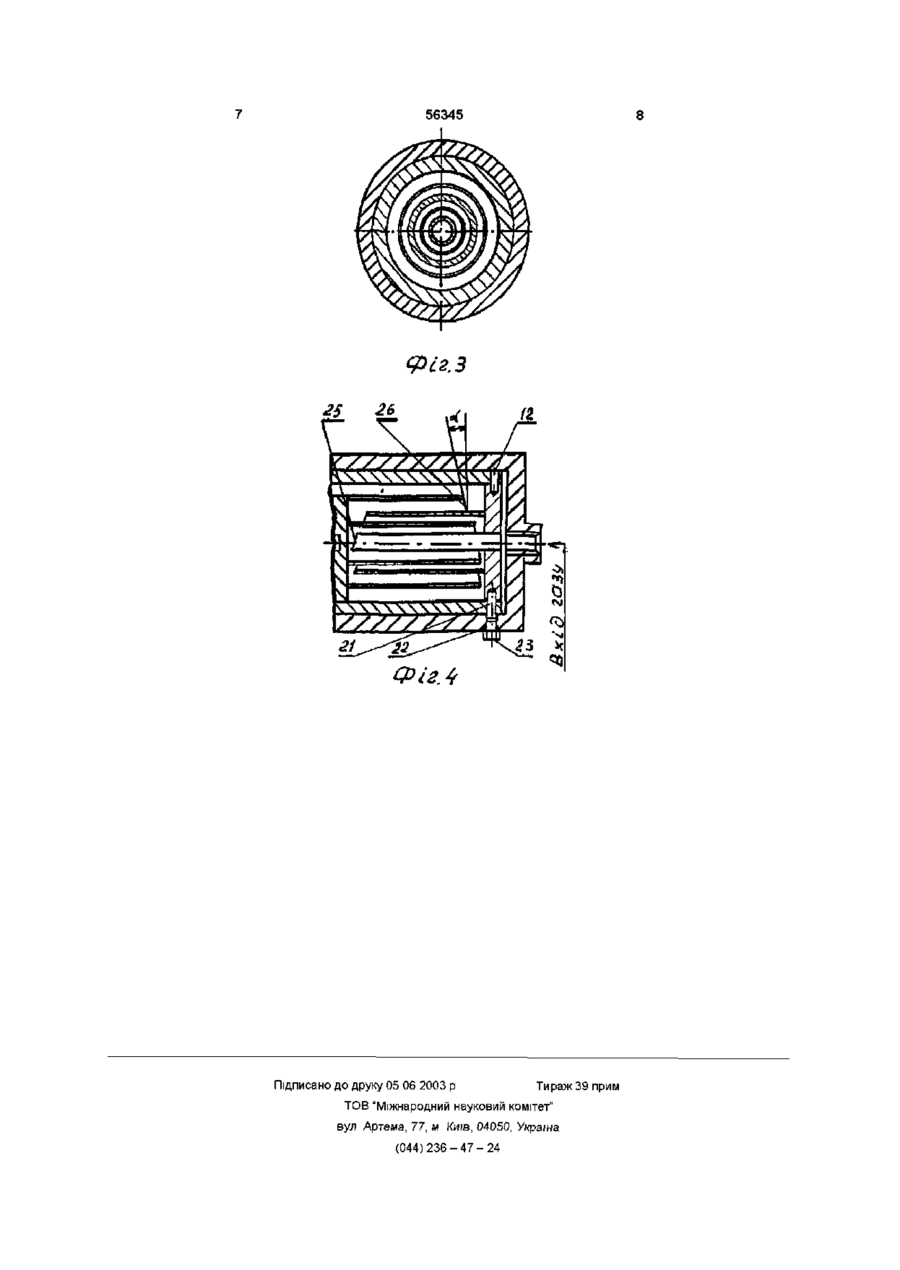

1 Дросель регулювальний, який містить корпус із вхідною і вихідною порожнинами, між якими розташований вузол дроселювання і ходовий гвинт з тягою, з'єднані з вузлом, що дроселює, який створено із пробки з повздовжніми каналами і заглушки, виконаної у вигляді пучків трубок, з'єднаних між собою і встановлених з можливістю переміщення пучка трубок у повздовжніх каналах пробки, який відрізняється тим, що з торцевою заглушкою і пробкою вузла, що дроселює, з'єднані трубки, які розташовані коаксіально одна до одної, ВІЛЬНІ КІНЦІ яких встановлені у міжтрубний простір один одного і створюють між собою повздовжні кільцеви канали 2 Дросель регулювальний по п 1, який відрізняється тим, що ВІЛЬНІ КІНЦІ трубок торцевої заглушки і пробки виконані із скошенням під будь-яким кутом а , наприклад під кутом а = 5° Винахід відноситься до техніки пневмоавтоматики і може бути використаний в газовій і нафтовій промисловості Відомий дросель регулювальний, що містить корпус, у який вмонтується штуцер, складений з набору шайб, який утворює прямоточні канали уздовж корпуса Перша й остання шайби служать для повороту каналу на 180° (див Збірник наукових праць УкрНДІГазу Питання надійності системи газопостачання України, Москва, ВНИОНГ, 1981, с 6-8) Зменшуючи або збільшуючи КІЛЬКІСТЬ проміжних шайб, можна змінювати довжину каналу, а отже, регулювати опір дросельного пристрою Зменшуючи або збільшуючи діаметр отворів у шайбах, можна регулювати продуктивність дросельного пристрою Недоліком такого дроселя є то, що зміна довжини каналу, і як слідство, регулювання його опору, зв'язана із відключенням технологічної лінії і викидом газу з корпуса дросельного пристрою в атмосферу Це призводить до забруднення середовища природним газом, тимчасовому припиненню подачі газу і порушенню технологічного процесу Відомий також дросель регулювальний по патенту Російської Федерації № 2013797 кл 5G 05 Д 7/01, що містить корпус із вхідною і вихідною по рожнинами, між якими розташований вузол, що дроселює, і регулюючий шток, з'єднаний із вузлом, що дроселює При цьому вузол, що дроселює, виконано у вигляді порожньої циліндричної пробки, утворююча поверхня якої має подовжні і поперечні канали, з'єднані радіальними отворами Радіальні отвори розміщені в одній поперечній площині перетину пробки, а регулюючий шток оснащений отвором, що з'єднує порожнину пробки з одним із радіальних отворів Пробка виконана у вигляді пучка трубок, з'єднаних торцевими заглушками Змінюючи положення штока що до осі в поперечному напрямку і поєднуючи отвір штока з радіальними отворами пробки, можна змінювати довжину каналу, а, отже, і опір дроселя Недоліком відомого дроселя є порушення процесу гальмування потоку при ЗМІНІ ДОВЖИНИ каналу, а при цьому число поворотів потоку газу або зменшується, або збільшується, це призводить до зміни технологічного процесу, що виражається у відхиленнях від ізотермічного дроселювання Найближчим аналогом - прототипом є дросель регулювальний за заявкою Дочірній компанії "УкрГазвидобування" український науково-дослідний інститут природних газів УкрНДІГаз (філія), Реєстраційний номер заявки 99126704 (дата подання О ю ^ СО (О ю 56345 заявки 09 12 1999р), що містить корпус із вхідною на фіг 2 січна площина проходить через пробку з і вихідною порожниною, між якими розташований боку ВИХІДНІЙ порожнині вузол, що дроселює, і тяга, яка з'єднана з гайкою, На фіг 4 зображена частина повздовжнього ходовим гвинтом та заглушкою, а також із вузлом, розрізу дроселя, у якому ВІЛЬНІ КІНЦІ трубок пробки що дроселює При цьому вузол, що дроселює, і заглушки обрізані з боку торгів під будь-яким кустворено із заглушки виконаної у вигляді пучка том зрізу, наприклад, під кутом зрізу а = 5° трубок, з'єднаних між собою, і пробки з повздовжПоперечні розрізи пробки та вільних КІНЦІВ німи каналами у вигляді кількох повздовжніх отвотрубок, які створюють між собою міжтрубні порів, які розташовані у ТІЛІ пробки окремо одна від вздовжні канали, ВІДПОВІДНО зображеним на фіг 2 і одної Пучок трубок заглушки встановлено у пофіг З вздовжні канали пробки з можливістю переміщенДросель регулювальний містить корпус 1, у ня якому між вхідною порожниною 2 і вихідною пороЗмінюючи положення ходового гвинта у пожниною 3 розташований вузол, що дроселює, вздовжньому напрямку, можна змінювати довжину пробка 7 і заглушка 6 якого виконані у вигляді пучканалу, а, отже, і опір дроселя ків трубок 4 і 5 різної площі перерізу таким чином, що ВІЛЬНІ КІНЦІ пучка трубок 4 пробки 7 встановлені Зміна довжини каналу не впливає на характер у міжтрубний простір 8 пучка трубок 5 заглушки 6 з гідравлічних втрат у дроселі, тому що число повоможливістю переміщення пучка трубок 4 пробки 7 ротів каналу залишається незмінним у між трубних повздовжніх каналах пучка трубок 5 Недоліком відомого дроселя є вузький діапазаглушки 6 У ВИХІДНІЙ порожнині 3 встановлена зон регулювання перепада тиску газу при ЗМІНІ тяга 24, яка з'єднана з гайкою 9, ходовим гвинтом довжини канала дроселя, внаслідок чого існує маЮта пробкою 7 лий перепад температури від втрат енергії за рахунок гідравлічних втрат на тертя у каналах дроГайка 9 і ходовий гвинт 10 розташовані в обиселя чайці 11, один кінець якої штифтом 12 з'єднаний з Задачею дійсного винаходу є керування перезаглушкою 6, а іншим впирається у заглушку 13, у падом температур при дроселюванні тиску газу ТІЛІ якої розміщений упорний підшипник 14 і вузол ущільнення 15 Заглушка 13 до корпуса 1 кріпитьДля рішення поставленої задачи у запропонося, за допомогою шпильок 16 і гайок 17, а ущільваному дроселі регулювальному, що містить корнення між ними забезпечується прокладкою 18 3 пус із вхідною і вихідною порожнинами, між якими гайкою 9 сполучений штифт 19, що входить у паз розташований вузол дроселювання, ходовий 20 обичайки 11, забезпечуючи гайці 9 повздовжнє гвинт, гайка і тяга, з'єднана з вузлом, що дросепереміщення Від поперечного і повздовжнього лює, який створено із заглушки, виконаної у вигляпереміщення обичайку 11 утримує стопор 21, що ді пучка трубок, ВІЛЬНІ КІНЦІ ЯКИХ встановлені у посполучає корпус 1 і обичайку 11 Ущільнення між вздовжні канали пробки з можливістю стопором 21 і корпусом 1 забезпечує вузол ущільпереміщення, крім того, заглушка з'єднана тягою з нення 22 і заглушка 23 Гайка 9 з'єднана тягою 24 з гайкою і ходовим гвинтом, стосовно винаходу, і пробкою 7 пробка і заглушка, вузла дроселювання, виконані у вигляді пучків трубок різної площі перерізу таким Для зміни потоку газу на 180° пучок трубок 4 чином, що ВІЛЬНІ КІНЦІ пучка трубок пробки встанопробки 7 встановлено з торцевим зазором з завлені у міжтрубний простір пучка трубок заглушки глушкою 6, а пучок трубок 5 заглушки 6 - з пробз можливістю переміщення пучка трубок пробки у кою 7 ВІЛЬНІ КІНЦІ пучків трубок 4 і 5, з боку торців, міжтрубних повздовжніх каналах пучка трубок заобрізані під будь-яким кутом зрізу 25 і 26, наприглушки, а встановлена у ВИХІДНІЙ порожнині тяга, клад, під кутом зрізу а = 5°, чим забезпечують круз'єднана з гайкою, ходовим гвинтом та пробкою тку потоку газу і утворюють додаткові гідравлічні втрати у дроселі Міжтрубні повздовжні канали, які створено між пучками трубок пробки і заглушки, збільшують поПристрій працює наступним чином верхню контакту каналу дроселя, внаслідок чого При входженні потоку газу у канали вузла, що виникають додаткові гідравлічні втрати у каналі дроселює, через великий гідравлічний опір і гальдроселя мування потоку газу, що викликається зміною наЗбільшенню діапазону регулювання перепаду прямку руку у кінцевих відрізках пучків трубок 4 і 5, температур при дроселюванні тиску газу забезпеа також у міжтрубних повздовжніх каналах 8, чують також обрізані ВІЛЬНІ КІНЦІ трубок пробки і спрацьовується необхідна частина тиску заглушки з боку торців під будь-яким кутом зрізу, Температурний перепад потоку газу на виході наприклад, під кутом зрізу а = 5°, які, при проховузла, що дроселює, досягається не тільки за радженні газу по каналу дроселя, утворюють його хунок гідравлічних втрат на тертя в міжтрубних крутку, яка також призводить до додаткових гідраповздовжніх каналах дроселя, але і внаслідок його влічних втрат гальмування на кінцевих відрізках між трубних повздовжніх каналах 8, створених між пучками Зміна довжини каналу у запропонованому трубок 4 і 5 пробки 7 і заглушки 6, при зміни в них пристрої дроселя регулювального не впливає на напрямку руху потоку газу на 180° характер гідравлічних втрат у дроселі, тому що число поворотів у каналі дроселя залишається Крім того, додатковий температурний перепад незмінним потоку газу на вузлі, що дроселює, досягається за На фіг 1 зображено повздовжній розріз дросерахунок гідравлічних втрат на тертя від крутки поля регулювального току газу у міжтрубних повздовжніх каналах дроселя, яка пов'язана із зрізом вільних КІНЦІВ пучків На фіг 2 і на фіг 3 - поперечний розріз пробки і трубок 4 і 5 під будь-яким кутом зрізу, наприклад, вільних ГІНЦІВ трубок пробки і заглушки, при цьому, під кутом зрізу а = 5° Регулювання гідравлічного опору виконується обертанням ходового гвинта 10 При цьому гайка 9 одержить повздовжнє осьове переміщення, а так як вона з'єднана тягою 24 із пробкою 7, то і остання буде переміщатися і призводити до повздовжнього осьового переміщення пучка трубок 4 пробки 7 у між трубних повздовжніх каналах пучка трубок 5 заглушки 6, змінюючи довжину каналів вузла дроселювання Характер гідравлічних втрат у дроселі в цьому випадку залишається незмінним Зменшення температурного перепаду робочого середовища на виході досягається теплообмі16 а 56345 ном між потоками робочого середовища у суміжних каналах і за рахунок зміни довжини між трубних повздовжніх каналів дроселя Позитивний ефект від застосування пристрою полягає в регулюванні довжини каналів дроселя і перепаду температур газового потоку за рахунок незмінності характеру гідравлічних втрат у всьому діапазоні регулювання дроселя Використання винаходу дозволить скоротити метало витрати на облаштування газових і нафтових промислів і підвищити захист середовища від забруднення природним газом та інгібітором пдратоутворення при видобутку нафти і газу 20 ю 5 8 6 Г2 / / У / / Фіг./ Фіг, 2 /А// 56345 Фіг, З Фіг Л Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
