Машина для набризк-бетону

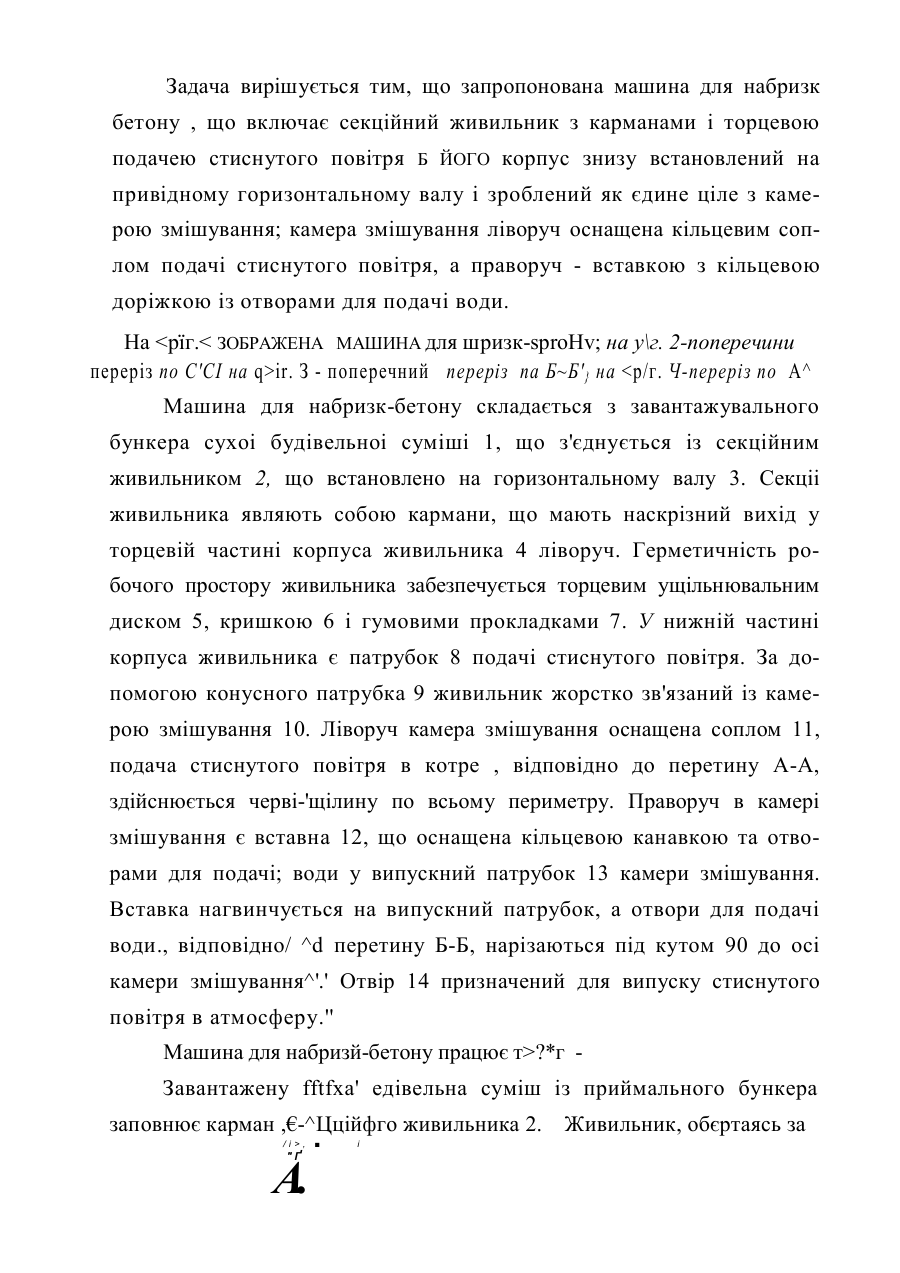

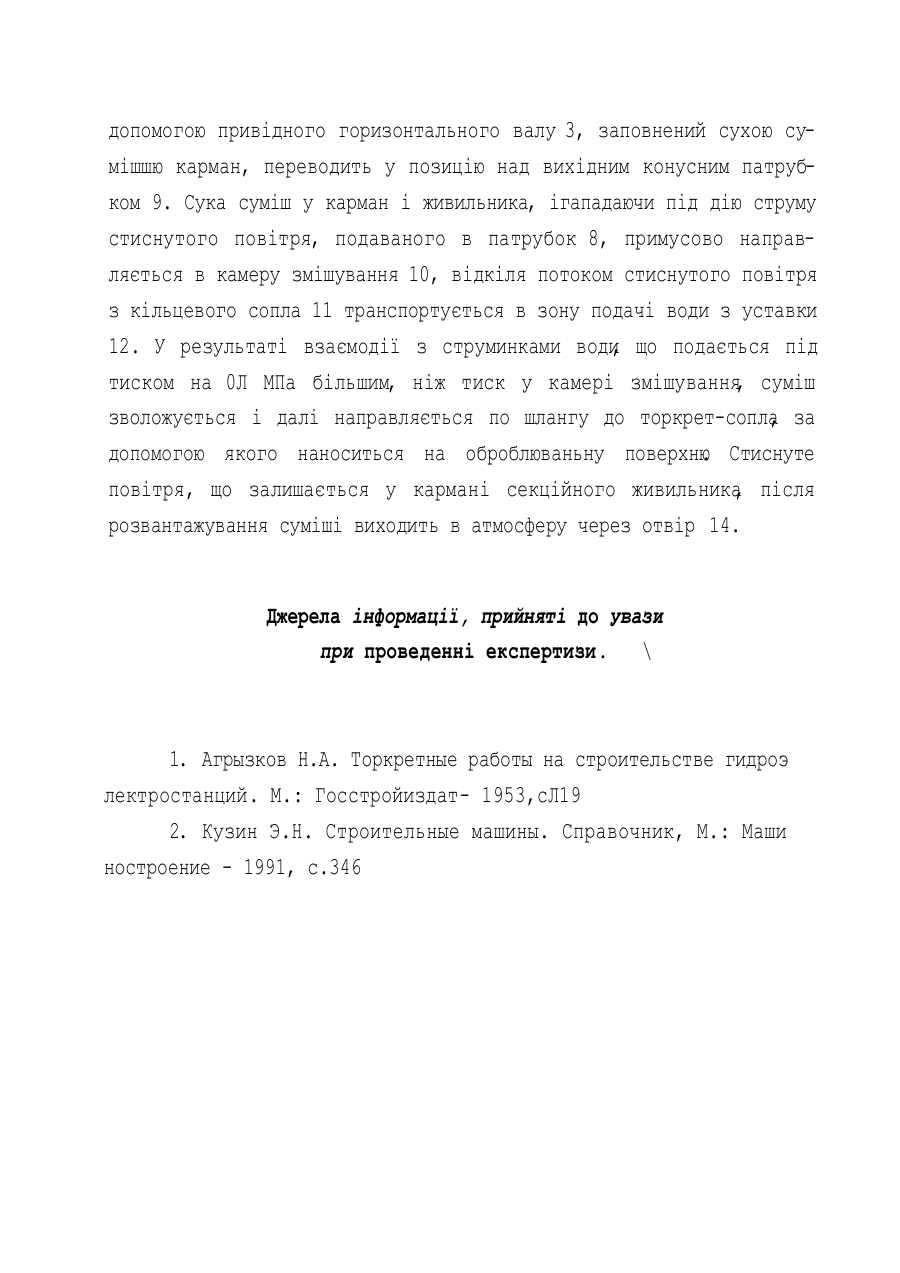

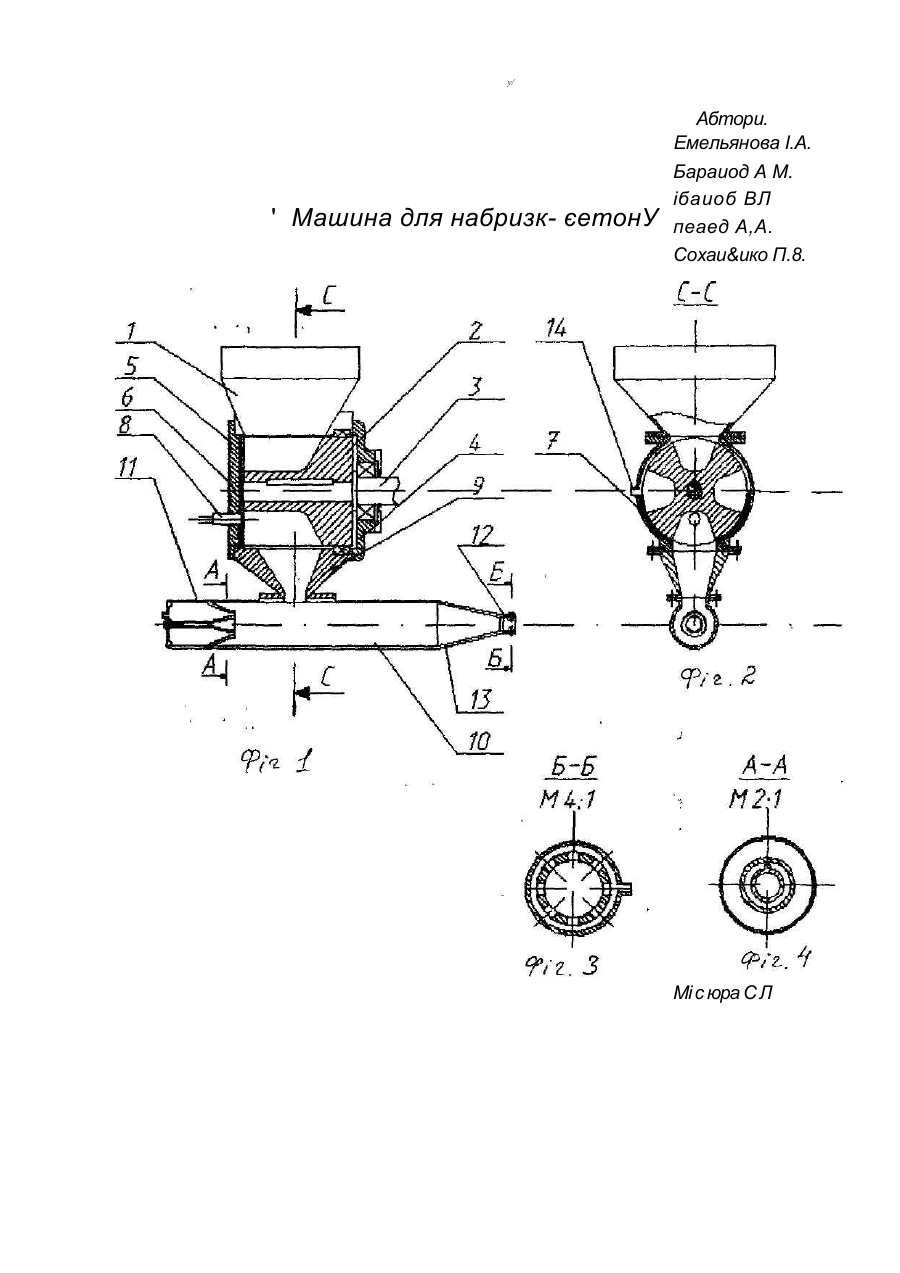

МІЖ 6 В23Б 13/02 ' ШШИНА ДЛЯ ЯЛБРНЖ-КЕГОЯУ. Винахід належить до будівництва і будівельної індустрії і може бути використаний лри будівництві тунелів і гідротехнічних споруд, для гідроізоляції поверхонь, замазування швів, ремонту бетонних споруд, безопалубочного бетонування. Відомо установка для набризку (торкретування) будівельної суміші, що містить робочу камеру з періодичною загрузкою із ворон ки сухоі суміші, дозатора з приводом, пневмосистеми, матеріального шланга із соплом, водяним і повітряним рукавами [13. Недоліком установки є періодичність роботи, збільшений відскок крупного заповнювача БІД торкретуемоі поверхні, незручність керування торкрет-соплом. Відомо також машина для набризк-бетону безперервної діі , включаюча приймальний бункер сухоі суміші, живильник барабанного типу на приводному валу та систему, що дозволяє подавати суміш за допомогою стиснутого повітря С23. Однак така установка не дозволяє знизити величину відскоку крупного заповнювача. Спостерігаються відпливи стиснутого повітря в період шлюзування суміші, що приводить до падіння тиску і, в остаточному підсумку, до погіршення умов іі транспортування і зменшенню продуктивності. Крім того, складність конструкції і велика металоемність знижують надійність установки. .' За основу винаходу поставлена задача створити машину для набризк-бетону спрощеної і надійної конструкції, що дозволяє поліпшити процес торкретування за рахунок зниження величини відскоку і тим самим підвищити фізико-механічні властивості нанесеного торкрет-покриття. Задача вирішується тим, що запропонована машина для набризк бетону , що включає секційний живильник з карманами і торцевою подачею стиснутого повітря Б ЙОГО корпус знизу встановлений на привідному горизонтальному валу і зроблений як єдине ціле з камерою змішування; камера змішування ліворуч оснащена кільцевим соплом подачі стиснутого повітря, а праворуч - вставкою з кільцевою доріжкою із отворами для подачі води. На , "Ґ А. і допомогою привідного горизонтального валу 3, заповнений сухою сумішшю карман, переводить у позицію над вихідним конусним патрубком 9. Сука суміш у карман і живильника, ігападаючи під дію струму стиснутого повітря, подаваного в патрубок 8, примусово направляється в камеру змішування 10, відкіля потоком стиснутого повітря з кільцевого сопла 11 транспортується в зону подачі води з уставки 12. У результаті взаємодії з струминками води що подається під , тиском на 0Л МПа більшим, ніж тиск у камері змішування суміш , зволожується і далі направляється по шлангу до торкрет-сопла за , допомогою якого наноситься на оброблюваньну поверхню Стиснуте . повітря, що залишається у кармані секційного живильника після , розвантажування суміші виходить в атмосферу через отвір 14. Джерела інформації, прийняті до увази при проведенні експертизи. \ 1. Агрызков Н.А. Торкретные работы на строительстве гидроэ лектростанций. М.: Госстройиздат- 1953,сЛ19 2. Кузин Э.Н. Строительные машины. Справочник, М.: Маши ностроение - 1991, с.346 у/ ' Машина для набризк- єетонУ Абтори. Емельянова I.A. Бараиод А М. ібаиоб ВЛ пеаед А,А. Сохаи&ико П.8. Мі с юра С Л
