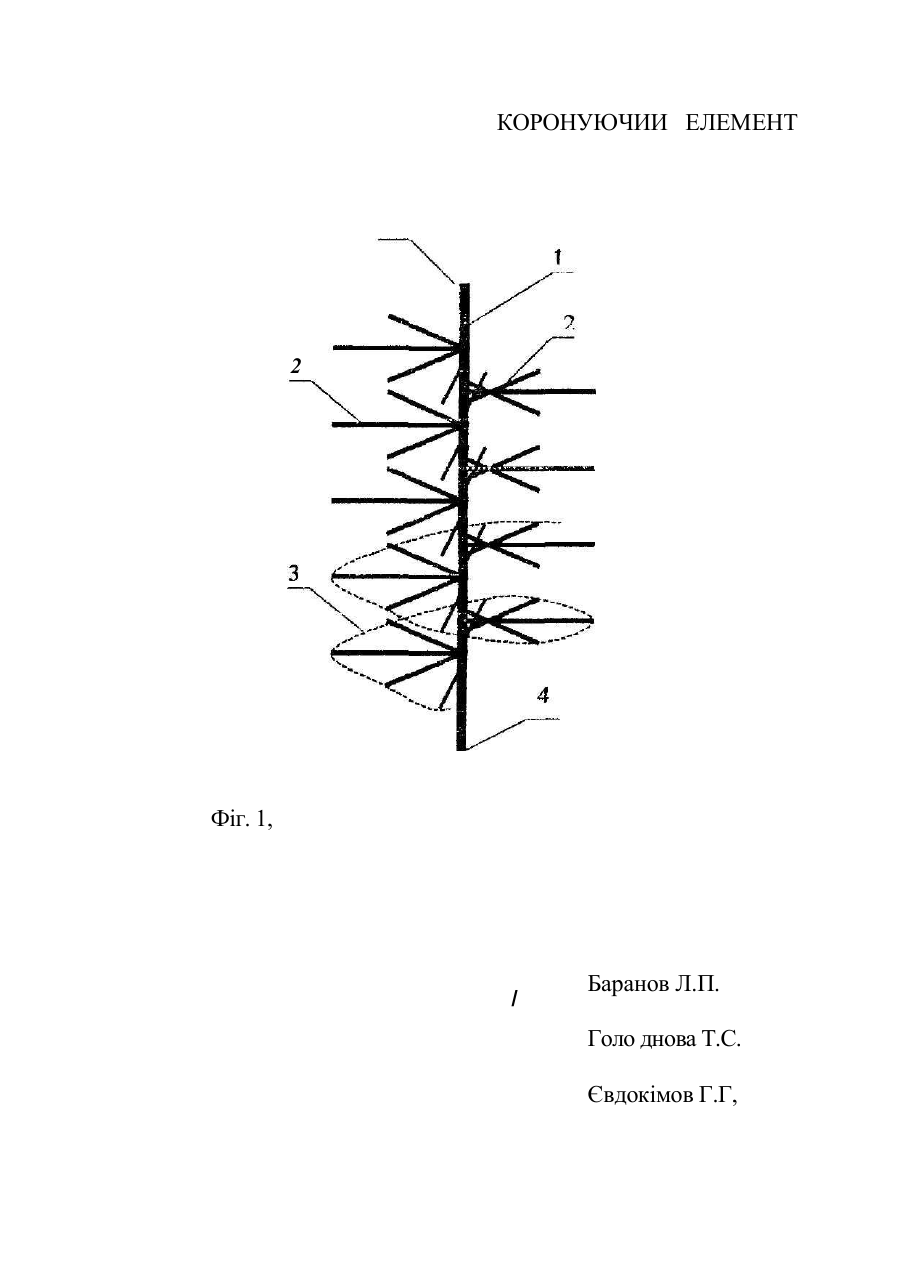

Коронуючий елемент

МГЖ В 03 С 3/86 Коронуючий елемент Винахід належить до електронно-іонної технології та може бути застосовано у електрофільтрах до тонкої очистки газів різноманітних виробництв Відомий коронуючий лружівний елемент, велика кількість котрих застосована у емітерному пристрії до електростатичного сепаратору (Заявка ФРН № 1557001, МПК В 03 С 3/86,1980 р.). У емітерному пристрії коронуючі пружівні елементи обладновані спеціальними розкріплювальними засобами, що дозволяє їх фіксувати під дією власної розтятувальної сили. Розміри розкріплювальних отворів підібрані таким чином, що кінці коронуючих елементів щільно прилягають до зовнішньої поверхні коронуючих рам та жорстко фіксуються у цьому стані з можливістю звільнення. Уся поверхня відомого коронуючого пружівного елементу служить для створення стримерів та формування чехлів коронного розряду. Внаслідок цього, якщо для виготовлення пружівних елементів застосовувати дріт необхідного діяметру для підтримання інтенсивного коронного розряду, електроерозія поверхні призводе до порушення їх цілісті та, відпдвідно, до короткого замкнення між активними деталями емітерного пристрія. Промисловий досвід показує, що пружівні елементи, виготовлені з дріту навіть діяметрами 2 . 3 мм, не можуть забеспечити одночасно високу напруженість сильного електричного поля та інтенсивний коронний розряд в умовах запиленого середовища. Найбіль близьким ча технічною суттю та досягнанному технічному результату до заявленого є коронуючий елемент у вигляді тримального стриженя з фіксованими та розподіленими по вісі розрядними виступами, котрі застосовані в електрофільтрі по патену США № 5254155, МГЖ В 03 С 3/41, 1993р. Коронуючі елементи обладнані розрядними виступами, котрі об'єднані у групи по шість виступів в кожній. Об'єднані групи розташовані по периметру тримального стриженя під кутом один до одного, притому пари виступів, повернені до осаджувштьних електродів, утворюють кути 60°, а їх кінці рівновіддалені від осаджувальиих електродів. У коронуєчему елементі - прототипі наявність фіксованих розрядних виступів на тримальному стрижені дозволяє забеспечувати досить інтенсивну електронно-юнну технологію очистки газів у електрофільтрі. Але для цього необхідне майже суцільне розташування по вісі тримального стриженя розрядних груп. Однак, таке фіксування утруднено. З другого боку така конструкція стане непрозорою для очищаемого середовища, а істотний лобовий опір призведе до недозарядої зважених і вердих часток у газах, особливо їх високодисперсних фракцій. У сукупності ці труднощі перешкоджують високій ефективності електростатичного пилоуловлювання в електрофільтрі. В основу винахіду що заявляється поставлена задача створення умов інтенсивної електронно-іонної технолопї шляхом збільшення щільністі чехлів коронного розряду по довжині коронуючого елементу та наступної зарядки всієї сукупності зважених твердих часток. Це забеспечить тонку промислову та санітарну очистку газів різноманітних виробництв. Для здійснення встановленої задачі у заявляемому коронуючему елементі розрядні виступи розташовані суцільно по вісі тримального стриженя, при тому їх кінці формують розрядну гвинтову лінію. Кривизна та кручення сформованої розрядної гвинтової лініії визначаються електрофізичними властивостями очищувальних промислових та санітарних газів. Причинно-наслідковий зв'язок між сукупністю істотних ознак заявляемого винаходу та досягаємим технічним результатом полягає в наступному. Розташовання розрядних виступів по вісі тримального стриженя та формування їхніми кінцями розрядної гвинтової лінії дозволяють рівномірно розподілити чехли коронного розряду по всієї довжині коронуючого елемента Прозорість заявляемого коронуючого елемента забезпечує вільну турбулентну діфузію всієї сукупності зважених твердих часток в зоні з найвісчею напруженістю сильного електричного полю, в т.ч. у чехлі коронного розряд>'. У ціх умовах перебування очищуємого середовища беспосередно поблизу поверхні коронуючого електроду гарантує зарядку усіх зважених часток до найбідьших величин їх зарядів. У сукупності істотні ознаки заявляемого коронуючого елементу за рахунок створення умов інтенсивної електронно-іонноі технології забеспечують тонку промислову та санітарну електро очистку газів різноманітних виробництв. Перелік фігур креслень Фігура 1. Загальний вигляд заявляемо! конструкції коронуючого елементу. Фігура 2. Загальний вигляд гтристрію з інтенсивною електронно-їояною технологією з коронуючими елементами заявляємо* конструкції На фігурі 1 наведен загальний вигляд вигляд заявляемо! конструкції коронуючого елементу. Коронуючий елемент містить тримальний стрижень І, на якому укріплюють розрядні виступи однакової довжини 2 Розрядні виступи розташовують так, що їх кінці формують розрядну гвинтову лінію 3. Кінці коронуючих елементів виконані розкріплювальними нарізевими з'єднинами 4 для їх фіксування у напрямниках. Коронуючий елемент працює таким чином (див. Фіг 2). У пристрії з інтенсивною електронно-іонною технологією коронуючі елементи заявляємої конструкції 1 за допомогою розкрігоповальних з'сднин фіксуються у напрямниках та рядами розташовиваються між газопроникними осаджувальними електродами 2. Оваджувальні газопроникні електроди 2 попарно у шаховому порядку з боку вхіду та вихіду очищаемого середовища з'єднані аеродинамічними перегородками З, що створює працюючий канал 4 з розподіляючими комірками між осаджувальними елементами 5. На коронуючі елементи підводиться спямований електричний струм високої напруги (на фіг.2 - не показано). Швидкість очищаемого середовища із-за наявністі аеродинамічних перегородків 3 значно збільшується, внаслідок чого у каналах 4 створюється Енсокотурбулнзованнй потік (з числом Реннольдссу понад 1МЮ). Висока швидкість потіку та електричний вітер визначають найвисчий коефіцієнт турбулентної діфузії- завдяки котрому уся сукупність зважених твердих часток з великою імовірністю проникають у зону з критичною пробивною напруж ністю сильного електричного полю тачехламн уншолярного коронного розряду. Прндбаваючн заряди найбільших величин уся сукупність зважених часток, у тому числі її високодисперсна фракція, під діянням сил електричною полю та аеродинамічних сил транспортується до заземлених осаджувапьннх електродів. Поблизу поверхні осаджувальних елементів рух очищаемого середовища, розділеного на множину окремих струмшів, відбувається у ламінарному режимі з низькою швидкістю. Такий зоргаянзоЕаний рух гарантує максимальний виділ заряджених часток з тазового середовища та виключає зрив осадженого пилу. Таким чином, здійснений за допомогою коронуючих елементів заяБляємоі конструкції пристрій з інтенсивною електронно-іокною технологією забезпечує тонке промислове га санітарне очищення газів різноманітних виробництв. КОРОНУЮЧИИ ЕЛЕМЕНТ 2 Фіг. 1, / Баранов Л.П. Голо днова Т.С. Євдокімов Г.Г, КОРОНУЮЧИЙ ЕЛЕМЕНТ Вхід газів : Вихід газів Фіг. 2 Баранов Л.П. ГолодноваТ.С. Євдокімов Г.Г.
