Гідромеханічна установка-перетворювач

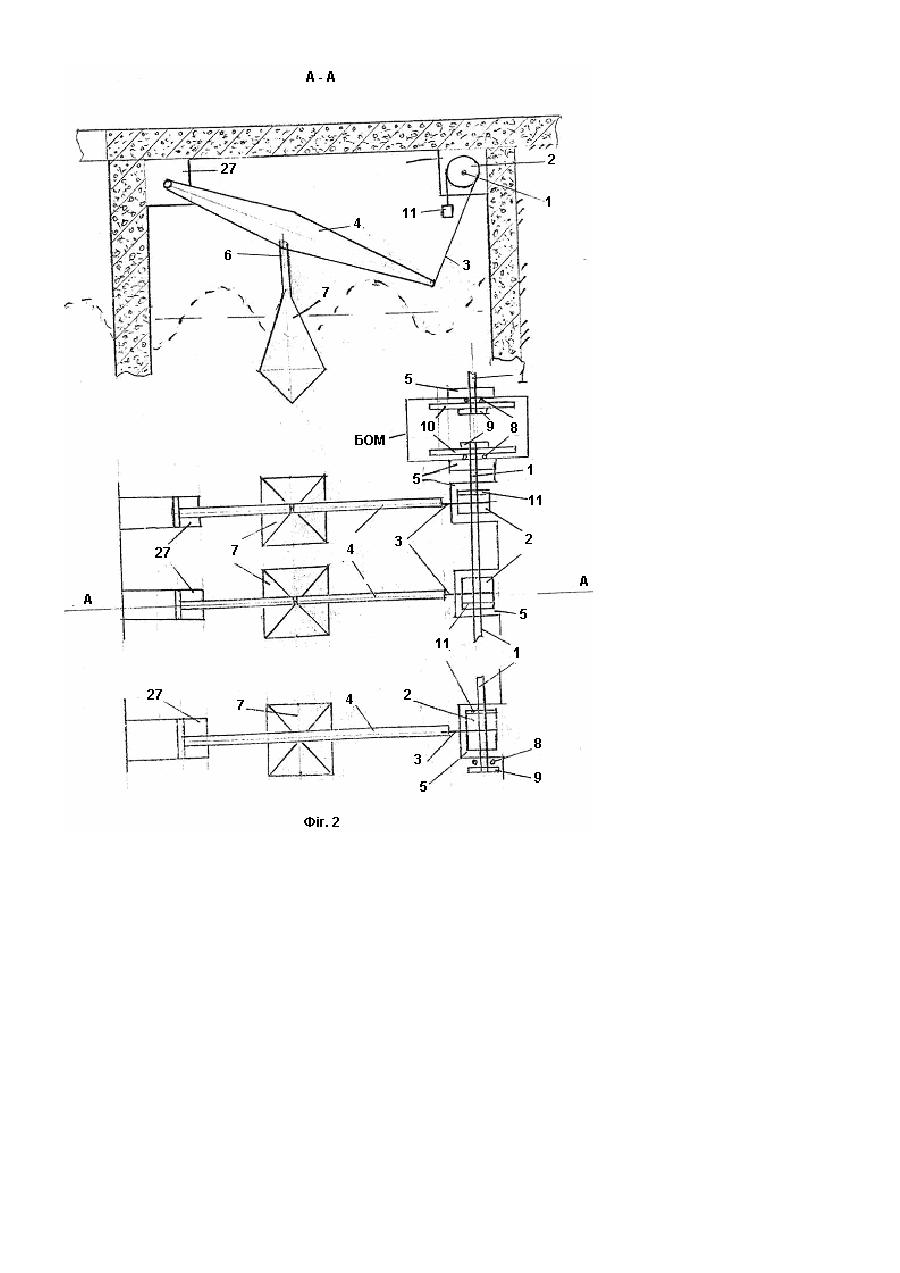

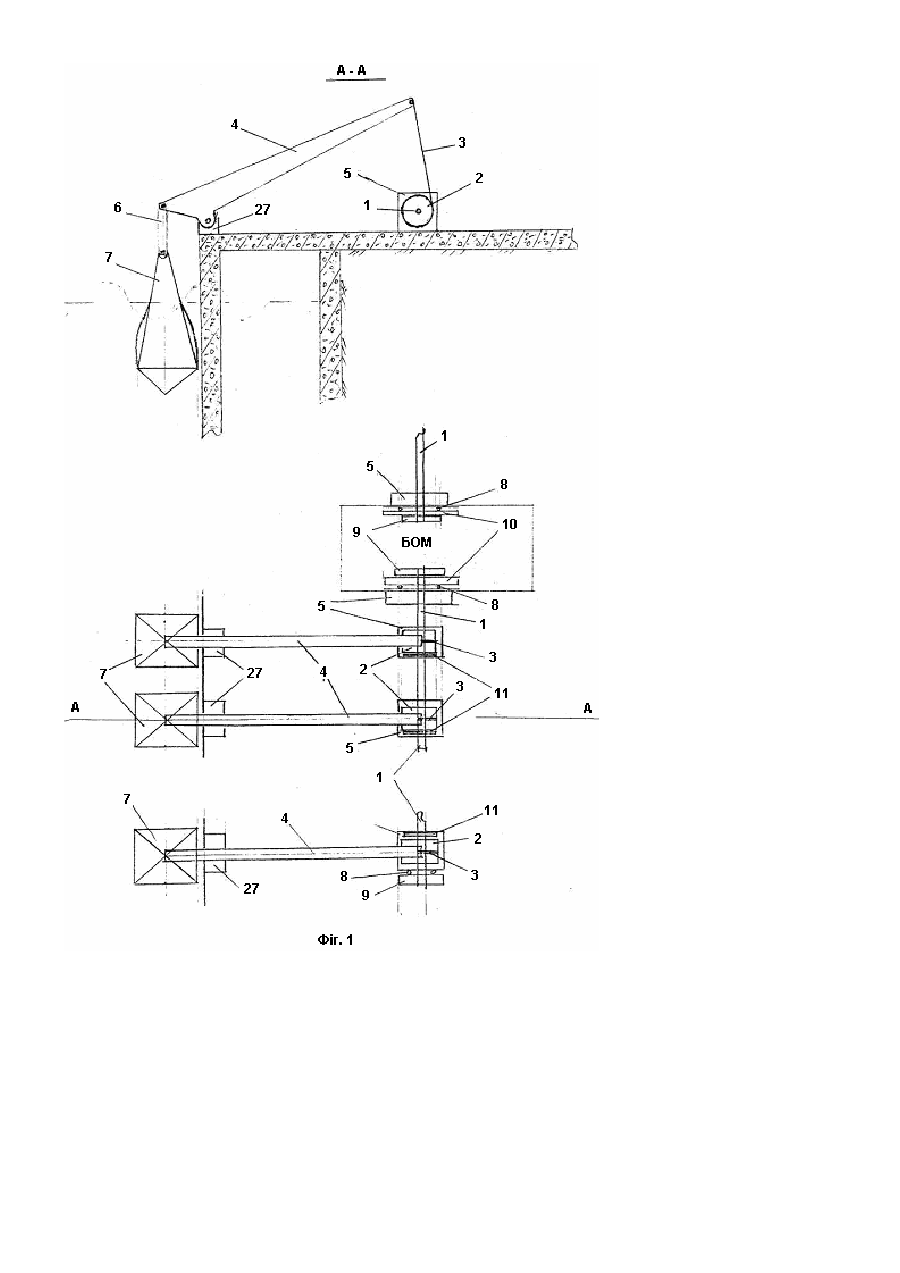

Корисна модель відноситься до гідроенергетики і може бути використаний як альтернативне джерело механічної роботи в електроенергетиці та суднобудуванні. Відомі гідротурбінні та інші установки, що перетворюють потенціальну енергію гідростатичного напору в механічну роботу [див. Авторське свідоцтво (19) SU(II) 1606731 А1]. Вказана конструкція вибрана прототипом. Прототип співпадає з винаходом, який заявляється, в тому, що містить спільні ознаки: - перетворює потенціальну енергію гідростатичного напора рідини в механічну роботу - вал, - робоче колесо. Але конструкція відомої гідротурбінної установки пeретворює потенціальну енергію гідростатичного напора істотних величин. В основу корисної моделі поставлена задача створити установку, відмінну тим, що за рахунок поплавків і різноплечих балок, а також іншого конструктивного виконання перетворювача в цілому, забезпечити перетворення потенціальної енергії гідростатичного напора рідини незначних величин (морських і річних хвиль) в механічну роботу. Поставлена задача розв'язана в конструкції гідромеханічної установки, перетворювачі, яка містить гнучкі вали, робочі колеса, обгонні муфти, зворотні механізми, гнучкі тяги, поплавки, опорні підшипники, поперечні фіксатори, блок відбору потужності. Новим у винаході, який заявляється, є наступні ознаки: - компресорний зонт; - трубопровід; - зворотній клапан; - турбіна; - робоча лопасть; - перепускне вікно; - направляюче колесо; - вертикальна опора; - робоча шестерня; - ведома шестерня; - вал ведомої шестерні; - радіальна опора. Заявлений результат досягається завдяки сукупності ознак, тому проводити аналіз причинно-наслідкових зв'язків недоцільно. На схемах Фіг.1, Фіг.2 зображена гідромеханічна установка, перетворювач , що містить гнучкі вали (1) на які насаджені обгонні муфти (2) забезпечені зворотніми механізмами (11) розміщеними в опорних тумбах обгонних муфт (5) з'єднані гнучкими тягами (3) з балками (4) що закріплені шарнірно на опорних тумбах балок (27) і короткими плечами через жорсткі тяги (6) з'єднані з поплавками (7), а вільні кінці гнучких валів забезпечені жорстко закріпленими поперечними фіксаторами (9) і опорними підшипниками (8), в блоці відбору потужності (БОМ) на гнучких валах жорстко закріплені робочі колеса (10). На схемі Фіг.3 зображена гідромеханічна установка, перетворювач що містить компресорні зонти (12) обладнані трубопроводами (13) укомплектованими подаючими (14) та напорними (15) зворотніми клапанами підключеними до головного трубопровода (16). Порядок роботи гідромеханічної установки, перетворювача. Внаслідок питомої ваги поплавків (7) r =0,6-0,8 та їх форми, залишаючись на поверхні води вони реагують на вертикальну складову руху хвилі і повторюють її передаючи цей рух через жорсткі тяги (6) балками (4) які в силу різних плечей збільшують амплітуду і через гнучкі тяги (3) передають через обгонні муфти (2) силу ваги поплавків (7) що опускаються гнучким валам (1) які в блоці відбору потужності забезпечені жорстко закріпленими робочими колесами (10) з яких і знімається сумарна работа ваги поплавків що опускаються (7). Поплавки (7) ,що піднімаються зменшують натяг гнучких тяг (3), які за допомогою зворотніх механізмів (11) намотуються на обгонні муфти (2). По п.4 зміна висоти водяного стовпа тягне за собою зміну тиску під компресорними зонтами (12) де при падінні тиску відкриваються подаючі зворотні клапани (14) впускаючи через трубопроводи (13) в порожнину зовнішнє середовище при закритих напорних зворотніх клапанах (15), а при рості тиску відкриваються напорні зворотні клапани (15) та закриваються подаючі зворотні клапани (14) зовнішнє середовище з підвищеним тиском подається в основний трубопровід (16) та направляється через блок відбору потужності до споживача.
