Установка для купання овець
Формула / Реферат
Установка для купання овець, що містить ванну із занурювачем і поплавком, яка відрізняється тим, що на ванні розміщена рухома годівниця, виконана з можливістю маятникоподібного руху, а занурювач виконано у вигляді площадки з жорстко закріпленим поплавком, причому один торець площадки з'єднаний шарнірно з торцем ванни, а другий - з рухомою годівницею.

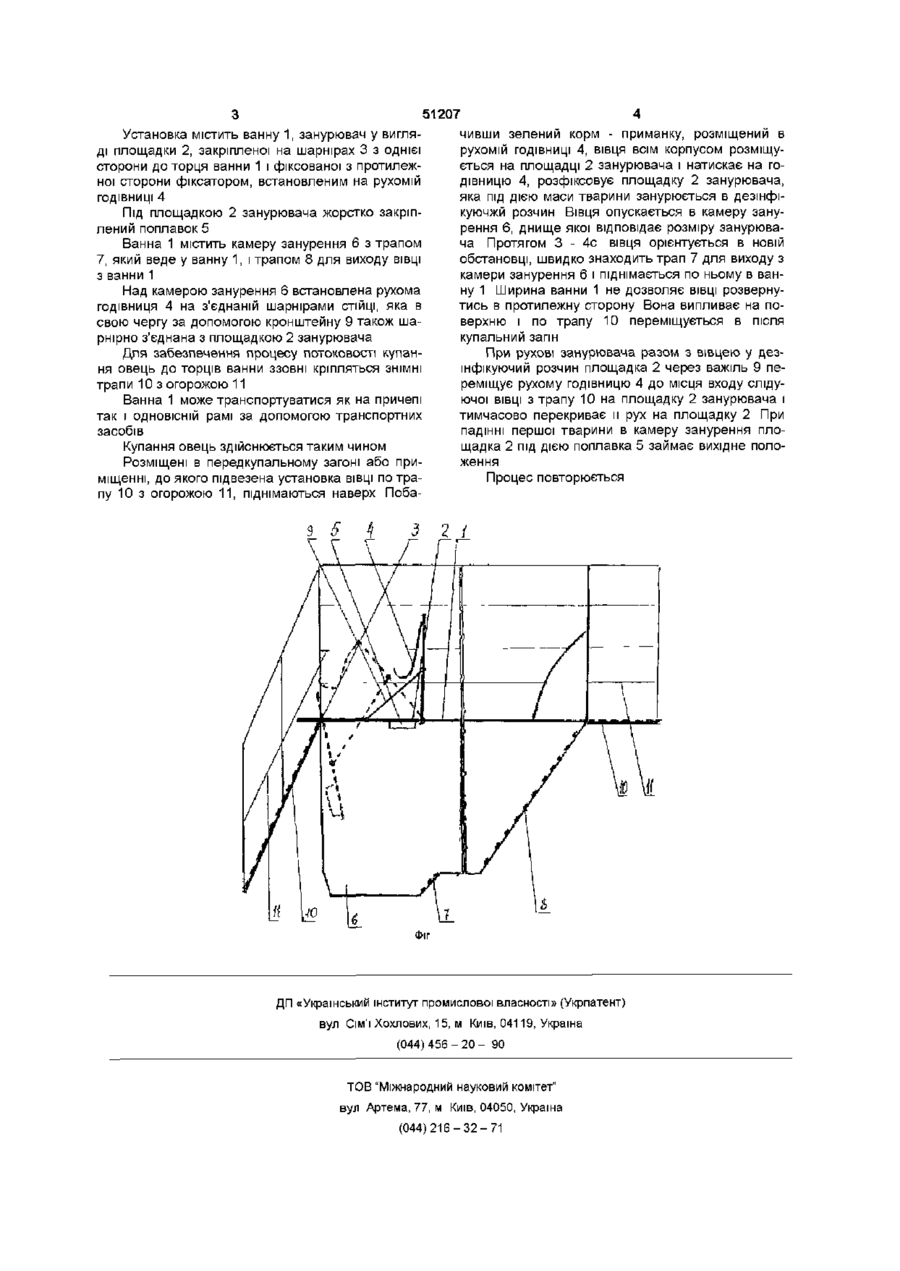

Текст
Установка для купання овець, що містить ван ну із занурювачем і поплавком, яка відрізняється тим, що на ванні розміщена рухома годівниця, виконана з можливістю маятникоподібного руху, а занурювач виконано у вигляді площадки з жорстко закріпленим поплавком, причому один торець площадки з'єднаний шарнірно з торцем ванни, а другий - з рухомою годівницею Винахід відноситься до тваринництва, зокрема зооветеринарної обробки овець Відома установка для купання овець, яка містить пропливну ванну і трап у вигляді подаючого транспортера, один з торців якого встановлений вище рівня розчину у ванні (а с СРСР №353717, А 61 D 11/00, публ 9 10 72) Недолік указаного пристрою полягає в тому, що не забезпечується спрощення обробки овець та якості профілактичної обробки Відома також установка для купання овець, яка містить пропливну ванну з розчином і встановлений в ній на шляху переміщення овець похилий трап (а с СРСР №394044, А 61 D 11/00, публ 22 08 73) Недоліком цієї установки є часте травмування тварин внаслідок їх зависання на верхній кромці трапа За прототип вибрано установку для купання овець (а с СРСР №620264, публ 25 08 78, М Кл2 А 61 D 11/00), яка складається з ванни, поворотного занурювача, приводу, а також з'єднаних з ванною колодязів та розміщеними в них поплавками з телескопічними стійками, шарнірно з'єднаними з занурювачем До недоліків відноситься ускладнення її конструкції та збільшена відлякуюча дія поворотного занурювача, що затрудняє проведення обробки і вимагає великих затрат праці для подачі ВІВЦІ у ванну В основу винаходу постановлено завдання створити таку установку для купання овець, в якій виконання занурювача у вигляді площадки з жорстко закріпленим поплавком, один торець якої з'єднаний шарнірно з торцем ванни, а другий - з рухо мою годівницею, розміщеною на ванні та виконаною з можливістю маятникоподібного руху, дозволяє уникнути лякання тварин, а також значно спростити конструкцію машини Поставлене завдання вирішується за рахунок того, що в установці для купання овець, що містить ванну з занурювачем і поплавком, згідно з винаходом, на ванні розміщена рухома годівниця, виконана з можливістю маятникоподібного руху, а занурювач виконано у вигляді площадки з жорстко закріпленим поплавком, причому один торець площадки з'єднаний шарнірно з торцем ванни, а другий - з рухомою годівницею Виконання занурювача у вигляді площадки не викликає лякання тварин і не допускає їх травмування при плавному зануренні у дезінфікуючий розчин тварини разом з площадкою Шарнірне з'єднання одного торця площадки занурювача з торцем ванни обумовлює повільне занурення тварин у дезінфікуючий розчин і забезпечує автоматичне повернення площадки за рахунок жорстко закріпленого поплавка під площадкою Рухома годівниця, встановлена на ванні, служить приманкою для постановки тварини на площадку занурювача, так як перед купанням ВІВЦІ не менше 12 годин знаходяться на голодній витримці, а побачивши заповнену кормом годівницю, швидко стають на площадку занурювача За рахунок маятникоподібного руху ГОДІВНИЦІ, стійка якої шарнірно з'єднана кронштейном з площадкою занурювача, обумовлюється занурення і спливання площадки Суть винаходу пояснюється кресленням (фіг), на якому представлена загальна схема установки для купання овець 1 О ю 51207 Установка містить ванну 1, занурювач у виглячивши зелений корм - приманку, розміщений в ді площадки 2, закріпленої на шарнірах 3 з однієї рухомій ГОДІВНИЦІ 4, вівця всім корпусом розміщусторони до торця ванни 1 і фіксованої з протилежється на площадці 2 занурювача і натискає на гоної сторони фіксатором, встановленим на рухомій дівницю 4, розфіксовує площадку 2 занурювача, ГОДІВНИЦІ 4 яка під дією маси тварини занурюється в дезінфікуючжй розчин Вівця опускається в камеру зануПід площадкою 2 занурювача жорстко закріпрення 6, днище якої відповідає розміру занурювалений поплавок 5 ча Протягом 3 - 4с вівця орієнтується в новій Ванна 1 містить камеру занурення 6 з трапом обстановці, швидко знаходить трап 7 для виходу з 7, який веде у ванну 1, і трапом 8 для виходу ВІВЦІ камери занурення 6 і піднімається по ньому в ванз ванни 1 ну 1 Ширина ванни 1 не дозволяє ВІВЦІ розвернуНад камерою занурення 6 встановлена рухома тись в протилежну сторону Вона випливає на погодівниця 4 на з'єднаній шарнірами СТІЙЦІ, яка в верхню і по трапу 10 переміщується в після свою чергу за допомогою кронштейну 9 також шакупальний загін рнірно з'єднана з площадкою 2 занурювача При рухові занурювача разом з вівцею у дезДля забезпечення процесу потоковості купанінфікуючий розчин площадка 2 через важіль 9 пеня овець до торців ванни ззовні кріпляться ЗНІМНІ реміщує рухому годівницю 4 до місця входу слідутрапи 10 з огорожою 11 ючої ВІВЦІ з трапу 10 на площадку 2 занурювача і Ванна 1 може транспортуватися як на причепі тимчасово перекриває и рух на площадку 2 При так і ОДНОВІСНІЙ рамі за допомогою транспортних падінні першої тварини в камеру занурення плозасобів щадка 2 під дією поплавка 5 займає вихідне полоКупання овець здійснюється таким чином ження Розміщені в передкупальному загоні або приПроцес повторюється міщенні, до якого підвезена установка ВІВЦІ ПО трапу 10 З огорожою 11, піднімаються наверх Поба ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for washing the sheep
Автори англійськоюRensevych Oleksandr Oleksandrovych
Назва патенту російськоюУстановка для купания овец
Автори російськоюРенсевич Александр Александрович
МПК / Мітки
МПК: A61D 11/00
Мітки: купання, овець, установка
