Пристрій для одержання терморозширеного графіту

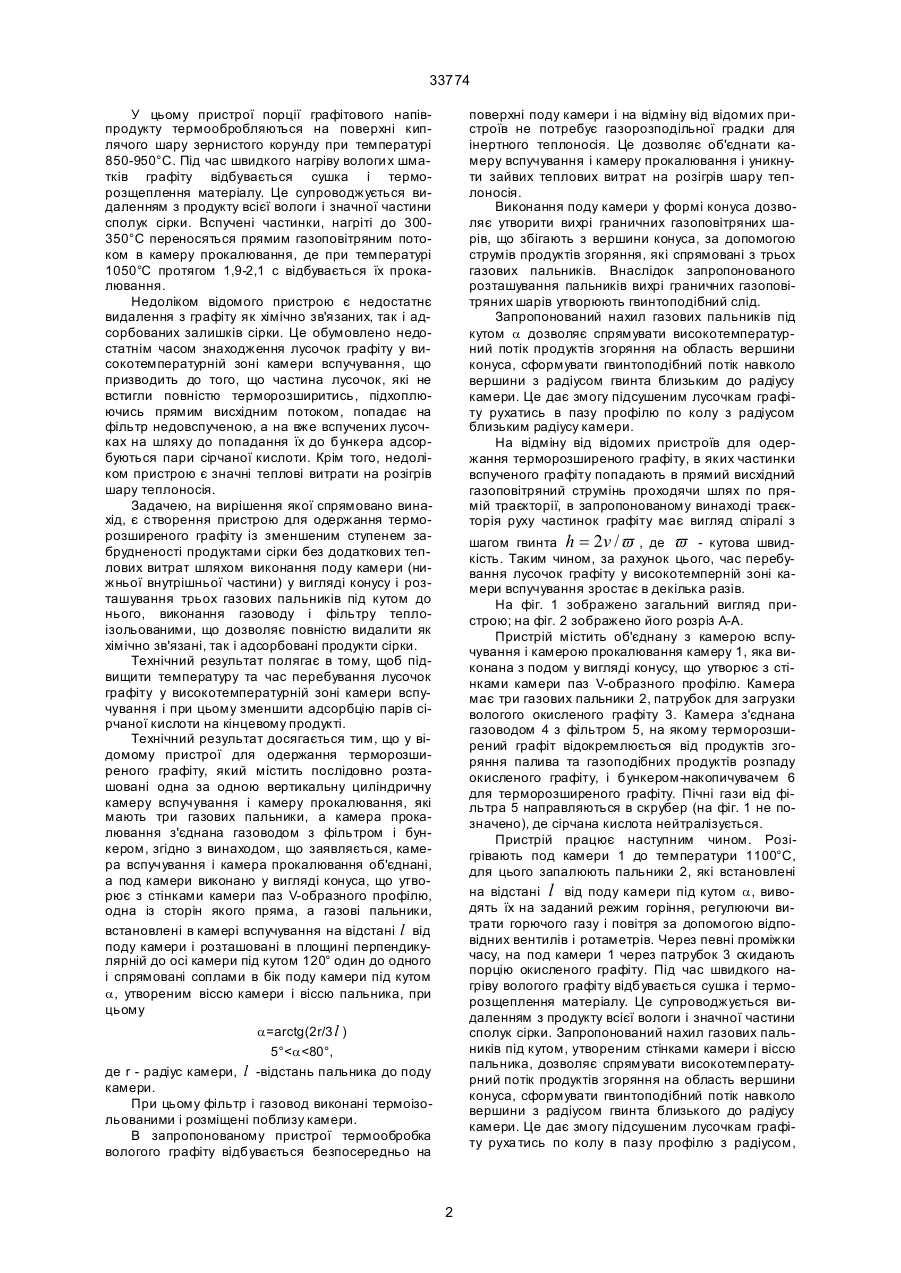

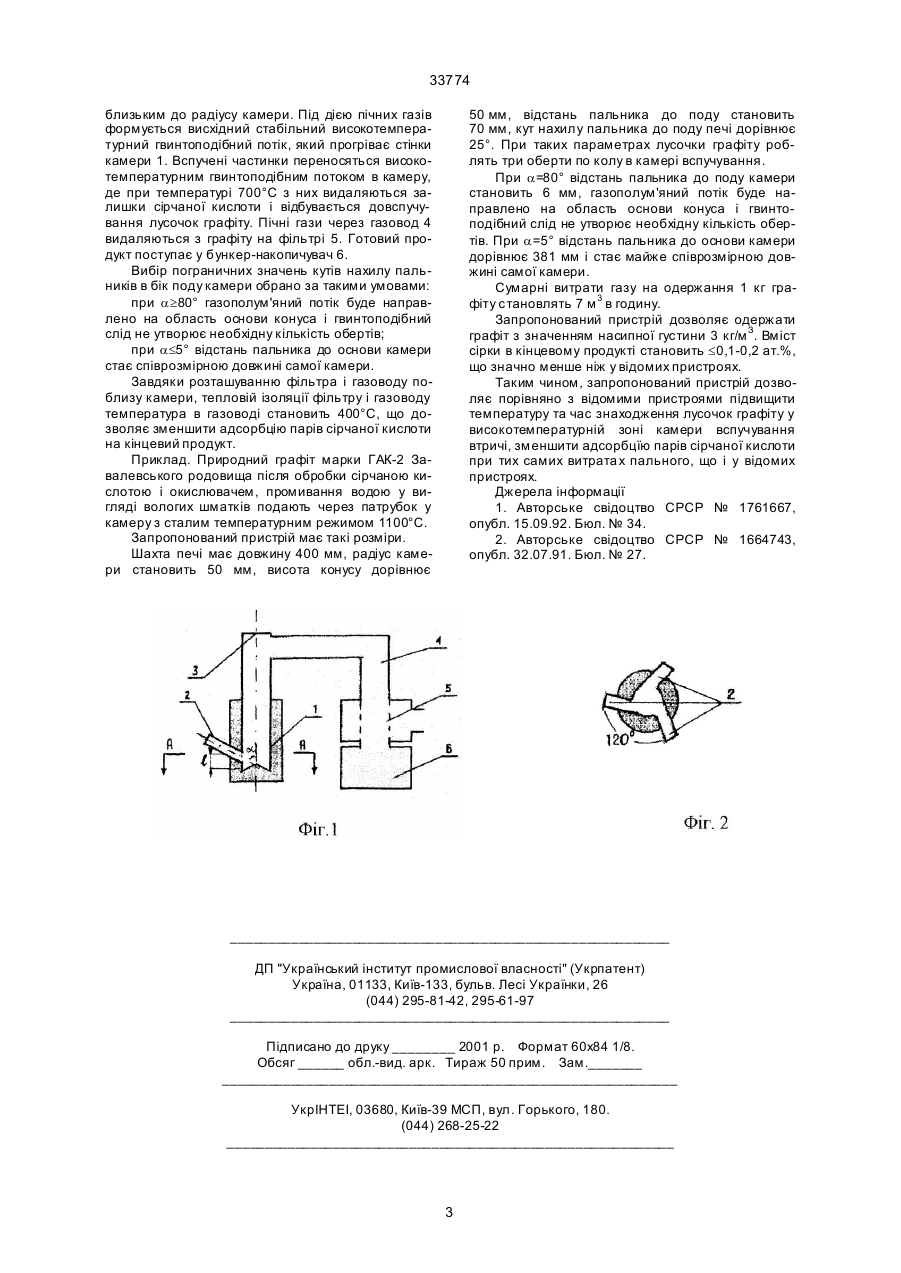

1. Пристрій для одержання терморозширеного графіту, який містить послідовно розташовані одна за одною вертикальну циліндричну камеру вспучування і камеру прокалювання шахтного типу, які мають три газових пальники, а камера прокалювання з'єднана газоводом з фільтром і бункером, який відрізняється тим, що, камера вспучування і камера прокалювання об'єднані, а под камери ви конано у вигляді конуса, що утворює зі стінками камери паз V- образного профілю, одна із сторін якого пряма, а газові пальники, встановлені в камері вспучування на відстані l від поду камери і розташовані в площині перпендикулярній до вісі камери під кутом 120° один до одного і спрямовані соплами в бік поду камери під кутом a, утвореним віссю камери і віссю пальника, при цьому Винахід належить до пристроїв для одержання терморозширеного графіту і може бути використаний для виготовлення теплоізоляційних матеріалів, прокладок, сальників, арматури об'єктів ТЄС, хімічно стійкої футеровки, одержання прокату. Відомо пристрій для одержання терморозширеного графіту, що містить послідовно розташовані одна за одною вертикальну циліндричну камеру вспучування і камеру прокалювання, яка з'єднана газоводом з бункером і фільтром, і два газових пальник [1]. Камера вспучування містить газорозподільну градку з шаром інертного теплоносія. В цьому пристрої паливний газ змішують з повітрям, вдувають через пальники-фурми і підпалюють в соплі фурми, нагріваючи шар теплоносія до 850-950°С. Графітовий напівпродукт у вигляді вологих шматків заздалегідь оброблених сірчаною кислотою завантажують через патрубок на поверхню інертного теплоносія, де він просушується, розсипається на маленькі шматочки, з поверхні яких злущуються лусочки, які нагрівається до 250-350°С, при цьому з них частково возгоняється сірчана кислота і продукти її розпаду. Лусочки графіту розширюючись набувають вигляду черв'ячків, їх підхоплює прямий висхідний газоповітряний потік і виносить у високотемпературну зону 950-1050°С камери про калювання, де вони нагріваються дуже швидко протягом 0,3-0,5 с до температури 600-800°С, при цьому з лусочок вспученого графі ту видаляються залишки сірчаної кислоти. Недоліком відомого пристрою є недостатнє видалення з графіту як хімічно зв'язаних, так і адсорбованих залишків сірки. Це обумовлено недостатнім часом знаходження лусочок графіту у високотемпературній зоні камери вспучування, що призводить до того, що частина лусочок, які не встигли повністю деінтеркалюватись, підхоплюючись прямим висхідним потоком, попадає в бункер недовспученою, а на вже вспучених лусочках на шляху до попадання їх до бункеру адсорбуються пари сірчаної кислоти. Крім того, недоліком пристрою є значні теплові витрати на розігрів шару теплоносія. Відомий пристрій для одержання терморозширеного графіту [2]. Метою створення цього пристрою є зменшення ступеню забрудненості терморозширеного графіту продуктами сірки. Цей пристрій обраний нами як прототип. Пристрій містить послідовно розташовані одна за одною вертикальну циліндричну камеру вспучування і камеру прокалювання, які мають три газових пальники, а камера прокалювання з'єднана газоводом з фільтром і бункером. a=arctg(2r/3 l ) 5°
