Живильник

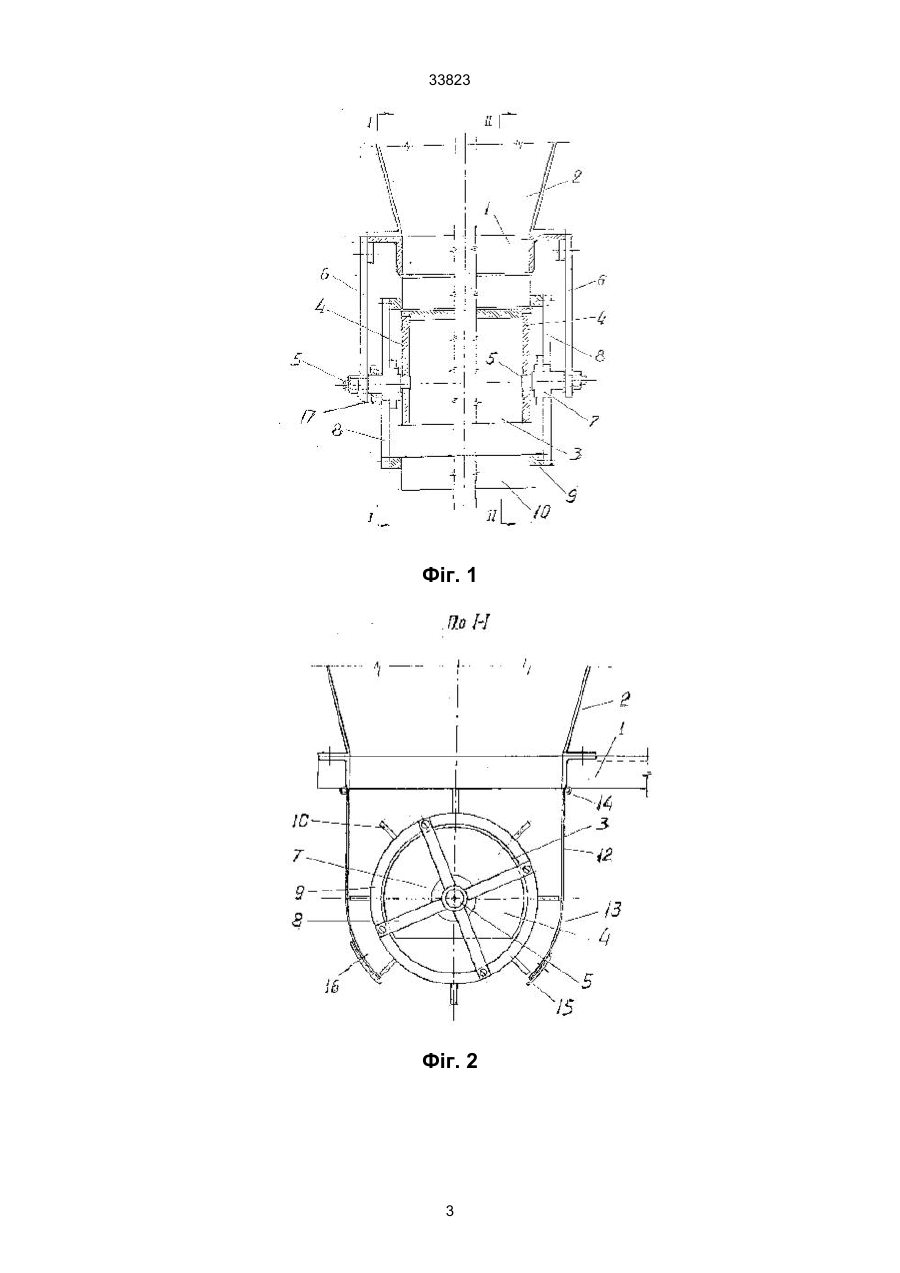

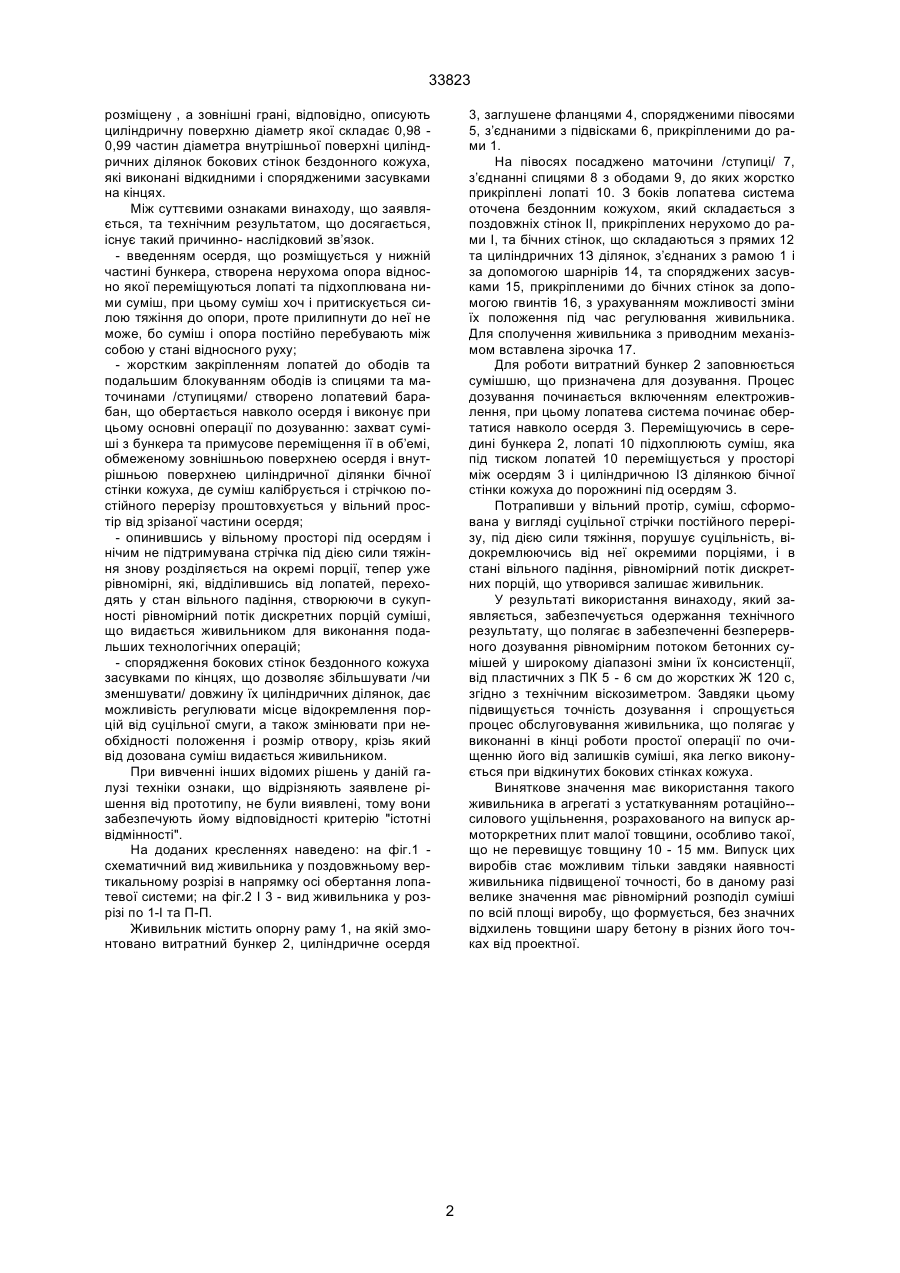

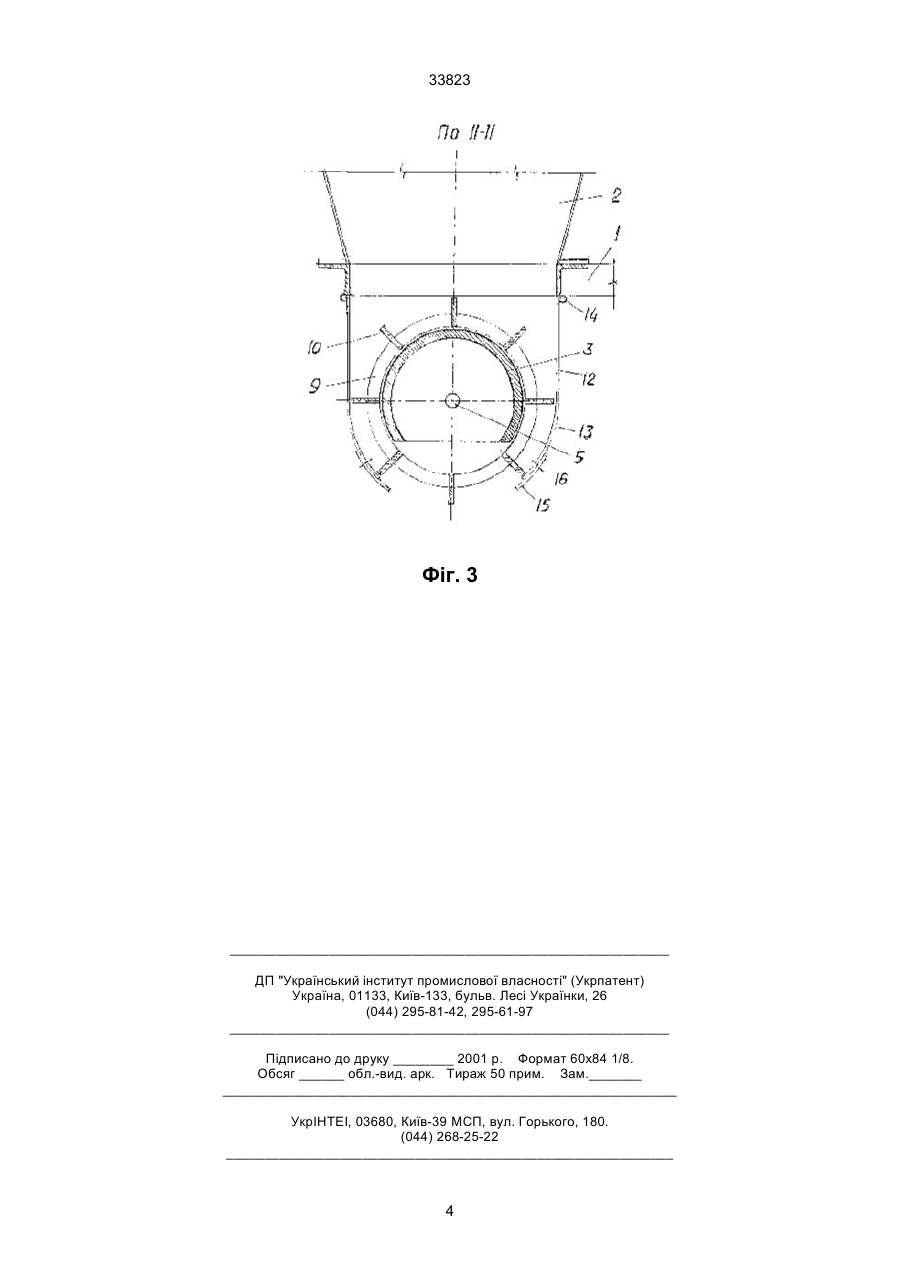

Живильник, що містіть змонтовані на рамі витратний бункер та лопатевий барабан, розміщений в бездонному кожуху, який відрізняється тим, що в середину барабана введено нерухоме осердя, виконанє у вигляді круглого циліндра, заглушеного з торців ранцями, в центрах яких в напрямку центральної осі жорстко закріплені півосі, та зріза 33823 розміщену , а зовнішні грані, відповідно, описують циліндричну поверхню діаметр якої складає 0,98 0,99 частин діаметра внутрішньої поверхні циліндричних ділянок бокових стінок бездонного кожуха, які виконані відкидними і спорядженими засувками на кінцях. Між суттєвими ознаками винаходу, що заявляється, та технічним результатом, що досягається, існує такий причинно- наслідковий зв’язок. - введенням осердя, що розміщується у нижній частині бункера, створена нерухома опора відносно якої переміщуються лопаті та підхоплювана ними суміш, при цьому суміш хоч і притискується силою тяжіння до опори, проте прилипнути до неї не може, бо суміш і опора постійно перебувають між собою у стані відносного руху; - жорстким закріпленням лопатей до ободів та подальшим блокуванням ободів із спицями та маточинами /ступицями/ створено лопатевий барабан, що обертається навколо осердя і виконує при цьому основні операції по дозуванню: захват суміші з бункера та примусове переміщення її в об’емі, обмеженому зовнішньою поверхнею осердя і внутрішньою поверхнею циліндричної ділянки бічної стінки кожуха, де суміш калібрується і стрічкою постійного перерізу проштовхується у вільний простір від зрізаної частини осердя; - опинившись у вільному просторі під осердям і нічим не підтримувана стрічка під дією сили тяжіння знову розділяється на окремі порції, тепер уже рівномірні, які, відділившись від лопатей, переходять у стан вільного падіння, створюючи в сукупності рівномірний потік дискретних порцій суміші, що видається живильником для виконання подальших технологічних операцій; - спорядження бокових стінок бездонного кожуха засувками по кінцях, що дозволяє збільшувати /чи зменшувати/ довжину їх циліндричних ділянок, дає можливість регулювати місце відокремлення порцій від суцільної смуги, а також змінювати при необхідності положення і розмір отвору, крізь який від дозована суміш видається живильником. При вивченні інших відомих рішень у даній галузі техніки ознаки, що відрізняють заявлене рішення від прототипу, не були виявлені, тому вони забезпечують йому відповідності критерію "істотні відмінності". На доданих кресленнях наведено: на фіг.1 схематичний вид живильника у поздовжньому вертикальному розрізі в напрямку осі обертання лопатевої системи; на фіг.2 І 3 - вид живильника у розрізі по 1-І та П-П. Живильник містить опорну раму 1, на якій змонтовано витратний бункер 2, циліндричне осердя 3, заглушене фланцями 4, спорядженими півосями 5, з’єднаними з підвісками 6, прикріпленими до рами 1. На півосях посаджено маточини /ступиці/ 7, з’єднанні спицями 8 з ободами 9, до яких жорстко прикріплені лопаті 10. З боків лопатева система оточена бездонним кожухом, який складається з поздовжніх стінок II, прикріплених нерухомо до рами І, та бічних стінок, що складаються з прямих 12 та циліндричних 1З ділянок, з’єднаних з рамою 1 і за допомогою шарнірів 14, та споряджених засувками 15, прикріпленими до бічних стінок за допомогою гвинтів 16, з урахуванням можливості зміни їх положення під час регулювання живильника. Для сполучення живильника з приводним механізмом вставлена зірочка 17. Для роботи витратний бункер 2 заповнюється сумішшю, що призначена для дозування. Процес дозування починається включенням електроживлення, при цьому лопатева система починає обертатися навколо осердя 3. Переміщуючись в середині бункера 2, лопаті 10 підхоплюють суміш, яка під тиском лопатей 10 переміщується у просторі між осердям 3 і циліндричною ІЗ ділянкою бічної стінки кожуха до порожнині під осердям 3. Потрапивши у вільний протір, суміш, сформована у вигляді суцільної стрічки постійного перерізу, під дією сили тяжіння, порушує суцільність, відокремлюючись від неї окремими порціями, і в стані вільного падіння, рівномірний потік дискретних порцій, що утворився залишає живильник. У результаті використання винаходу, який заявляється, забезпечується одержання технічного результату, що полягає в забезпеченні безперервного дозування рівномірним потоком бетонних сумішей у широкому діапазоні зміни їх консистенції, від пластичних з ПК 5 - 6 см до жорстких Ж 120 с, згідно з технічним віскозиметром. Завдяки цьому підвищується точність дозування і спрощується процес обслуговування живильника, що полягає у виконанні в кінці роботи простої операції по очищенню його від залишків суміші, яка легко виконується при відкинутих бокових стінках кожуха. Виняткове значення має використання такого живильника в агрегаті з устаткуванням ротаційно-силового ущільнення, розрахованого на випуск армоторкретних плит малої товщини, особливо такої, що не перевищує товщину 10 - 15 мм. Випуск цих виробів стає можливим тільки завдяки наявності живильника підвищеної точності, бо в даному разі велике значення має рівномірний розподіл суміші по всій площі виробу, що формується, без значних відхилень товщини шару бетону в різних його точках від проектної. 2 33823 Фіг. 1 Фіг. 2 3 33823 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
