Влаштування для кріплення гнучкого полотнища до несучої конструкції

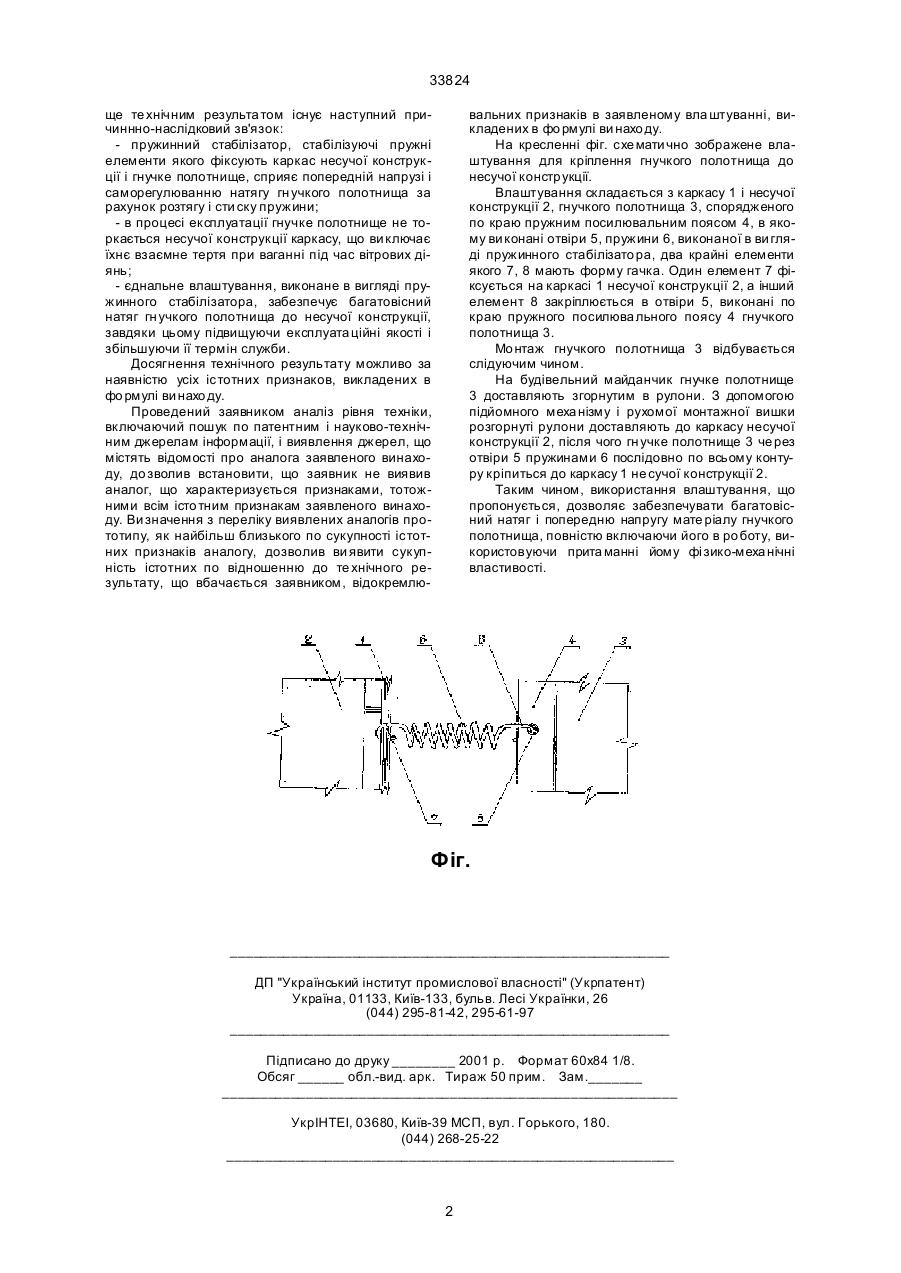

Влаштування для кріплення гнучкого полотнища до несучої конструкції, включаючє каркас несу 33824 ще те хнічним результа том існує наступний причиннно-наслідковий зв'язок: - пружинний стабілізатор, стабілізуючі пружні елементи якого фіксують каркас несучої конструкції і гнучке полотнище, сприяє попередній напрузі і саморегулюванню натягу гн учкого полотнища за рахунок розтягу і сти ску пружини; - в процесі експлуатації гнучке полотнище не торкається несучої конструкції каркасу, що ви ключає їхнє взаємне тертя при ваганні під час вітрових діянь; - єднальне влаштування, виконане в вигляді пружинного стабілізатора, забезпечує багатовісний натяг гн учкого полотнища до несучої конструкції, завдяки цьому підвищуючи експлуата ційні якості і збільшуючи її термін служби. Досягнення технічного результату можливо за наявністю усіх істотних признаков, викладених в фо рмулі ви нахо ду. Проведений заявником аналіз рівня техніки, включаючий пошук по патентним і науково-технічним джерелам інформації, і виявлення джерел, що містять відомості про аналога заявленого винаходу, до зволив встановити, що заявник не виявив аналог, що характеризується признаками, тотожними всім істо тним признакам заявленого винаходу. Ви значення з переліку виявлених аналогів прототипу, як найбільш близького по сукупності істотних признаків аналогу, дозволив ви явити сукупність істотних по відношенню до те хнічного результату, що вбачається заявником, відокремлю вальних признаків в заявленому вла штуванні, викладених в фо рмулі ви нахо ду. На кресленні фіг. схе мати чно зображене влаштування для кріплення гнучкого полотнища до несучої конструкції. Влаштування складається з каркасу 1 і несучої конструкції 2, гнучкого полотнища 3, спорядженого по краю пружним посилювальним поясом 4, в якому ви конані отвіри 5, пружини 6, виконаної в ви гляді пружинного стабілізато ра, два крайні елементи якого 7, 8 мають форму гачка. Один елемент 7 фіксується на каркасі 1 несучої конструкції 2, а інший елемент 8 закріплюється в отвіри 5, виконані по краю пружного посилюва льного поясу 4 гнучкого полотнища 3. Мо нтаж гнучкого полотнища 3 відбувається слідуючим чином. На будівельний майданчик гнучке полотнище 3 доставляють згорнутим в рулони. З допомогою підйомного меха нізму і рухомої монтажної вишки розгорнуті рулони доставляють до каркасу несучої конструкції 2, після чого гн учке полотнище 3 че рез отвіри 5 пружинами 6 послідовно по всьому контуру кріпиться до каркасу 1 не сучої конструкції 2. Таким чином, використання влаштування, що пропонується, дозволяє забезпечувати багатовісний натяг і попередню напругу мате ріалу гнучкого полотнища, повністю включаючи його в ро боту, використовуючи прита манні йому фі зико-меха нічні властивості. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
