Спосіб змінювання контрасту зображення при аерофотозйомці

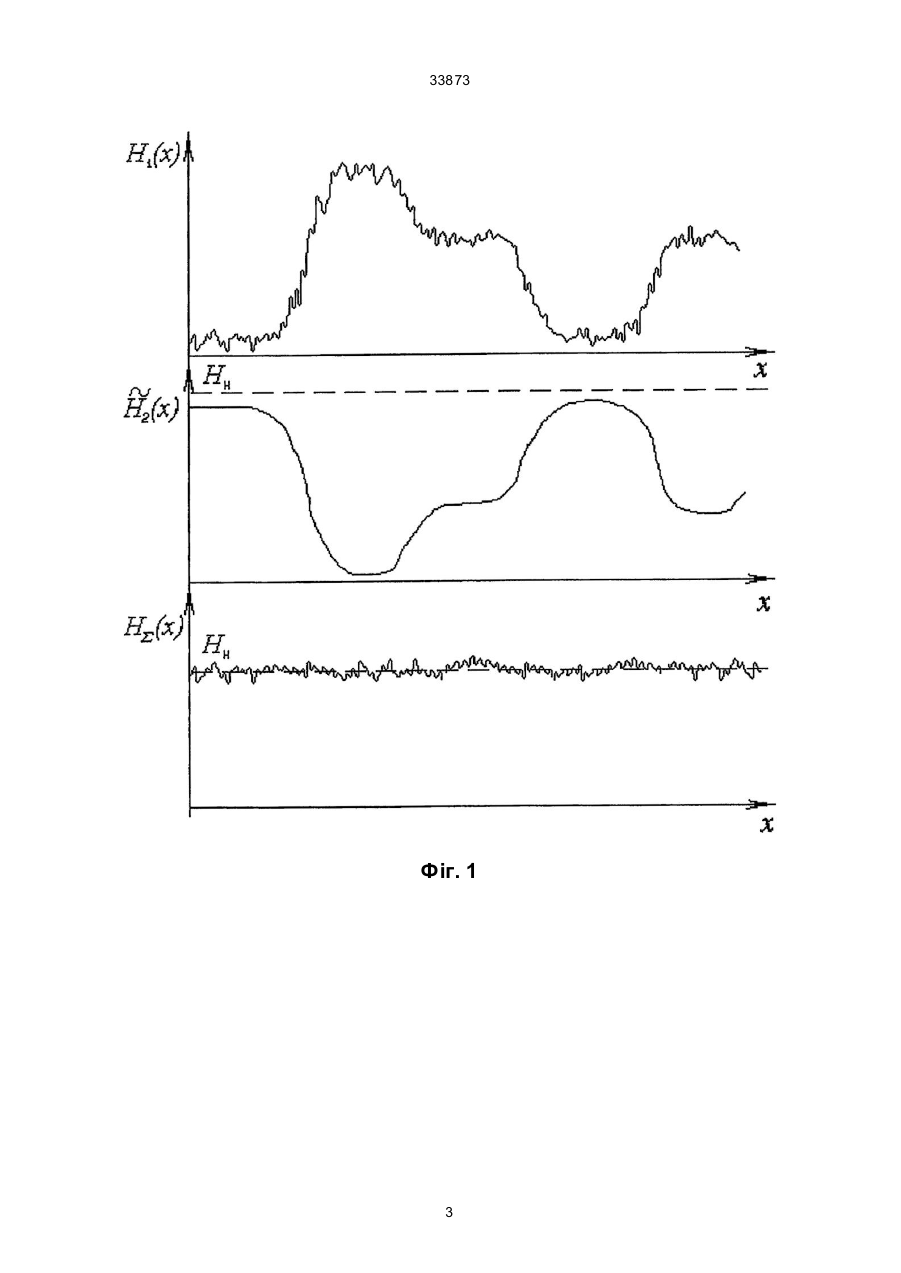

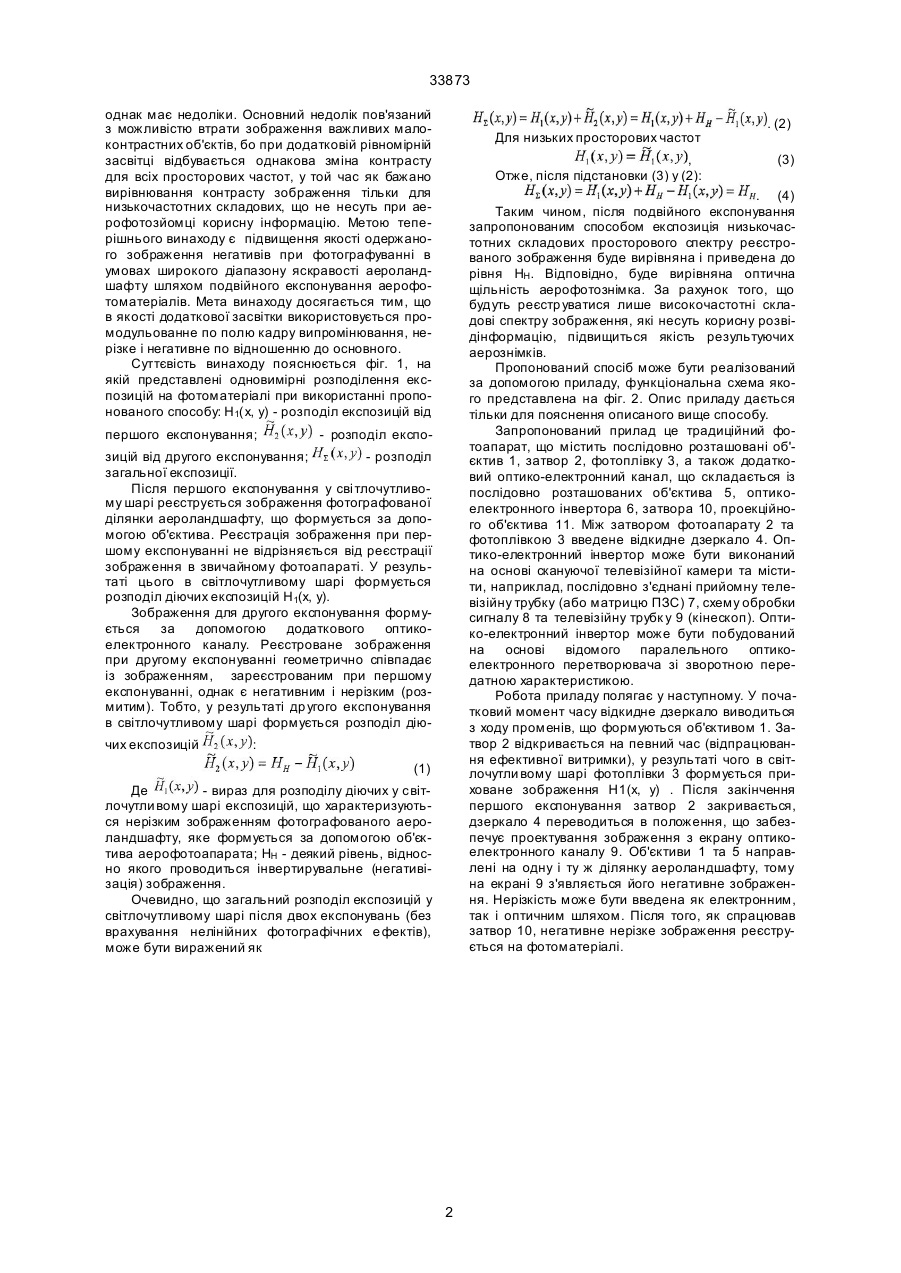

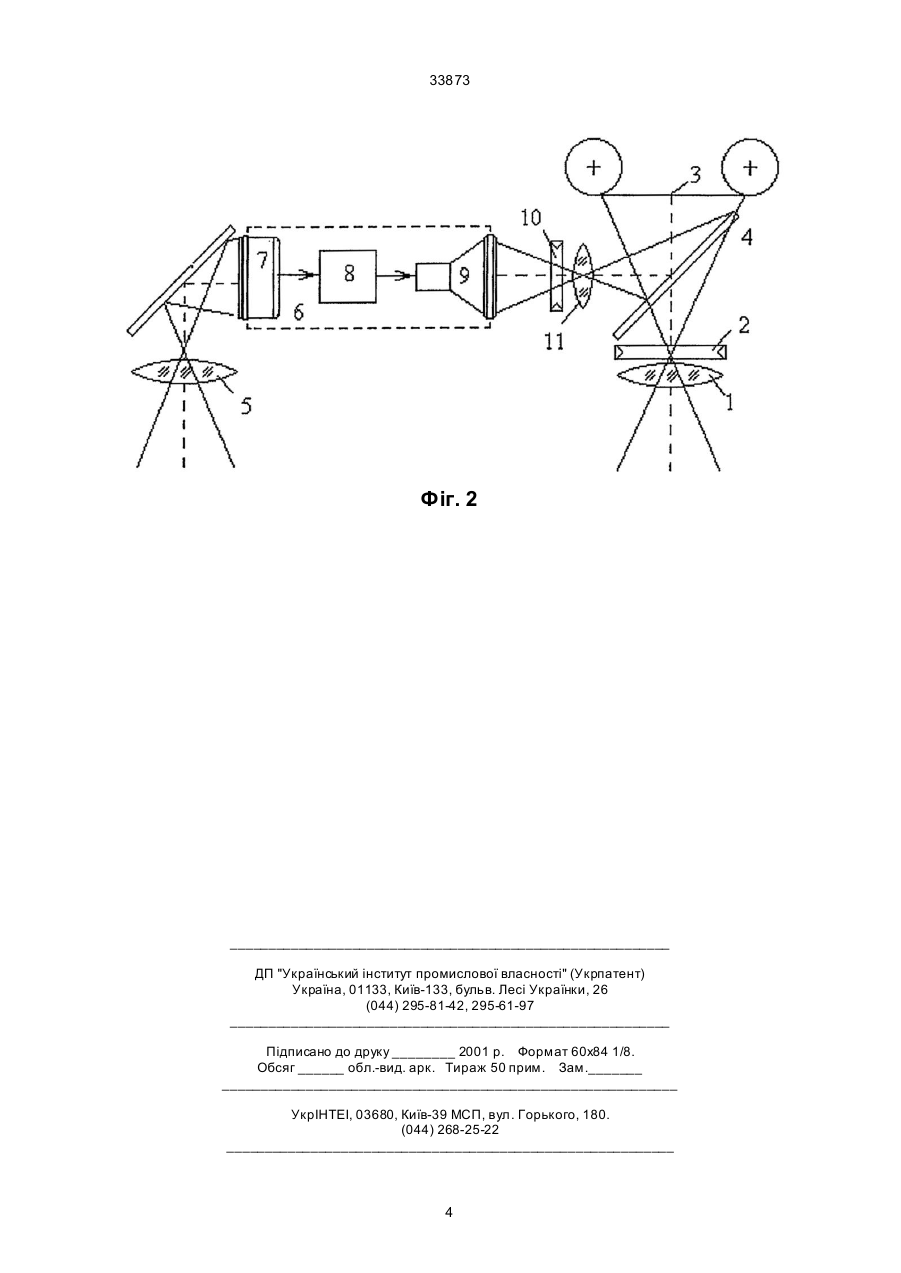

Спосіб змінювання контрасту зображення при 33873 однак має недоліки. Основний недолік пов'язаний з можливістю втрати зображення важливих малоконтрастних об'єктів, бо при додатковій рівномірній засвітці відбувається однакова зміна контрасту для всіх просторових частот, у той час як бажано вирівнювання контрасту зображення тільки для низькочастотних складових, що не несуть при аерофотозйомці корисну інформацію. Метою теперішнього винаходу є підвищення якості одержаного зображення негативів при фотографуванні в умовах широкого діапазону яскравості аероландшафту шляхом подвійного експонування аерофотоматеріалів. Мета винаходу досягається тим, що в якості додаткової засвітки використовується промодульованне по полю кадру випромінювання, нерізке і негативне по відношенню до основного. Суттєвість винаходу пояснюється фіг. 1, на якій представлені одновимірні розподілення експозицій на фотоматеріалі при використанні пропонованого способу: H1(x, y) - розподіл експозицій від першого експонування; Для низьких просторових частот , Отже, після підстановки (3) у (2): (3) . (4) Таким чином, після подвійного експонування запропонованим способом експозиція низькочастотних складових просторового спектру реєстрованого зображення буде вирівняна і приведена до рівня НН. Відповідно, буде вирівняна оптична щільність аерофотознімка. За рахунок того, що будуть реєстр уватися лише високочастотні складові спектру зображення, які несуть корисну розвідінформацію, підвищиться якість результуючих аерознімків. Пропонований спосіб може бути реалізований за допомогою приладу, функціональна схема якого представлена на фіг. 2. Опис приладу дається тільки для пояснення описаного вище способу. Запропонований прилад це традиційний фотоапарат, що містить послідовно розташовані об'єктив 1, затвор 2, фотоплівку 3, а також додатковий оптико-електронний канал, що складається із послідовно розташованих об'єктива 5, оптикоелектронного інвертора 6, затвора 10, проекційного об'єктива 11. Між затвором фотоапарату 2 та фотоплівкою 3 введене відкидне дзеркало 4. Оптико-електронний інвертор може бути виконаний на основі скануючої телевізійної камери та містити, наприклад, послідовно з'єднані прийомну телевізійну трубку (або матрицю ПЗС) 7, схему обробки сигналу 8 та телевізійну трубк у 9 (кінескоп). Оптико-електронний інвертор може бути побудований на основі відомого паралельного оптикоелектронного перетворювача зі зворотною передатною характеристикою. Робота приладу полягає у наступному. У початковий момент часу відкидне дзеркало виводиться з ходу променів, що формуються об'єктивом 1. Затвор 2 відкривається на певний час (відпрацювання ефективної витримки), у результаті чого в світлочутли вому шарі фотоплівки 3 формується приховане зображення Н1(х, у) . Після закінчення першого експонування затвор 2 закривається, дзеркало 4 переводиться в положення, що забезпечує проектування зображення з екрану оптикоелектронного каналу 9. Об'єктиви 1 та 5 направлені на одну і ту ж ділянку аероландшафту, тому на екрані 9 з'являється його негативне зображення. Нерізкість може бути введена як електронним, так і оптичним шляхом. Після того, як спрацював затвор 10, негативне нерізке зображення реєструється на фотоматеріалі. - розподіл експо зицій від другого експонування; - розподіл загальної експозиції. Після першого експонування у сві тлочутливому шарі реєструється зображення фотографованої ділянки аероландшафту, що формується за допомогою об'єктива. Реєстрація зображення при першому експонуванні не відрізняється від реєстрації зображення в звичайному фотоапараті. У результаті цього в світлочутливому шарі формується розподіл діючих експозицій Н1(х, у). Зображення для другого експонування формується за допомогою додаткового оптикоелектронного каналу. Реєстроване зображення при другому експонуванні геометрично співпадає із зображенням, зареєстрованим при першому експонуванні, однак є негативним і нерізким (розмитим). Тобто, у результаті др угого експонування в світлочутливому шарі формується розподіл діючих експозицій . (2) : (1) Де - вираз для розподілу діючих у світлочутли вому шарі експозицій, що характеризуються нерізким зображенням фотографованого аероландшафту, яке формується за допомогою об'єктива аерофотоапарата; НН - деякий рівень, відносно якого проводиться інвертирувальне (негативізація) зображення. Очевидно, що загальний розподіл експозицій у світлочутливому шарі після двох експонувань (без врахування нелінійних фотографічних е фектів), може бути виражений як 2 33873 Фіг. 1 3 33873 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
