Універсальний вентиль для перекриття абразивних потоків
Номер патенту: 33882
Опубліковано: 15.02.2001
Автори: Дячишин Мирон Михайлович, Пазяк Микола Михайлович, Примоленний Юрій Васильович, Тарабаринов Петро Васильович, Боднар Володимир Михайлович, Меркур'єв Анатолій Борисович, Бульбас Валерій Миколайович
Текст

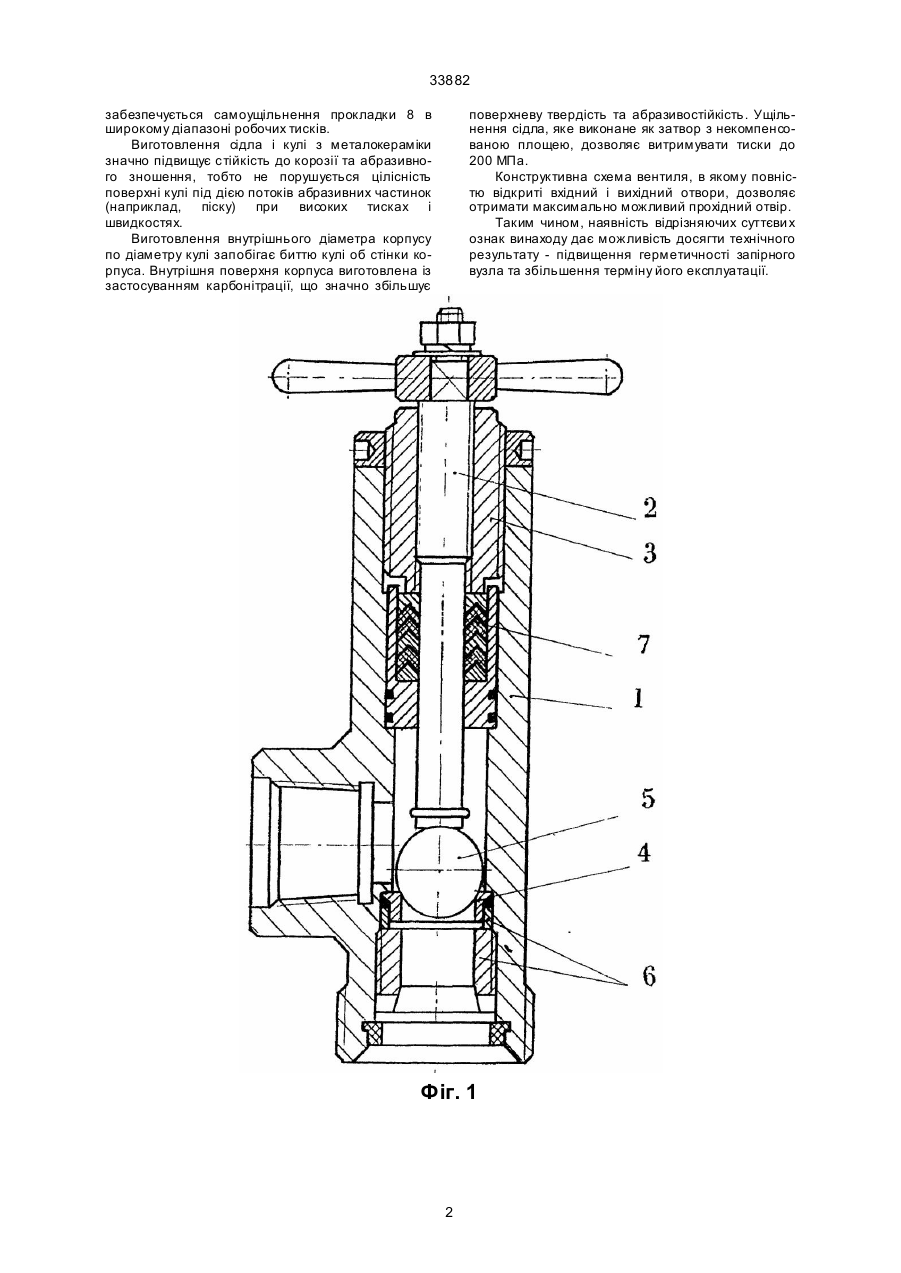

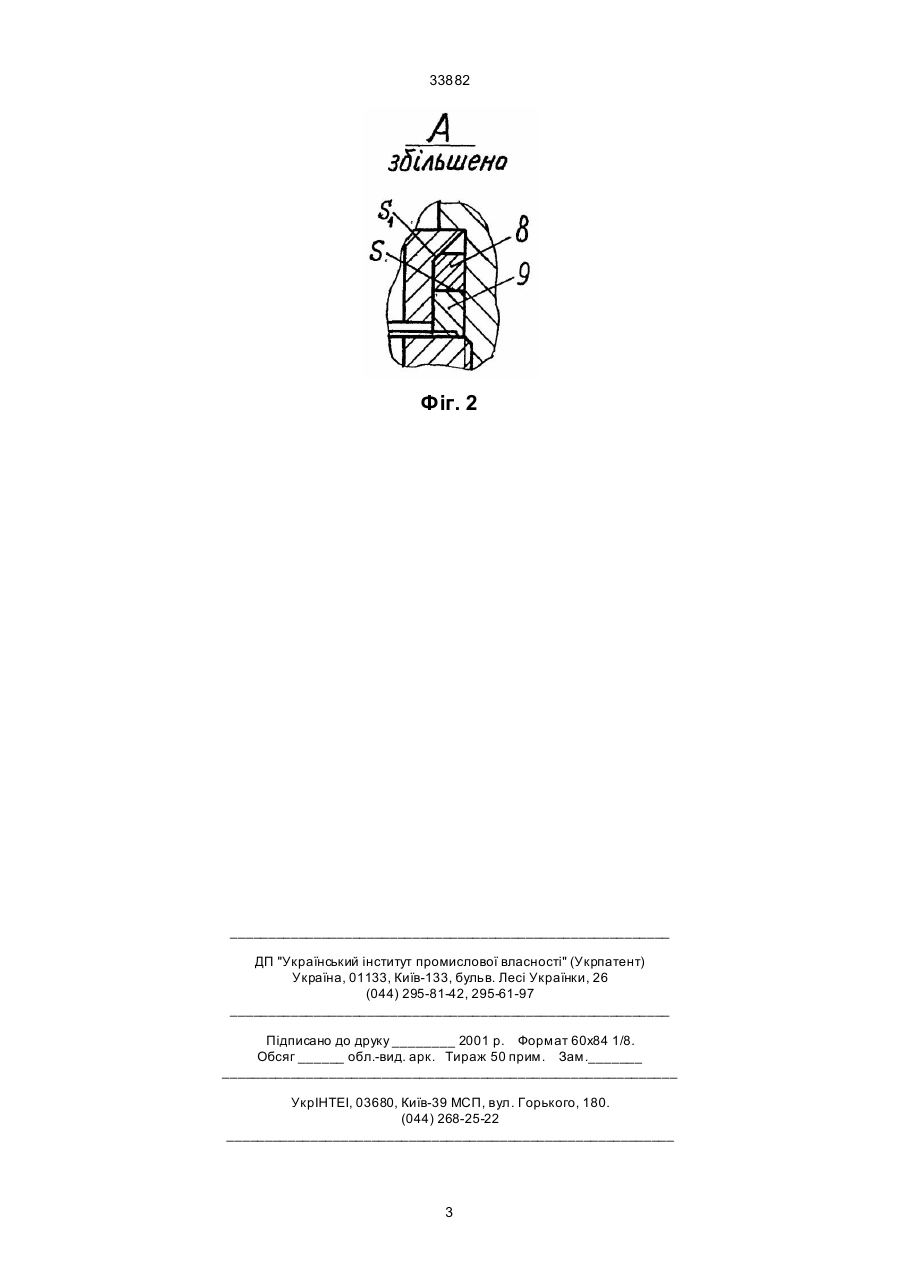

Універсальний вентиль для перекриття абразивних потоків, що містить корпус, запірний вузол, який має кулю, сідло та шток, який відрізняється тим, що запірний вузол виготовлений з металокерамічної пари сідло-куля, внутрішній діаметр корпусу виконаний по діаметру кулі, вн утрішня поверхня корпусу має підвищену поверхневу твердість, а сідло виконане як затвор з некомпенсованою площею, що складений з прокладки та натискного кільця більшої, ніж прокладка, площі. (19) (21) 99042309 (22) 23.04.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Примоленний Юрій Васильович, Боднар Володимир Михайлович, Бульбас Валерій Миколайович, Тарабаринов Петро Васильович, Меркур'єв Анатолій Борисович, Дячишин Мирон Михайлович, Пазяк Микола Михайлович (73) Центральна науково-дослідна лабораторія Акціонерного товариства "Укрнафта" 33882 забезпечується самоущільнення прокладки 8 в широкому діапазоні робочих тисків. Виготовлення сідла і кулі з металокераміки значно підвищує стійкість до корозії та абразивного зношення, тобто не порушується цілісність поверхні кулі під дією потоків абразивних частинок (наприклад, піску) при високих тисках і швидкостях. Виготовлення внутрішнього діаметра корпусу по діаметру кулі запобігає биттю кулі об стінки корпуса. Внутрішня поверхня корпуса виготовлена із застосуванням карбонітрації, що значно збільшує поверхневу твердість та абразивостійкість. Ущільнення сідла, яке виконане як затвор з некомпенсованою площею, дозволяє витримувати тиски до 200 МПа. Конструктивна схема вентиля, в якому повністю відкриті вхідний і вихідний отвори, дозволяє отримати максимально можливий прохідний отвір. Таким чином, наявність відрізняючих суттєви х ознак винаходу дає можливість досягти технічного результату - підвищення герметичності запірного вузла та збільшення терміну його експлуатації. Фіг. 1 2 33882 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюUniversal valve for closing abrasive fluxes
Автори англійськоюPrymolennyi Yurii Vasyliovych, Bodnar Volodymyr Mykhailovych, Bulbas Valerii Mykolaiovych, Tarabarynov Petro Vasyliovych, Merkuriev Anatolii Borysovych, Diachyshyn Myron Mykhailovych, Paziak Mykola Mykhailovych
Назва патенту російськоюУниверсальный вентиль для перекрытия абразивных потоков
Автори російськоюПримоленный Юрий Васильевич, Боднар Владимир Михайлович, Бульбас Валерий Николаевич, Тарабаринов Петр Васильевич, Меркурьев Анатолий Борисович, Дячишин Мирон Михайлович, Пазяк Николай Михайлович
МПК / Мітки
МПК: E21B 34/00
Мітки: абразивних, вентиль, перекриття, універсальний, потоків
